精密金属加工用V形夹持工装结构

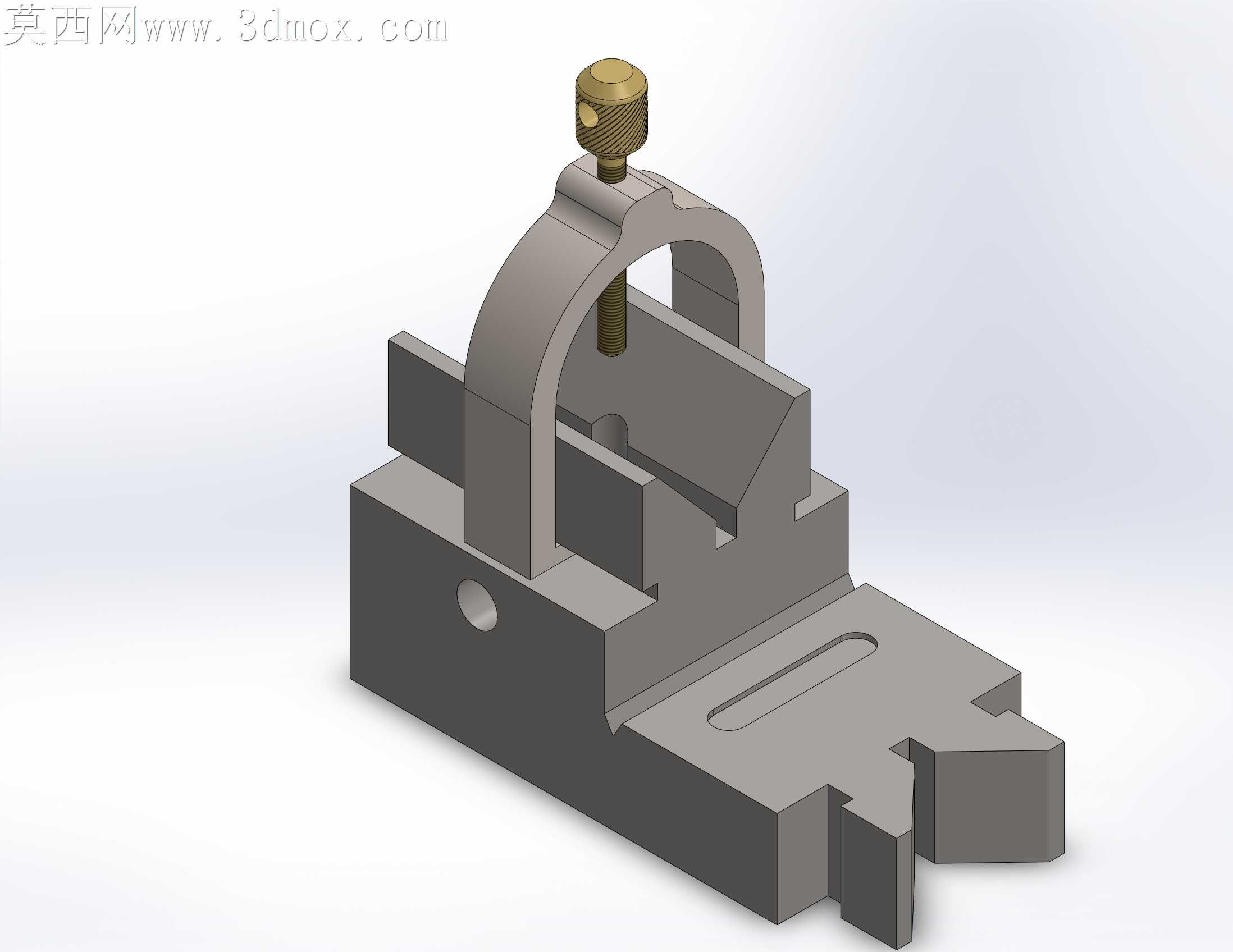

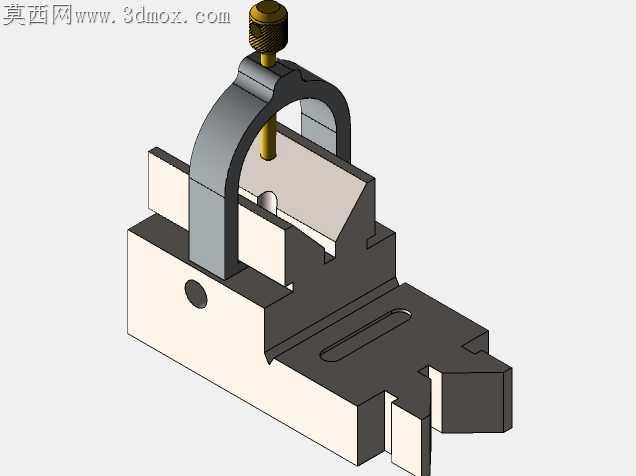

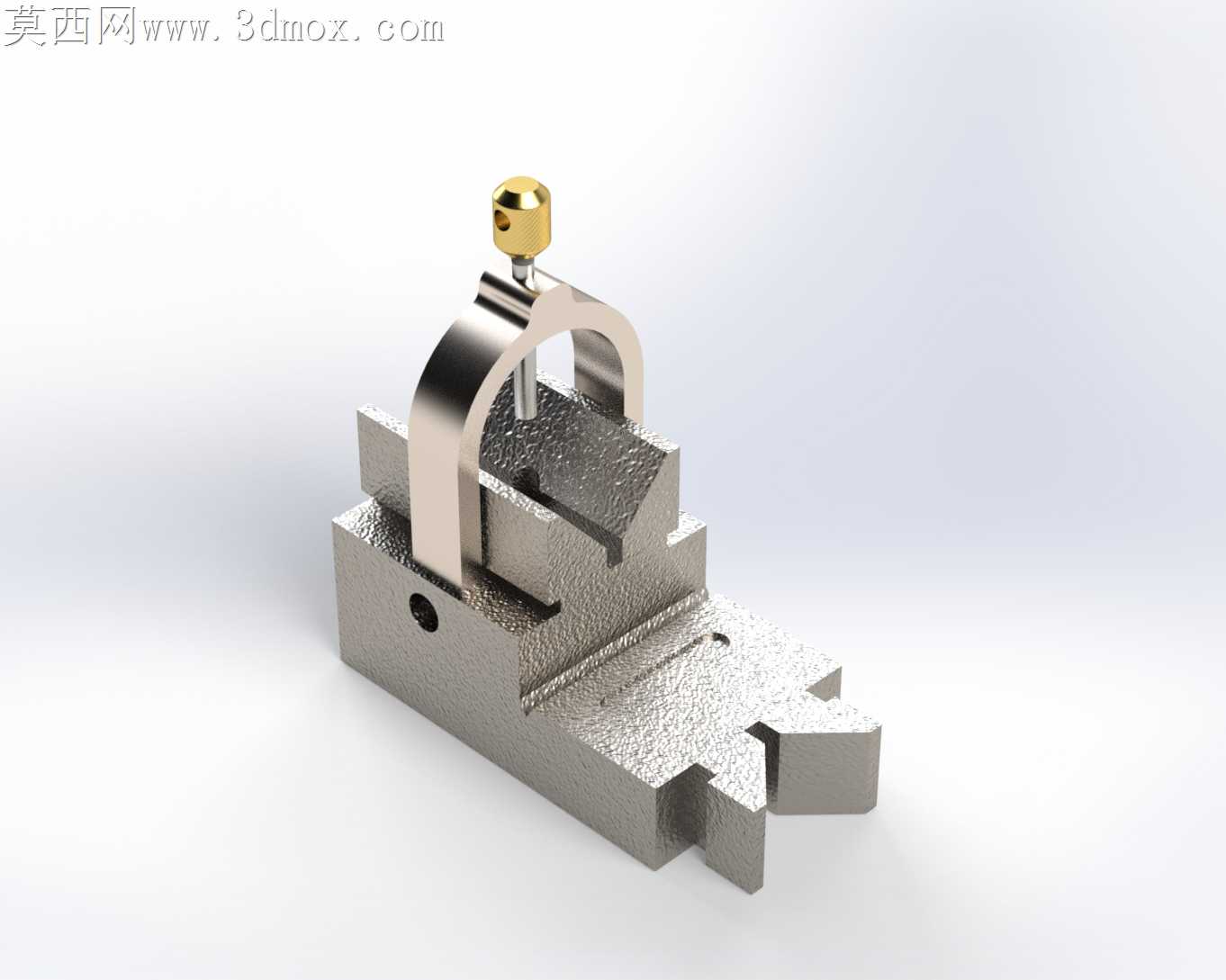

上次在车间做小批量轴件钻孔工序时，用老式平口钳夹圆料总出现打滑偏移，钻头打偏崩刃的情况出了三次，报废了两根45号钢试棒，才想着重新做这套适配小直径圆杆、薄壁管道的V形夹持结构。最初画V形槽夹角的时候没考虑铸件表面的型砂残留，按90度直角做的第一版样件，装夹带氧化皮的热轧圆钢时，接触面只有两条棱，夹紧力稍大就把工件表面压出凹痕，后来把槽口做了0.2mm的倒角过渡，还在V形面加了细密的防滑网纹，试夹的时候哪怕是表面沾着切削液的光轴，拧到额定夹紧力也不会出现周向转动。上方的拱形压架一开始是做的整体式结构，铣削拱形内弧的时候刀具伸进去总碰刀，拆成压架、锁紧顶杆、铜质旋钮三个零件拆分加工，装配时留了0.03mm的间隙配合，压架开合的时候不会卡滞，顶端的铜旋钮特意选了黄铜材质，操作工反复拧动锁紧的时候不会磨出铁屑嵌进螺纹里，比钢制旋钮的手感顺滑很多。底座的定位卡槽是按车间常用的铣床工作台T型槽尺寸做的，卡进去之后不用反复打表找正，前后的定位挡边能限制工件轴向窜动，之前做深孔钻的时候工件窜动撞断钻头的问题，靠这个挡边就解决了。做结构的时候特意没加多余的排屑槽，之前用过的带深排屑槽的V形块，铁屑卡进槽里清理要花五六分钟，这套的V形面做了5度的倾斜角度，钻削下来的铁屑顺着斜面直接滑到工作台面上，用气枪一吹就干净。转档的时候一开始把装配体导进渲染软件，压架和V形座的配合面出现了面重叠的破面，反复调整了三次零件的配合公差，把重合配合改成了0.01mm的间隙配合，渲染出来的金属质感才不会出现穿模的瑕疵。侧面的锁紧螺纹孔一开始打在了壁厚只有3mm的位置，试装的时候拧锁紧螺钉差点把侧壁撑裂，后来把孔位往底座厚实的方向移了8mm，壁厚加到6mm，反复锁紧拆卸几十次也没出现裂纹。这套夹具体的所有棱边都做了R0.5的圆角，操作工拿取的时候不会被锋利的飞边割手，之前车间里有师傅被未倒角的夹具划了手腕，所以做结构的时候特意把所有外露棱边都做了倒钝处理。夹薄壁铜管的时候，在V形面垫一层0.1mm的紫铜皮，夹紧力控制在合适范围不会把管壁夹变形，之前用硬爪夹薄壁管夹扁的问题也能解决，不管是做钻孔、铣扁还是套丝工序，这套结构都能稳固定位不同直径的圆形工件，不用频繁更换夹块，换产调整的时间比之前省了近一半。
