长距重载辊道物料输送线结构设计

上次在车间调试同类型输送线时，支脚调平螺栓因为螺纹切削残留毛刺，拧动时卡滞刮花镀锌层，后续使用不到半年就锈死，调平功能直接失效，这次做结构时特意把调平螺杆的螺纹退刀槽做了加宽，预留足够的去毛刺工序空间，还在支脚底部加了10mm厚的丁腈橡胶减震垫，既避免金属支脚直接刮花车间环氧地坪，也能缓冲输送重载工件时的振动传导，降低整条线的运行噪音。

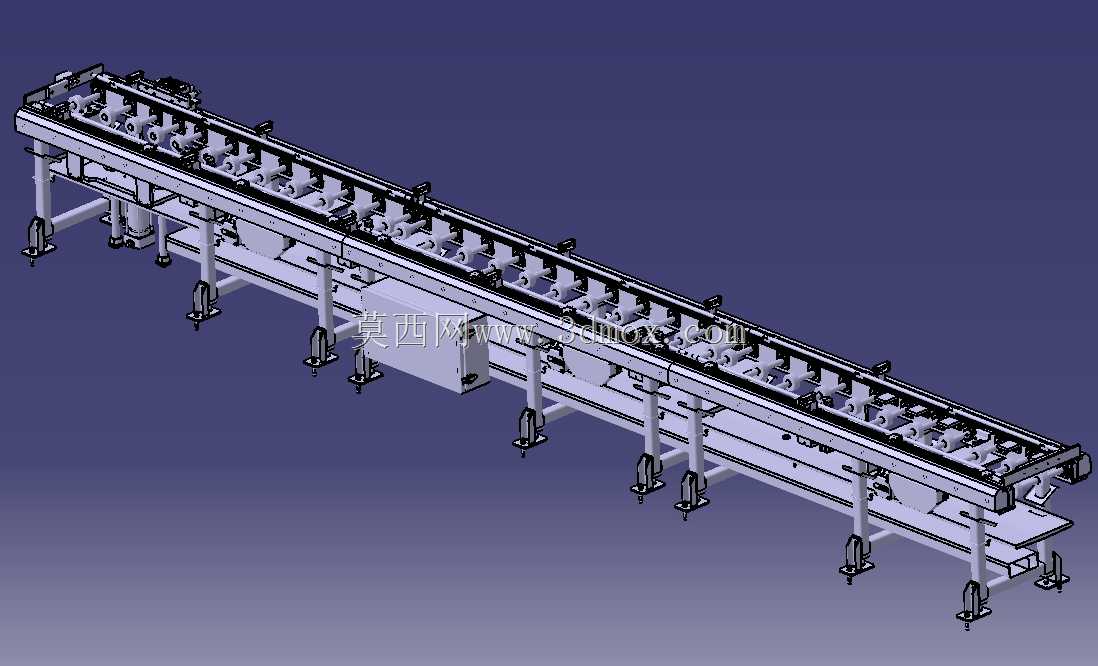

之前做跨格式转档的时候，辊筒两端的轴承座安装位经常因为曲面缝合公差问题出现破面，导入生产加工软件时要花两三个小时补面，这次在建模阶段就把辊筒和安装支架的配合面做了0.02mm的公差预留，转成通用中间格式时特意检查了所有安装孔的同轴度，避免后续加工时出现孔位错位装不上的问题。整条线的机架采用分段式模块化设计，每段长度控制在2米以内，既方便长途运输时进普通货运电梯，也能根据车间实际布局灵活拼接长度，不用重新做整体结构改动。

辊筒间距是根据常输送的周转箱底部尺寸算的，保证任何位置都至少有三根辊筒同时承托工件，不会出现工件卡滞或者倾斜掉落的情况，驱动端的链轮张紧结构做了可调节腰型孔设计，后期链条磨损伸长后不用拆换整条传动件，只要松掉固定螺栓调整张紧轮位置就能恢复传动精度，减少后期维护的工作量。走线槽全部隐藏在机架下方的横梁内侧，既不会外露积灰影响车间整洁，也能避免输送工件时剐蹭线缆造成安全隐患，线槽的转弯处都做了圆角过渡，防止穿线时刮破线缆绝缘层。

之前有客户反馈同类型输送线用久了侧边挡条容易松动偏移，导致工件输送时跑偏掉件，这次特意把挡条的安装孔做成了等距排布的腰型孔，既能根据不同宽度的工件灵活调整挡条间距，也能在挡条磨损后快速更换，不用重新在机架上钻孔攻丝。考虑到车间日常清理的需求，机架底部预留了足够的离地间隙，洗地机可以直接伸到机架下方清理积灰和掉落的物料碎屑，不用每次打扫都挪动整条输送线。
