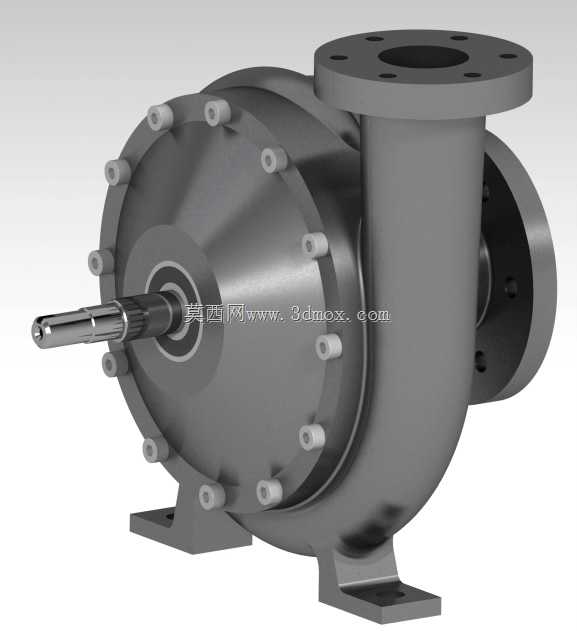

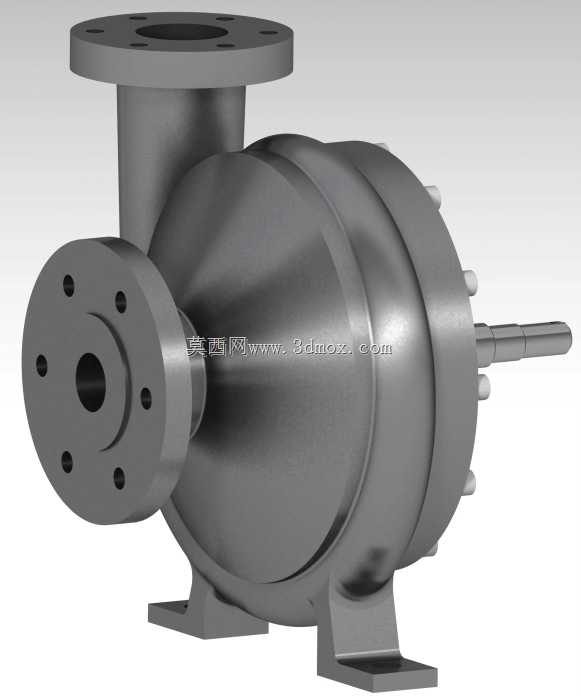

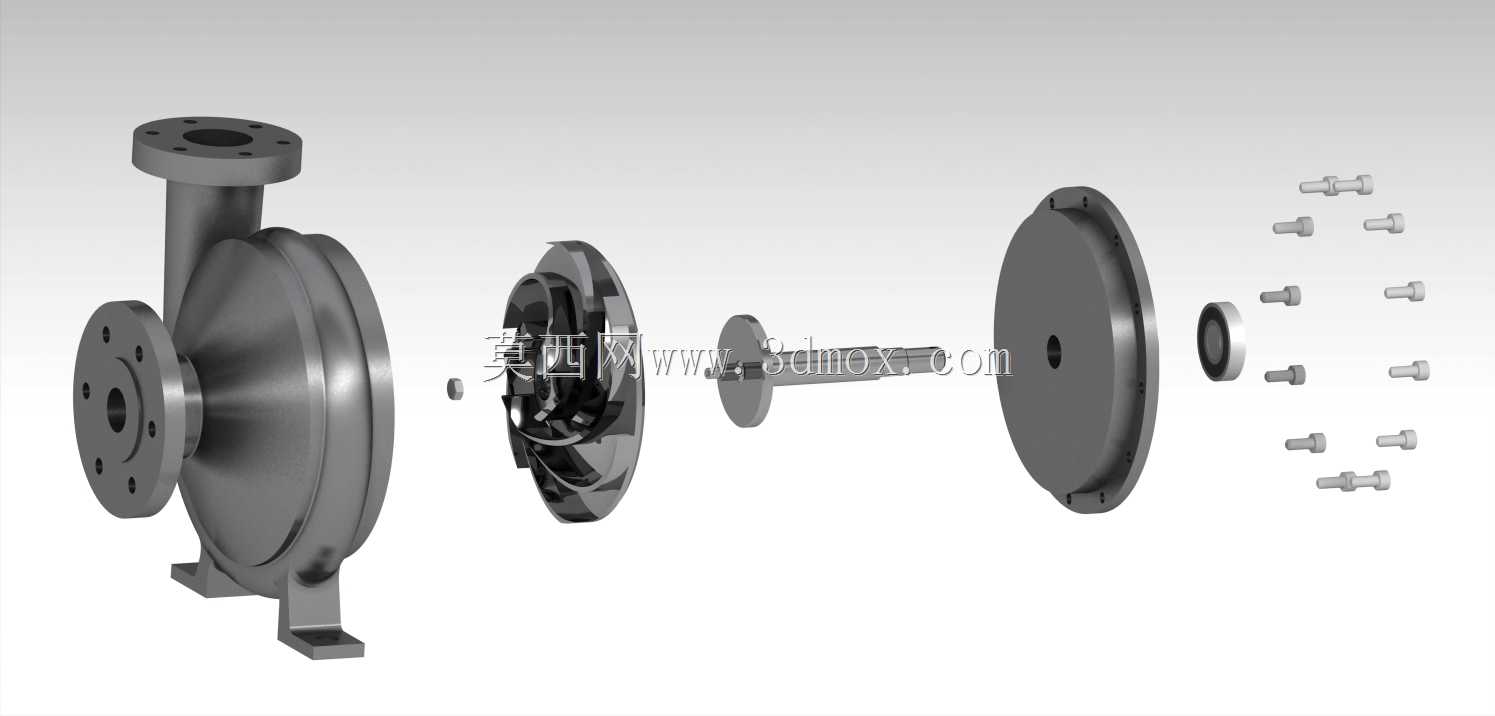

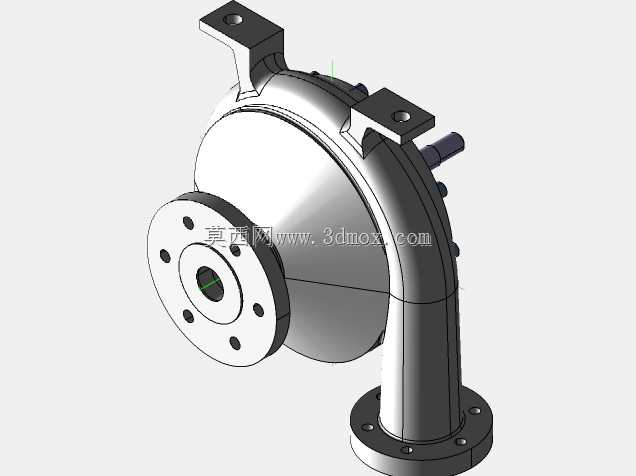

离心泵叶轮泵体总成结构设计

现场检修离心式叶轮泵时，常遇到泵壳与端盖螺栓对位偏差导致密封面压合不均、轴伸端轴承位同轴度超差引发的运转振动问题，这套总成结构在设计阶段就针对这类加工装配痛点做了对应优化。泵壳的法兰连接面预留了0.2mm的精加工余量，螺栓孔采用配钻加工的工艺基准，相邻螺栓孔的位置度公差控制在0.05mm以内，避免现场装配时螺栓强行穿入产生的内应力，长期运行后密封面也不会因为应力不均出现渗漏。进出口法兰的密封槽采用了圆弧过渡设计，替代传统直角槽结构，减少垫片在受压时的剪切破损风险，适配不同压力等级的非金属密封垫片。叶轮与轴的配合段选用了过渡配合公差带，轴肩处做了退刀槽优化，既保证叶轮装配后的周向固定可靠性，又能在检修时顺利拆卸，不会出现叶轮抱死在轴上的问题。轴承座与泵壳的定位止口采用了H7/h6的小间隙配合，装配时无需强行敲击就能精准对位，止口端面的平面度公差控制在0.02mm，保证轴承安装后轴线与泵壳流道中心的同轴度，降低运转时的叶轮径向跳动。泵脚的安装孔做了长圆孔设计，允许安装时存在±3mm的位置调整量，适配现场不同底座的安装孔位偏差，不用二次扩孔就能完成整机固定。流道内壁做了顺滑过渡处理，没有突兀的台阶或锐角，减少流体在泵腔内的湍流损失，提升输送效率的同时降低流体对泵壁的冲蚀磨损。轴伸端的密封腔预留了填料密封和机械密封两种安装空间，用户可以根据输送介质的特性选择对应的密封形式，不用额外改造泵壳结构。所有外露的螺栓头部都做了倒角处理，既避免装配时划伤操作人员，也能减少运行过程中积尘挂污，后期清理维护更方便。
