Arduino20x4字符液晶显示模块结构

　　该20x4字符液晶显示模块面向嵌入式控制、实验平台、小型设备人机交互等场景，常作为Arduino控制板的本地信息输出终端，用于显示运行参数、状态提示、菜单文字、传感器读数或调试信息。模块采用字符型LCD方案，屏幕可按4行、每行20个字符组织内容，蓝色背光配合深色显示面，在普通车间照明、实验台环境和设备柜内均能保持较好的可读性。

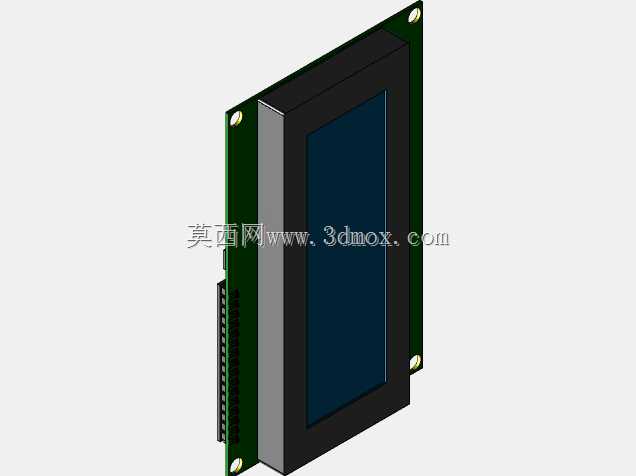

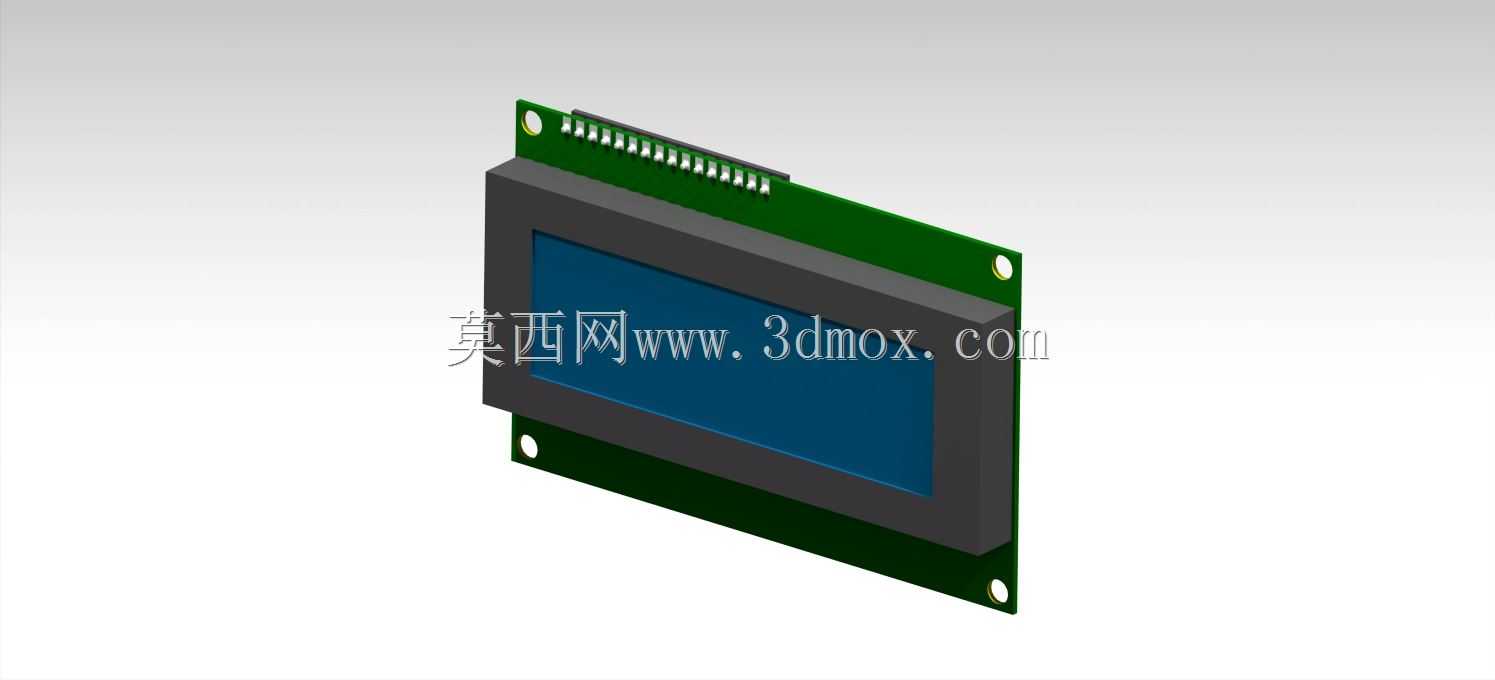

　　从结构上看，显示模组由液晶显示面板、背光组件、黑色固定边框、绿色PCB基板和顶部单排排针组成。PCB板沿显示面板后侧延伸，四角预留安装孔，可通过螺钉固定在面板支架、控制盒前盖或设备安装板上。排针沿板边布置，便于与主控板、转接板或杜邦线连接，信号、电源和背光引脚顺序清晰，适合在样机搭建和小批量设备中快速接线。

　　建模时需要重点还原显示窗口与PCB的相对位置、边框包覆关系、排针间距以及安装孔边界。显示面板并非简单薄片，其前部由黑色框体限位，背部与电路板通过连接区域贴合；PCB四角伸出的安装耳决定了模块在整机中的固定方式，布局时应预留螺钉头空间和拆装工具空间。顶部排针属于干涉敏感区域，外壳或面板开窗不能压到针脚，接线后还应为线束弯折和连接器高度留出余量。

　　实际选型与结构布置中，这类模块多用于控制柜门板、教学实验装置、测试治具、小型自动化设备操作台等位置。前面板开窗通常对应液晶可视区域，黑色边框可遮挡面板开孔公差，PCB则藏于门板内侧。设计人员需要同时考虑水平方向的板宽、竖直方向的板高以及排针向后的伸出尺寸，避免与主控板、端子排或线束发生冲突。

　　模块的功能核心是字符显示，不承担复杂图形渲染，因此软件侧通常通过并行或串行方式发送字符编码与控制指令；结构侧则关注屏幕可视角度、背光厚度、板载元件高度和连接可靠性。蓝色背光在低照度环境下辨识度较高，但在强光直射场景中仍需通过遮光罩、面板倾斜角度或加深窗口边框来降低反光。

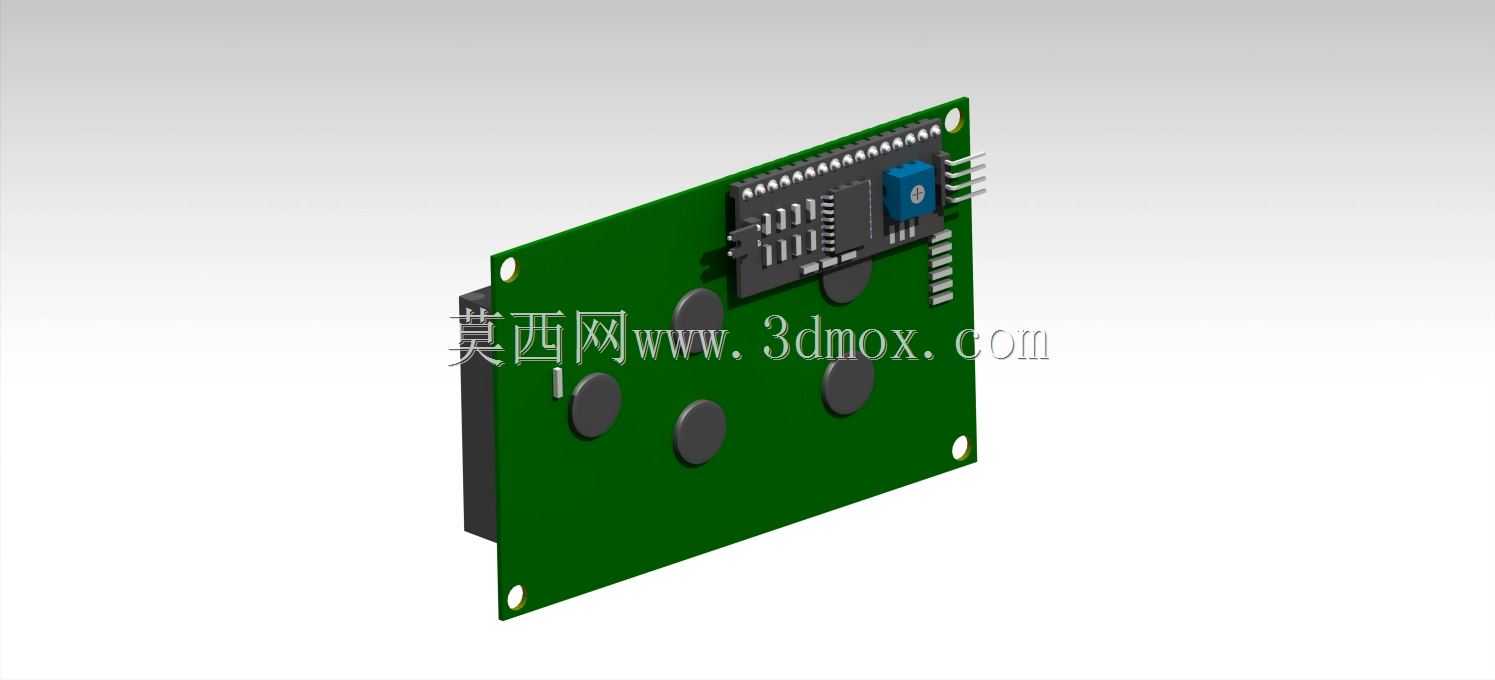

　　三维数模将LCD玻璃区、背光蓝面、塑料边框、PCB基板、焊盘、排针和安装孔分别建出，能够用于设备干涉检查、面板开孔校核、线束走向确认以及装配演示。对于需要把显示模块集成到箱体中的工程师而言，模型不仅呈现外观，也明确了前后安装关系：操作者从正面读取屏幕，维护人员从背面接线，螺钉固定点与连接器位置共同决定了设备内部的装配顺序。
