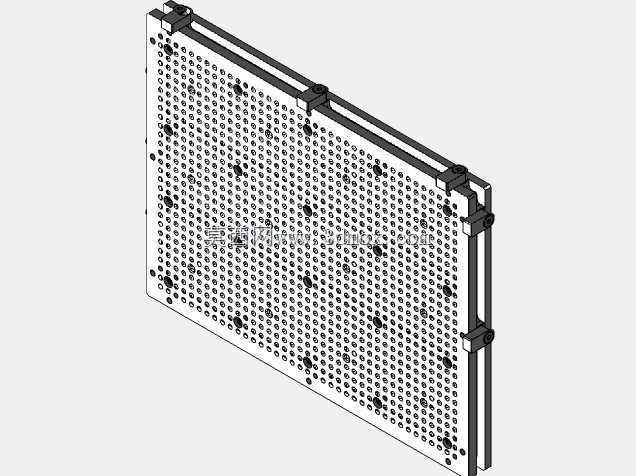

多孔阵列式真空吸附工作台结构

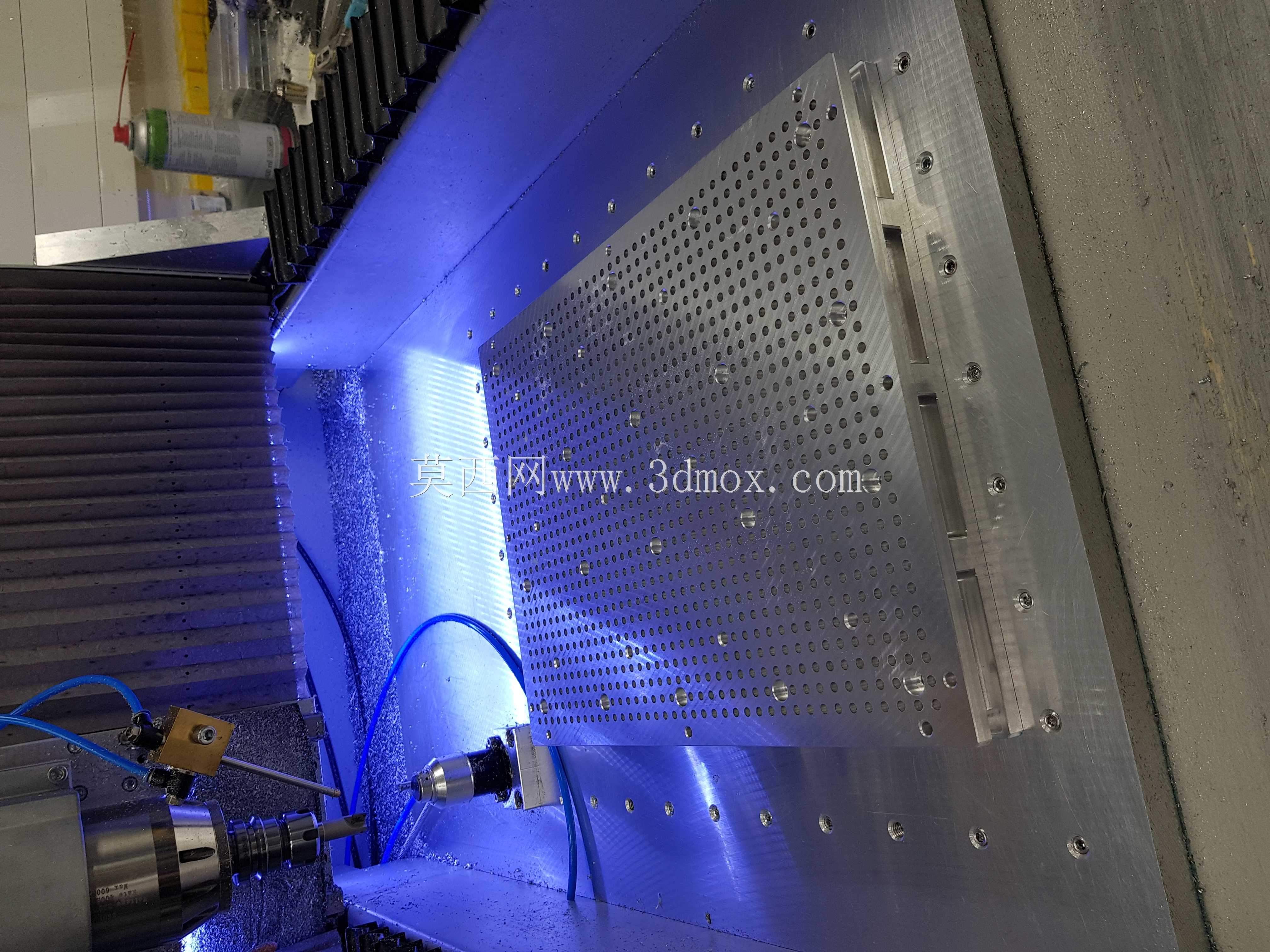

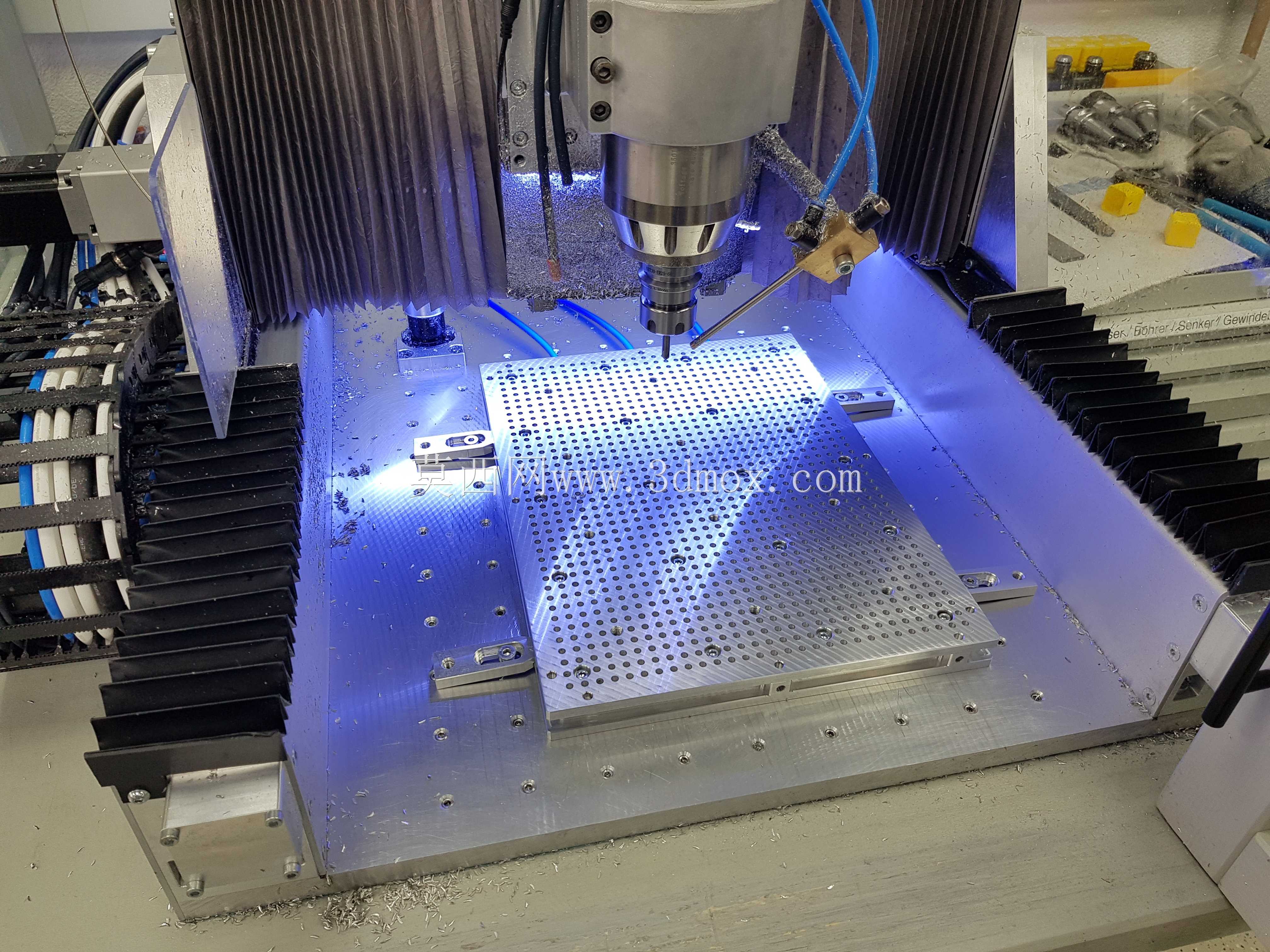

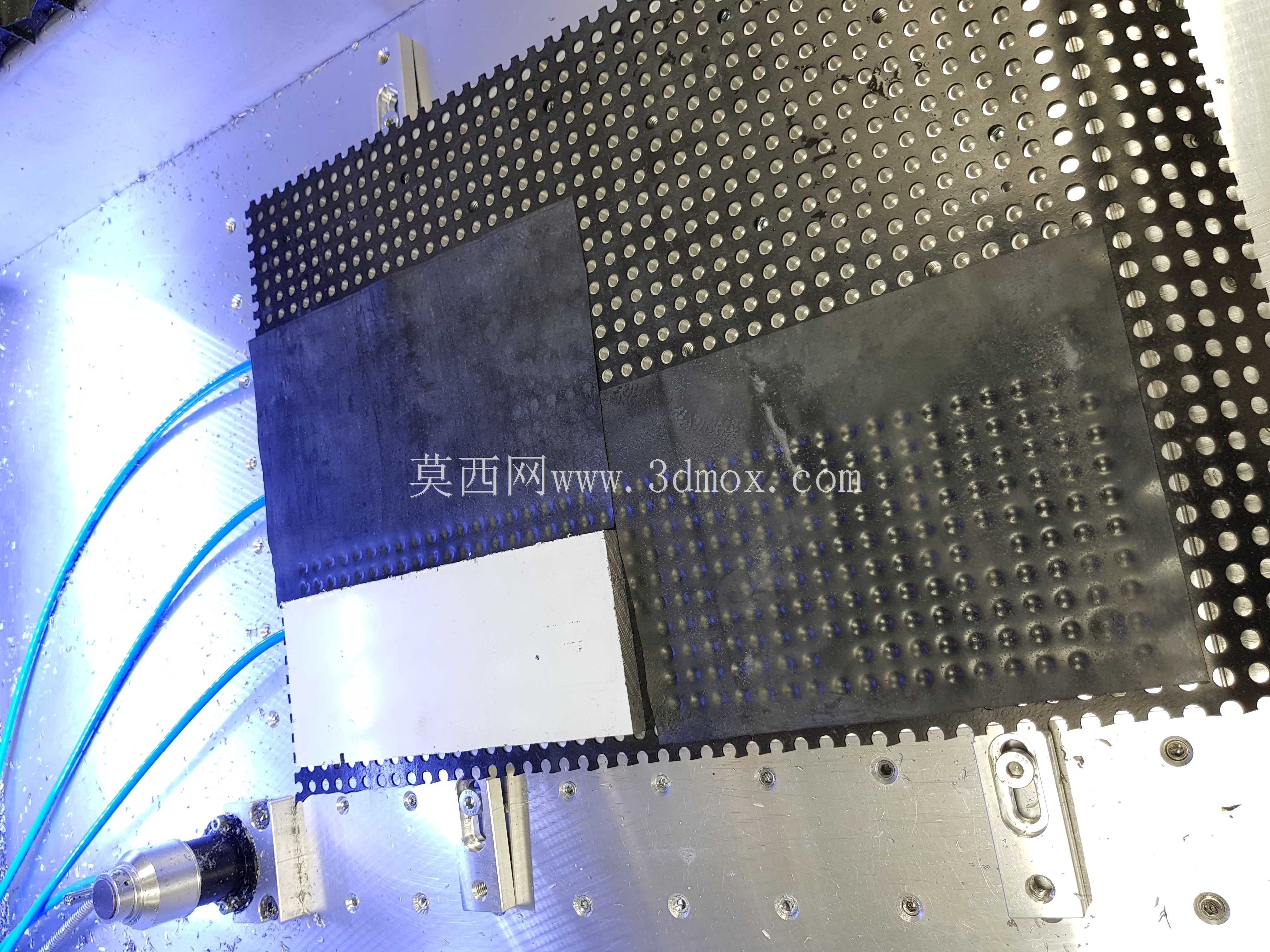

这款真空吸附平台主要面向精密加工、电子组装、轻薄工件装夹场景设计，解决传统机械装夹易压伤薄壁工件、装夹定位效率低、异形工件难以固定的行业痛点。在实际生产场景中，这类平台常搭配数控雕刻机、丝印机、贴合设备、检测工位使用，尤其适合亚克力薄板、PCB电路板、光学薄膜、铝箔薄片、纸质包装件这类刚性差、易变形、不允许夹痕的工件装夹作业，相比传统压板、粘胶固定方式，装夹效率可提升六成以上，且不会对工件表面造成机械损伤或残胶污染。

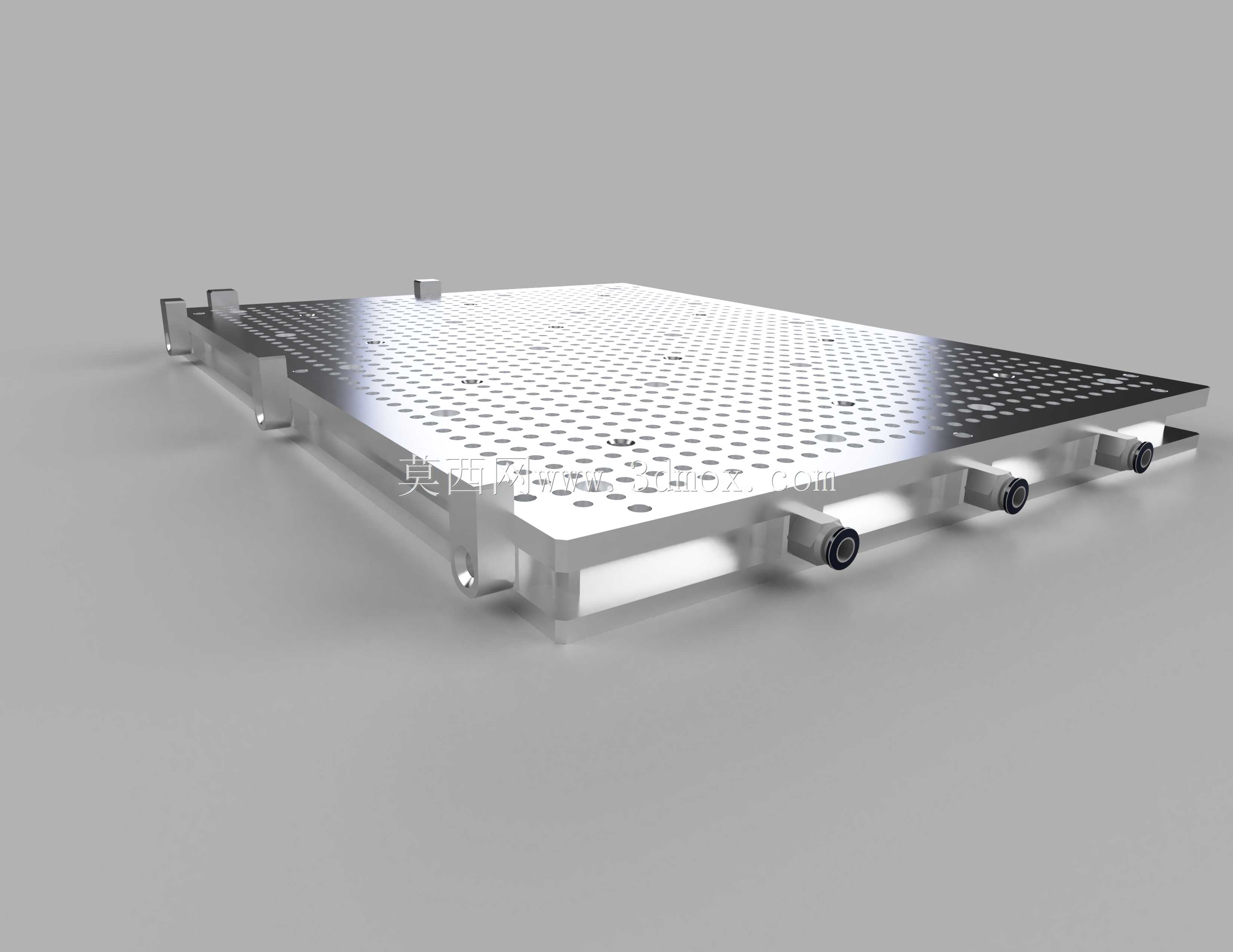

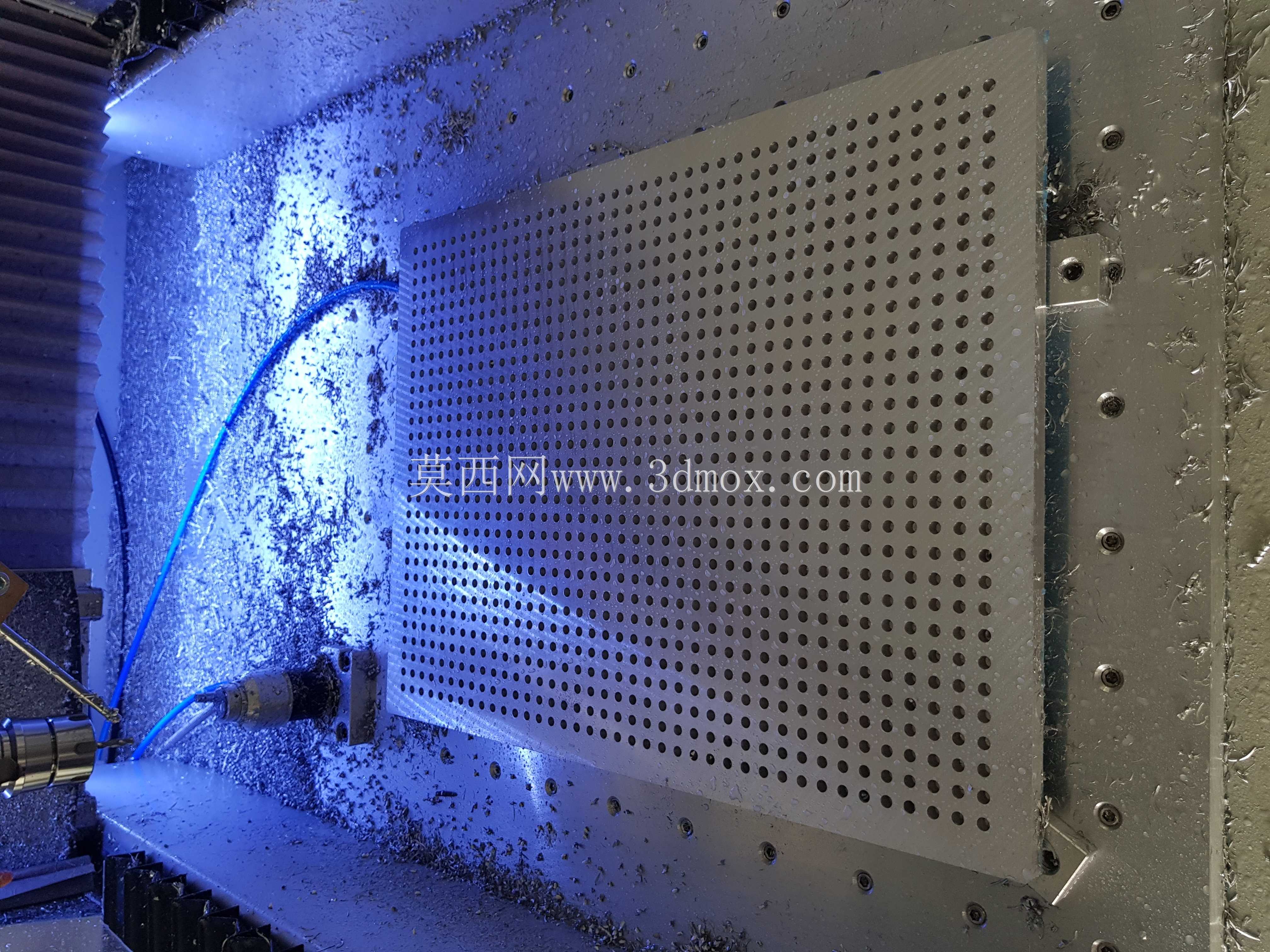

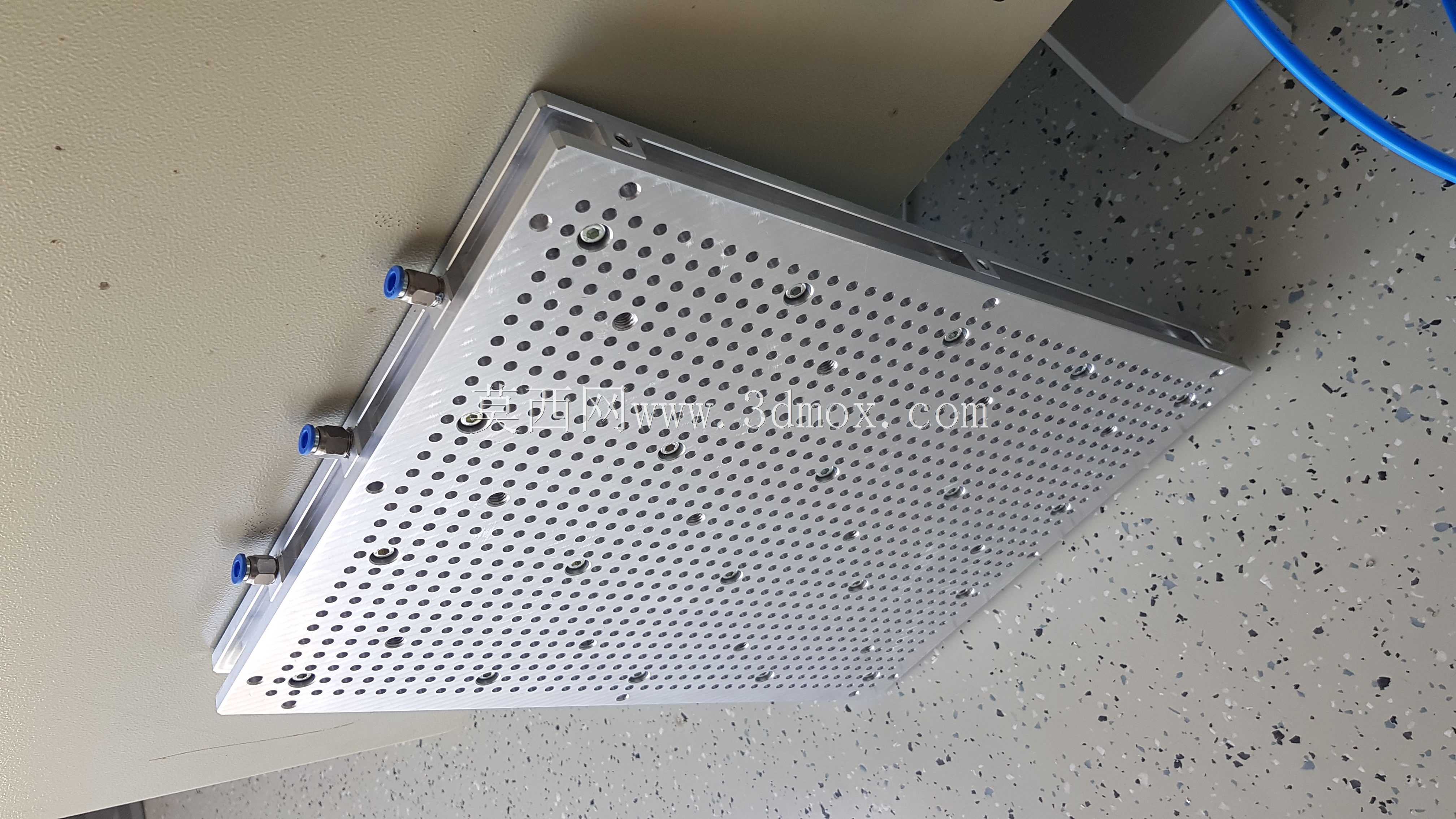

从功能特性来看，平台采用全域密集微孔阵列布局，所有吸附孔按照等间距网格排布，单孔直径控制在0.4mm，既保证了整个台面任意位置放置工件都能获得均匀的吸附力，又避免大孔径吸附导致薄型工件表面出现凹痕变形。平台侧边集成了快插式真空接头，可直接对接车间集中真空源或独立小型真空泵，接头采用侧置内嵌设计，不会超出平台主体安装边界，避免干涉台面周边的加工头、机械手运动路径。平台主体采用高强度铝合金材质加工，整体做硬质阳极氧化表面处理，耐磨性能优异，长期使用不会出现孔位堵塞、表面刮花起毛刺的问题，台面平面度控制在0.02mm每百毫米范围内，满足精密加工、高精度检测的平面度要求。

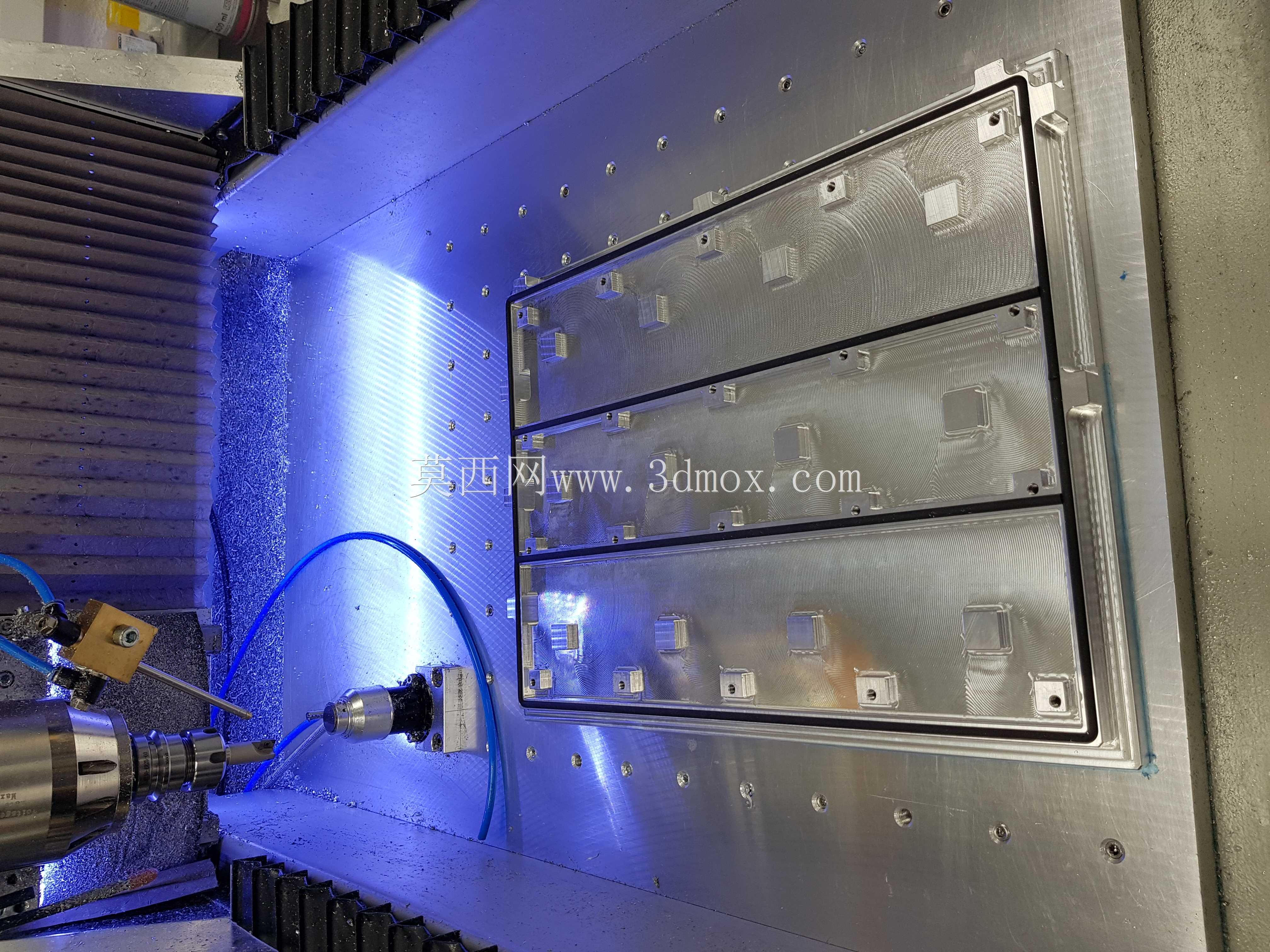

设计思路上，这款平台优先考虑了通用性与安装适配性，整体为薄型长方体结构，底部预留了标准T型槽安装位，可直接固定在各类设备的标准工作台面上，无需额外制作过渡转接板。内部气路采用分区式流道设计，可根据工件尺寸大小单独开启对应区域的真空回路，小尺寸工件作业时无需封堵其余空位即可获得足够吸附压强，大幅降低了作业准备时间。平台四周做了倒角钝化处理，没有尖锐棱角，避免操作人员上下料时被刮伤，侧边的气路接口做了防呆设计，不同功能的接头采用不同口径规格，杜绝接反气路的问题。在安装边界上，平台整体厚度控制在较低范围，不会过多占用设备的Z轴行程，长宽尺寸适配主流中小型加工设备的台面规格，安装孔位采用行业通用间距设计，可直接替换同规格的传统吸附平台，无需对原有设备做结构改造。
