一体化低压伺服驱动电机结构设计

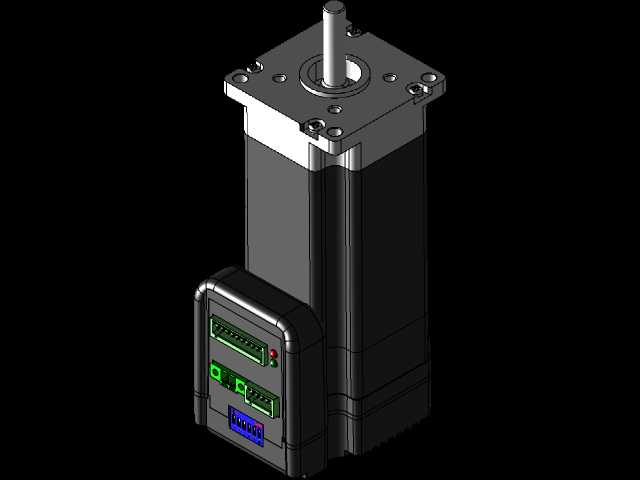

这款一体化伺服驱动单元，是面向紧凑型自动化设备开发的集成式动力执行部件，将伺服电机本体、驱动控制模块、通讯接口单元高度整合在同一机身结构内，省去了传统伺服系统中电机与驱动器之间的冗长动力线缆与编码线缆，极大降低了设备布线复杂度与柜内安装空间占用，在小型自动化生产线、桌面级数控设备、智能物流分拣模组、协作机器人关节、医疗检测设备等对安装空间有严苛要求的场景中有着广泛应用。从实际用途来看，该单元可直接作为设备的动力输出端，接收上位机的脉冲、总线控制指令，完成高精度的转速调节、位置定位与转矩输出，适配需要精准速度同步、定长输送、角度偏转的各类工位动作，相比传统开环步进电机，它具备更低的运行发热、更高的低速平稳性与过载能力，可在负载波动的工况下维持稳定的输出精度。在功能特性设计上，机身侧置的驱动模块集成了参数调试、状态指示与接线端子，绿色插拔式接线端可快速完成电源、通讯、IO信号的连接，无需额外转接端子排；电机本体采用高磁导率硅钢片叠压定子与高性能永磁转子，配合高分辨率位置反馈元件，可实现低转速下的无抖动运行，同时内置过流、过压、过热、过载等多重保护机制，在设备异常工况下可快速触发保护，避免硬件损坏。设计思路上，这款产品采用了驱动与电机共壳体的集成化布局，将驱动板的散热路径与电机外壳的散热筋结构整合，无需额外加装散热风扇即可实现额定工况下的稳定热平衡，既降低了运行噪音，也避免了风扇进灰带来的维护需求；机身前端的安装法兰采用标准NEMA安装尺寸，输出轴径与键槽规格兼容同机座号传统伺服电机的安装尺寸，用户在设备迭代升级时可直接替换原有动力单元，无需重新设计安装位。外形尺寸与安装边界方面，该单元采用57mm标准机座方身设计，机身总长度控制在紧凑范围内，侧置驱动模块的突出尺寸经过优化，不会超出前端法兰的安装投影边界，在密集并排安装的场景下不会出现相邻部件干涉；输出轴的伸出长度、轴径公差与安装止口的配合精度均符合通用工业安装标准，可直接搭配同步轮、联轴器、行星减速机等常用传动部件使用，安装固定孔位采用对称分布设计，支持水平、垂直、侧装等多种安装姿态，适配不同设备的布局需求。
