集成式400W伺服电机结构三维建模

　　做非标设备结构设计快十年，接触过的伺服驱动方案不下几十种，早年做小型数控雕铣机、桌面级点胶设备选型时，最头疼的就是伺服电机和驱动器分体布置带来的布线麻烦——动力线、编码器线要走拖链，柜内还要预留驱动器安装空间，小设备本来内部布局就紧凑，经常为了理线、规避电磁干扰反复调整走线槽位置，后来接触到集成式伺服结构，第一反应就是这方案刚好戳中了小型自动化设备的布局痛点。

　　这次建模的这款400W功率等级集成伺服，把驱动控制模块直接整合在电机尾端，省去了外置驱动器的安装空间，做桌面型数控设备、小型机械手关节、3C行业的精密移载工位设计时，电控柜的体积能压缩近三分之一，拖链里不用再走长距离的编码器屏蔽线，既降低了线缆拖拽带来的信号干扰风险，也减少了拖链弯折对线缆寿命的损耗，对于安装空间局促的紧凑型设备来说，这个结构优势非常明显。

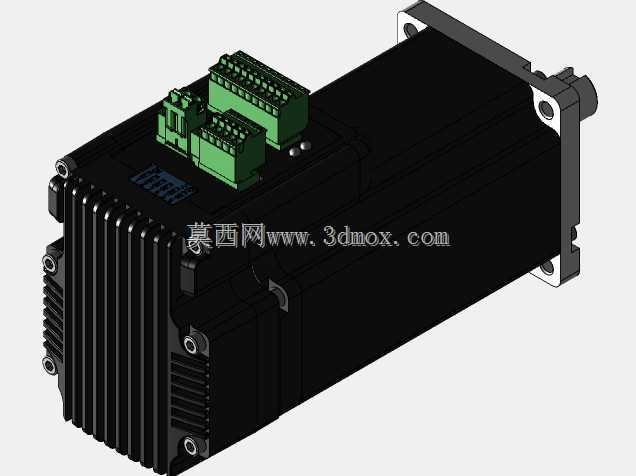

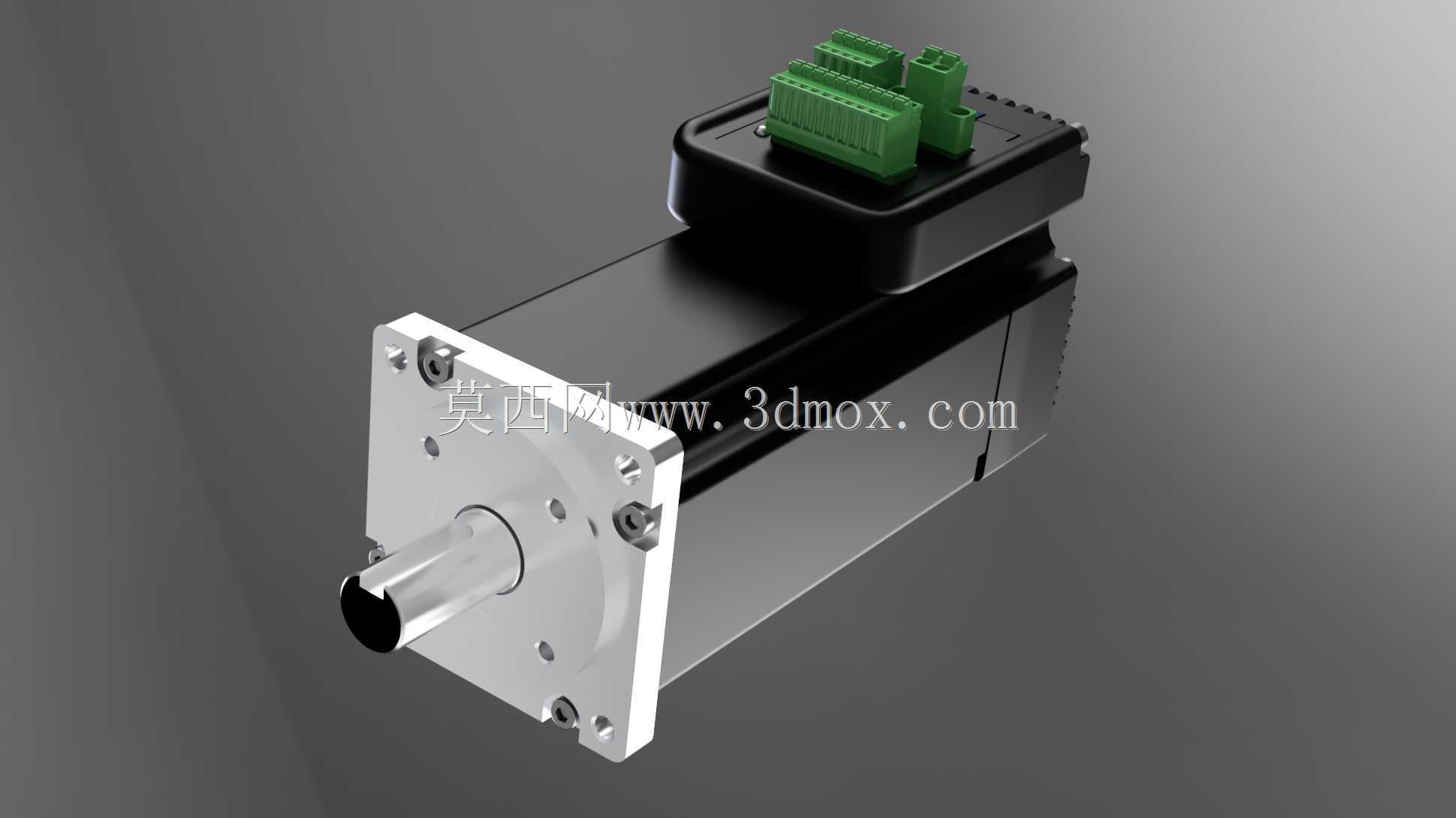

　　从结构设计细节来看，输出端采用标准方形法兰安装面，止口尺寸、安装孔位完全匹配同功率等级常规伺服的安装尺寸，做老设备改造替换时不用重新加工安装板，能直接兼容原有安装位，降低改造成本。输出轴为带键槽的实心轴，轴伸长度、轴径都符合通用伺服的尺寸规范，搭配同步轮、联轴器、行星减速机都能直接选用标准件，不用额外定制转接零件。尾端的驱动模块部分做了阶梯式的散热壳体，外壳采用压铸铝材质，既保证结构强度，也能通过壳体表面把驱动模块工作产生的热量散出去，顶部的绿色接线端子采用快插式设计，动力输入、IO信号、总线通讯接口都集成在端子区，接线时不用拆驱动外壳，直接在设备安装位就能完成接线操作，比传统分体式伺服的接线效率高很多。

　　建模过程中特意还原了安装边界的所有细节：法兰面到尾端接线端子的总长度、接线端子高出电机壳体的高度、轴伸端的突出长度都做了1:1的尺寸还原，做设备布局干涉检查时，能直接把模型调入装配体，模拟拖链弯折、周边零件安装的空间余量，不会出现实际装配时才发现端子和周边钣金件干涉、散热空间不足的问题。从实际应用场景来说，这款功率等级的集成伺服刚好覆盖了小型自动化设备的常用负载区间：桌面数控铣床的主轴进给、小型皮带输送线的驱动、包装设备的拉膜工位、电子装配设备的螺丝锁付轴，都能用到这个规格的产品，它的集成式结构也减少了设备内部的接线节点，降低了现场布线的出错概率，对于批量组装的设备来说，能减少不少装配工时。

　　在做结构细节处理时，也还原了壳体上的安装定位槽、密封胶条的预留槽位、端盖的固定螺丝孔位这些细节，不管是做整机装配的仿真验证，还是做设备的维护拆装模拟，都能直接用这个模型完成相关校验，不用再额外补画细节特征。另外尾端驱动部分的圆角过渡、端子的排布间距也都按照实物比例还原，做设备外观渲染、方案汇报展示时，模型的真实度足够支撑展示需求，不会因为细节缺失显得失真。
