木线加工用龙门式数控铣削设备结构

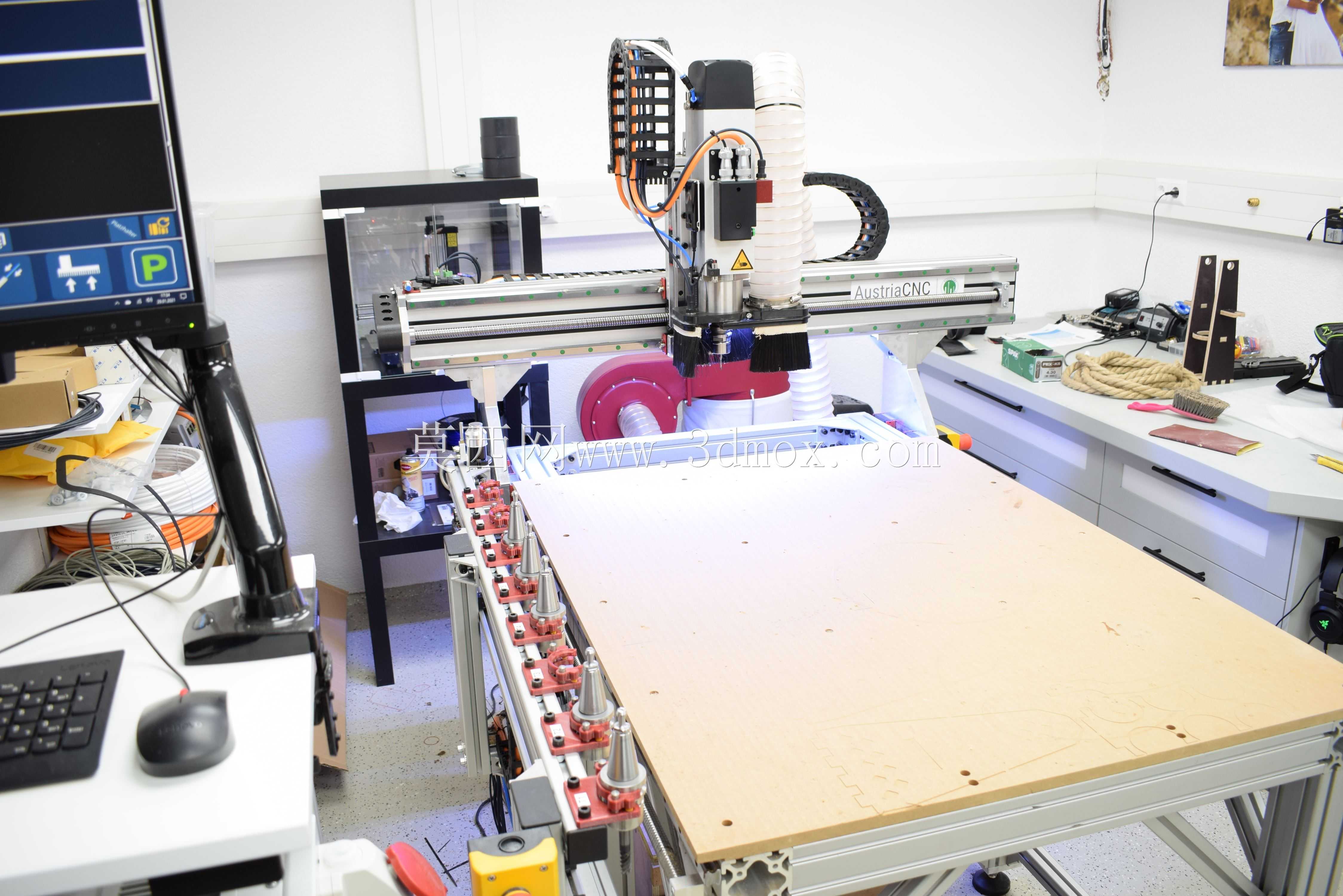

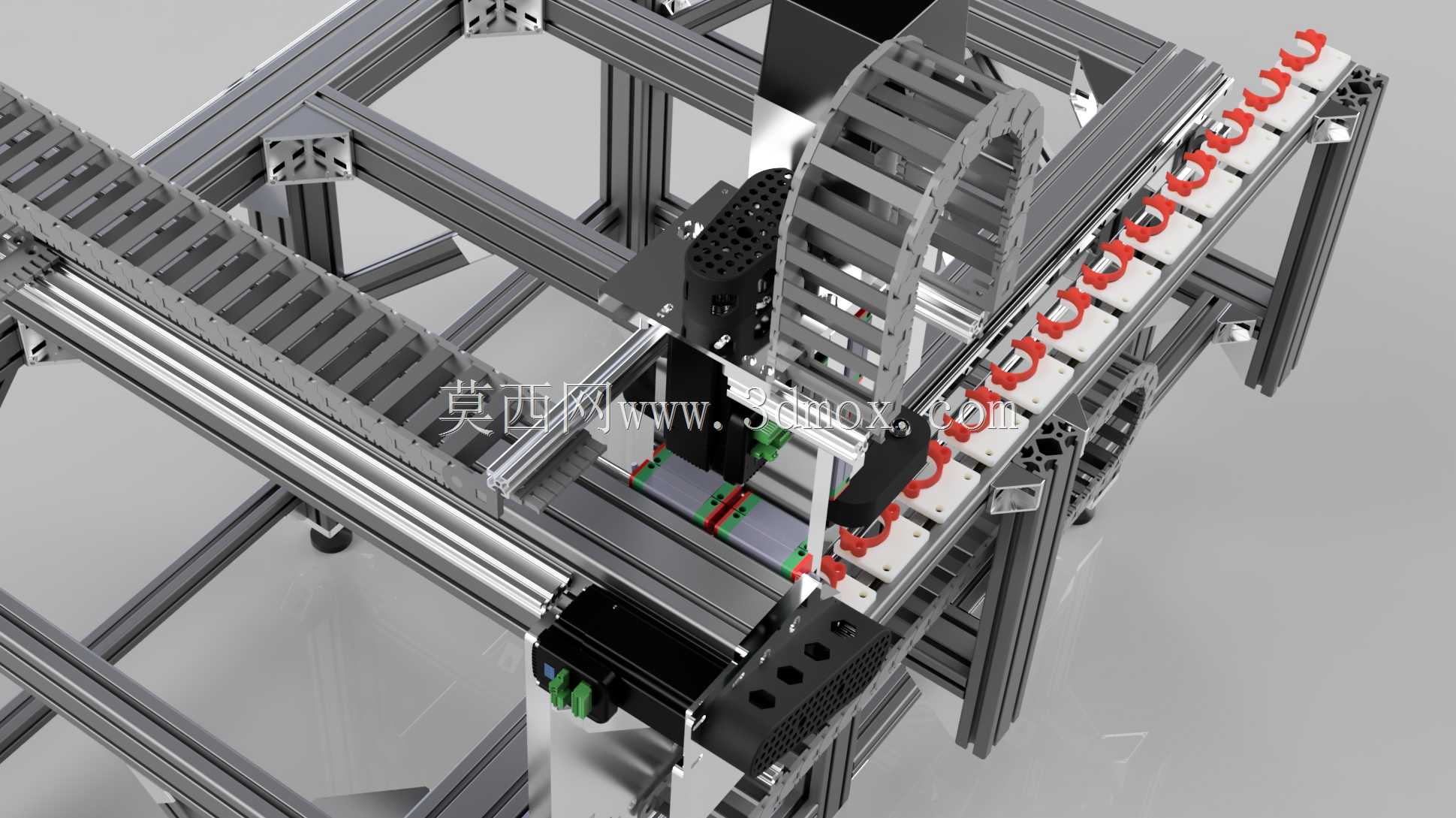

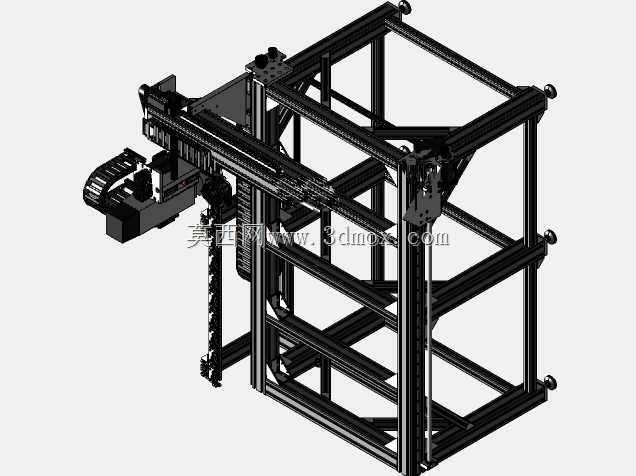

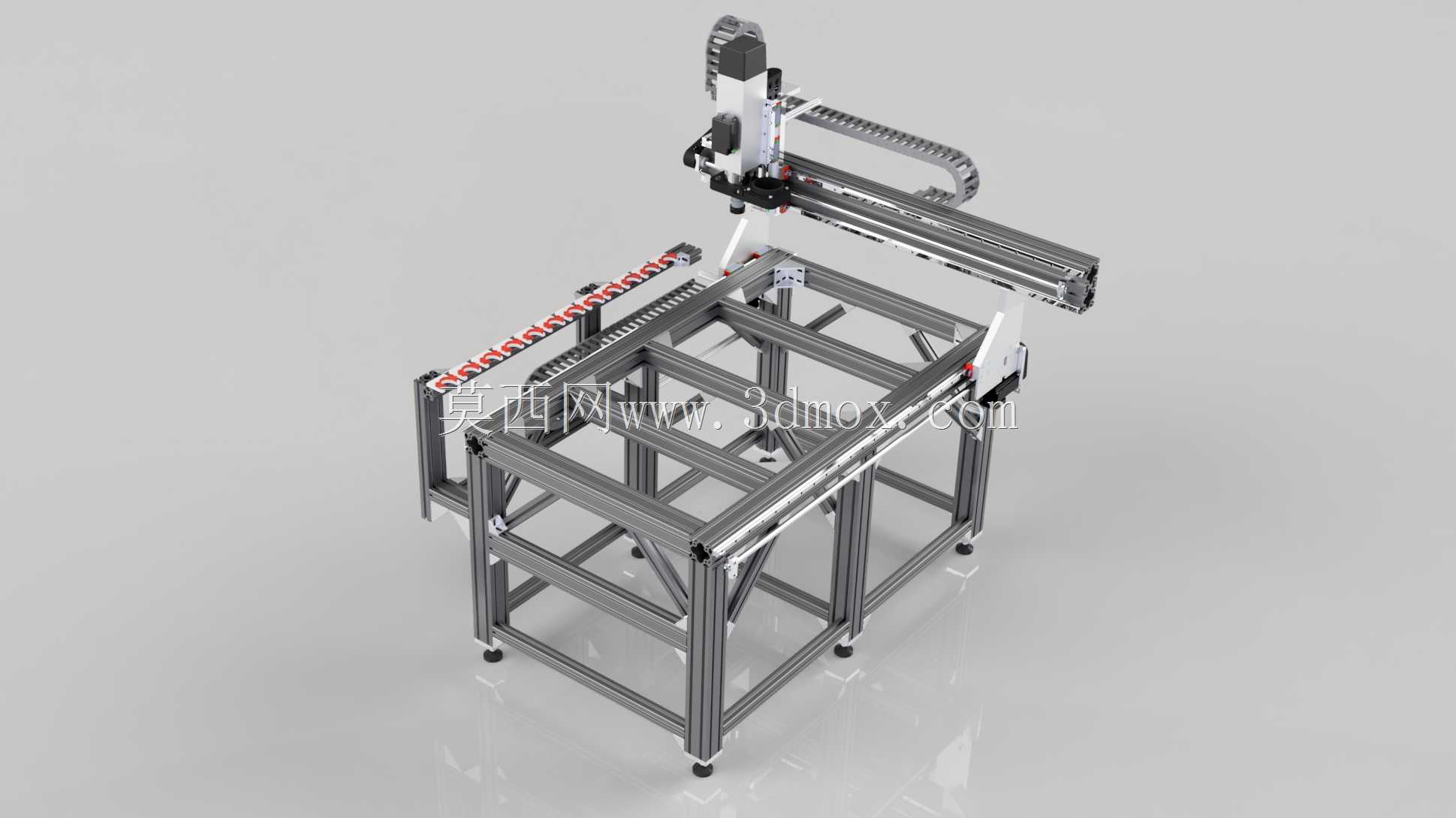

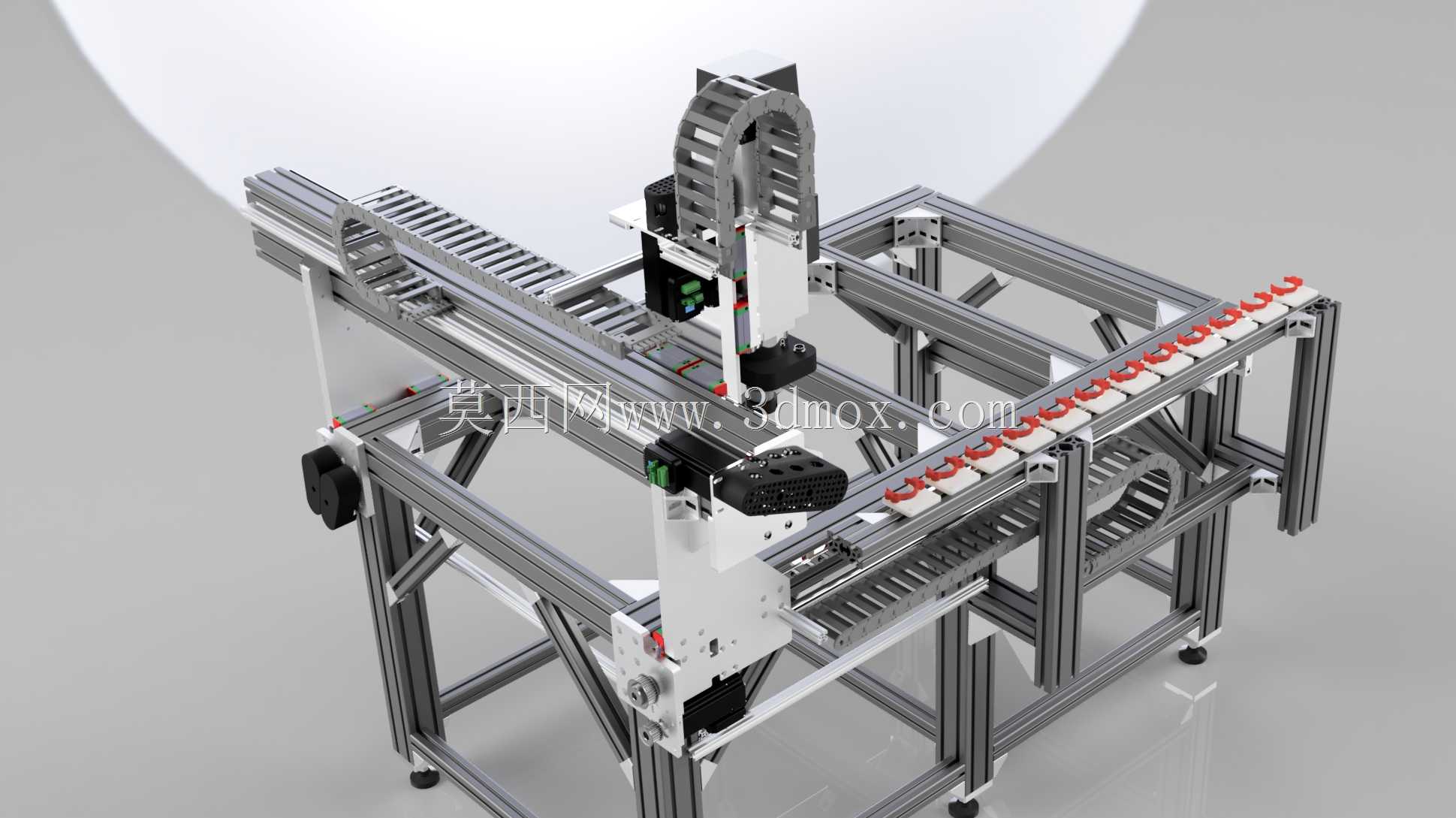

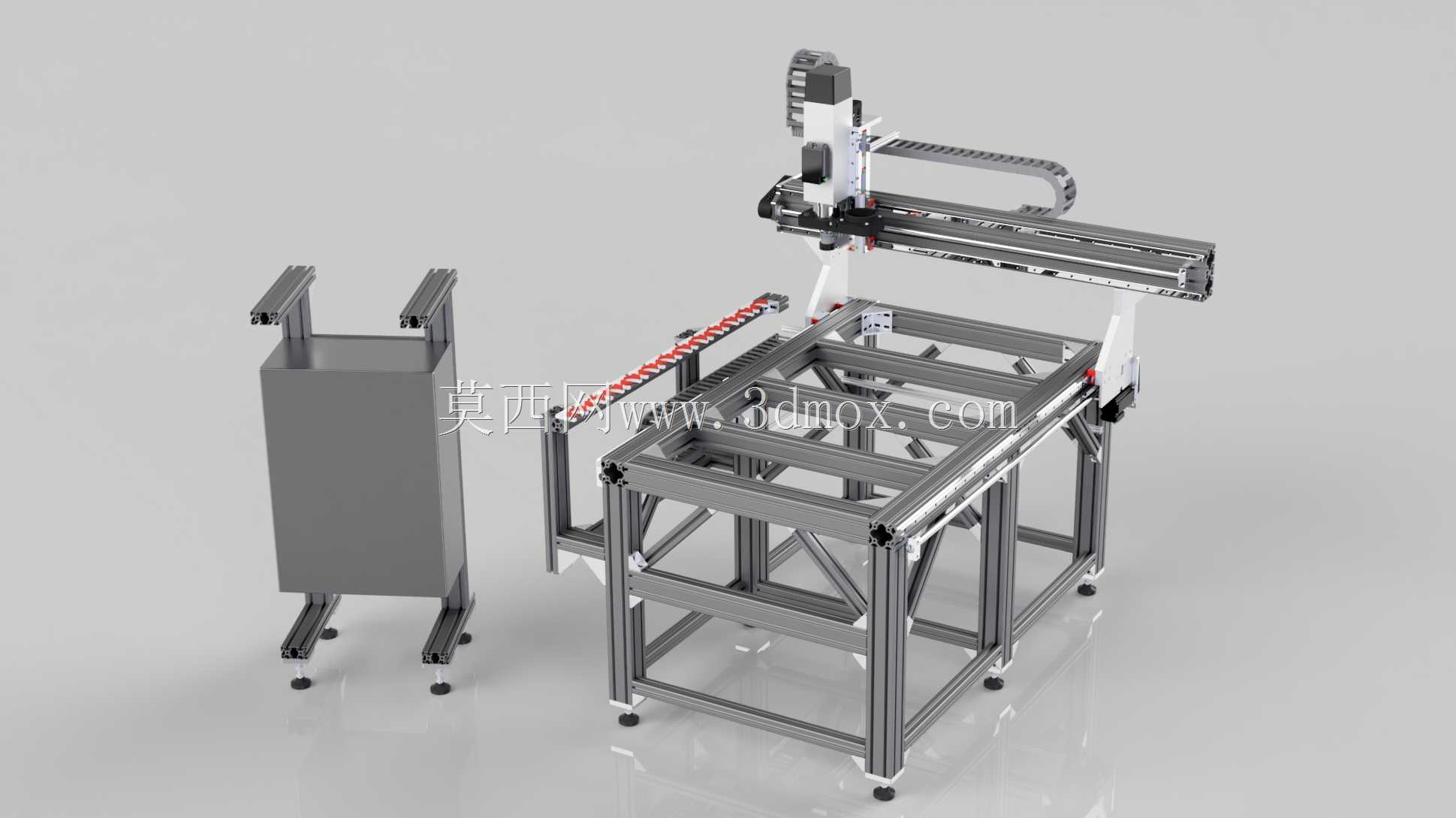

该款龙门式加工设备主要面向木线条、装饰型材的精密铣削加工场景，适配家具制造、装饰建材生产领域的小批量定制及批量加工需求，可完成木线表面的异形轮廓铣削、开槽、雕花等多工序加工，替代传统人工铣削作业，大幅提升木线加工的精度一致性与生产效率。设备整体采用铝型材拼装式机架结构，机架底部配置可调式支撑脚，可根据车间地面平整度调节设备水平度，降低安装调试的难度，同时铝型材的模块化设计也便于后续设备的维护改造与部件更换。设备的加工工作幅面可达1200mm×900mm×250mm，可适配常规长度的木线工件装夹加工，整体设备外形边界尺寸为1600mm×1500mm×1400mm，占用车间空间较小，可灵活布置于中小型生产车间的生产线旁。设备搭载400W功率的伺服主轴系统，主轴配置气密封结构与吹气装置，可在加工过程中有效阻挡木屑粉尘进入主轴内部，延长主轴的使用寿命，同时吹气装置可及时清理加工区域的木屑，避免切屑堆积影响加工精度。设备升级配置的ATC自动换刀机构布置于机架右侧区域，不占用工件加工的工作区间，可根据加工工序需求自动切换不同类型的铣削刀具，无需人工停机换刀，有效缩短单件加工的辅助时间。设备的龙门横梁采用高精度直线导轨传动，配合伺服驱动系统实现X、Y、Z三轴的精准定位移动，同时在设备右侧拓展配置第四旋转轴结构，可实现工件的多面旋转加工，满足复杂异形木线的多角度加工需求。整体结构设计兼顾刚性与轻量化要求，铝型材机架经过受力优化，在保证整体结构稳定性的同时降低了设备自重，传动部件的选型均匹配木线加工的切削负载特性，可长时间稳定运行，适配连续化的生产作业需求。设备配套的走线、组件布局均经过规整设计，所有组件的连接点位清晰，便于电气线路与气动管路的排布维护，整体结构紧凑合理，操作维护空间充足，可有效降低操作人员的作业难度。
