7.62口径M13弹药带链节结构设计

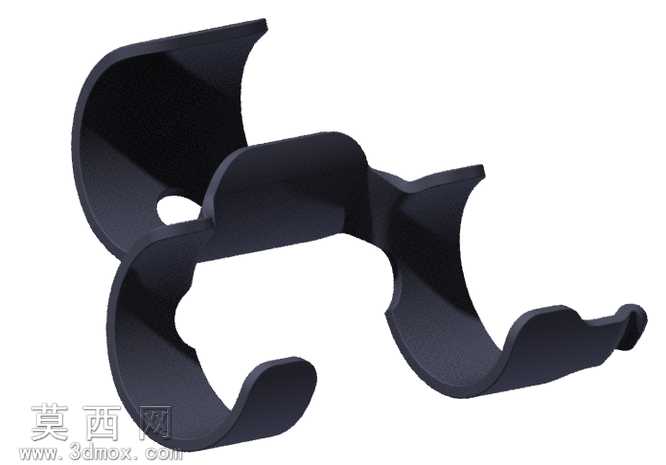

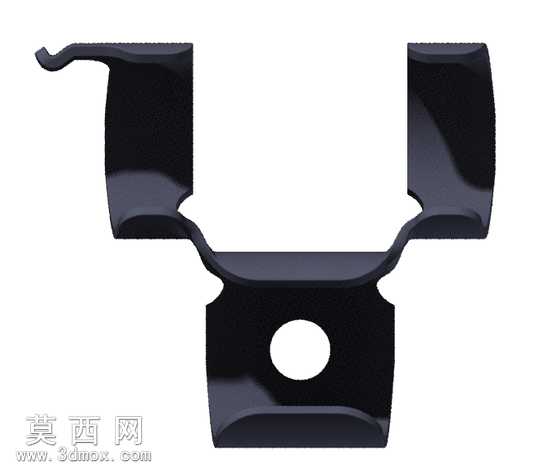

本模型为适配7.62mm口径弹药的M13型可散式弹药带链节，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循轻武器供弹机构的尺寸公差规范，对链节的每一处卡扣弧度、限位凸起、铰接让位结构都进行了精准的尺寸约束。模型整体采用一体化注塑件的结构逻辑设计，主体为对称式双抱弹爪结构，两个C型抱弹臂的内弧面完全匹配7.62mm步枪弹的弹壳锥度，抱弹臂末端做了向外微张的导向倒角，能够在供弹过程中顺畅引导枪弹进入抱合位置，同时避免抱弹臂边缘对弹壳表面造成剐蹭损伤。链节中部设置有铰接让位槽与定位凸点，相邻链节可通过该结构实现灵活弯折，既能够保证弹带在弹药箱内规整收纳，也能在供弹过程中顺着受弹器的引导轨迹平顺移动，不会出现卡滞、脱节的问题；链节下部的定位孔可与受弹器的拨弹齿精准啮合，保证每一次拨弹动作的行程精度，确保供弹节奏稳定。材质渲染阶段采用了玻纤增强尼龙的材质参数，还原了军用弹链节常用材质的哑光黑质感，表面添加了细微的磨砂纹理，避免渲染效果过于塑料化，同时对抱弹臂的边缘做了微小的圆角处理，还原实际注塑零件的工艺特征，避免出现尖锐的直角结构。设计过程中重点考量了链节的结构强度与弯折灵活性的平衡，通过有限元分析思路优化了抱弹臂的壁厚，在保证反复抱弹、脱弹过程中不会发生塑性形变的前提下，尽可能降低零件壁厚，减轻弹带整体重量，同时对铰接位置的间隙做了合理预留，保证在低温、沙尘等恶劣环境下，相邻链节之间不会因为异物侵入或者材质冷缩出现铰接卡滞的问题。模型完整还原了M13弹链节的所有功能结构，可用于轻武器供弹原理演示、装备模拟训练系统搭建、相关配件的改装设计参考等场景，所有结构特征均做了可编辑的参数化处理，可根据不同口径的弹药尺寸快速调整抱弹臂的弧度与直径，适配不同规格的可散弹链设计需求。
