移动式工业真空吸尘设备结构设计

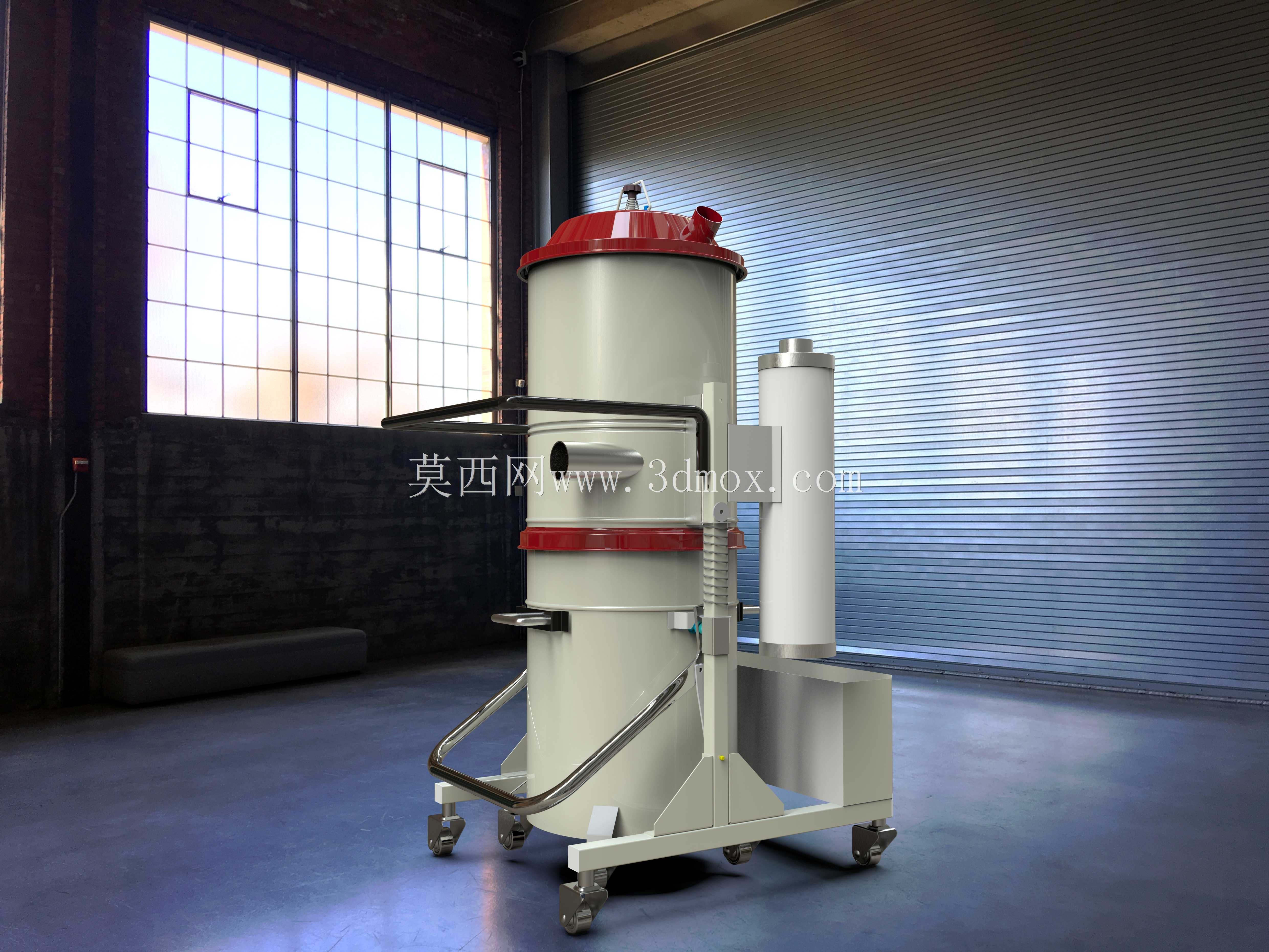

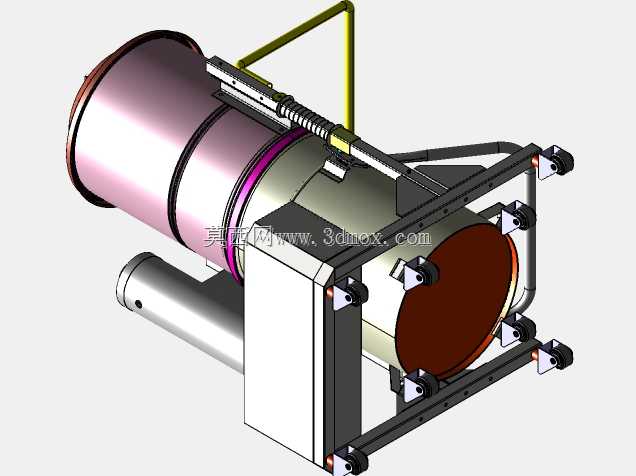

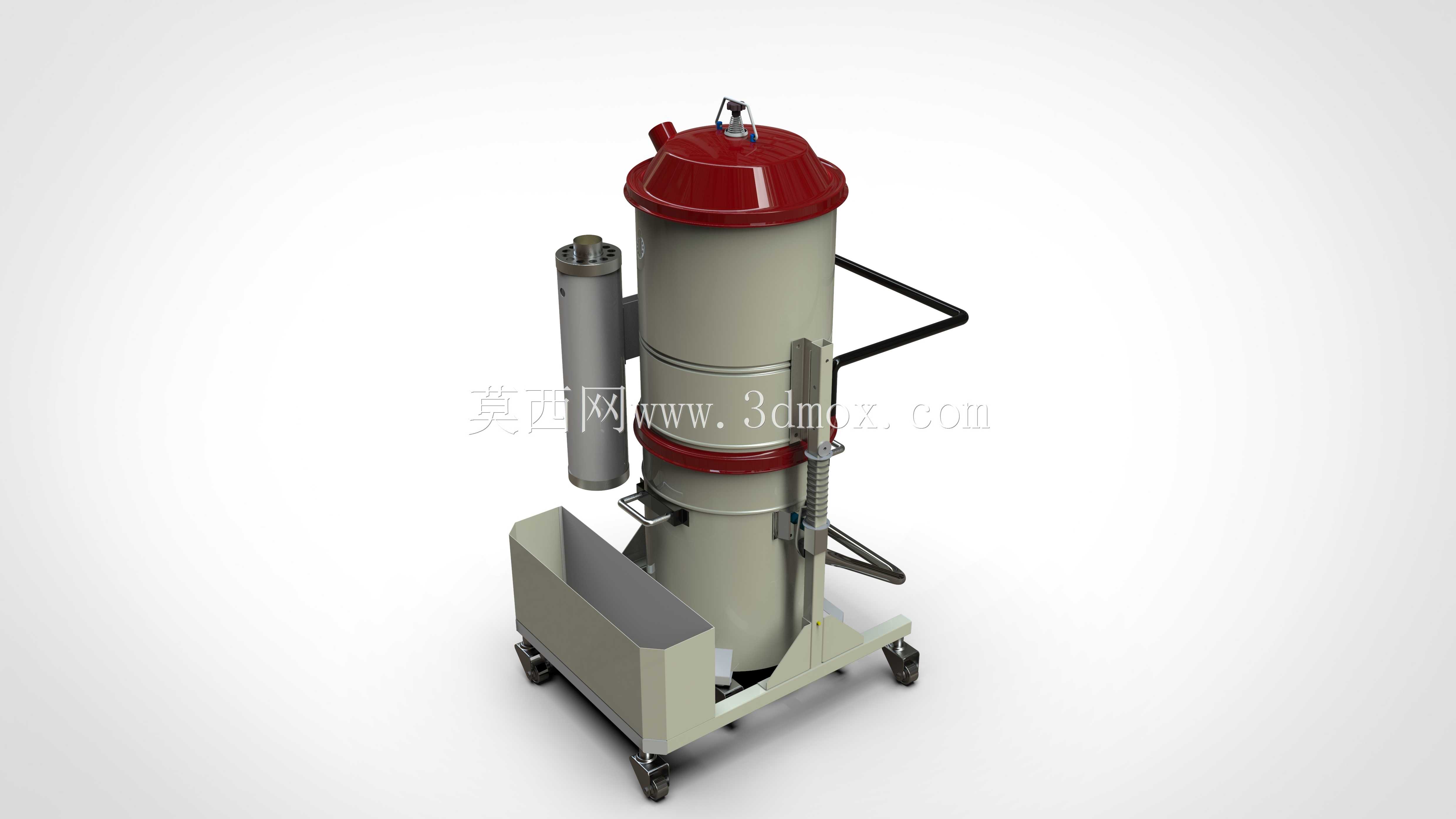

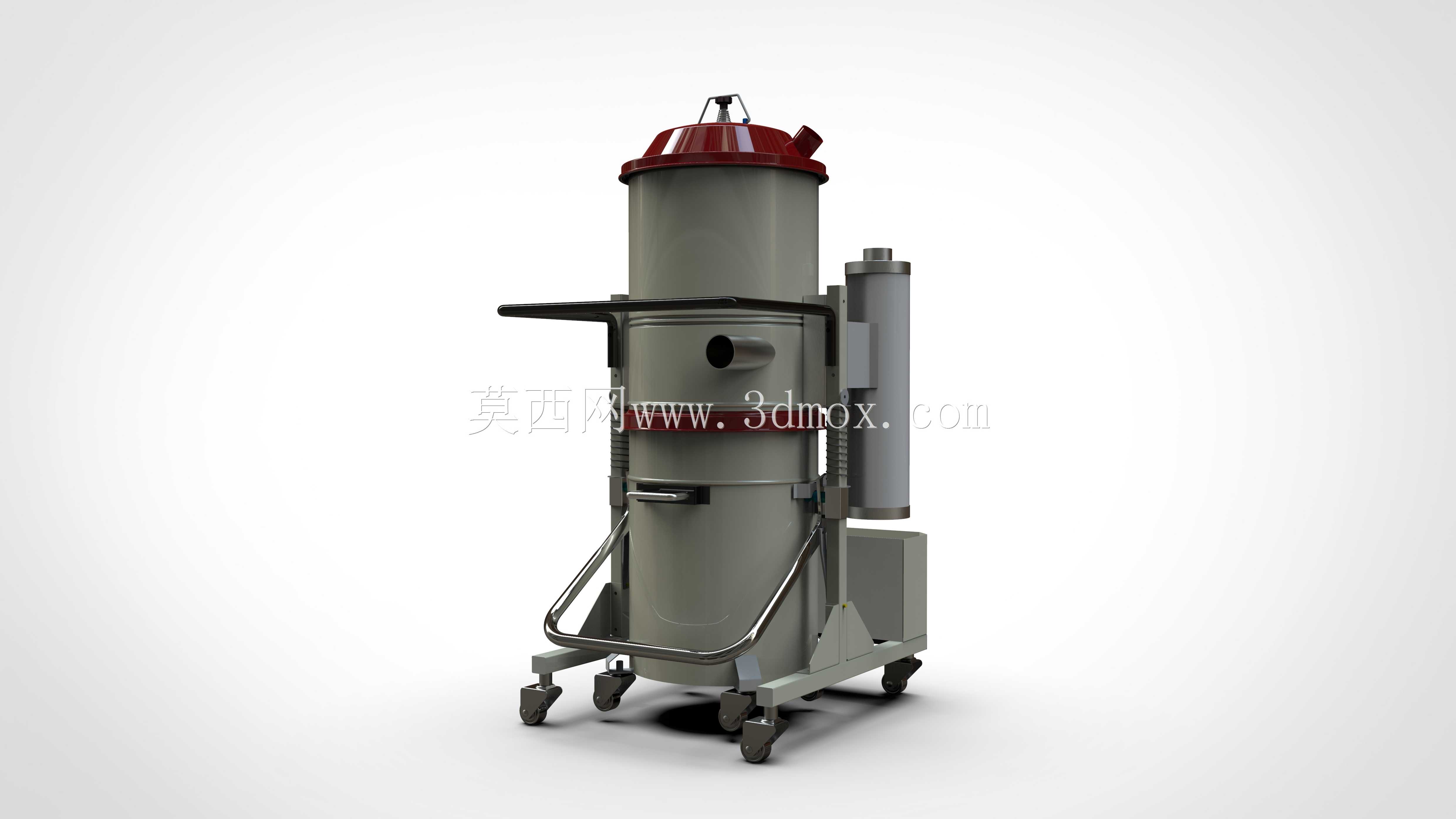

这款工业真空吸尘设备主要面向机加工车间、焊接作业区、粉体加工工位等工业生产场景设计，可有效收集生产过程中产生的金属切屑、焊接烟尘、落地粉尘、颗粒状生产废料，适配多班次连续作业的厂区清洁需求，也可配套生产设备作为定点粉尘收集单元使用，解决传统清扫方式带来的二次扬尘问题，降低车间空气中的悬浮颗粒物浓度，助力生产环境符合职业卫生相关要求。设备核心采用文丘里负压发生原理，无需内置传统电机动力单元，依靠压缩空气驱动即可产生稳定负压，规避了电动吸尘设备在易燃易爆粉尘场景下的电火花安全隐患，可适配有防爆要求的特殊生产区域使用；设备配置独立的过滤分离结构，大颗粒杂物会在沉降腔先行落入集尘桶，含尘气流经过滤组件完成气尘分离后排出，避免细小粉尘堵塞负压发生通道，长时间作业也能维持稳定的吸力表现。整体结构采用立式桶身搭配移动脚轮的布局设计，主集尘桶采用上下分段式快拆结构，倾倒 accumulated 集尘时无需拆卸整机管路，松开桶身快接卡扣即可分离集尘段完成清灰操作；侧边外置的过滤单元采用独立安装支架固定，后期更换滤材时无需拆解主机结构，日常维护操作便捷。设备推扶手采用双高度弯折设计，不同身高的操作人员都能找到舒适的施力角度，推行转向灵活，可轻松穿过车间常见的设备间隙与通道门洞。设备整体占地边界控制在0.8平方米以内，立式结构减少了水平方向的空间占用，可直接放置在生产线边的空余位置，无需预留过大的安装操作空间；底部脚轮采用带刹车的万向轮配置，定点作业时踩下刹车即可固定设备位置，不会因为作业时的管路拉扯出现移位。桶身顶部设置的密封泄压结构，可在集尘桶满溢或者过滤组件堵塞时自动泄压，避免桶内负压过高造成结构变形，提升设备长期使用的可靠性。侧边配置的管路挂架可在设备闲置时收纳吸尘软管与吸嘴配件，避免配件散落丢失，也让设备整体外观更规整，适配车间5S管理的摆放要求。
