工业滤筒式除尘过滤设备结构设计

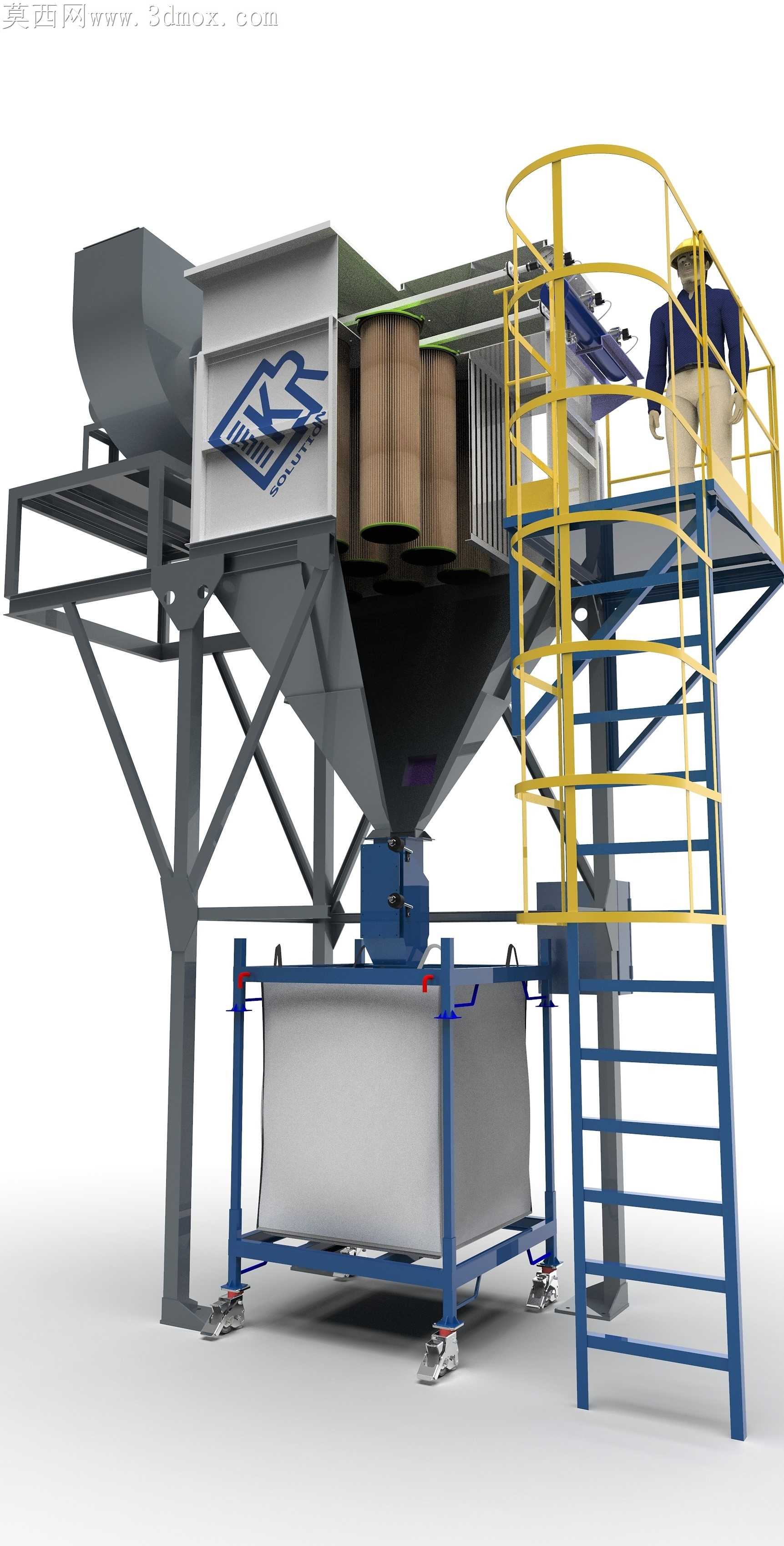

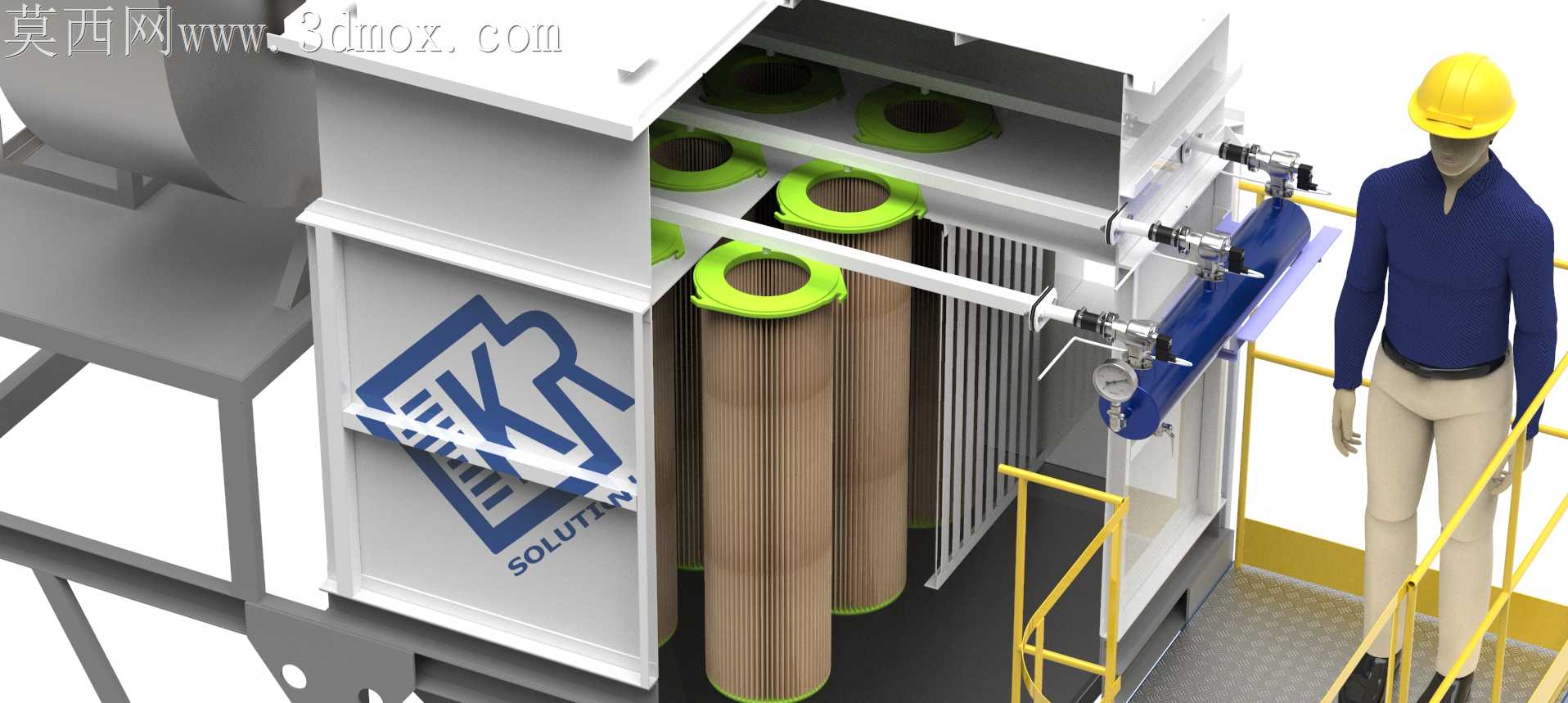

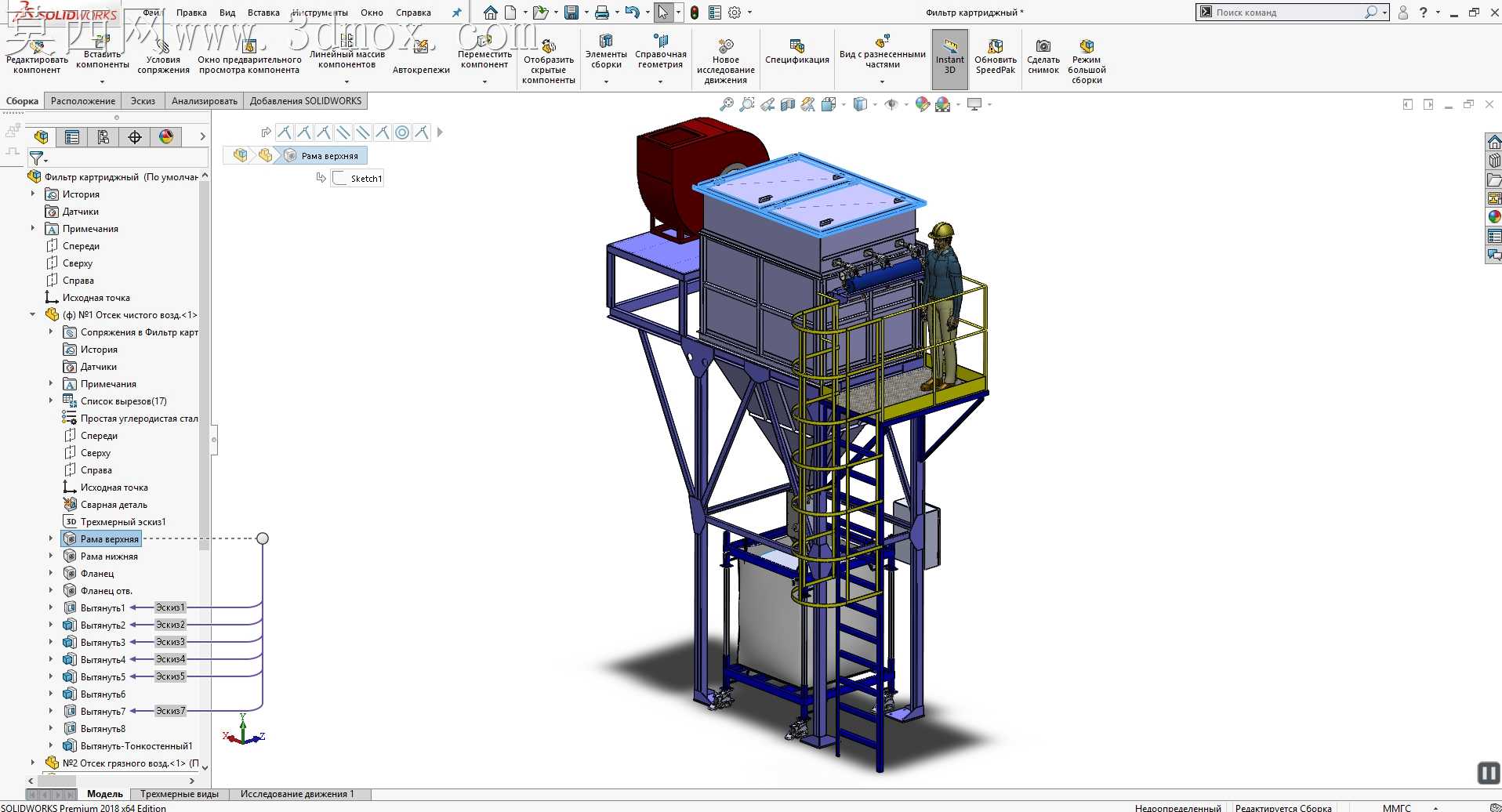

上次在车间调试同类型除尘设备时，爬梯焊缝处的焊瘤没磨平，巡检工人扶着梯子蹭破了劳保手套，这次做结构的时候特意把所有人员可触及的钢构件棱边都做了R3倒圆角处理，连护栏的拼接处都留了1.5mm的打磨余量，避免后续加工留毛刺。灰斗的锥角我反复核对了三次，之前做的小角度灰斗容易积潮结灰堵料，这次把锥度调到了62度，内壁还预留了衬板安装位，就算处理含纤维的粉尘也不会出现架桥堵料的情况，灰斗下方的接料框特意做了快拆结构，脚轮选了带刹车的万向脚轮，清灰的时候不用撬棍就能把接料车拖出来。滤筒安装位我留了0.8mm的装配公差，之前跨软件转STL格式的时候，滤筒安装座的安装面出现了0.3mm的曲面破面，我重新对齐了基准面补全了面组，保证滤筒装上去之后密封胶圈能完全压合，不会出现漏灰的情况。旁边的脉冲阀安装位我特意留了检修空间，之前现场换脉冲阀的时候要半个身子探进设备里，这次把阀组的安装位置往外挪了120mm，站在平台上就能伸手拆换阀芯，不用拆周边的护板。检修爬梯的踏步我做了防滑纹结构，护栏高度严格按1.2米的安全规范做，平台的格栅板留了5mm的漏灰间隙，不会在平台上积灰。之前做实训项目的时候，有同学把爬梯的支撑腿和主框架的连接位置算错了，爬上去的时候晃动感特别明显，这次我把爬梯的三个支撑点都和主框架的承重梁做了刚性连接，就算两个人同时站在平台上也不会有晃动感。接料框的密封我选了硅胶条密封，之前用橡胶条在高温粉尘环境下三个月就老化开裂，这次的硅胶条耐温能到180度，就算处理焊接烟尘也不会快速老化。设备的支脚我做了可调结构，地面不平整的时候能拧动支脚调水平，不会因为设备倾斜导致灰斗下料偏斜。滤筒上方的喷吹管我对齐了每个滤筒的中心，之前喷吹管偏了2mm，滤筒的清灰效果差了近三成，这次在结构上做了定位卡槽，装喷吹管的时候卡进卡槽就不会错位，不用反复调整位置。
