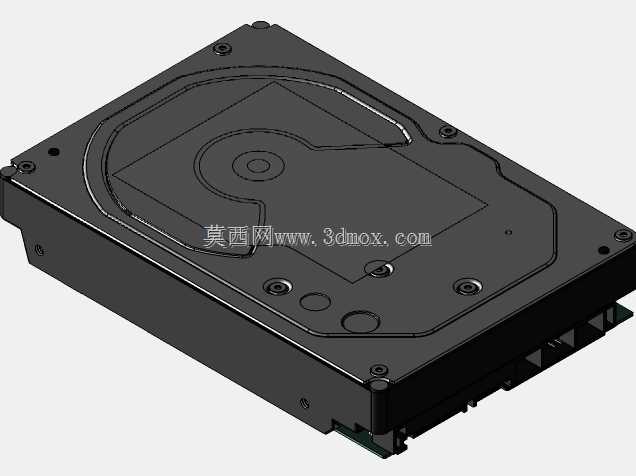

西数10TB NAS专用机械硬盘结构设计

这款NAS专用机械硬盘的三维结构设计，面向家庭私有云搭建、中小企业数据集中存储、工作室素材归档等核心应用场景，作为网络附加存储设备的核心存储载体，承担着7*24小时不间断运行下的大容量数据读写、多终端共享访问、数据冗余备份的核心功能，能够满足多用户同时调取高清视频素材、工程设计文件、备份归档资料的使用需求，适配多盘位NAS机箱的安装使用环境。设计过程中严格遵循存储行业通用的3.5英寸硬盘外形尺寸规范，整体外形边界完全符合SFF-8301标准要求，长宽高尺寸控制在标准3.5英寸硬盘的通用安装阈值内，可直接适配市面上绝大多数多盘位NAS机箱的硬盘托架、服务器硬盘仓以及台式机3.5英寸硬盘位，无需额外调整安装结构即可完成装配。硬盘的SATA连接接口位置、引脚定义完全匹配SATA3.0规范设计，接口处的结构避让充分考虑了SATA数据线、供电线的插拔空间，安装时不会出现接口干涉、线材弯折过度的问题，同时硬盘侧面的固定螺丝孔位完全遵循通用安装孔距标准，可通过标准硬盘螺丝直接固定在托架或仓体上，安装公差控制在极小范围内，避免出现安装错位、运行震动的问题。外观结构设计上，硬盘外壳采用标准的金属壳体结构，表面的标识区域做了平整化处理，可支持品牌标识、参数信息的贴附，壳体边缘做了圆弧过渡处理，避免安装过程中划伤操作人员或损坏机箱内部线材。硬盘内部的结构布局充分考虑了长时间运行的散热需求，壳体的结构强度能够支撑多盘位密集安装时的堆叠压力，不会因为相邻硬盘的挤压出现壳体变形，影响内部盘片、磁头的正常运行。整体设计兼顾了标准通用性与NAS场景的专用适配性，既可以直接用于NAS存储设备的组装搭建参考，也可以作为存储类设备结构设计的标准零部件模型，用于整机装配的干涉校验、布局模拟，帮助设计人员在整机开发阶段提前确认硬盘安装位的空间预留、接口朝向、散热风道规划是否合理，减少后续实物装配阶段的调整成本，也可用于存储设备相关的教学演示、结构展示场景，直观呈现3.5英寸NAS硬盘的外形结构与安装要点。
