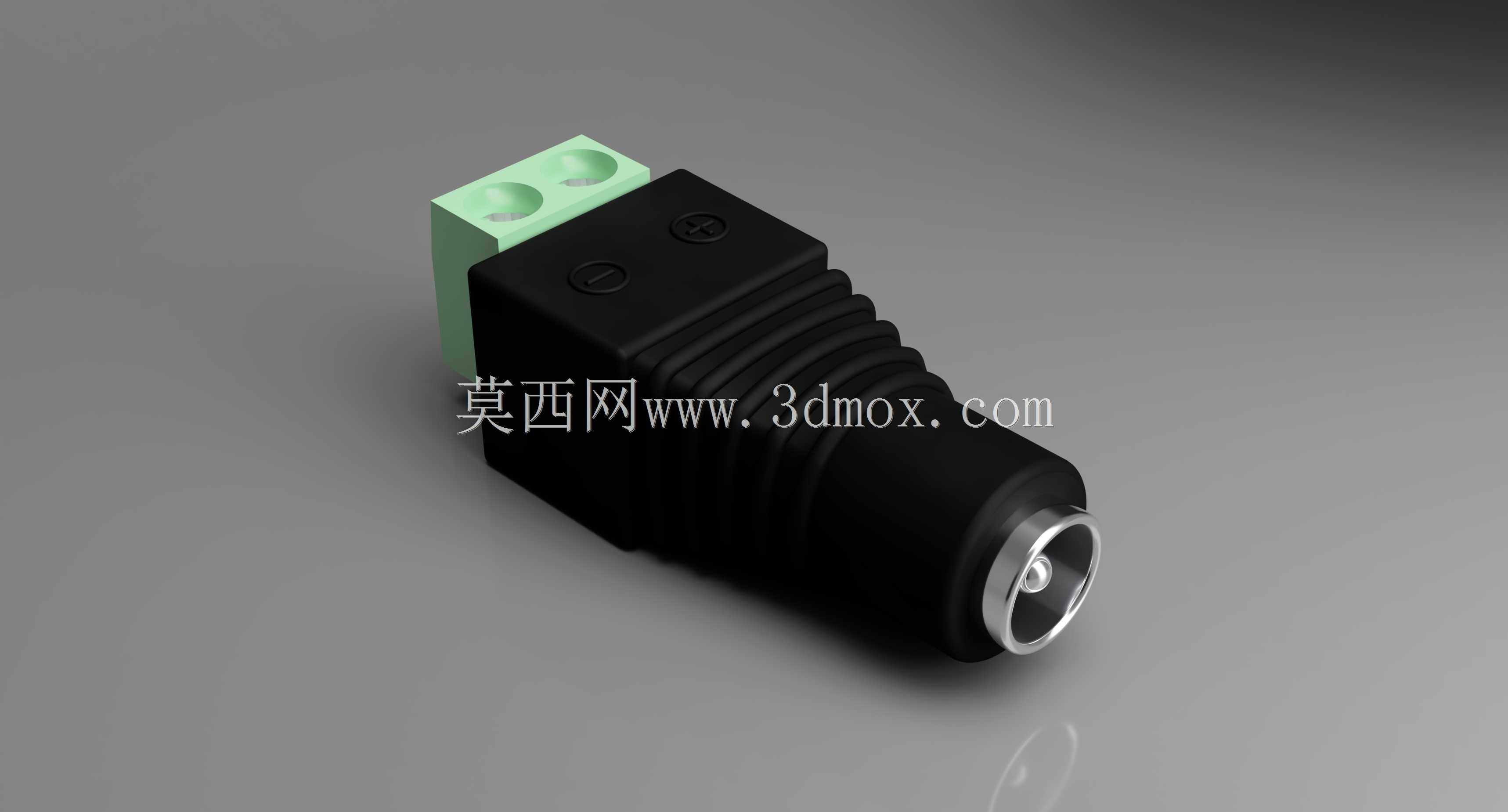

日常电子原型开发、小型设备接线作业中,这类直流桶形插孔适配器是十分常用的接线转接部件,尤其在桌面级电子制作、小型外设供电改造场景里,能省去焊接直流插头的繁琐步骤,通过尾部的螺钉锁紧端子即可完成导线与直流插孔的可靠连接,大幅提升接线、改线的作业效率。从结构设计来看,该部件主体采用绝缘塑壳结构,前端为标准规格的直流母座插孔,内壁嵌装金属导电衬套,保证与公头插合时的接触稳定性,减少接触电阻带来的压降与发热问题;插孔外侧设置的螺纹结构,可搭配配套的锁紧螺母,将整个适配器固定在设备面板、壳体的预制开孔上,安装时仅需在面板开出对应直径的圆孔,从外侧插入适配器主体,内侧旋紧锁紧螺母即可完成固定,无需额外设计复杂的安装卡扣或固定结构,

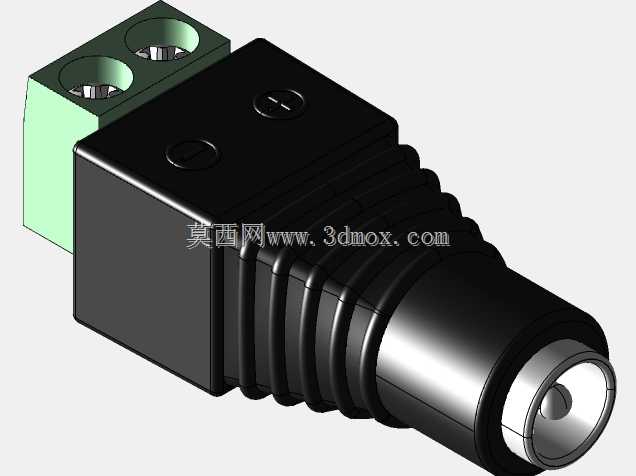

适配各类薄壳体设备的面板安装需求。尾部的接线端采用绿色绝缘端子座,设置两个独立的接线螺钉位,分别对应直流回路的正负极,接线时仅需剥去导线端部的绝缘层,将线芯插入端子孔内旋紧螺钉即可完成压接,无需焊锡、热缩管等辅材,即使是没有焊接经验的作业人员也能快速完成接线,同时螺钉压接的结构能提供足够的拉脱力,避免设备移动、拉扯导线时出现接线松脱的问题。塑壳表面设计的多道环形防滑筋,一方面能增加插拔时的手部摩擦力,方便在没有工具的情况下拧紧尾部的接线螺钉,另一方面也能增加塑壳的结构强度,减少日常插拔受力导致的壳体开裂风险。建模过程中需要重点把控几个核心尺寸边界:前端插孔的内径、深度要匹配对应规格的直流公头插针,保证插合时的松紧度适中,
既不会出现插接过松导致接触不良,也不会因过紧导致插拔困难;外侧螺纹的大径、螺距要与配套锁紧螺母匹配,同时要预留足够的螺纹长度适配不同厚度的设备面板;尾部端子的螺钉孔深度、压线范围要覆盖常用的导线线径,满足0.5-1.5平方毫米导线的压接需求;整体的外形轮廓要控制在合理范围内,避免在密集布线的设备内部占用过多安装空间,同时要保证正负极接线位之间的绝缘距离,避免高压差下出现爬电、击穿的风险。这类适配器除了用于电子原型制作,也常被用在小型监控设备、桌面外设、DIY供电模块的生产与改造中,相比焊接式的直流插座,可拆接线的设计更便于后期的维护与线路更换,出现接线故障时无需拆焊即可重新压接导线,大幅降低后期维护的时间成本。
建模时还需要注意金属导电部分与绝缘塑壳的配合公差,保证金属衬套与塑壳之间为过盈配合,避免多次插拔后金属衬套出现松动、移位,同时端子座与主体塑壳的结合位要设计定位结构,保证接线时端子不会随螺钉转动,提升接线操作的顺畅度。
