迷你PWM直流电机调速调光控制模块

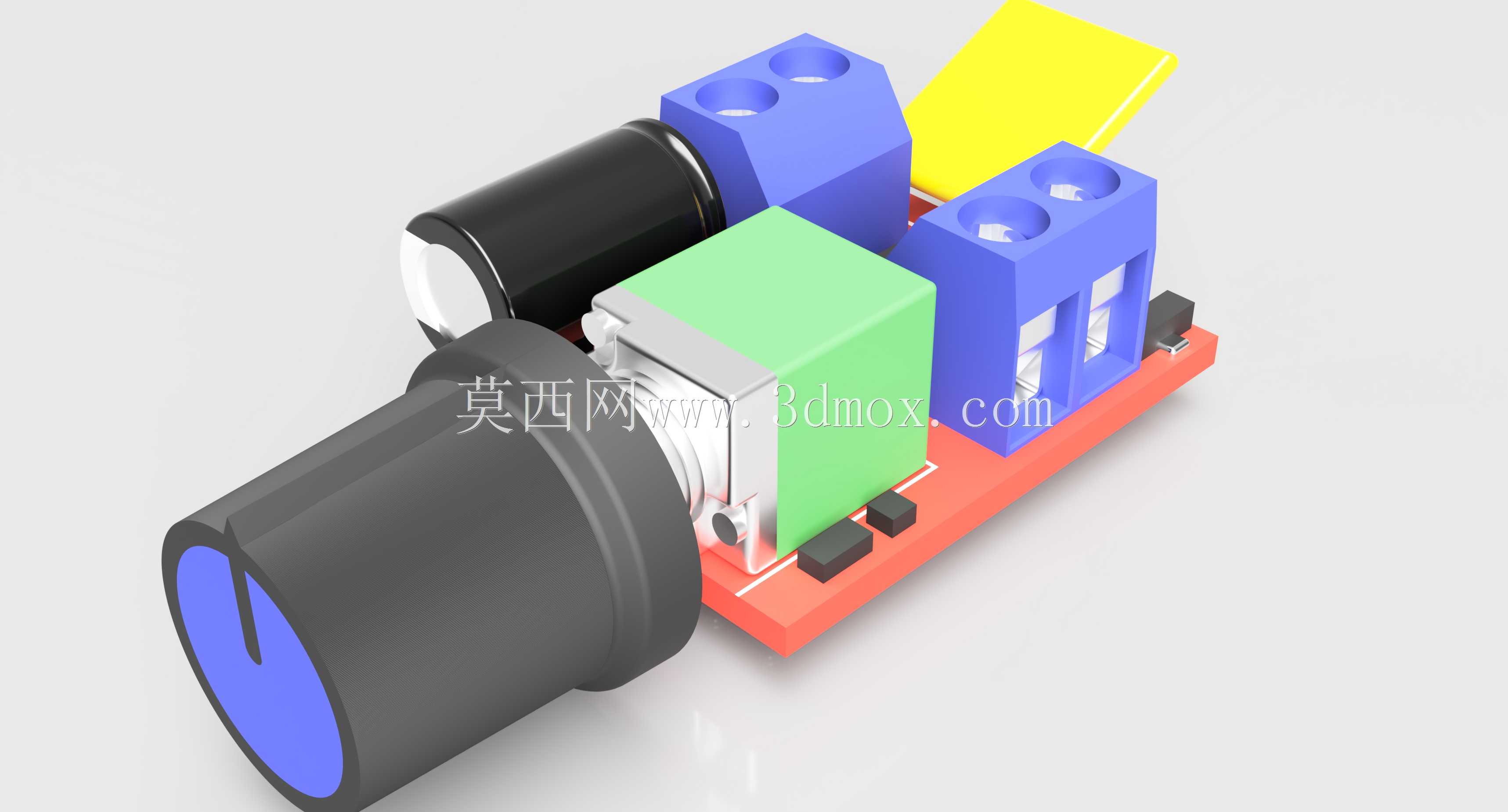

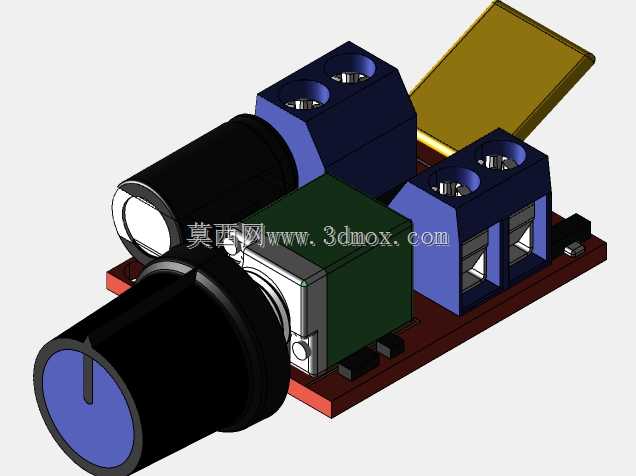

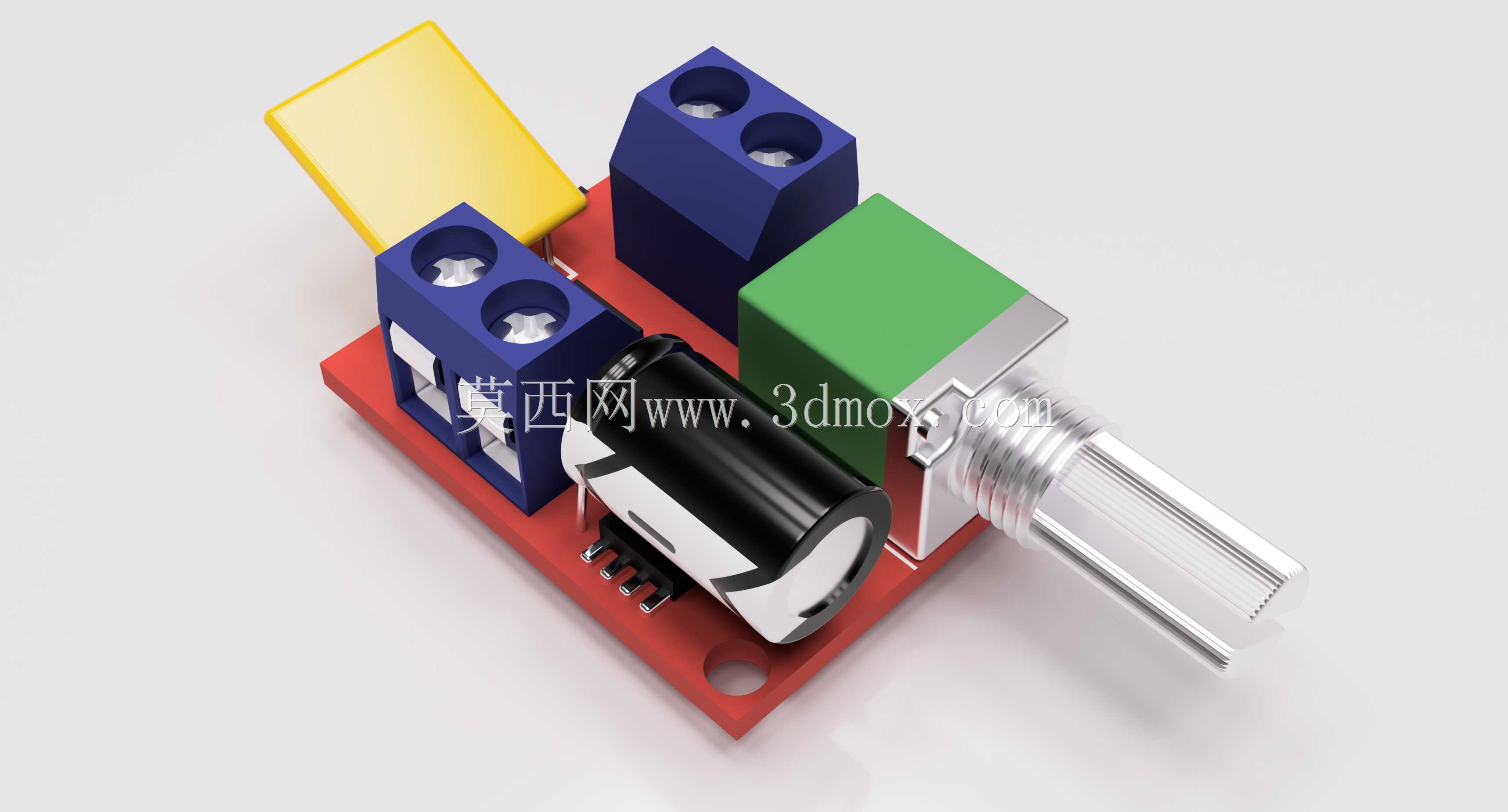

这款小型PWM控制模块，在桌面DIY设备、小型实验台架、家用照明改造场景中有着极高的出镜率，核心是通过脉冲宽度调制原理，实现对低压直流负载的功率调节，既可以驱动小功率直流电机完成转速无级调整，也能对接LED灯组实现亮度平滑调控，不会像串联电阻调压那样产生大量无效热耗，整体电能利用效率远高于传统线性调压方案。从结构设计来看，模块采用红色FR-4玻纤电路板作为承载基底，板上集成了核心PWM发生芯片、滤波电解电容、功率开关器件，同时预留了多组大电流接线端子，输入端与输出端的端子采用不同颜色做物理区分，蓝色端子用于电源输入与负载输出接线，黄色端子作为辅助功能预留接口，能有效避免现场接线时的正负极接反、输入输出混淆问题，端子的螺丝压线结构可以适配0.5-2.5平方毫米的多股铜芯导线，拧紧后能承受持续5A的工作电流，不会出现接触不良、接线端发热的问题。模块侧边安装的金属轴电位器是核心调节部件，电位器采用带螺纹的金属安装座，可以直接固定在设备面板上，通过配套的塑料旋钮就能完成参数调节，电位器的旋转角度与输出占空比线性对应，从最小占空比到满功率输出的旋转行程约270度，调节手感顺滑没有卡顿，低速调光或低速调速时不会出现跳变、频闪的问题。板载的黑色铝电解电容紧贴功率器件布置，能有效滤除电源输入端的纹波干扰，避免电机运转时的反电动势冲击核心控制芯片，提升模块在复杂电磁环境下的工作稳定性。从安装边界来看，整个模块的长宽尺寸控制在极小范围内，电路板边角预留了两个圆形安装孔，可以通过M3螺丝直接固定在设备内部的安装支架上，不需要额外设计复杂的固定结构，模块整体高度不超过20毫米，即使是内部空间局促的小型手持设备、桌面小装置也能轻松容纳。在实际选型使用时，这款模块适配3V到35V的宽幅直流电压输入，覆盖了常见的锂电池组、低压开关电源、适配器供电场景，不管是小型传送带的转速调节、DIY台钻的转速控制，还是工作室摄影灯的亮度调整、水族箱照明的调光控制，都能直接对接使用，不需要额外添加外围电路。建模过程中对每个部件的装配间隙做了精准还原，接线端子的插拔空间、电位器的螺纹啮合长度、电容与周边器件的安全间距都按照实际生产的工艺要求做了校验，既保证了模型外观的还原度，也能直接用于设备内部的结构干涉检查、安装位置模拟，帮助结构设计人员在整机设计阶段就完成模块的布局规划，避免后期打样时出现空间不足、接线不便的问题。
