环形WS2812LED光子控制载板结构

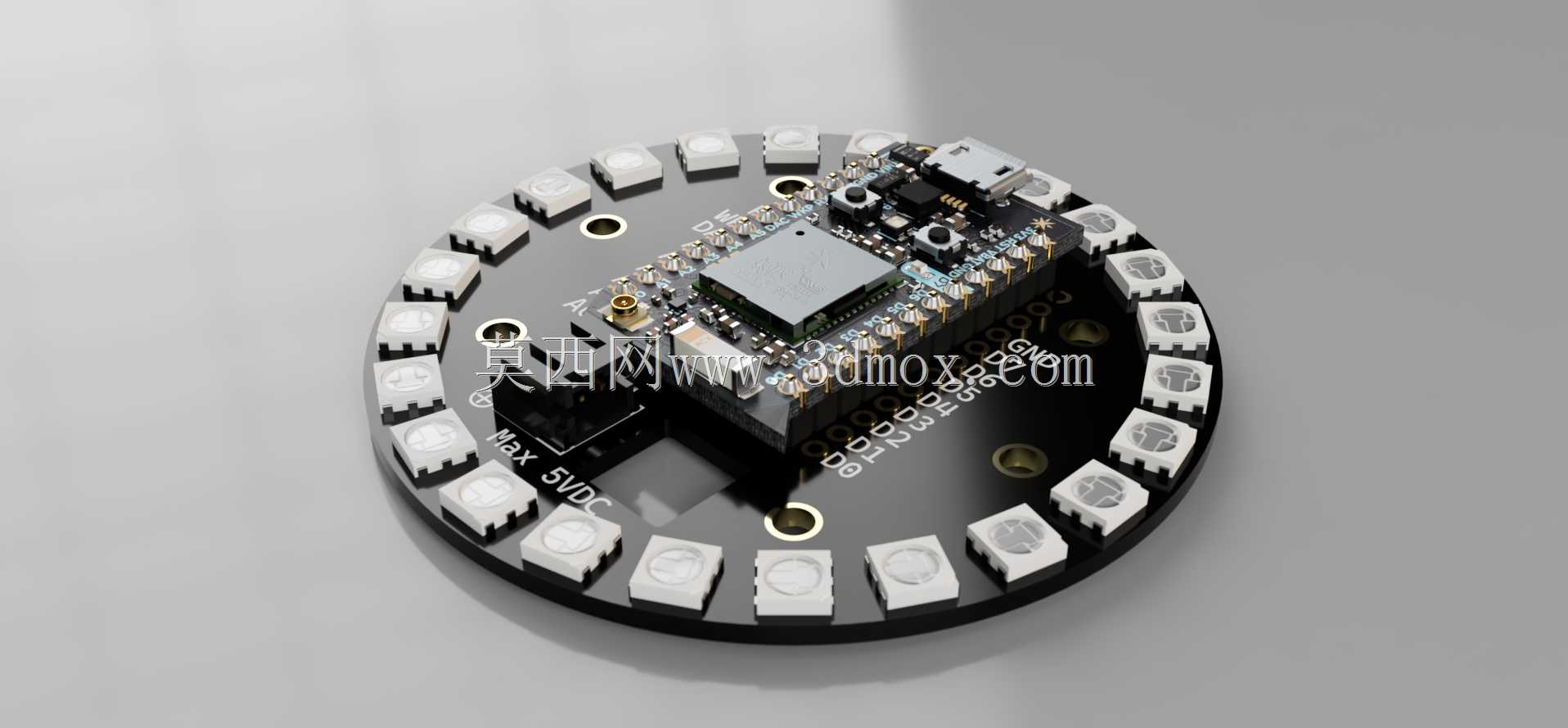

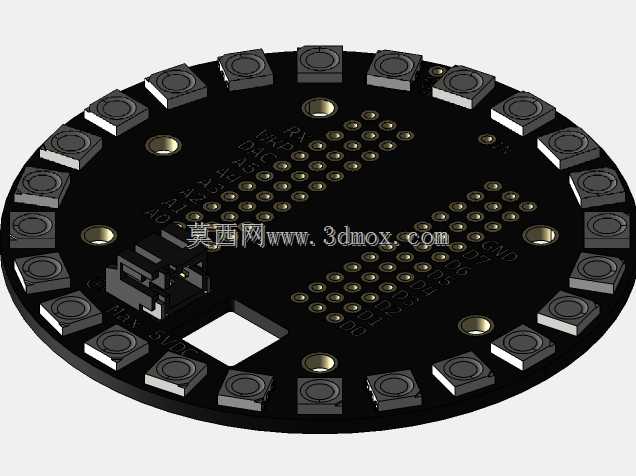

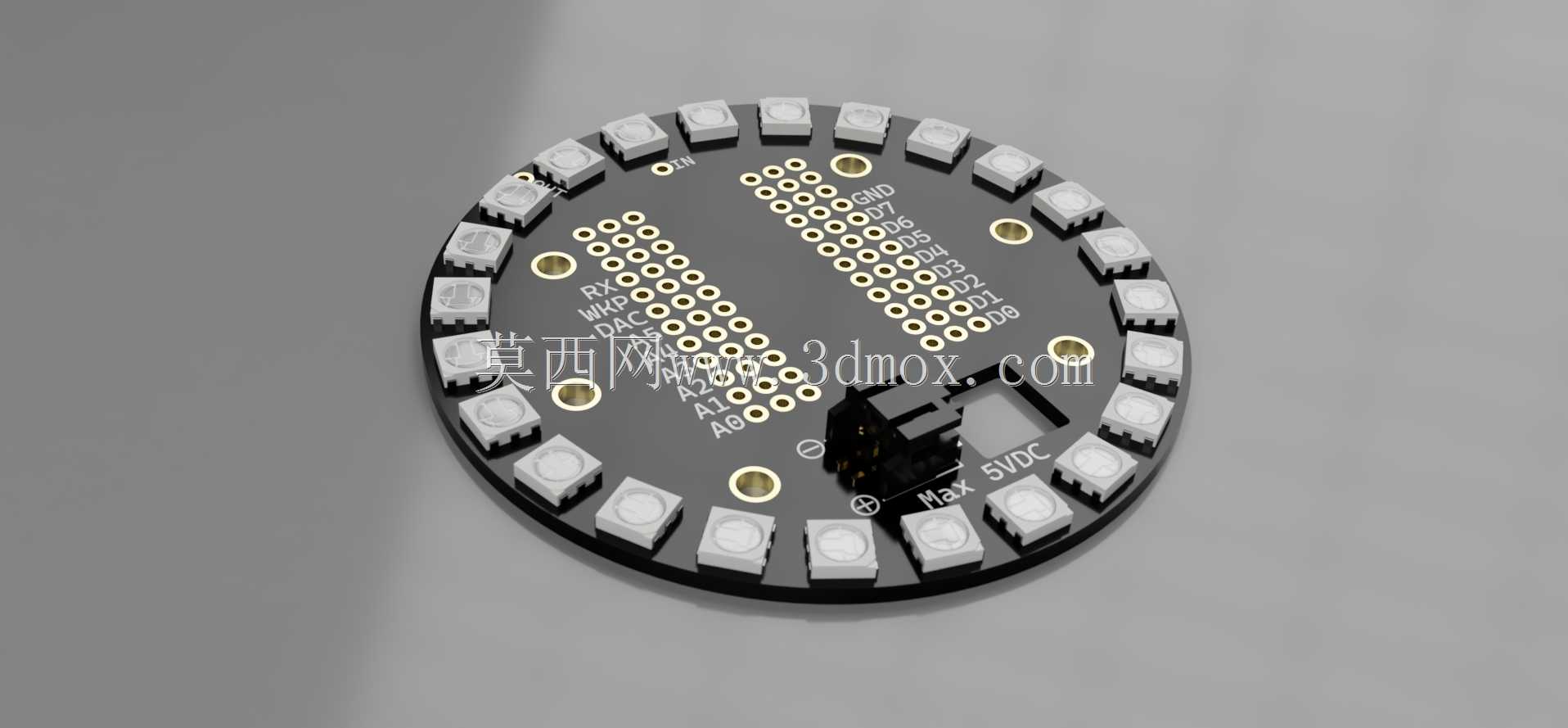

这款环形灯控载板的设计，最初是面向DIY创意灯光装置、小型互动艺术展品的硬件集成需求，在桌面氛围灯、展会互动装置、创客教育实训项目中都有适配空间。整体采用正圆形环形布局，核心控制模块居中布置，灯珠沿环向等距排布，这种排布方式能实现360度无暗区的环形发光效果，避免单侧布光带来的照度不均问题。设计过程中优先考虑了家用FDM3D打印机的成型适配性，原始参考结构的支撑冗余过多、薄壁特征过薄，普通桌面级设备打印时容易出现翘边、断料、特征缺失的问题，重新优化后的结构将安装孔位、支撑筋位的厚度调整到1.5mm以上，同时在控制模块的安装区域预留了足够的插接空间，MicroUSB接口、JST连接器的插拔操作不会被环形灯板的结构干涉。从安装边界来看，环形载板的外径控制在60mm级别，中心控制模块的安装区域预留了22mm见方的平整安装面，四个定位孔沿中心对称布置，孔位直径适配M2规格的自攻螺丝，既可以直接固定在3D打印的外壳基座上，也能通过铜柱叠加固定其他扩展模块。载板上的每颗WS2812灯珠都预留了独立的焊盘走线，环向走线的宽度经过核算，能满足整圈灯珠全功率点亮时的载流需求，避免局部走线过窄导致的压降问题，灯珠的排布间距经过反复调整，相邻灯珠的发光角度刚好衔接，点亮后不会出现明显的颗粒感，也不会因为间距过小导致焊接时相邻焊盘连锡。控制模块的固定位采用沉台设计，模块安装后表面与环形灯板的上表面基本齐平，不会突出灯板平面，后续加装柔光罩时不需要额外预留避让空间，柔光罩可以直接贴合在灯板上表面，装配难度大幅降低。载板背面预留了走线槽，供电线、信号线可以从背面的槽位引出，不会在安装面出现凸起的线材，保证整个载板安装后贴合平整，不会因为线材挤压出现倾斜。在功能适配层面，这款载板可以直接兼容光子、火花类核心控制模块，不需要额外焊接转接板，模块插接后就能直接实现灯珠的单灯独立控制，支持全彩调光、动态灯效编程，既可以作为独立的环形氛围灯使用，也能作为大型灯光装置的子单元，多个载板可以通过预留的信号级联接口串联，扩展成更大规模的灯光阵列。设计时还考虑了散热需求，每颗灯珠的焊盘都做了加宽处理，能通过铜箔辅助散热，长时间全功率点亮时灯珠的温升控制在合理范围内，不会因为过热导致灯珠光衰过快。
