5吨12米臂长船用液压甲板悬臂起重设备

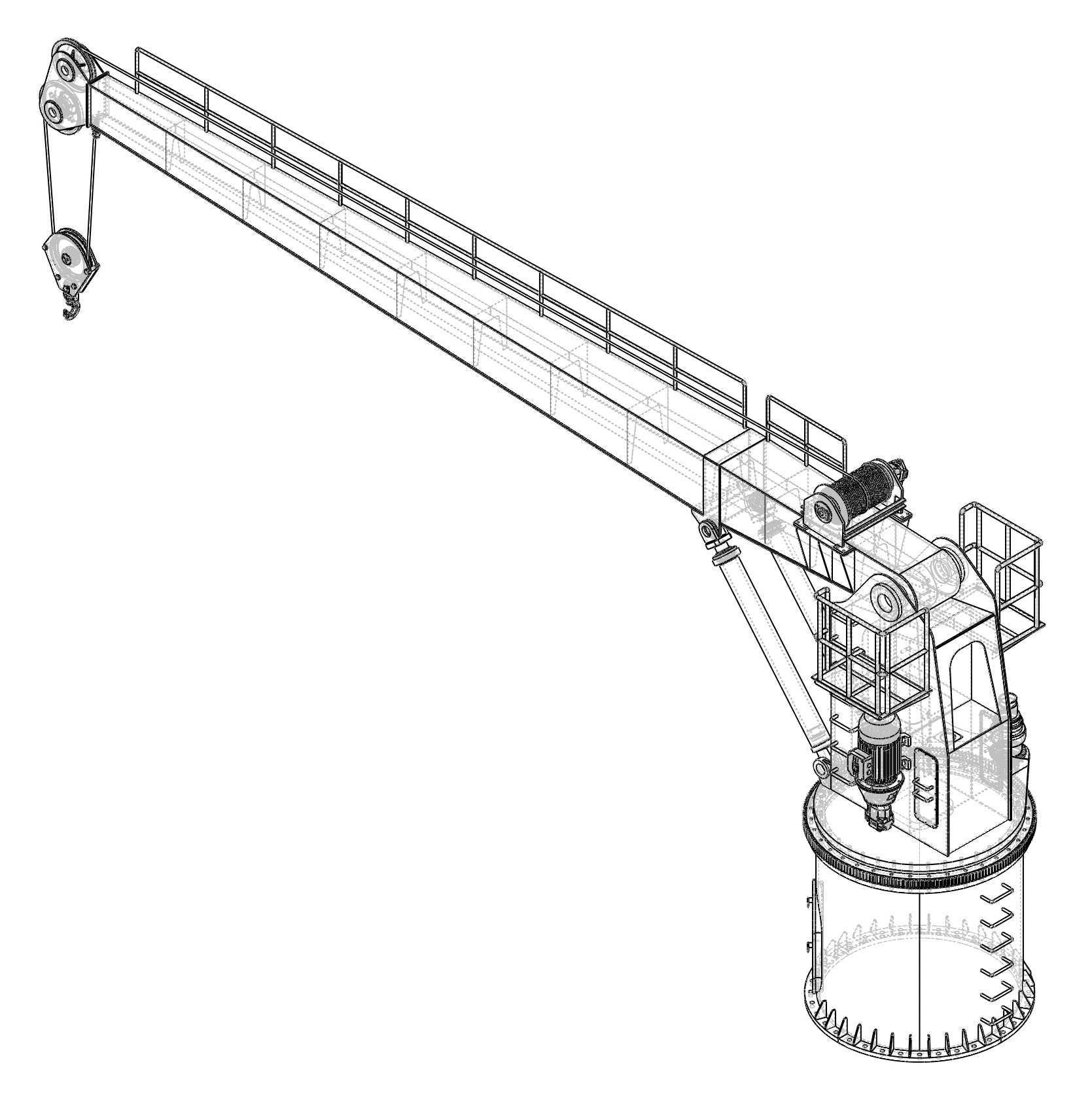

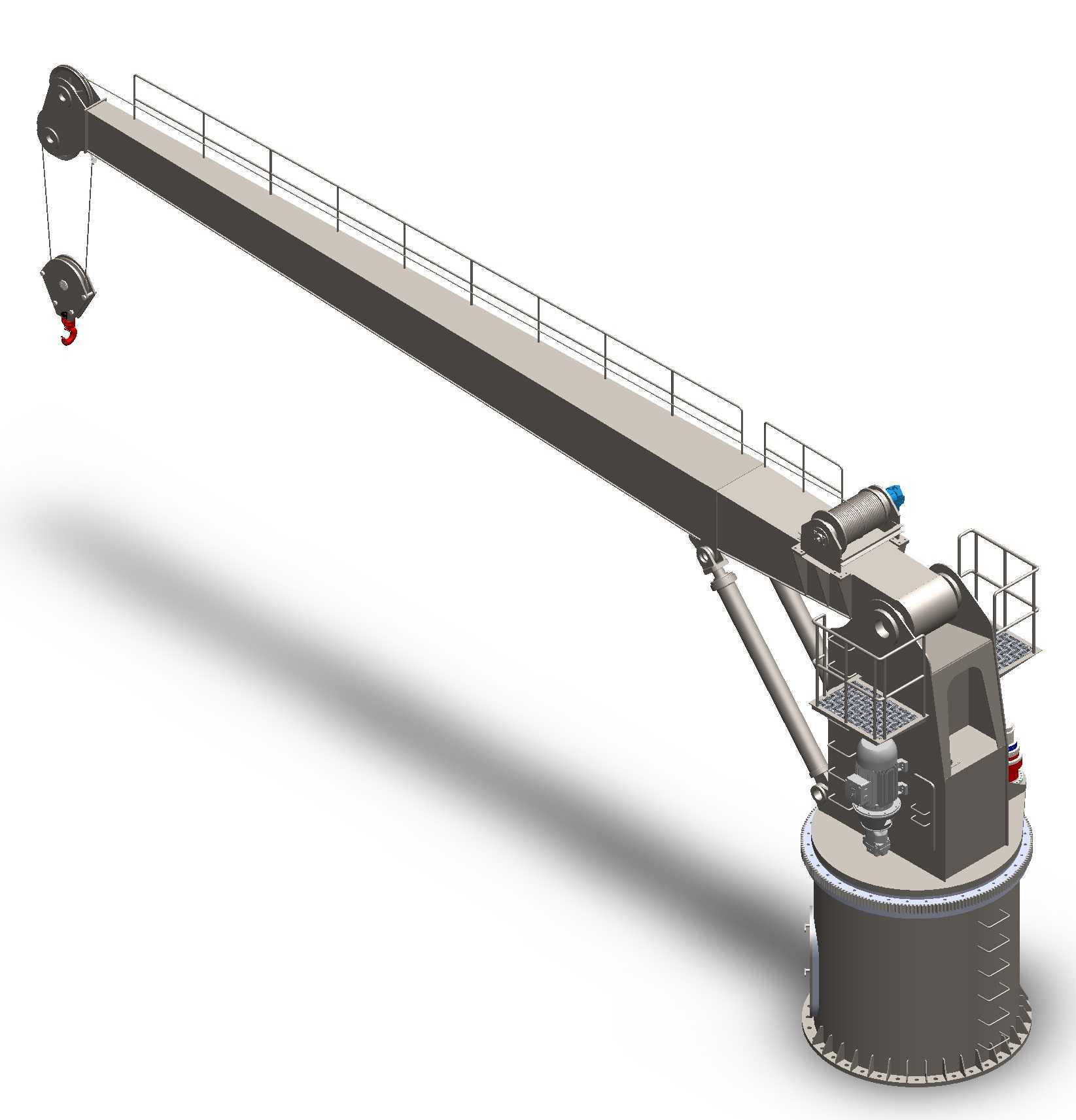

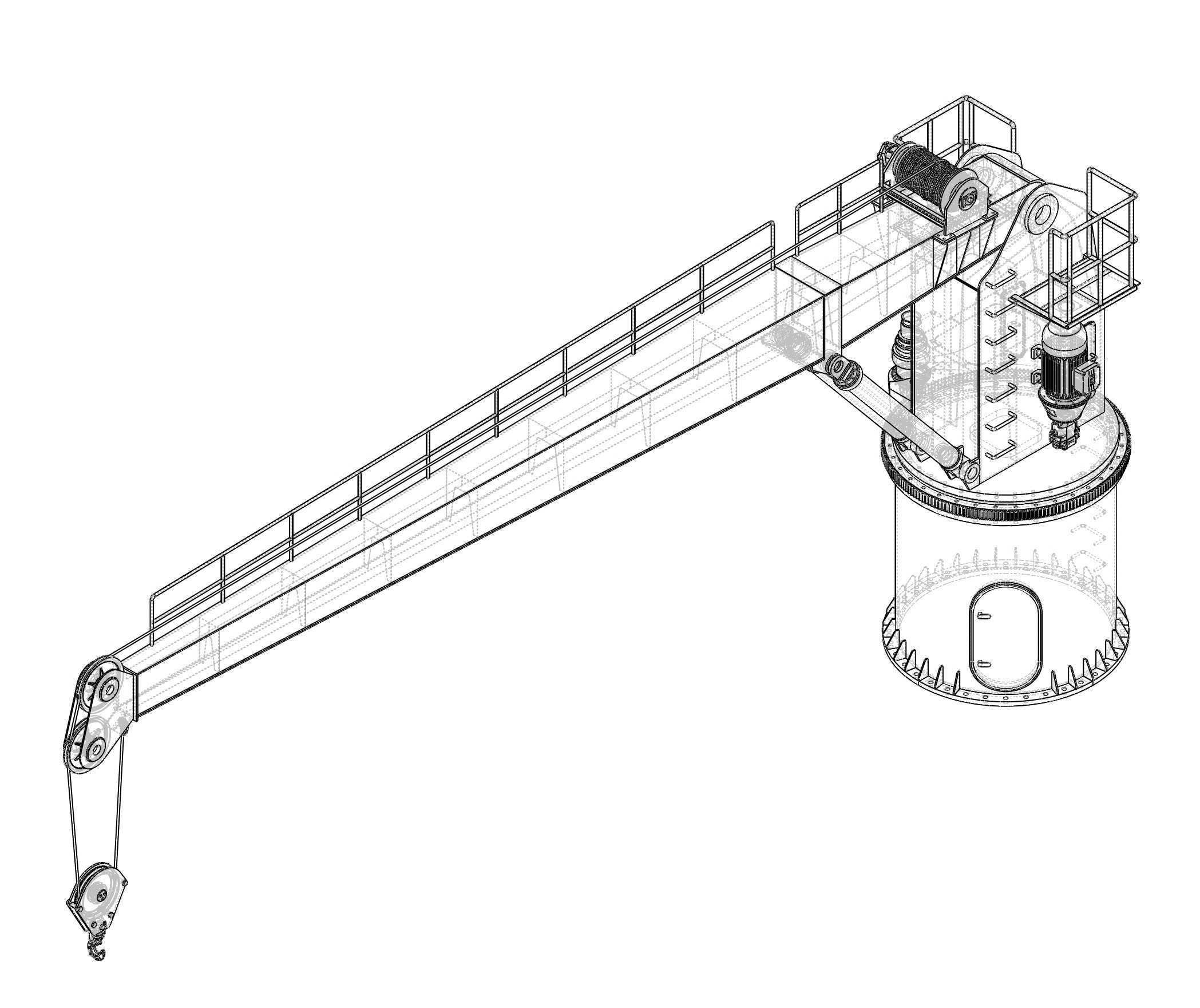

这款甲板悬臂起重设备主要应用于内河及近海作业船舶、工程驳船、海上浮动平台的甲板作业场景，承担船载货物转运、水上施工物料吊装、船用设备检修拆装、锚链及水上作业属具吊运等核心作业任务，可适配开阔水域无岸基起重支持的独立作业需求，也可配合拖船完成靠泊作业中的物料传递、水上施工构件的定点就位作业。设备采用立柱式悬臂回转结构，底部为圆柱形安装基座，基座预留标准法兰连接接口，可直接与甲板预埋的承重基座通过高强度螺栓组刚性连接，安装时需匹配甲板承重结构的载荷分布要求，基座底部与甲板接触面需做防滑及密封处理，避免长期受海水盐雾侵蚀出现连接松动或结构腐蚀。悬臂采用多节段变截面箱型梁结构设计，在保证12米最大作业幅度下结构刚度的同时，尽可能降低臂架自身重量，减少基座承重载荷，臂架侧面设置连续安全防护护栏，可供检修人员沿臂架行走完成滑轮组、变幅油缸的日常维护作业，臂架前端设置导向滑轮组与吊钩总成，吊钩配备防脱锁止结构，可避免吊装作业中吊索意外滑脱引发安全事故。设备采用全液压驱动方案，集成回转机构、变幅驱动、起升卷扬三大液压执行单元，液压管路沿臂架与立柱内部走线，外部设置防护盖板隔绝海水、雨水侵蚀，液压系统配置过载保护、压力补偿功能，可在船舶随波浪出现横摇、纵倾的工况下保持稳定的吊装输出，避免载荷出现大幅晃动。设计阶段充分考量船用作业的特殊环境，整体结构做圆角过渡处理减少应力集中，外露金属部件预留防腐涂装工艺余量，运动副位置配置防水密封结构，可适应高盐雾、高湿度、温差变化大的水上作业环境。设备作业覆盖范围为基座中心向外12米半径区间，最大额定起重量为5吨，在小幅度作业区间可保证额定载荷稳定起升，大幅度作业时可根据载荷曲线匹配对应吊重，适配不同重量的物料吊运需求，立柱回转机构可实现360度全范围回转，可覆盖甲板周边大部分作业区域，无需额外移动设备即可完成多方位物料转运。变幅油缸采用双缸对称布置，驱动臂架平稳完成俯仰动作，可根据作业高度需求灵活调整臂架仰角，起升卷扬机构设置在臂架根部靠近回转立柱位置，优化整体重心分布，降低回转作业时的转动惯量，提升回转动作的平稳性。
