立式常压50KL储料储液罐体结构

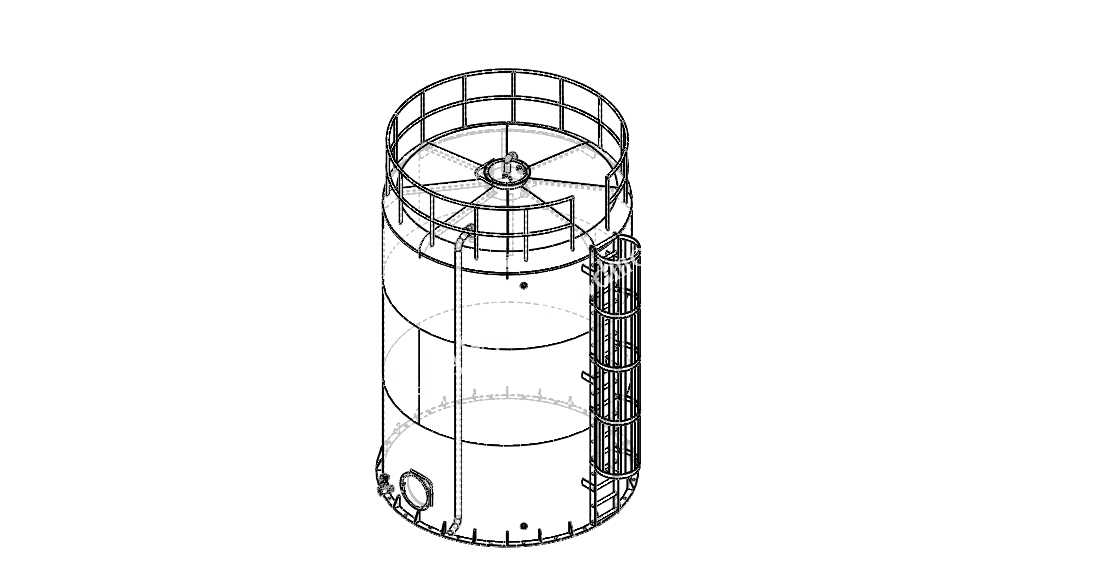

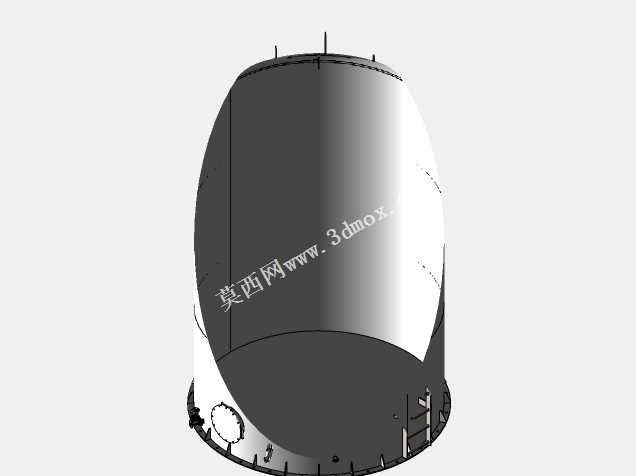

在化工原料仓储、食品加工原液暂存、工业水处理药剂存储、粮油加工物料中转等多个工业生产场景中，立式大容量储罐都是核心的静态存储类设备，这类设备承担着液态、半流态工业物料的密闭存储、暂存中转功能，是生产链路中衔接上游生产出料与下游加工取用、成品灌装环节的关键载体，能够有效平衡不同生产工段的产能差，保障连续生产过程中的物料缓冲需求，减少物料转运过程中的溢散、污染与损耗。这款50千升容量的立式储罐采用圆柱形筒体结构设计，整体为竖直落地式安装形态，筒体上下采用标准椭圆封头做密封处理，相比平顶结构能够更好地分散内部物料静压力，降低筒体焊缝处的应力集中风险，提升长期带料存储的结构稳定性。罐体顶部设置了环形安全操作护栏与中心检修人孔，护栏采用格栅式防滑设计，能够为顶部巡检、阀门操作、仪表校准的作业人员提供可靠的安全防护，避免高处作业坠落风险；中心人孔采用快开式压盖结构，方便检修人员进入罐体内部开展清洁、焊缝探伤、内衬修补等作业。罐体侧面沿竖直方向布置了外置笼式爬梯，爬梯与筒体之间采用分段式支撑脚连接，既保障爬梯的结构刚度，又避免爬梯与筒体焊缝直接受力，爬梯踏步采用防滑花纹结构，适配户外雨天、冬季结霜场景下的安全攀爬需求；筒体下部侧壁设置了侧装式人孔与出料接口，侧人孔位置距离罐底预留了足够的操作空间，方便人员开展罐底淤积清理、出料阀维护作业，出料接口的高度设计匹配常规工业管道的安装标高，能够直接对接车间物料输送管道，减少额外的弯头转接带来的流阻损失。在设计过程中，这款储罐充分考虑了现场安装的边界条件，整体外径控制适配常规工业厂区的设备通道运输宽度，罐体总高度满足室内厂房的层高限制与室外安装的防雷安全距离要求，底部预留了标准化的裙座安装孔位，可直接通过地脚螺栓固定在混凝土基础上，基础施工时只需匹配预留孔位的间距与承载要求即可，无需额外做定制化的基础改造。罐体内部还设置了沿程液位测量的导向管结构，能够适配浮球式、雷达式等多种液位检测仪表的安装，方便生产过程中实时监控罐内物料存量，配合进出料阀门实现物料存储的自动化管控；筒体外部预留了多个仪表接口与伴热装置安装位，可根据存储物料的特性加装温度传感器、压力变送器，或是在北方低温场景下加装伴热带与保温层，避免高凝点物料在罐内凝固板结。整体结构在满足大容量存储需求的同时，兼顾了日常操作的便捷性、长期运行的安全性与不同场景的适配性，能够覆盖多数常温常压下的工业物料存储需求，结构设计符合常压容器的通用强度规范，焊缝布置避开了应力集中区域，有效延长设备的整体使用寿命。
