通勤运动自行车车架结构三维设计

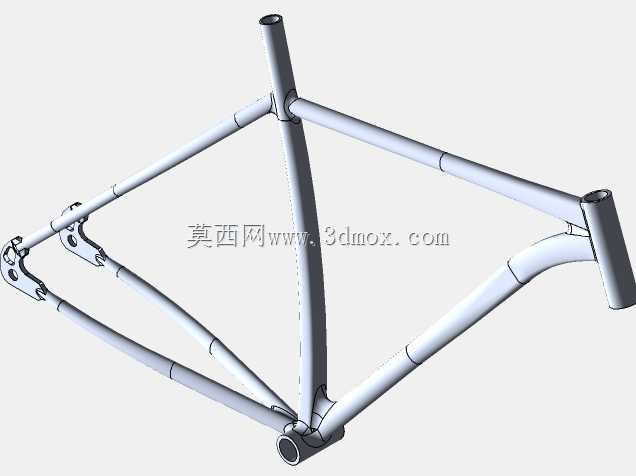

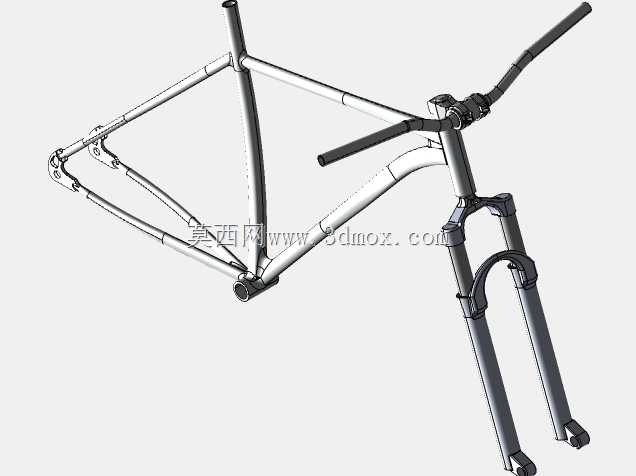

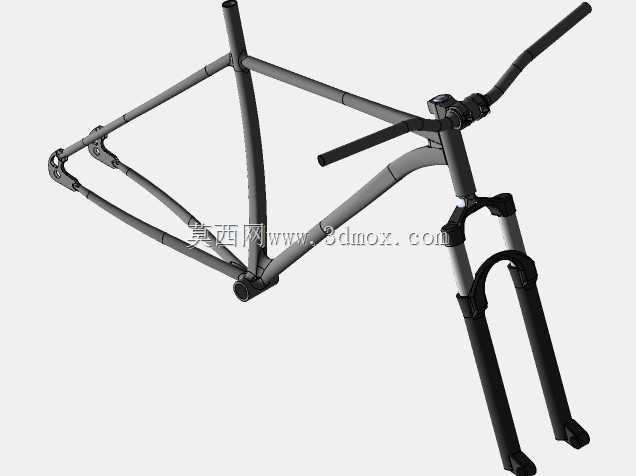

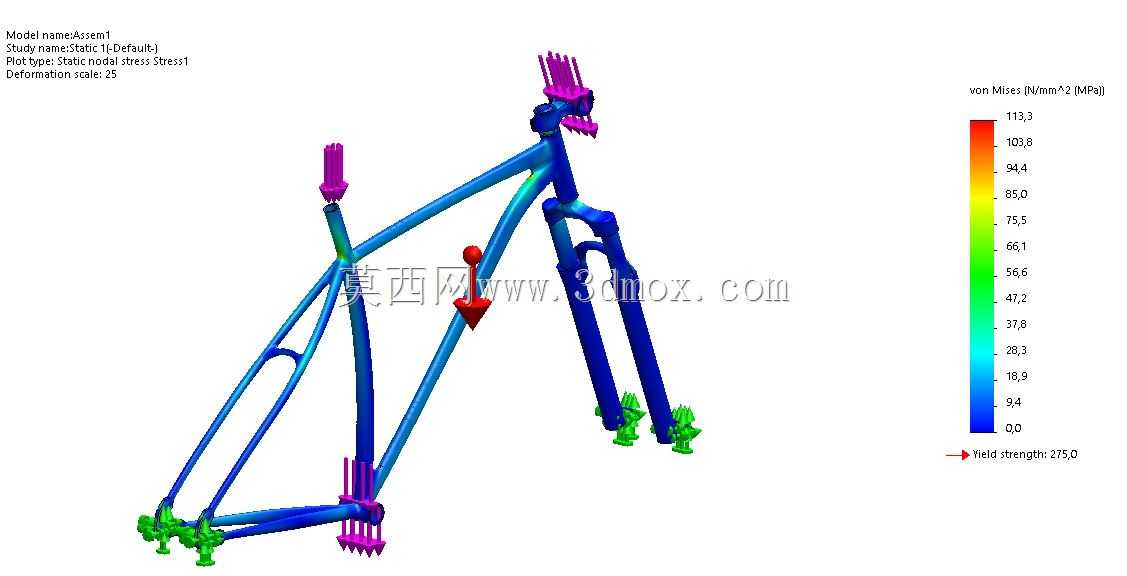

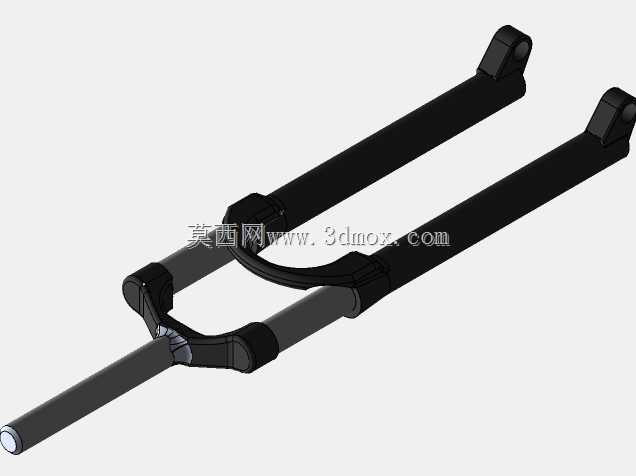

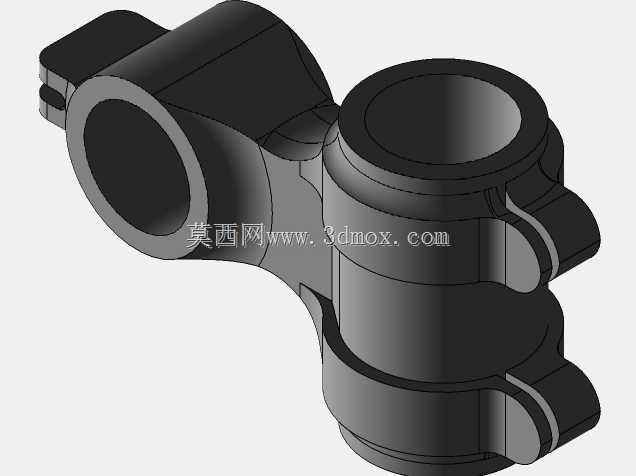

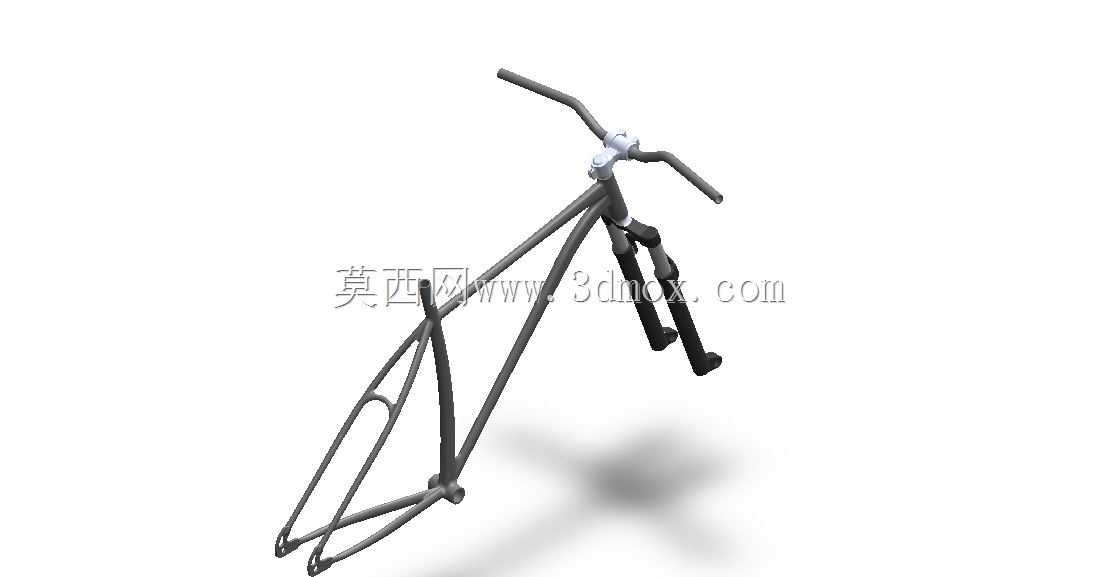

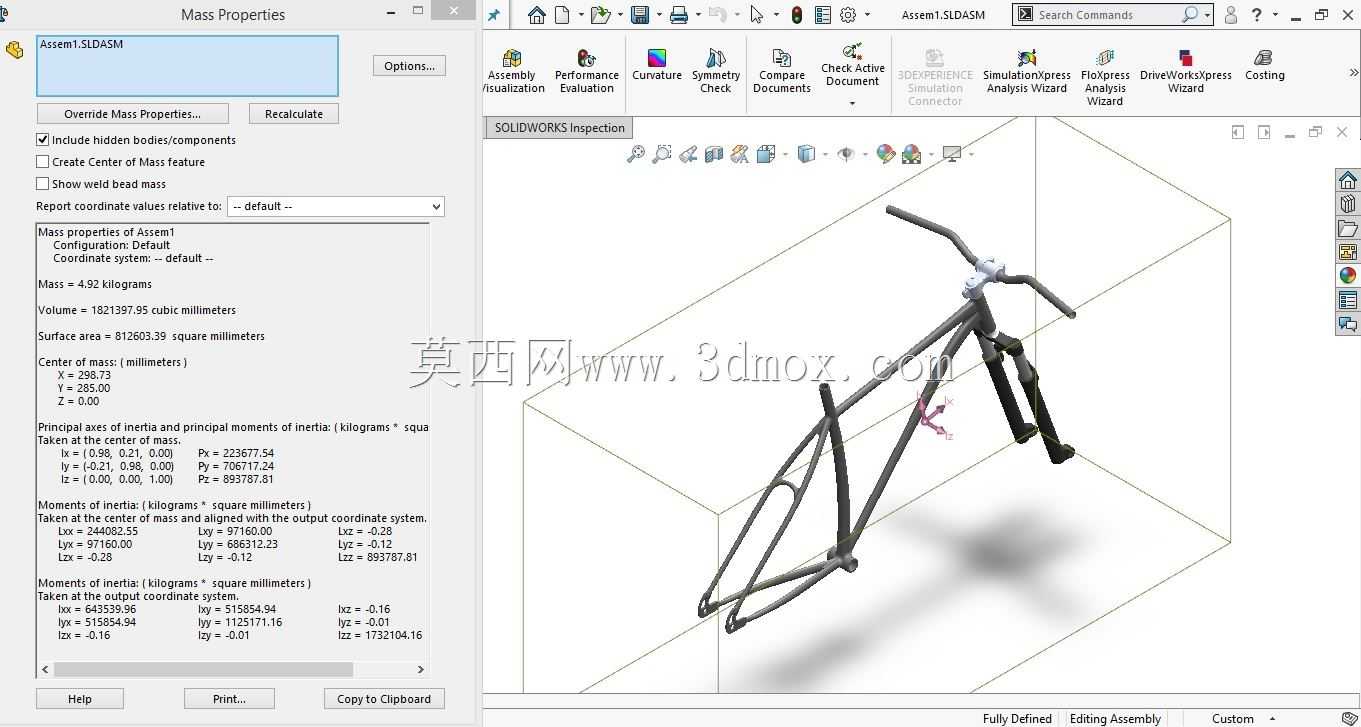

日常做整车配套设计时，车架作为自行车的核心承载基体，所有走行、转向、传动部件的安装基准都要围绕车架的管位布局来匹配，不管是城市通勤代步车、入门运动山地车还是休闲公路车，车架的几何参数直接决定了整车的骑行姿态、载荷分布与操控反馈。这套车架采用经典的菱形双三角管架布局，上管、下管、座管与后下叉、后上叉形成的闭合受力结构，能在控制整体重量的前提下，兼顾垂直方向的载荷承载与侧向的抗扭刚度，应对日常铺装路面骑行、轻度非铺装路面颠簸时的受力需求。设计过程中首先要敲定的是头管角度与立管角度，头管的倾角直接关联前叉的拖距，决定转向时的回正力矩，太灵敏的设定会让高速骑行时操控发飘，太迟钝则会让低速转向过于沉重，适配日常通勤与轻度运动场景的设定会取中间值，兼顾城市穿行的灵活度与长距离骑行的稳定性。立管角度则直接决定了骑行时的踩踏发力角度，匹配常规700C轮组或者26寸山地轮组时，立管角度要配合曲柄长度、坐垫前后调节范围，保证踩踏时膝关节的运动轨迹在合理受力区间，减少长期骑行的运动损伤。安装边界上，头管位置预留了标准的碗组安装位，适配常规口径的有牙或者无牙前叉舵管，前叉肩位的安装间隙要匹配选定的轮组胎宽，避免转向时轮胎与下管、叉腿发生干涉；中轴位置采用标准的五通安装规格，可适配常见的方孔、花键或者压入式中轴组件，后下叉的开档尺寸匹配常规后轮花鼓的安装宽度，后上叉与座管的衔接位置预留了坐垫导轨夹的安装空间，座管的插入深度要满足不同身高用户的调节范围，同时设置安全插入深度标识，避免调节过量导致立管受力断裂。后叉末端的勾爪设计兼顾了轮组快拆安装与传动系统的张紧调节空间，碟刹安装座或者V刹柱的位置要严格匹配轮组刹车边或者碟片的安装基准，保证刹车时的制动力均匀，不会出现蹭碟、刹车偏磨的问题。管件的壁厚设计做了差异化处理，头管、五通这些受力集中的区域适当增加壁厚，提升连接处的抗疲劳强度，上管、后上叉这些主要承受弯曲载荷的区域在保证刚度的前提下适当优化壁厚，控制车架整体重量，管件之间的焊接衔接位置做了平滑过渡处理，减少应力集中，避免长期交变载荷下出现焊缝开裂的问题。实际应用中，这套车架可适配城市通勤车的挡泥板、货架安装孔位预留，也可满足入门运动车型的轻量化改装需求，不管是做整车量产的原型验证，还是个人改装的结构参考，都能提供准确的安装基准与受力参考。
