木薯切片加工设备结构设计

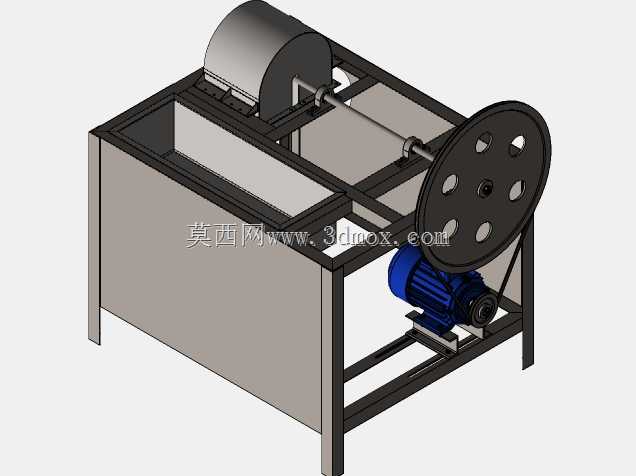

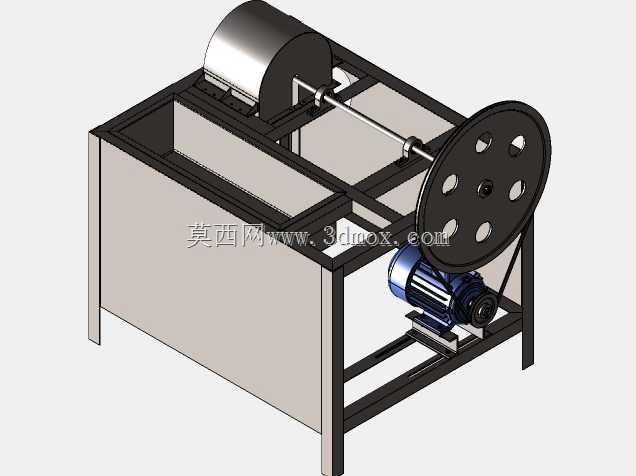

该设备针对根茎类农产品初加工场景设计，核心用于木薯的连续切片作业，适配小型农产品加工坊、产地初加工点的生产需求，可将清洗后的整根木薯切削为厚度均匀的片状物料，为后续烘干、制粉、食品加工等工序提供合格的预处理原料，相比手工切片能大幅提升作业效率，降低人工劳动强度，同时保证切片厚度一致性，减少原料切削损耗。设备整体采用框架式方管焊接机架作为承载主体，机架下部预留动力单元安装空间，中部设置物料输送与切削腔体，上部布置切削执行组件，整体安装边界紧凑，无需复杂地基固定，放置于平整硬化地面即可完成安装调试，适配小型加工场地的空间限制。动力传递采用三角带传动结构，电机输出端通过带轮将动力传递至切削主轴，大直径从动带轮兼具减速与增大输出扭矩的作用，可匹配额定转速下的切削线速度要求，避免切削过程中出现卡滞、木薯碎裂的问题，带传动结构同时具备过载缓冲能力，可在进料量突增时保护电机与切削部件不受刚性冲击损坏。切削腔体上方设置半封闭防护罩，避免切削过程中物料碎屑飞溅，同时预留进料开口方便人工推送待加工木薯，切削主轴上安装专用切削刀具，刀具与主轴的连接采用快拆结构，方便后期打磨、更换刀具时快速拆装，无需拆解整体机架结构。设备侧面设置敞口式出料区域，切削完成的木薯片可直接从腔体侧部落入下方接料容器，无需额外设置出料输送结构，简化整体构造的同时降低设备制造成本，适配小规模加工场景的成本控制需求。机架底部设置四个支撑腿，支撑腿底部可加装减震垫，降低设备运行过程中的振动传递与运行噪音，电机安装位置设置可调式张紧结构，可通过调整电机安装座的位置调整三角带张紧度，补偿带轮长期运行后的磨损伸长量，保证动力传递效率。整体结构设计优先考虑加工场景的实用性，所有外露传动部件均设置防护结构，避免作业过程中发生安全隐患，各部件的装配公差预留合理，普通机加工条件即可完成零部件加工与整机组装，无需高精度加工设备，适合基层加工场景的设备制造与维护需求。
