五色直插式通孔发光二极管元件

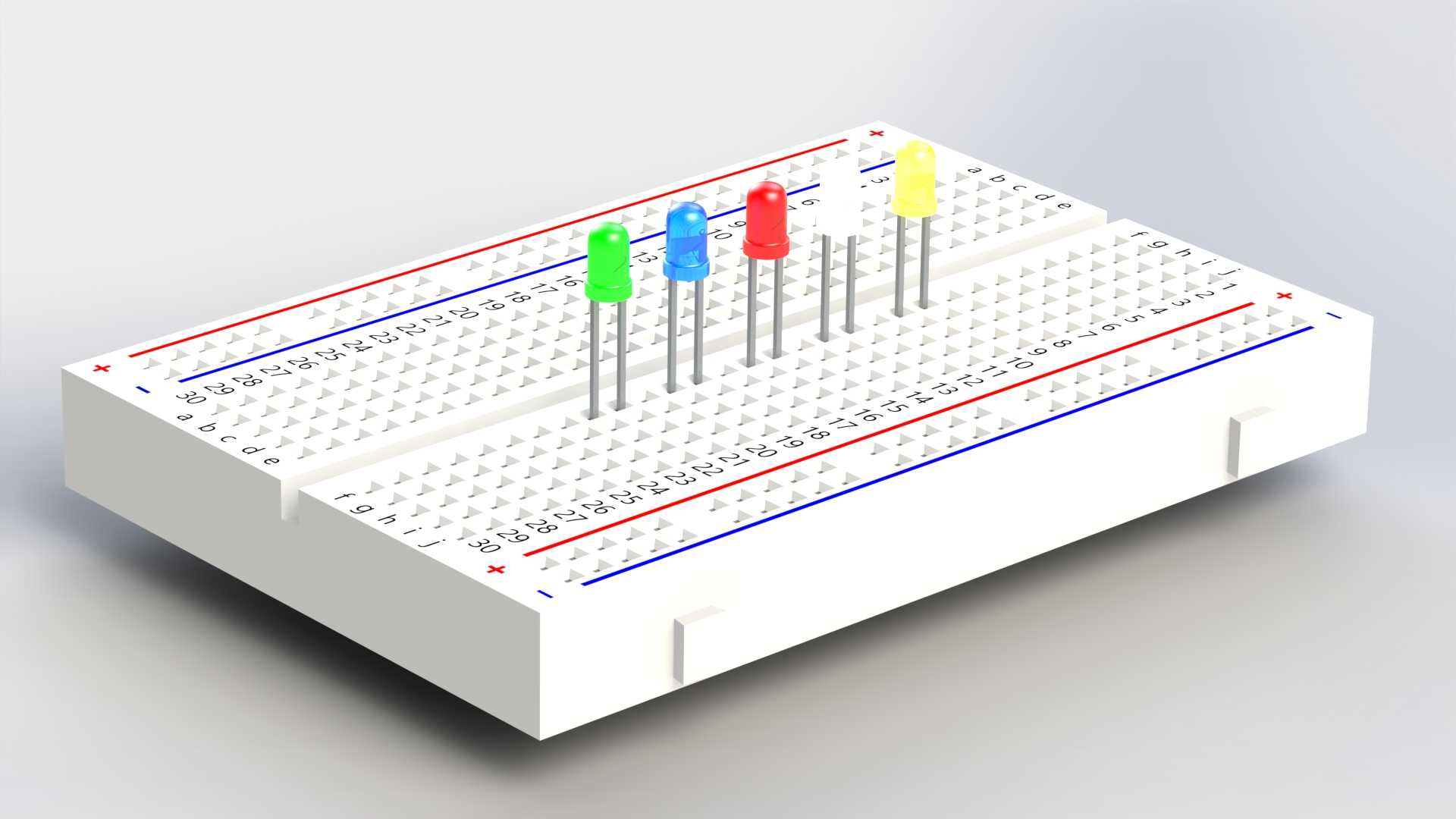

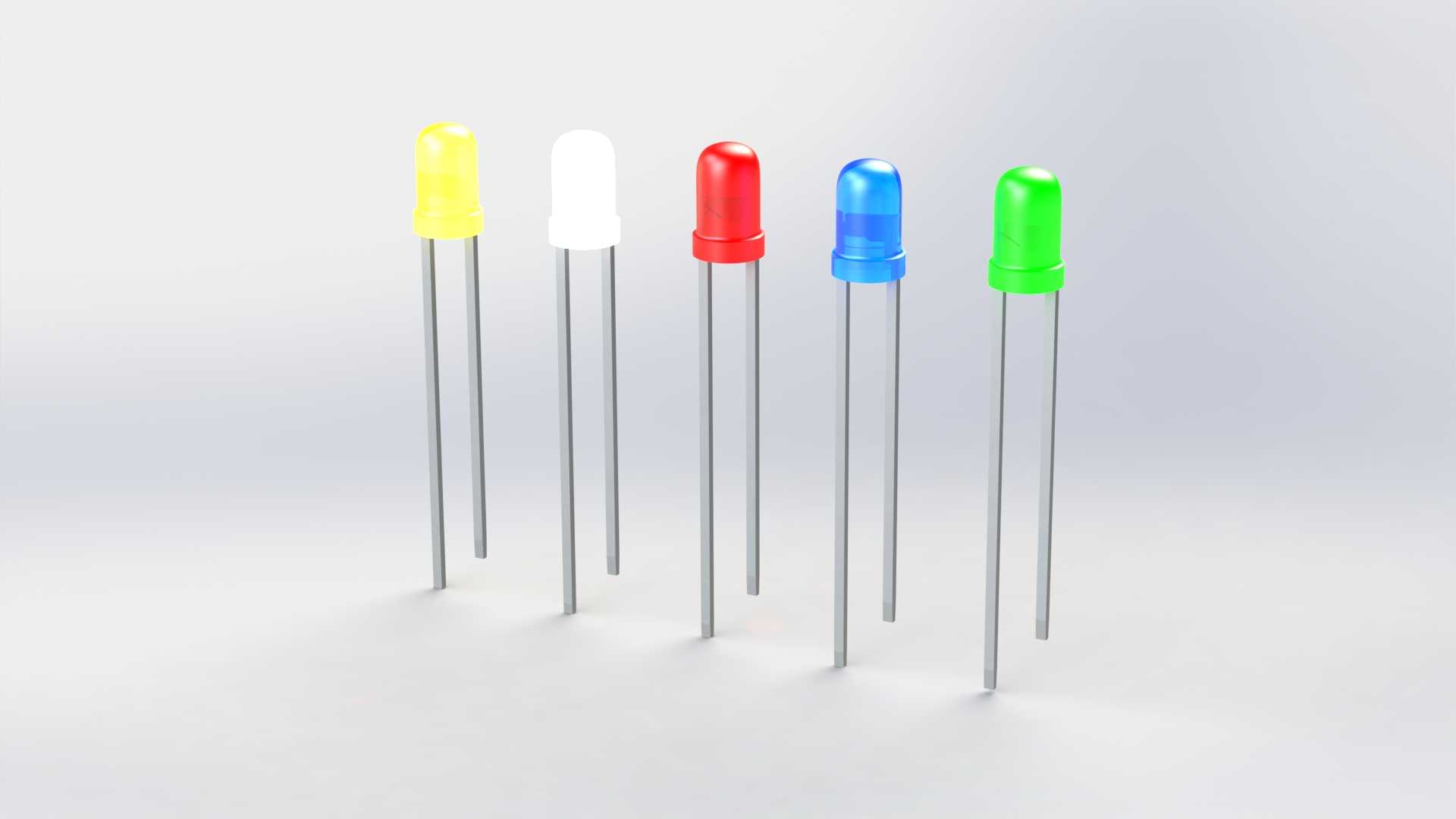

通孔插装类发光二极管在批量波峰焊工序里，引脚共面度偏差超0.1mm就会出现虚焊、立碑缺陷，很多新手画封装时只照搬 datasheet 标称尺寸，忽略环氧透镜成型后的微小形变余量，做出来的PCB焊盘要么卡不住引脚，要么焊锡爬高覆盖透镜底部影响出光。这款模型把引脚的冷镦过渡段做了还原，不是简单的等径圆柱，靠近环氧基座的位置有一圈压合产生的微小凸台，实际生产里这个凸台就是引脚和环氧封装的受力结合点，插装时刚好卡在PCB板面，控制引脚插入深度，避免波峰焊时焊锡顺着引脚缝隙渗进透镜内部造成慢性漏气。不同颜色的透镜透光率差异在模型里也做了区分，黄、白、红三色的环氧是散射型材质，表面做了细微的磨砂纹理，蓝、绿两色是透明聚光型，透镜顶部的圆弧曲率更陡，对应实际元件15度到30度的出光角差异，做面板指示灯布局时可以直接在装配体里模拟不同颜色的光覆盖范围，不用反复打样调整导光件位置。引脚长度差也严格对应实物极性，短脚对应阴极，长脚对应阳极，长度差控制在2.3mm，刚好匹配通用2.54mm排针的间距公差，手工焊接时不用额外修剪引脚就能保证焊后引脚露出焊盘的长度符合IPC标准。很多人建模时把环氧基座做成标准圆柱，实际量产的THT LED基座靠近引脚的一侧有微小的脱模斜度，模型里还原了这个0.5度的斜度，做自动化插装的吸嘴导向槽设计时，能直接验证导向槽和基座的配合间隙，避免插装时刮伤环氧表面造成外观不良。引脚的材质是镀锡铜包钢，模型里给引脚表面做了细微的拉丝纹理，不是光滑的镜面，和实际元件引脚的镀层质感一致，做装配干涉检查时，能准确模拟引脚过孔时的刮擦情况，提前发现焊盘孔径设计偏小的问题。
