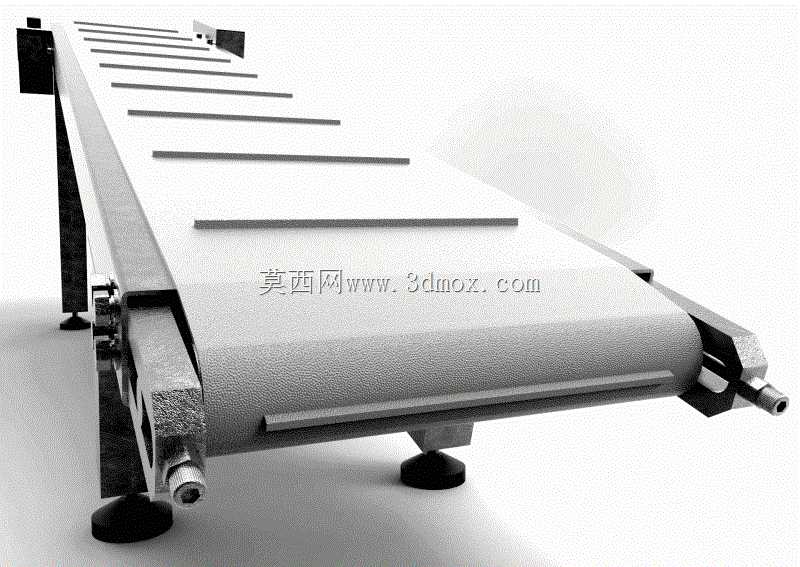

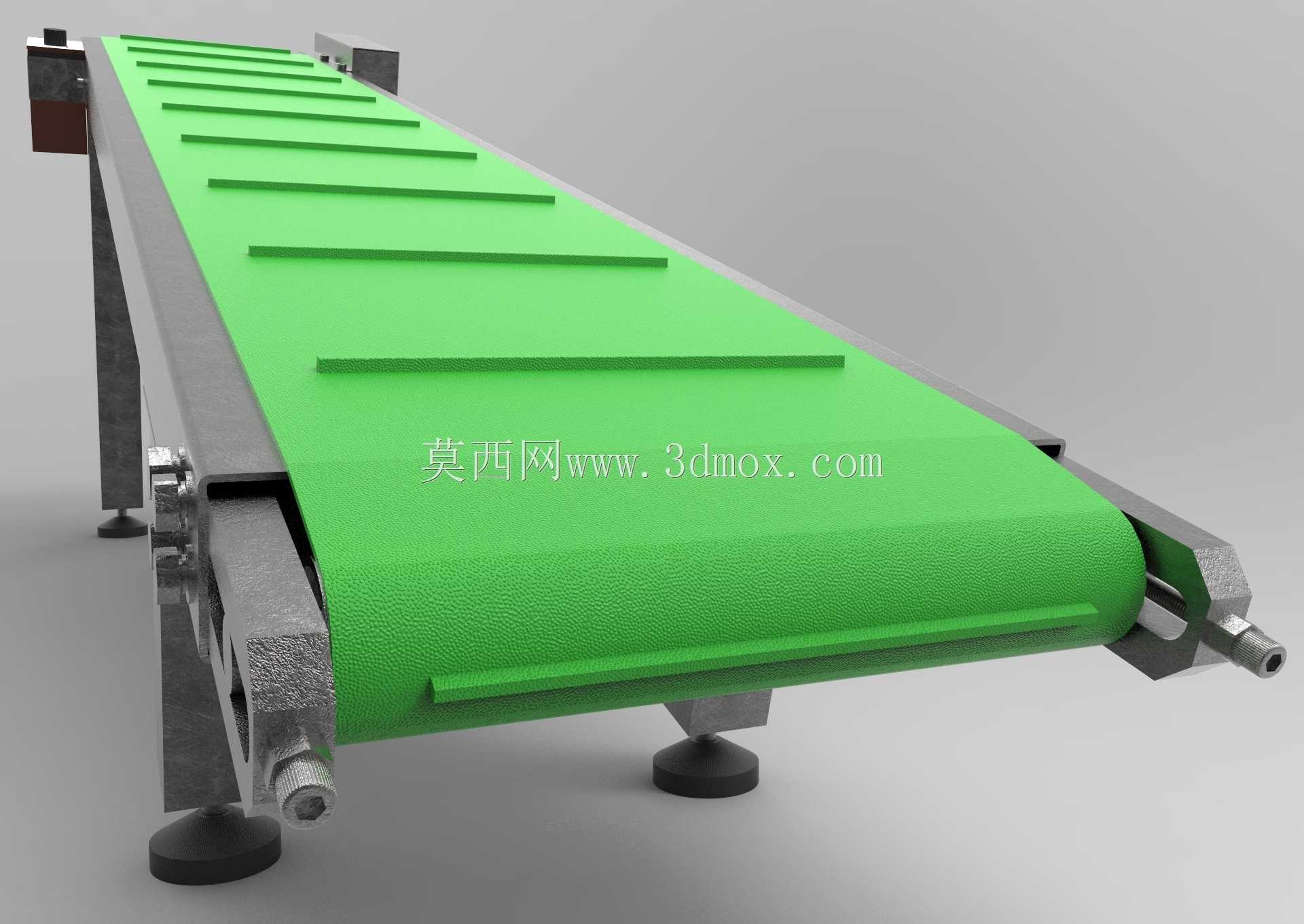

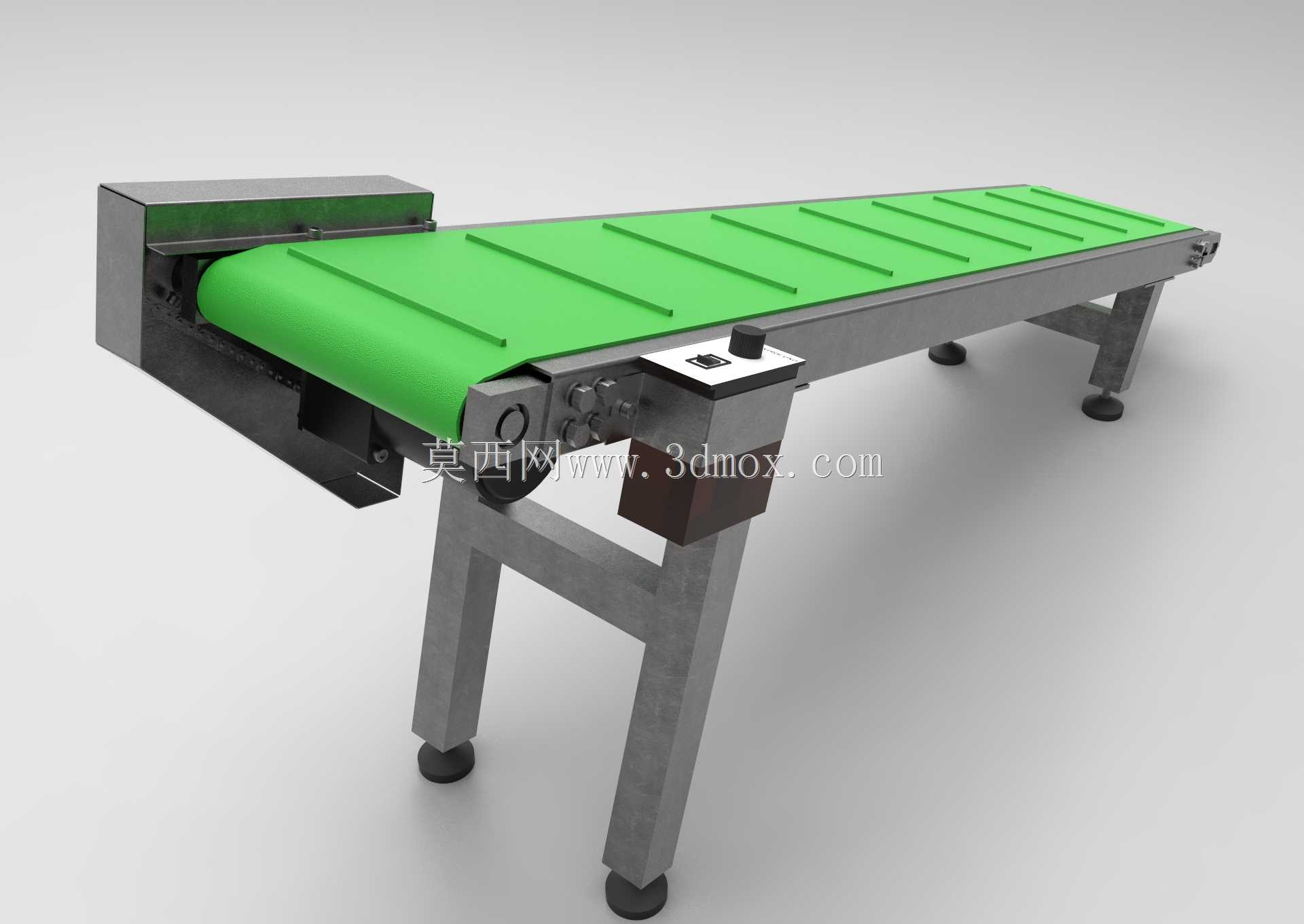

带挡条可调支脚倾斜皮带输送装置

散料爬坡输送场景里，普通平皮带极易出现物料回滑、跑偏撒料的问题，这款倾斜输送结构在设计时就把加工适配的细节落到了每一处配合位上。皮带表面等距焊接的横向挡条，高度刚好卡在常见颗粒、袋装小件的滑落临界值，不会因为挡条过高增加皮带弯折疲劳，也不会因为高度不足挡不住回退的物料，每根挡条的两端都做了圆弧倒角，避免长期运行中刮蹭两侧机架的密封胶条，减少后期运维的更换频次。两端的辊筒安装位预留了0.2mm的轴向窜动间隙，既不会因为公差卡死导致皮带运行抖动，也不会间隙过大让皮带在长期张紧后出现跑偏，辊筒表面做了细微的菱形滚花，增大和皮带背面的摩擦力，哪怕输送角度抬升到22度，也不会出现皮带和辊筒打滑空转的情况。底部的四个可调支脚采用了橡胶减震垫和螺纹调节杆的组合，螺纹的螺距选了1.5mm的细牙螺纹，调节时可以精准控制整机的倾斜角度，适配不同高度的上下游设备对接，橡胶垫的硬度选了邵氏60度，既能吸收电机运行带来的高频震动，也不会因为过软导致整机承重后出现下沉偏移。两侧的机架采用了折弯一体成型的型材，折弯处的内R角刚好和皮带侧边的圆弧过渡匹配，没有突出的棱角刮伤皮带边缘，机架上的张紧调节槽做了长圆孔设计，安装时不用反复配打安装孔，松开锁紧螺栓就能快速调整皮带张紧度，调整到位后螺栓的压紧面刚好贴在型材的平面上，不会出现应力集中导致型材变形。驱动端的轴承座安装位做了凸台定位，装配时不用反复找正同轴度，凸台的高度刚好高出机架平面2mm，避免轴承座和机架之间积存输送过程中掉落的粉尘，减少轴承进灰卡顿的概率。接料端的导料板和皮带表面预留了3mm的间隙，不会因为摩擦磨坏皮带表面，也不会因为间隙过大漏料，导料板的倾斜角度和整机倾斜角度做了差角设计，物料落下时能顺着导料板平滑过渡到皮带上，不会直接砸在挡条上造成挡条开焊脱落。
