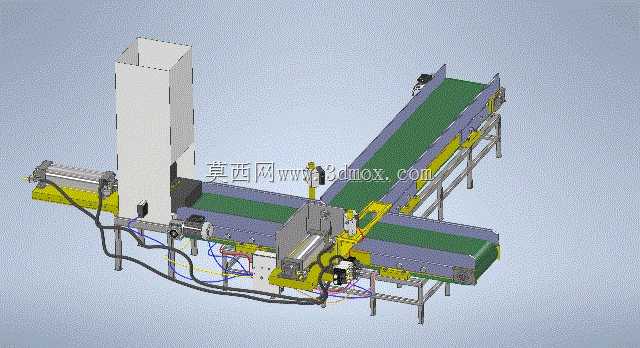

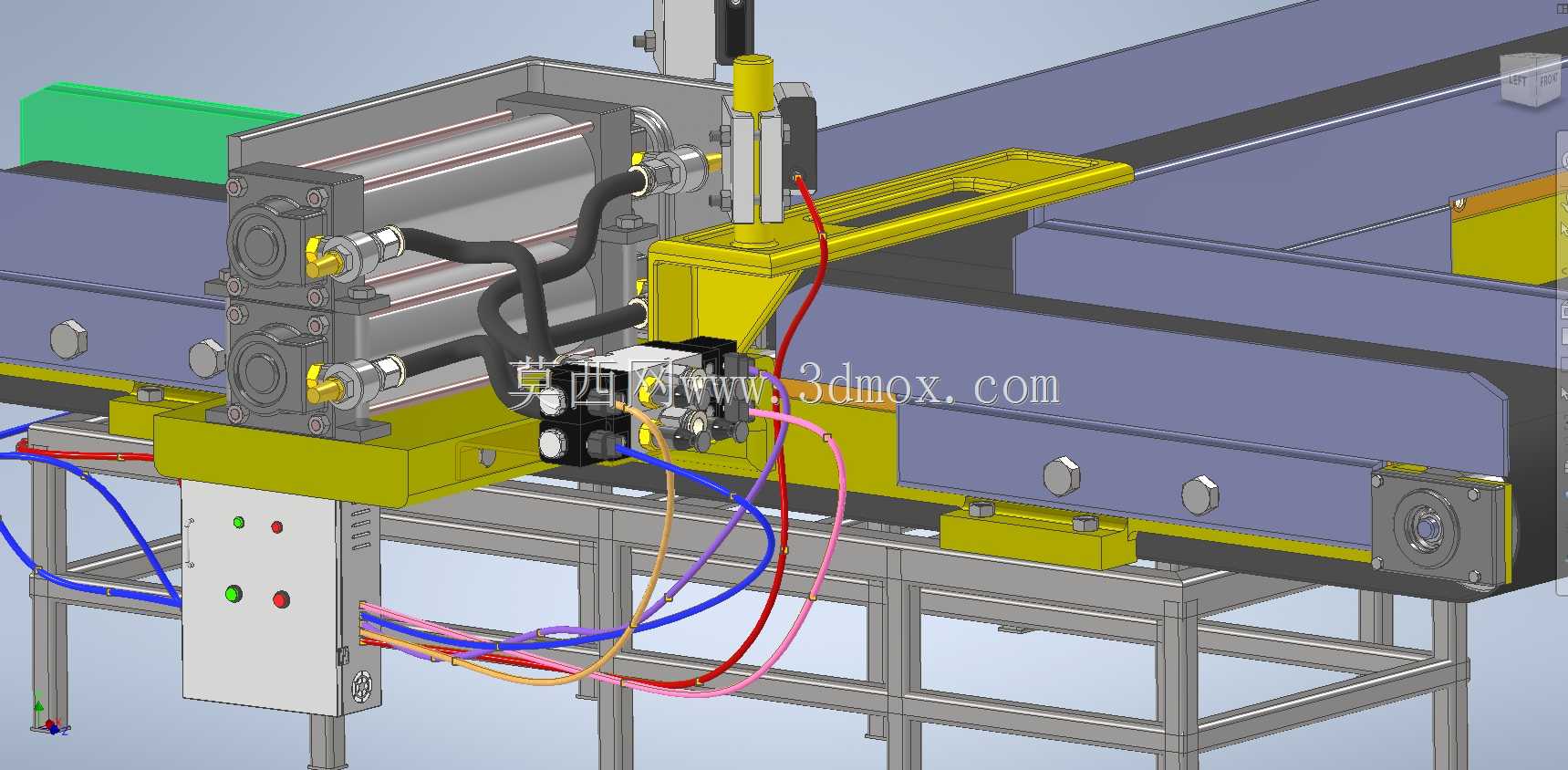

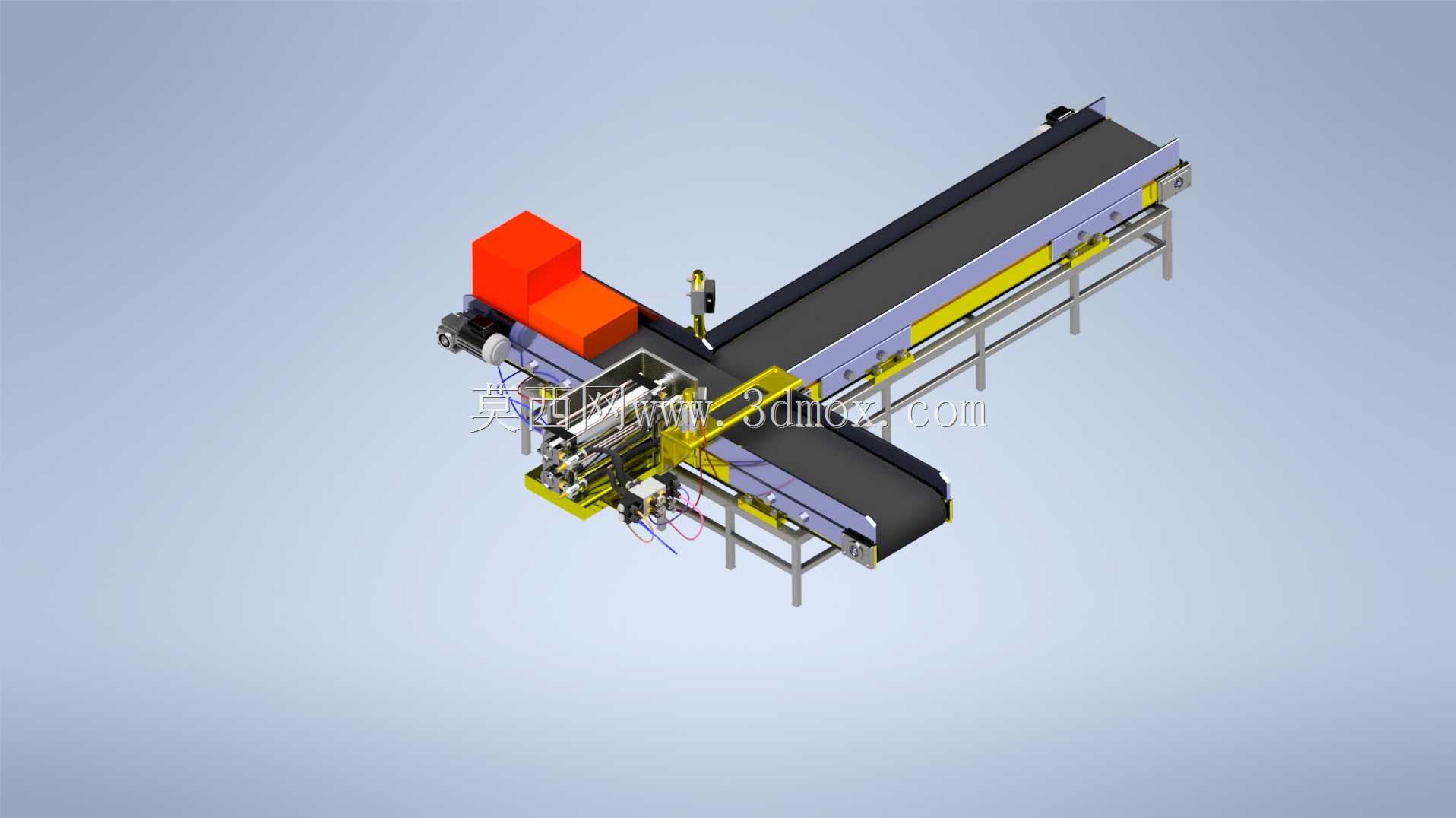

双段式皮带输送分拣机构设计

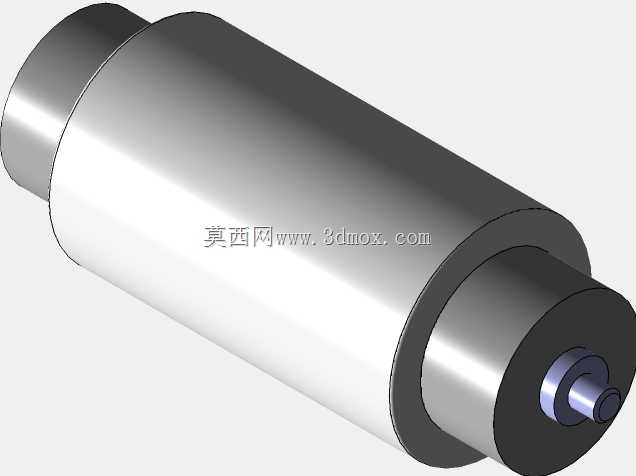

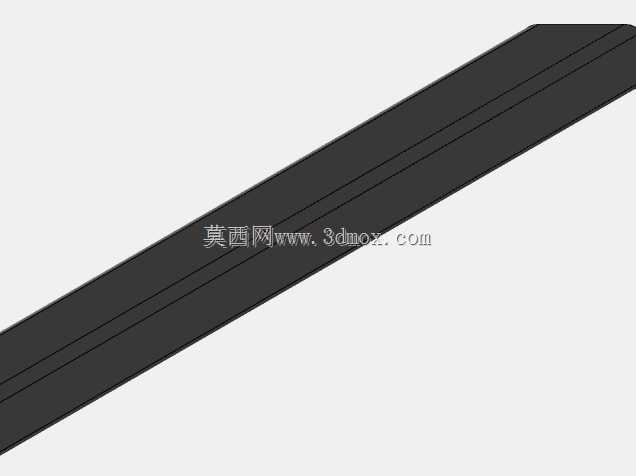

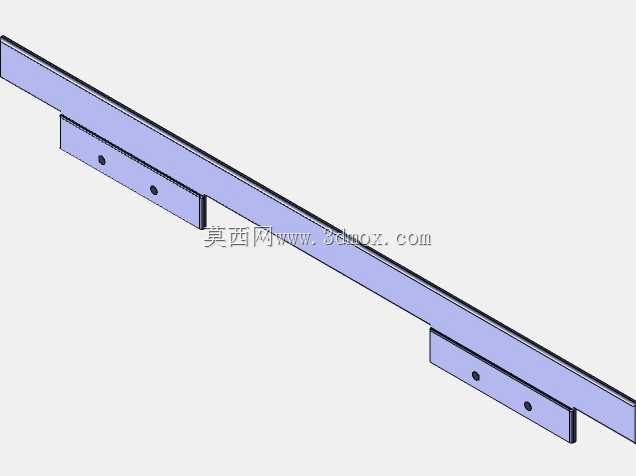

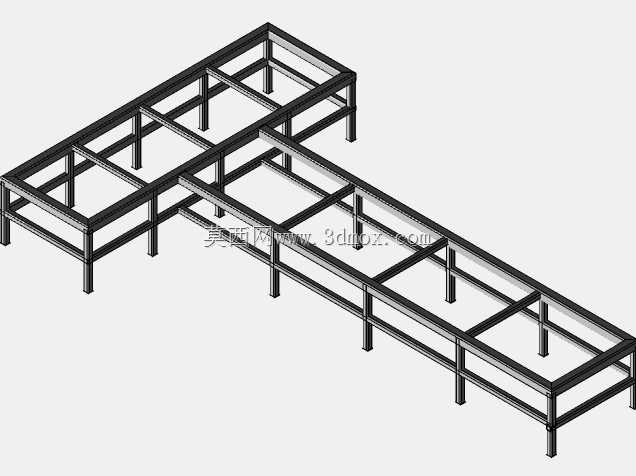

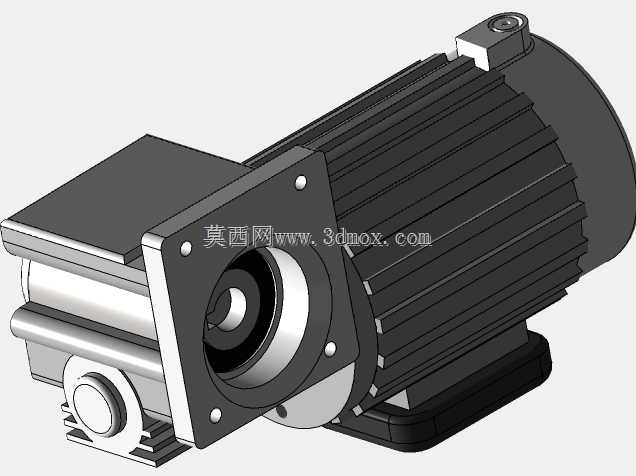

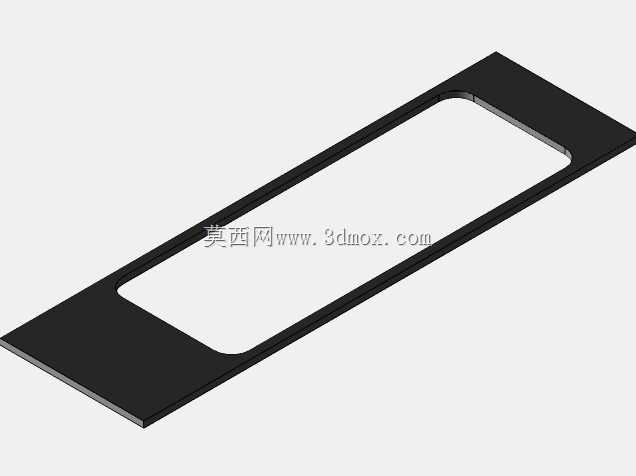

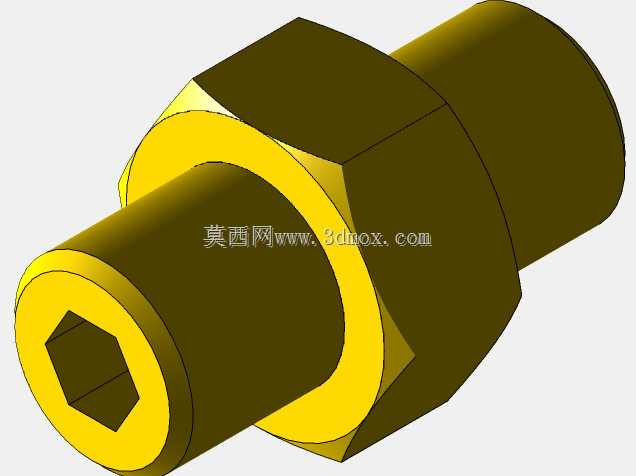

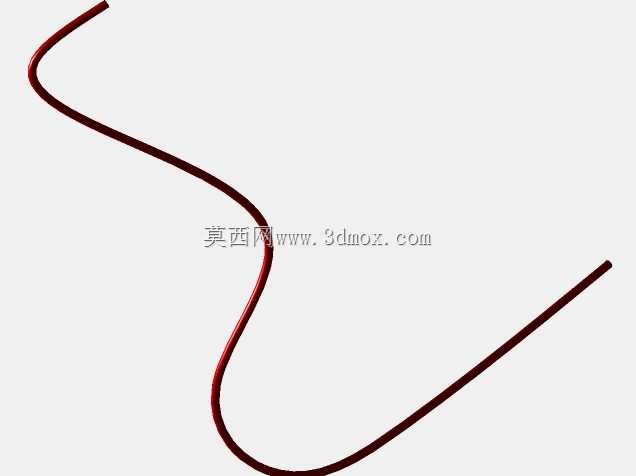

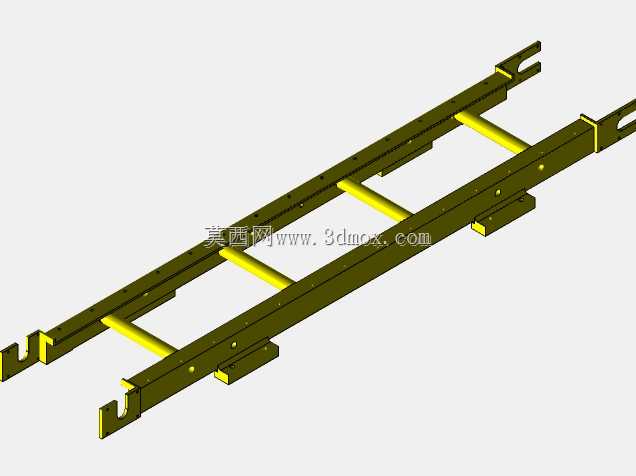

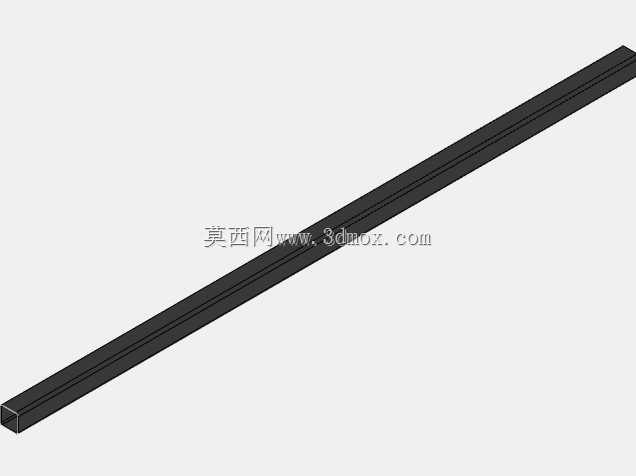

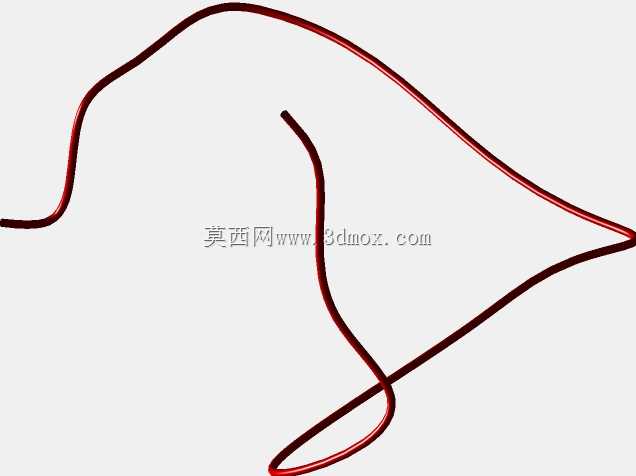

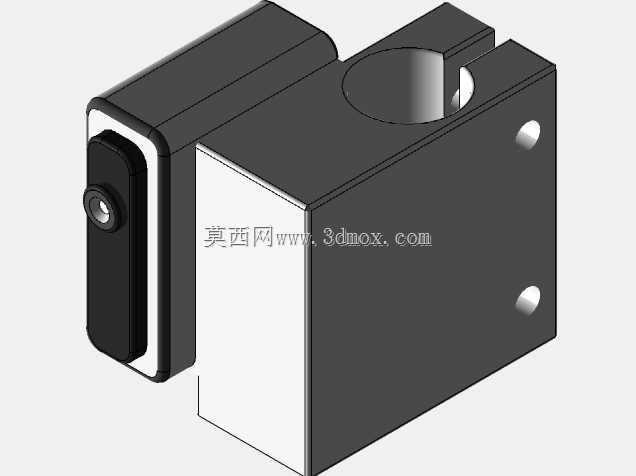

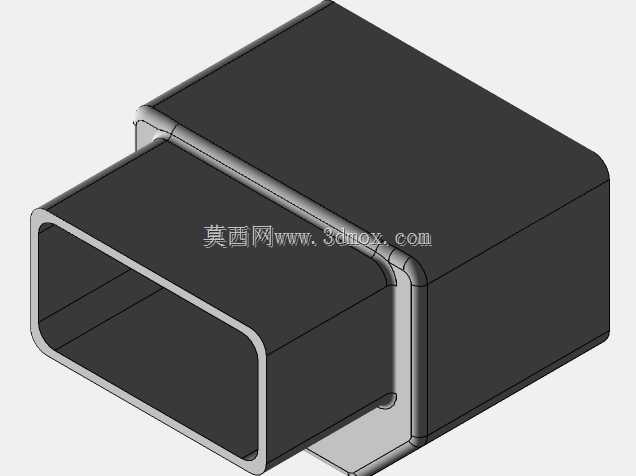

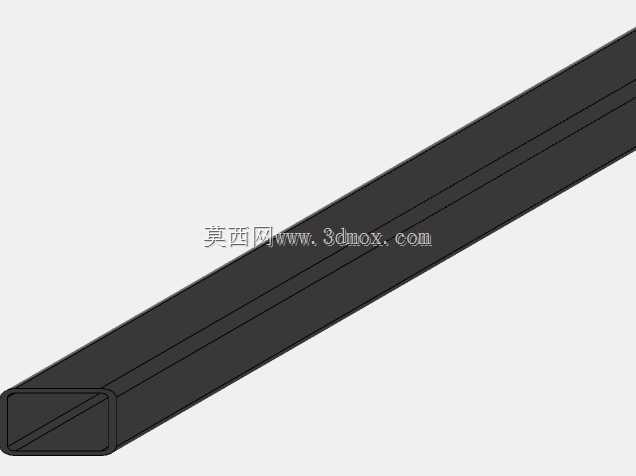

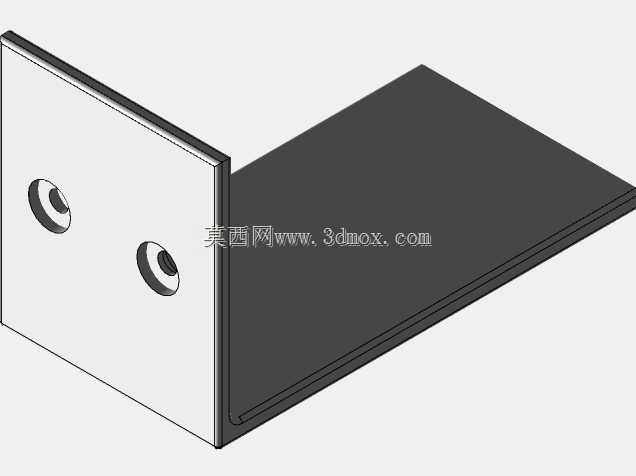

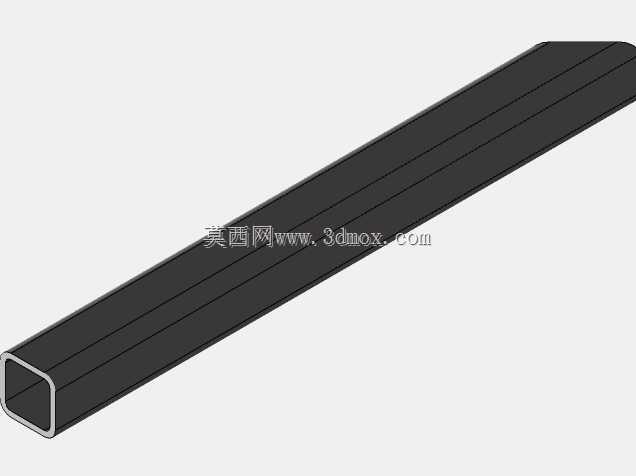

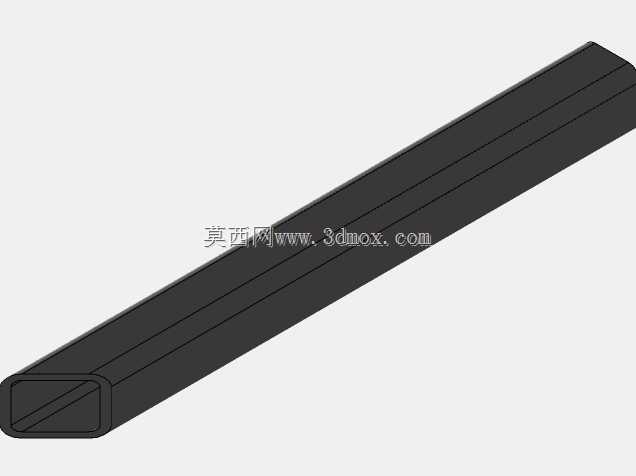

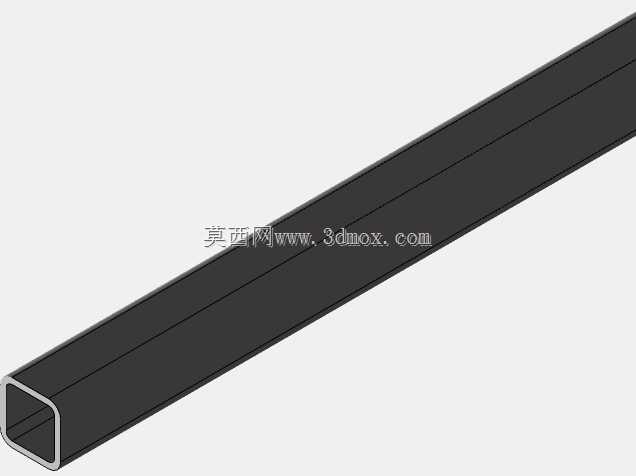

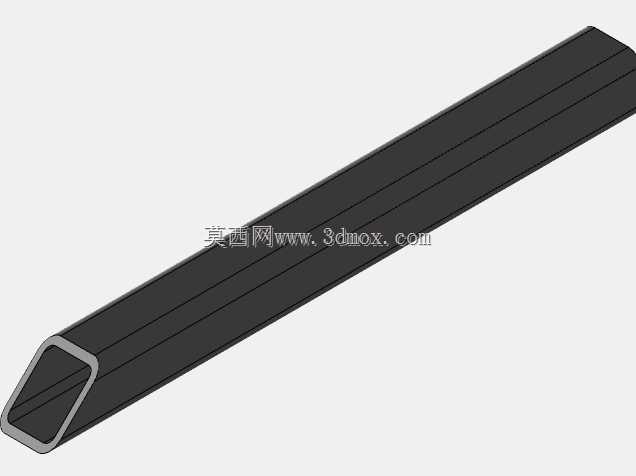

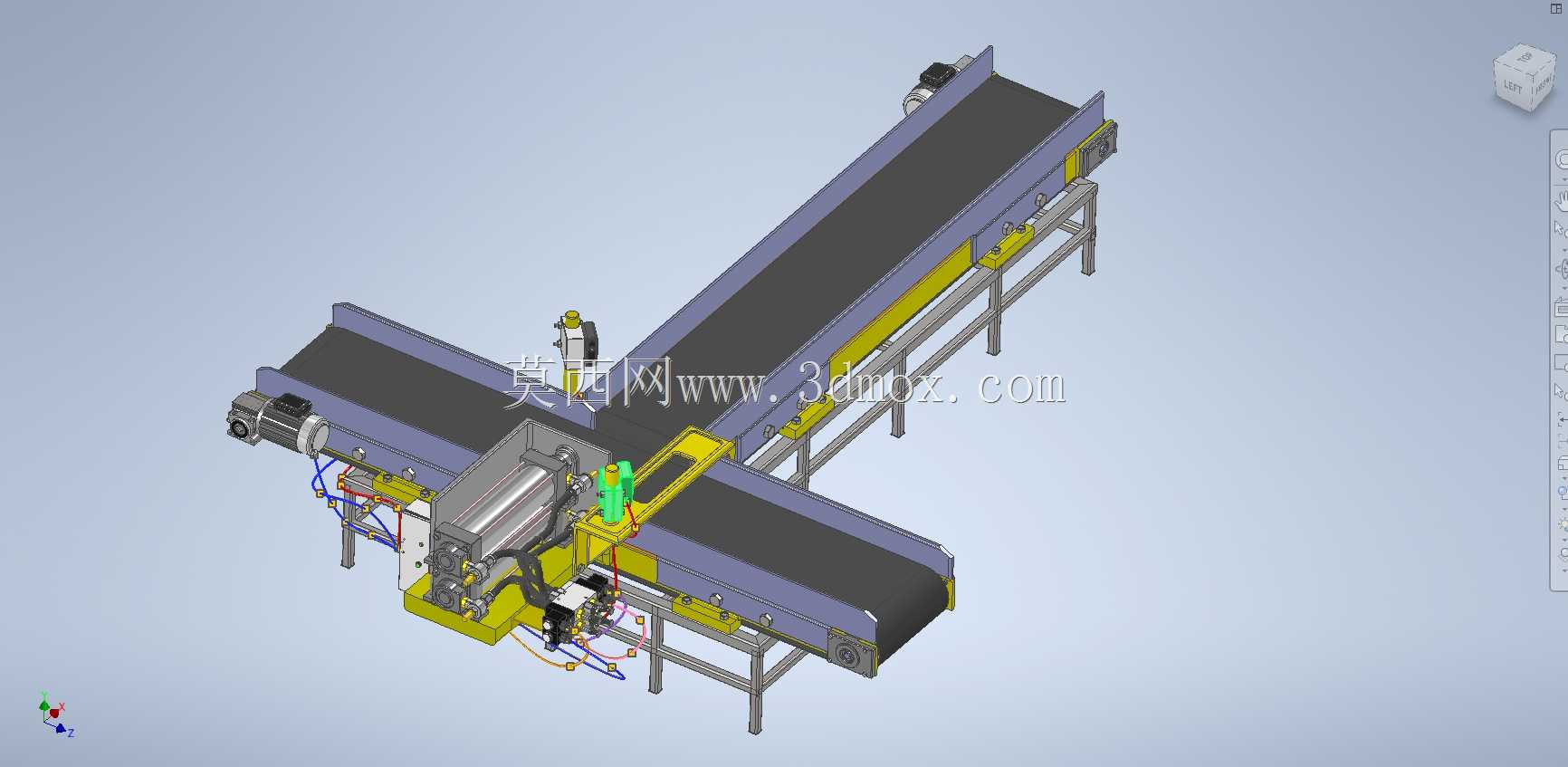

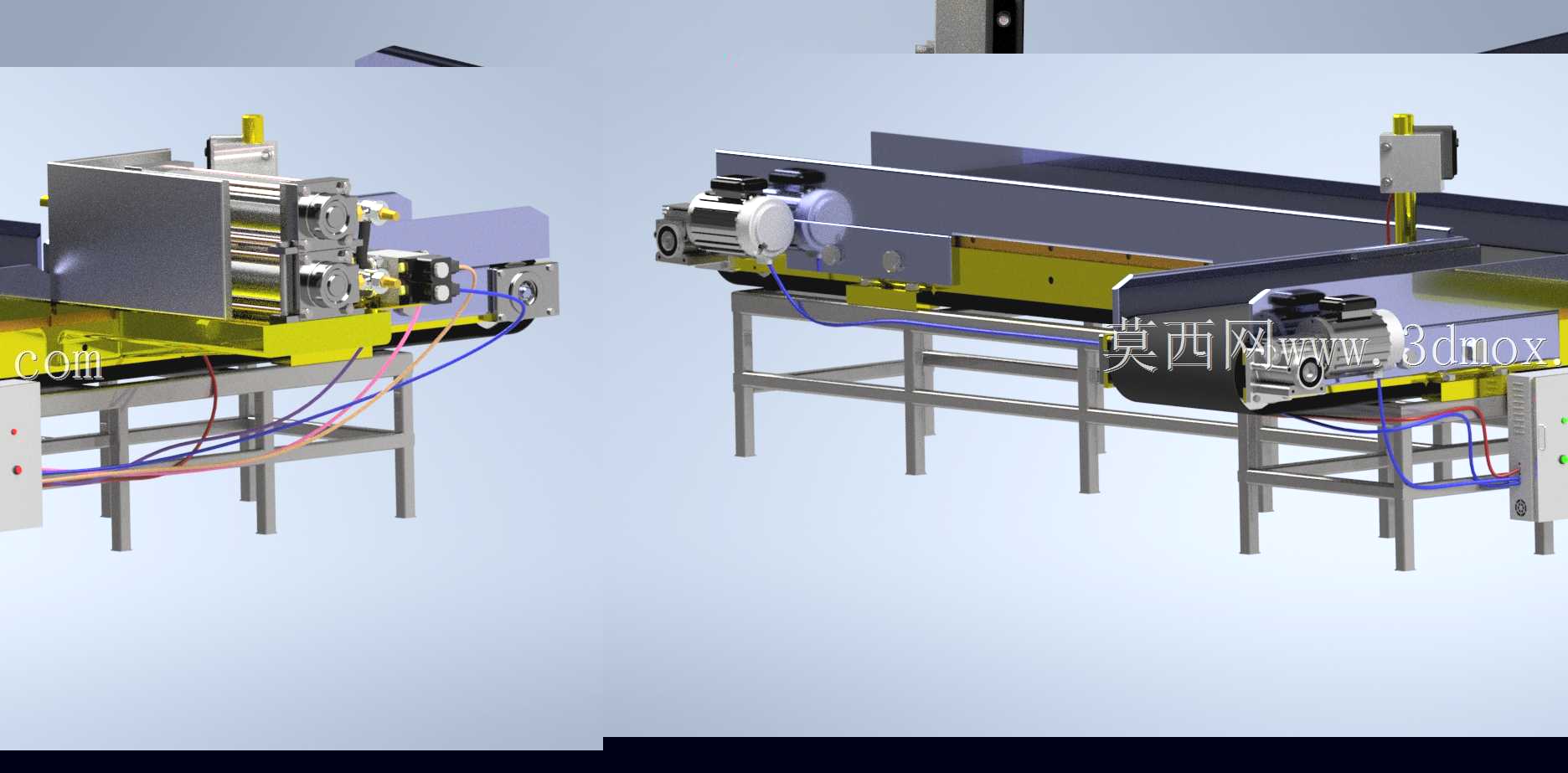

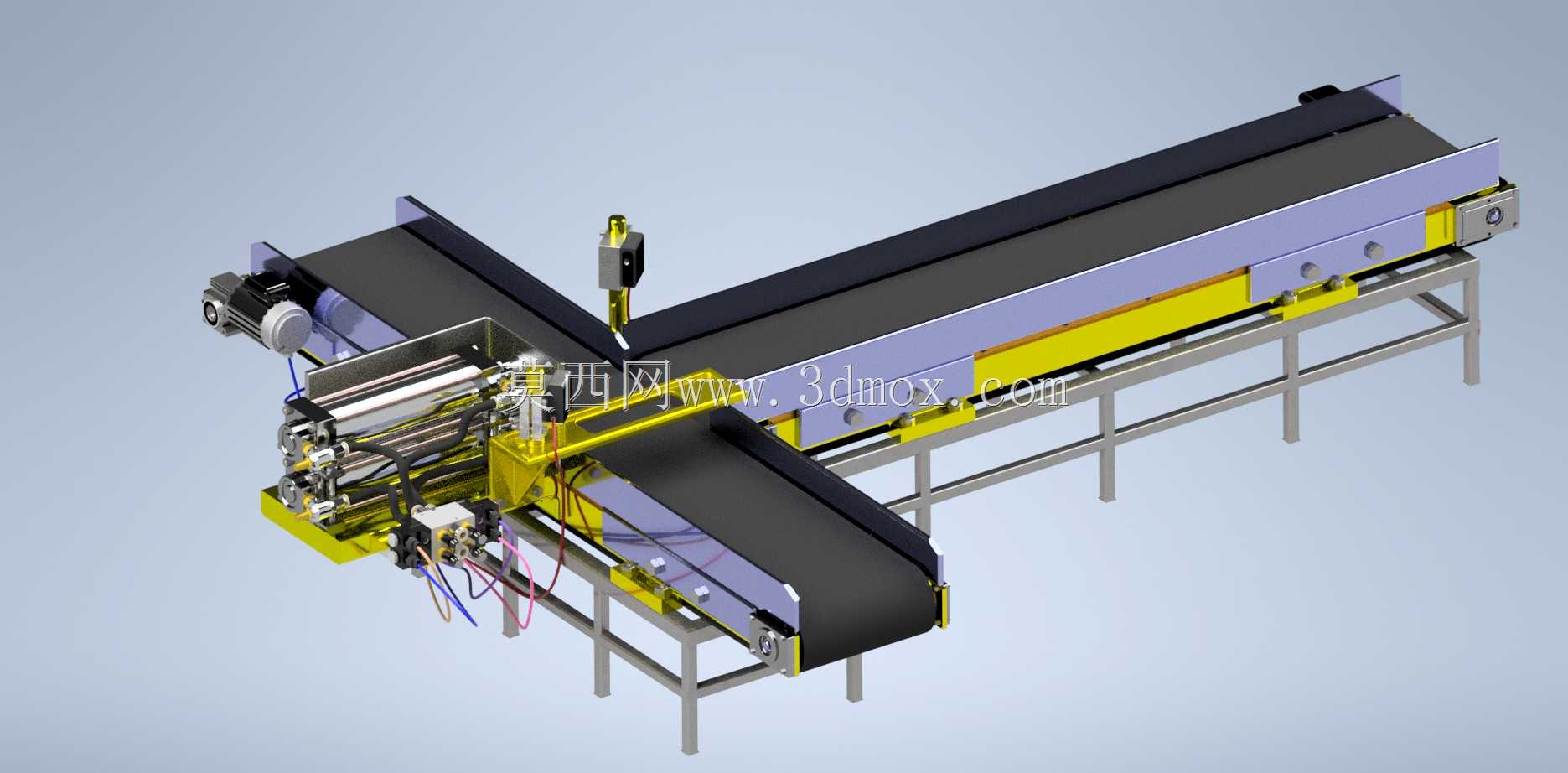

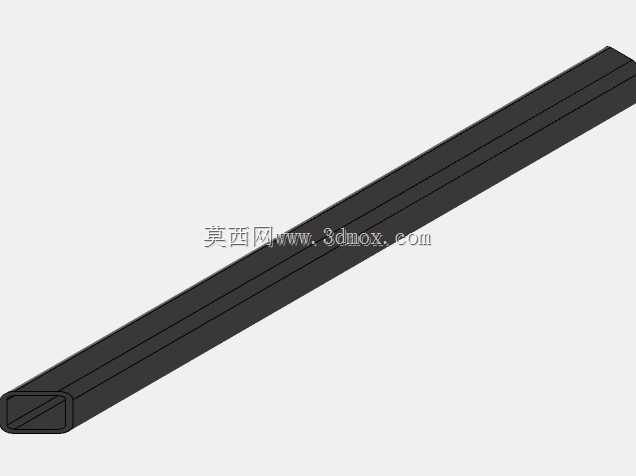

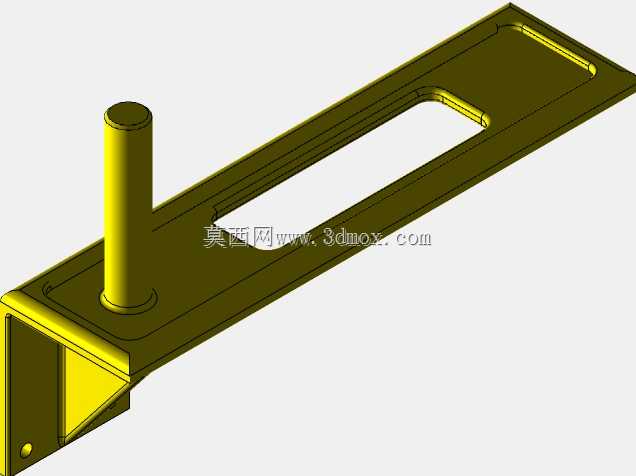

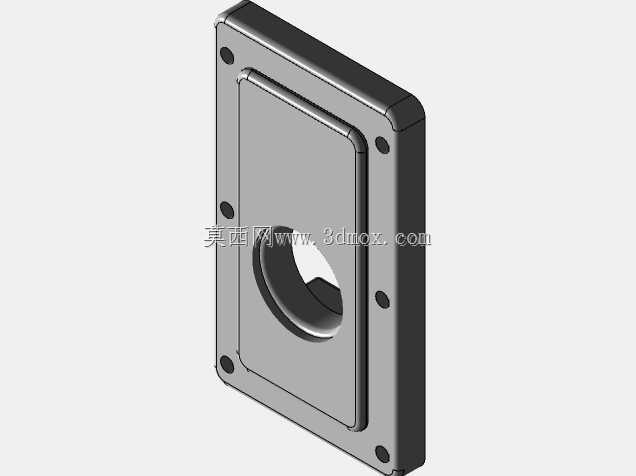

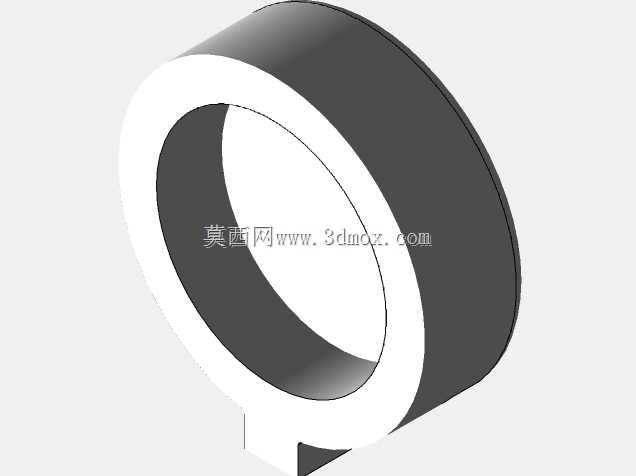

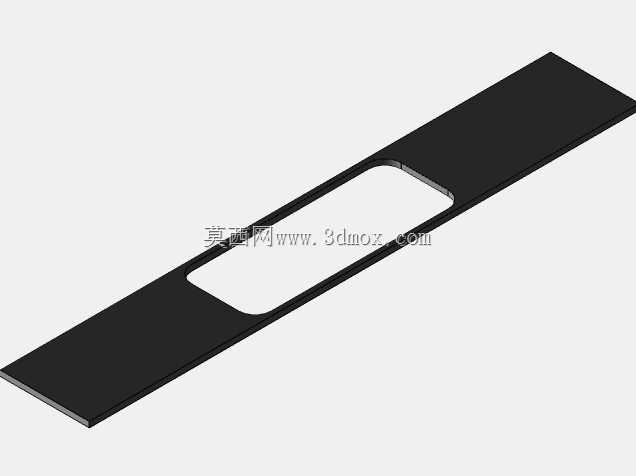

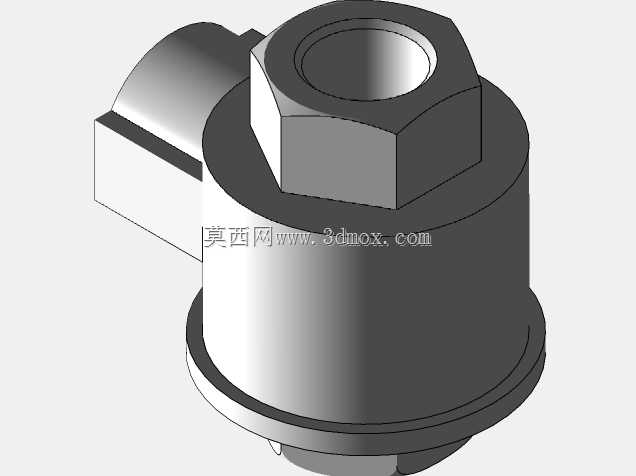

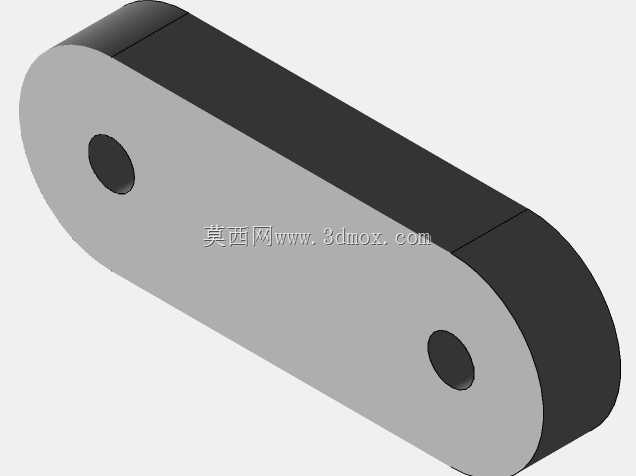

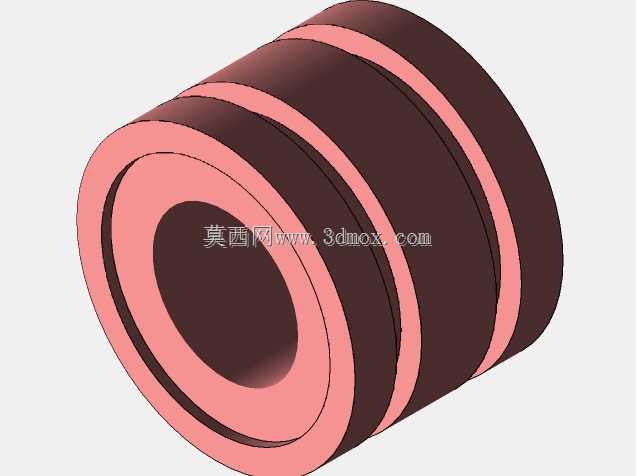

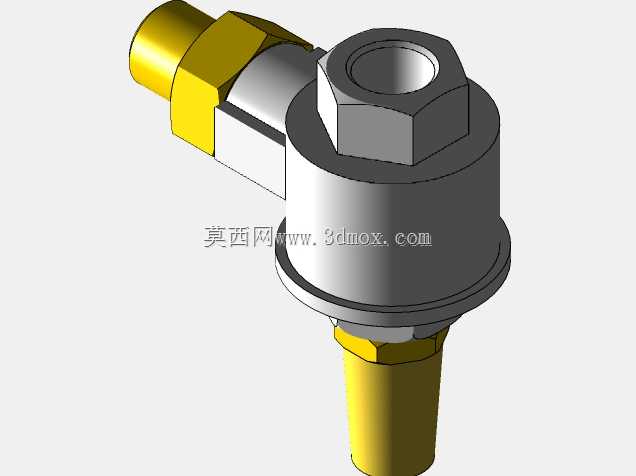

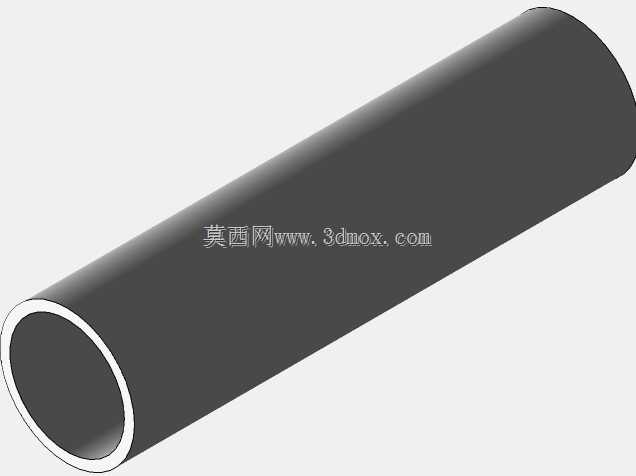

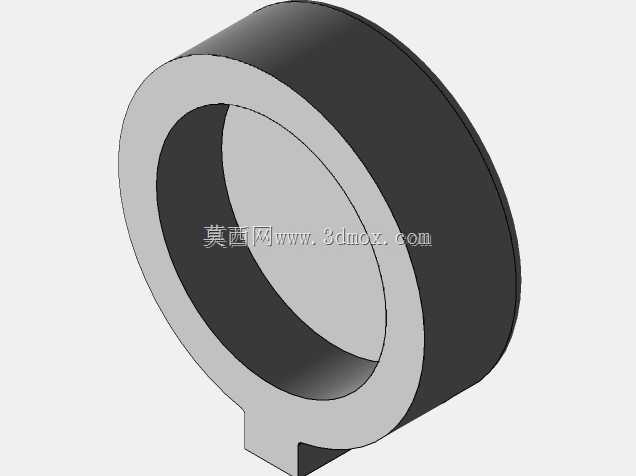

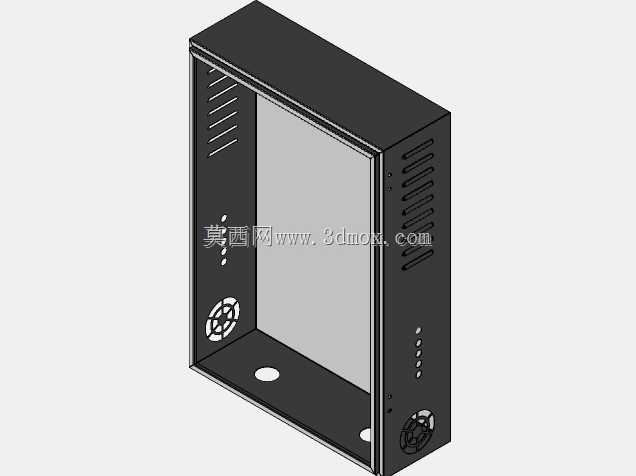

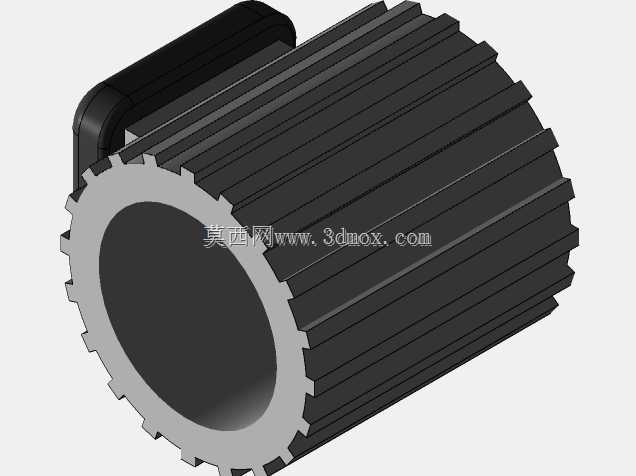

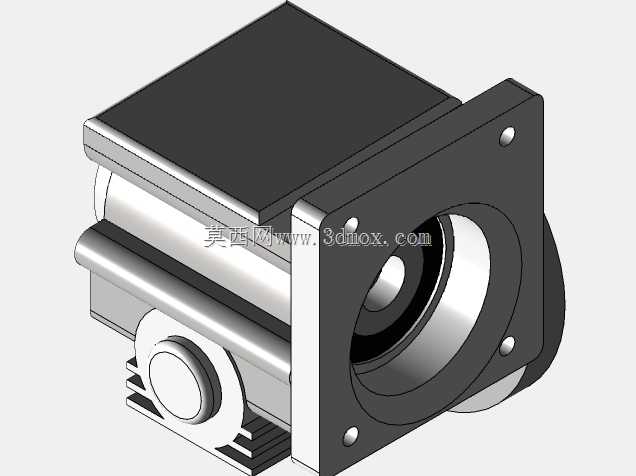

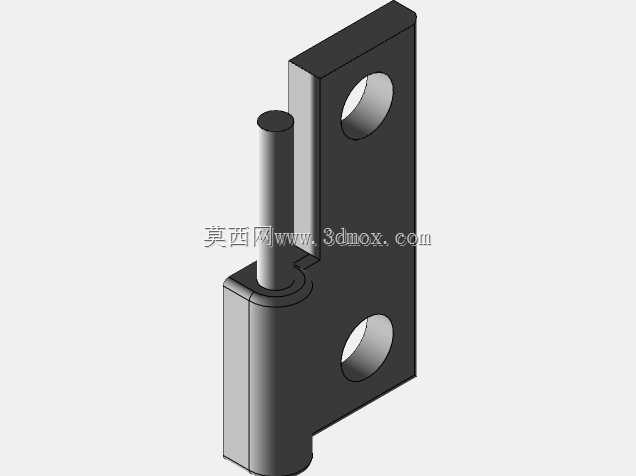

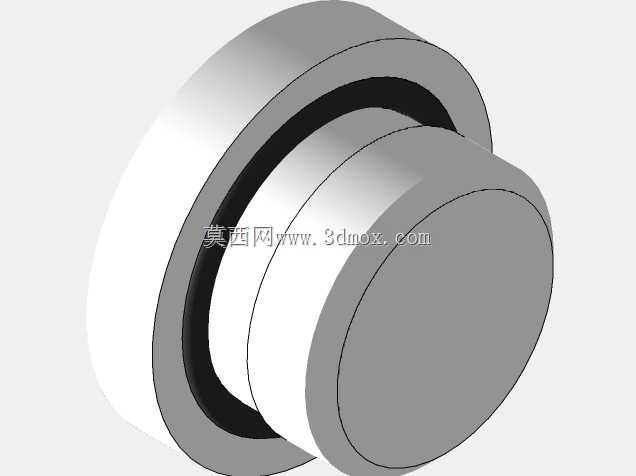

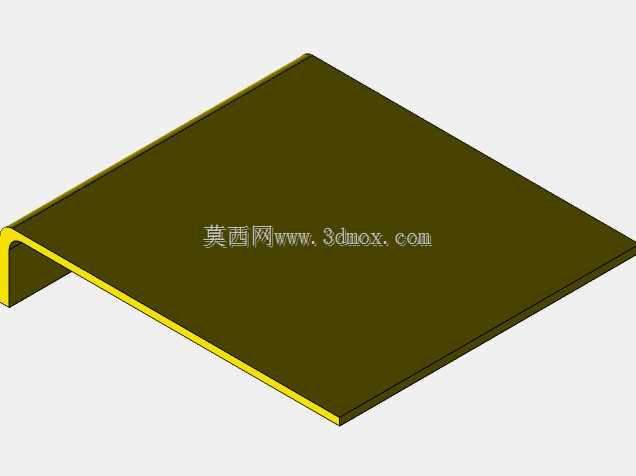

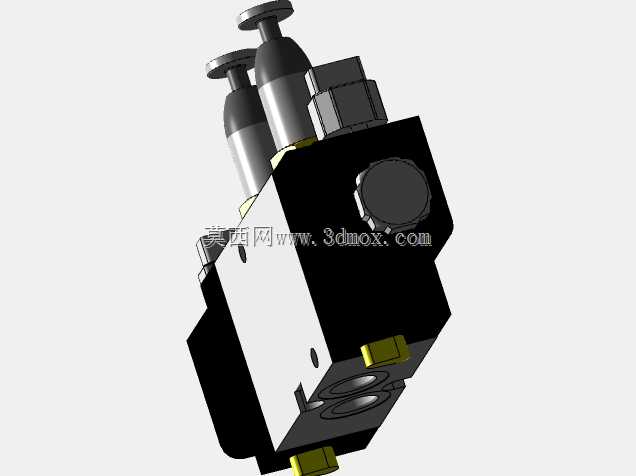

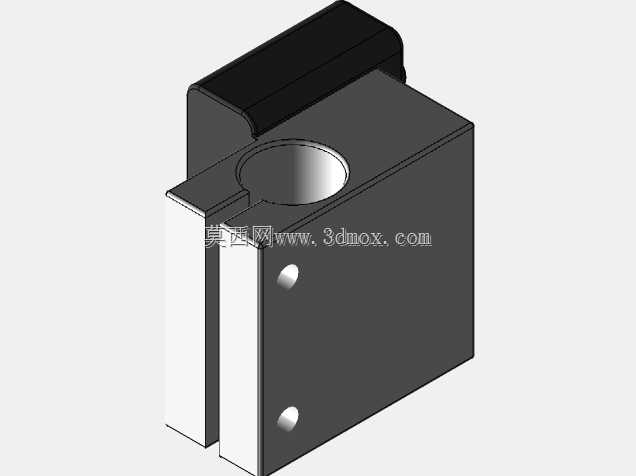

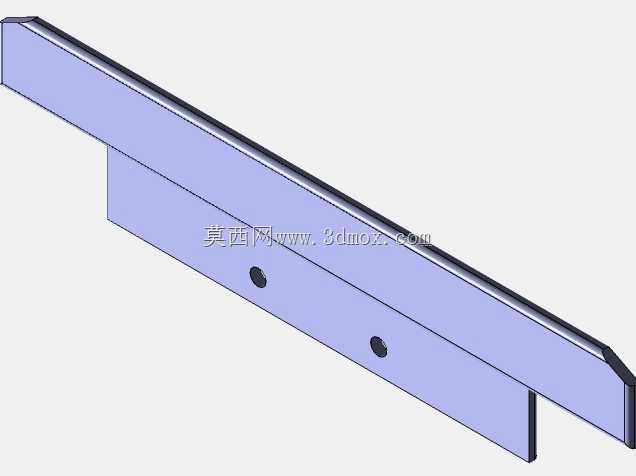

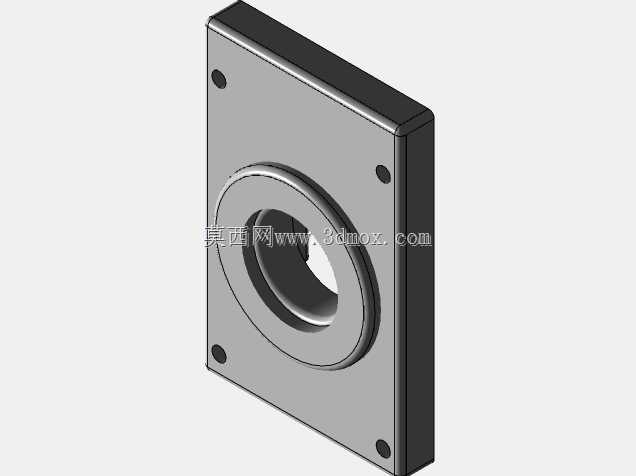

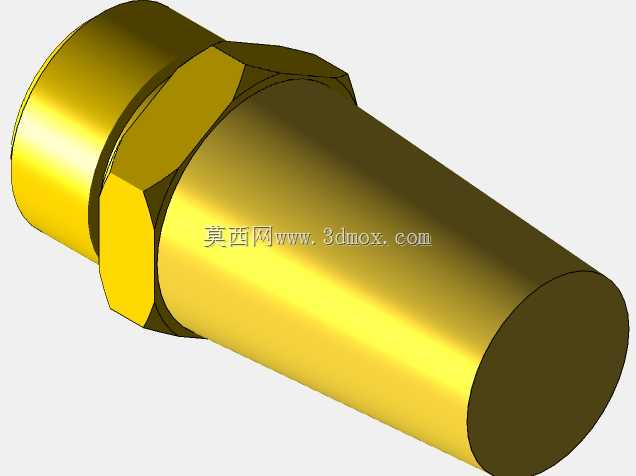

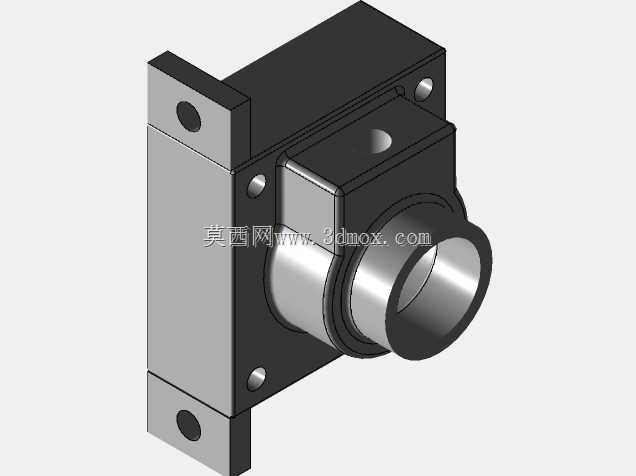

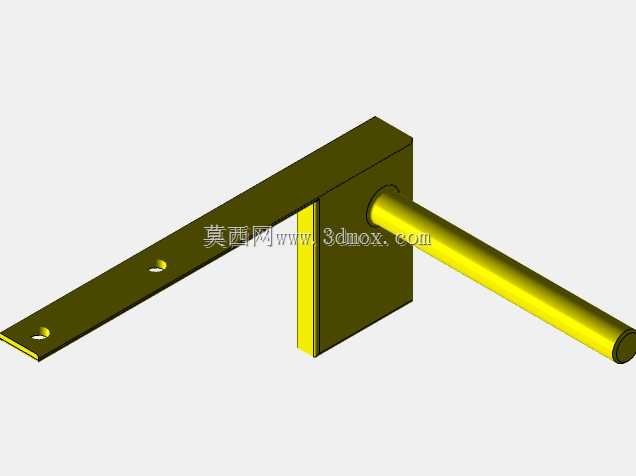

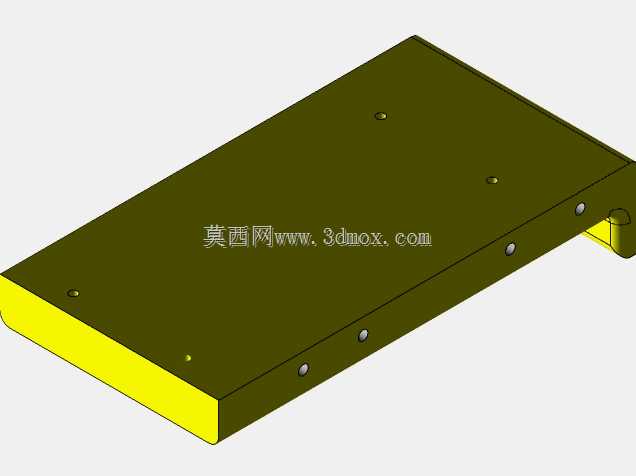

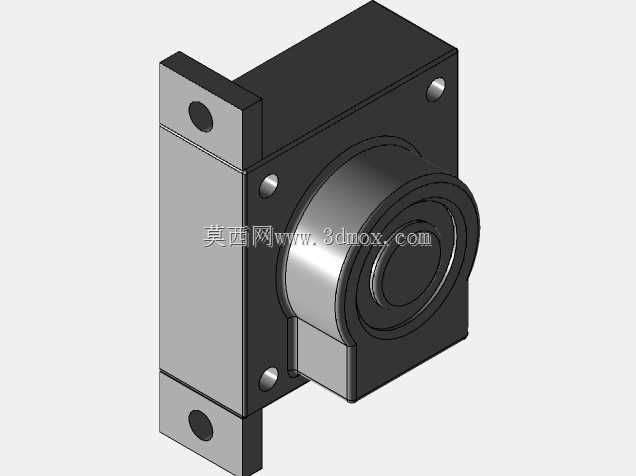

车间现场的输送线长期运行时，最容易出现的问题是皮带跑偏、接驳段物料卡滞、定位机构响应滞后拖慢节拍，这套双段式输送结构在设计阶段就把这些现场痛点逐一拆解落地。两段输送单元的机架采用方管焊接框架，支脚位置预留了调节脚杯的安装余量，不用额外加工垫板就能在不平整的车间地面完成水平校准，避免因机架倾斜导致的皮带单侧磨损。两段皮带的接驳间隙控制在1.2毫米以内，这个尺寸是反复核对不同规格物料的最小通过尺寸后敲定的，既不会让薄型片状物料卡入缝隙，也能避免两段皮带运行时的摩擦干涉。驱动端的电机安装座做了腰型孔设计，张紧皮带时不用拆解周边护板，直接拧动调节螺栓就能调整皮带张紧度，日常维护的操作空间留得很充足，运维人员不用探身到设备底部就能完成操作。侧边的气动定位挡块没有直接固定在皮带侧边的横梁上，而是单独做了L型安装支架，支架和横梁之间加了橡胶减震垫，挡块伸出拦截物料时的冲击力不会直接传导到皮带托板上，能减少长期冲击导致的托板变形，也能降低运行时的碰撞噪音。两段输送线的速度差做了匹配设计，前段输送速度比后段快0.1m/s，物料从前段过渡到后段时能自然拉开间距，不用额外加间隔分离机构就能满足后端分拣的工位间距要求。气路管线沿着机架内侧的线槽排布，每间隔20厘米就用扎带固定，走线位置避开了皮带运行的摩擦区域，也远离驱动电机的散热端，避免长期高温加速气管老化。托板下方的托辊间距做了差异化排布，物料经常停留的定位工位下方托辊加密排布，减少物料重压下的皮带下凹量，避免物料定位时出现高度偏差。所有外露的传动部件都预留了钣金护板的安装位，护板用快拆螺丝固定，清理皮带表面残留的碎屑时不用借助工具就能快速拆下护板，日常清洁的效率提升不少。这套结构没有采用复杂的定制加工件，大部分零部件都是标准件，采购替换的成本很低，出现故障时不用等待定制件加工周期就能快速完成更换，适配中小车间的连续生产需求。
