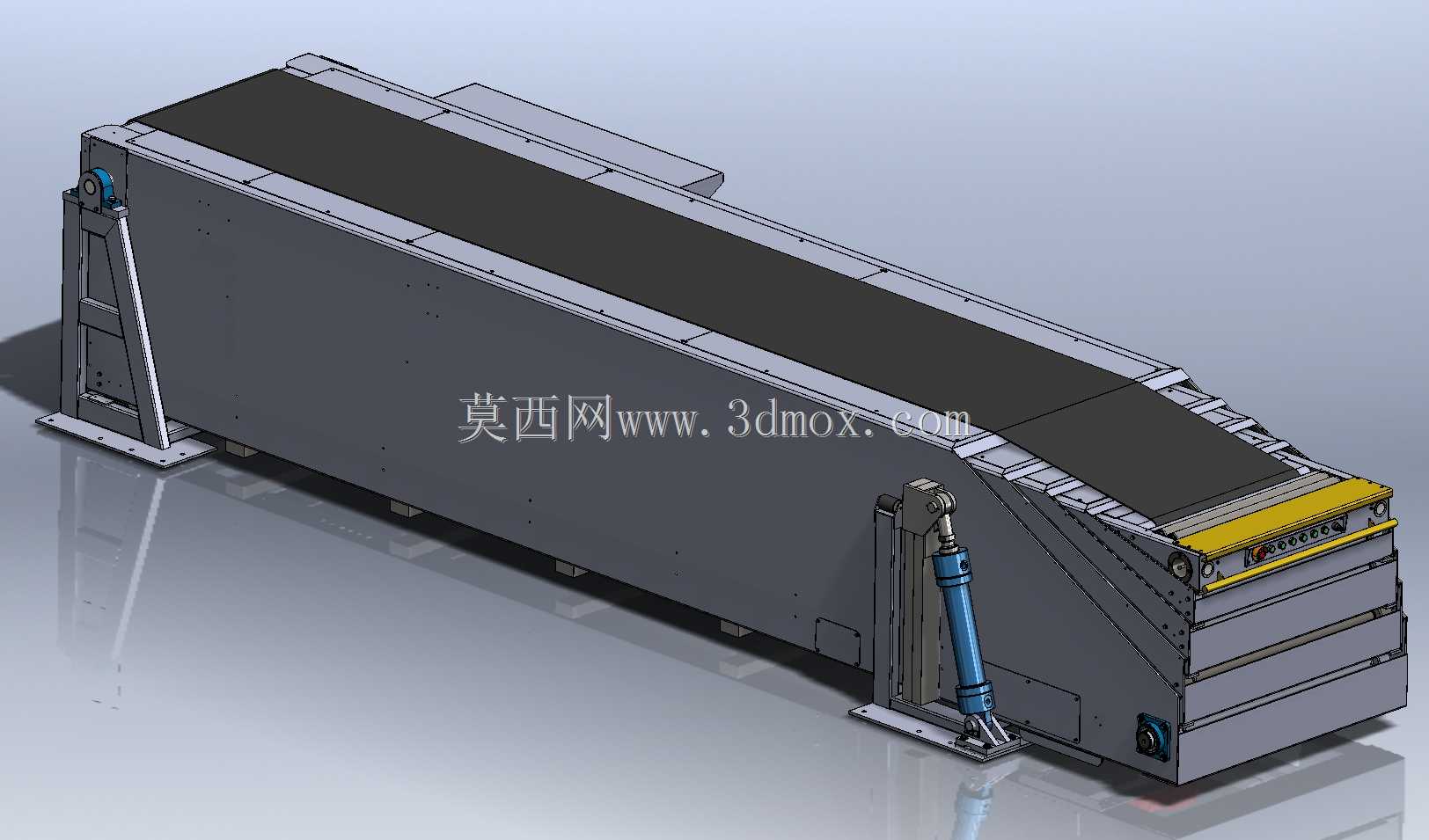

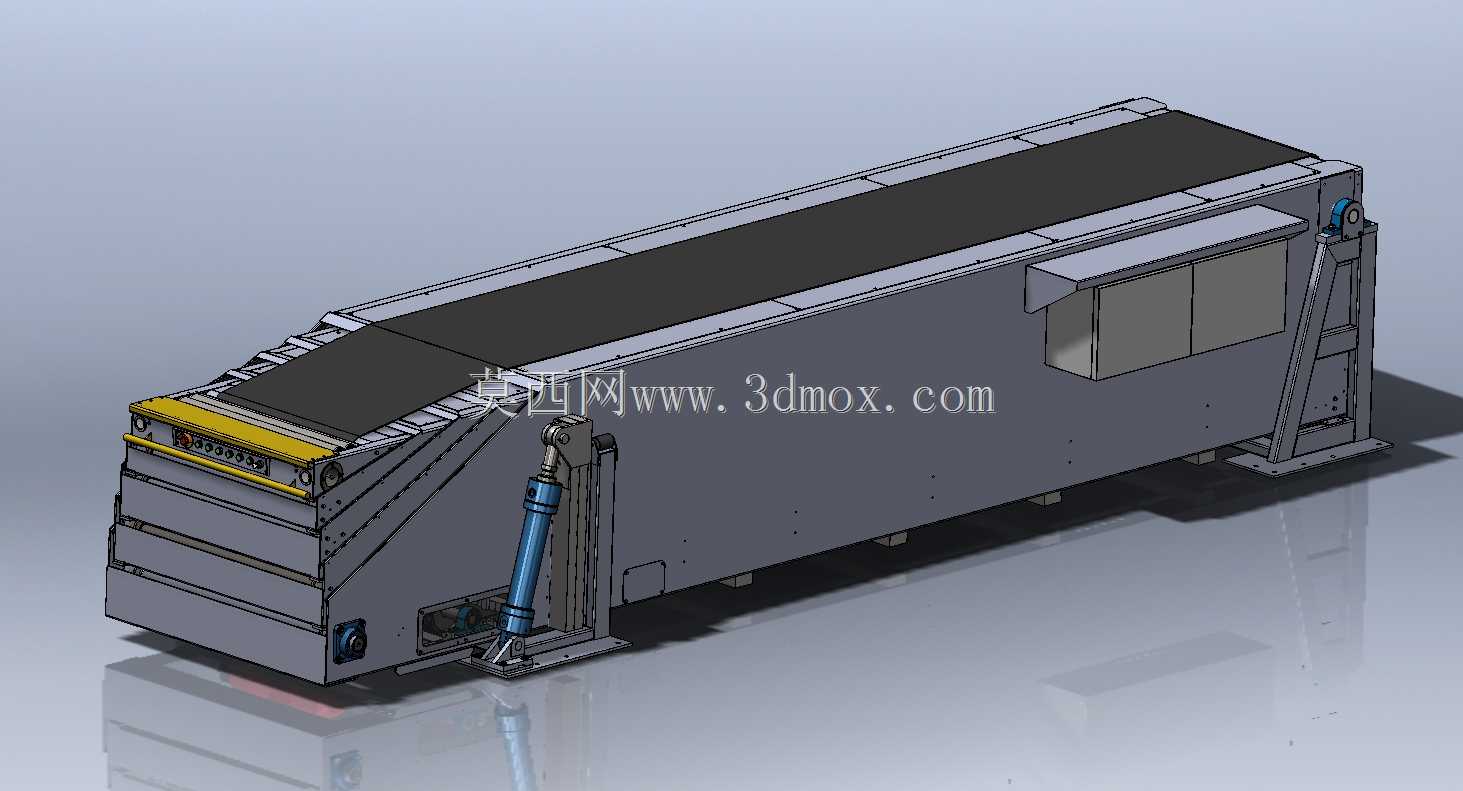

五段伸缩式皮带输送设备结构设计

快递分拨与仓储装卸场景里，固定长度皮带机常面临车厢进深适配差、不同货台高度对接错位的问题，伸缩段悬臂下垂、多段同步伸缩卡滞、重载下机架变形是长期困扰现场运维的核心痛点。这款五段伸缩结构在设计阶段就针对这些加工与装配隐患做了针对性优化，每一级伸缩臂的导轨配合面都预留了微米级的公差补偿量，避免多段嵌套后累计公差导致伸缩卡顿，侧向导轮的安装座设计成长圆孔可调结构，现场装配时可根据实际加工误差微调导轮预紧力，既不会因间隙过大出现伸缩段晃动，也不会因过盈配合导致驱动负载陡增。前端的液压支撑油缸铰接点做了衬套过盈配合设计，衬套选用自润滑铜基材质，长期往复举升调整高度时无需频繁加注润滑脂，适配装卸现场多粉尘的恶劣工况，油缸的进出油口预留了防爆阀安装位，突发管路泄压时能瞬间锁止油路，避免伸缩段下坠砸损货物或伤及操作人员。皮带张紧机构布置在最末段固定机架内部，张紧螺杆采用梯形螺纹，相比普通三角螺纹自锁性更强，重载输送时不会因皮带拉力出现张紧度回松，张紧座两侧的导向滑块采用聚氨酯材质，摩擦系数低且具备一定缓冲性能，皮带运行时的小幅振动不会传导到机架引发共振。前端的LED照明模组嵌入到头部护罩的凹槽内，走线全部从伸缩臂的内部穿线腔通过，避免伸缩动作时拉扯线缆，照明角度可根据作业需求手动调整，夜间装卸时无需额外架设临时照明设备。安全防护栏板沿着每一级伸缩臂的侧边布置，栏板与臂架之间采用快拆螺栓连接，日常清理皮带缝隙卡入的快递包装碎屑时，无需拆解整个臂架结构即可快速拆下栏板。多段伸缩的驱动采用链条同步传动，每一级臂架的链条张紧度都可单独调整，避免多段伸缩时出现速度差导致臂架偏磨，机架主体的钢板折弯处都做了加强筋压型，长期满负荷运行时不会出现侧板外胀变形，底部的固定支脚设计有长条形安装孔，可适配现场不同的预埋螺栓间距，无需二次打孔改造地面即可完成设备安装就位。
