四段伸缩式皮带输送设备结构设计

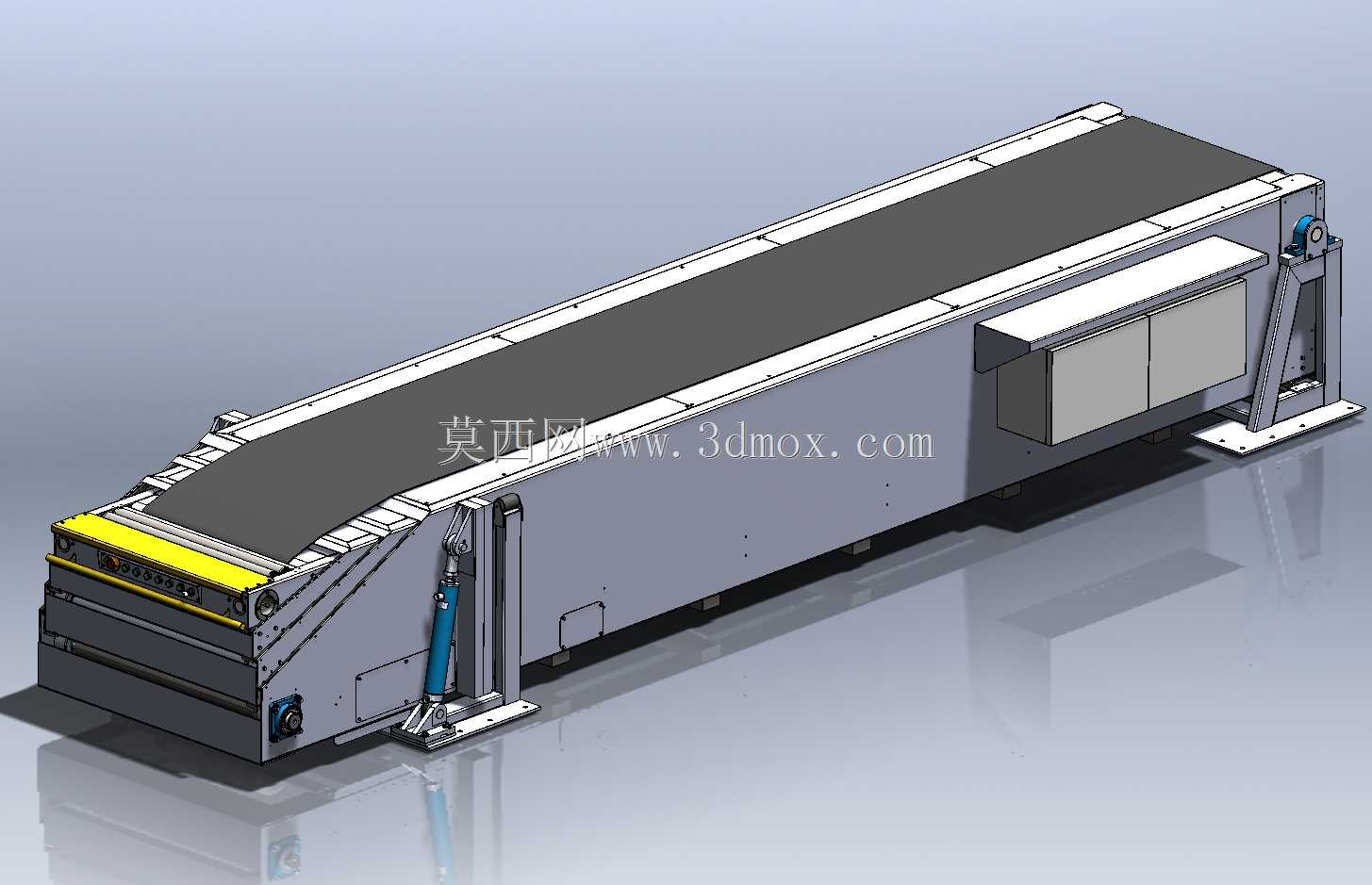

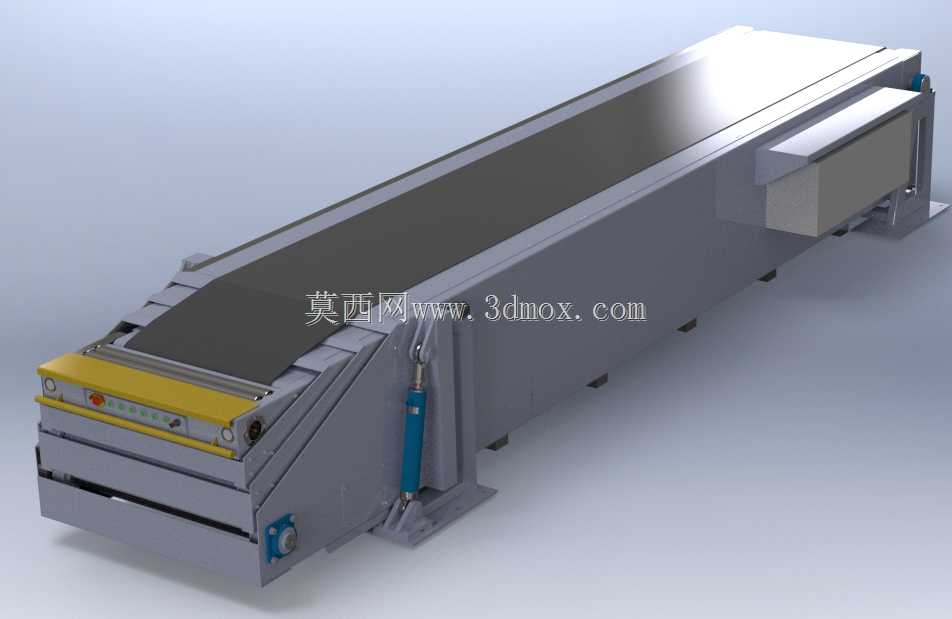

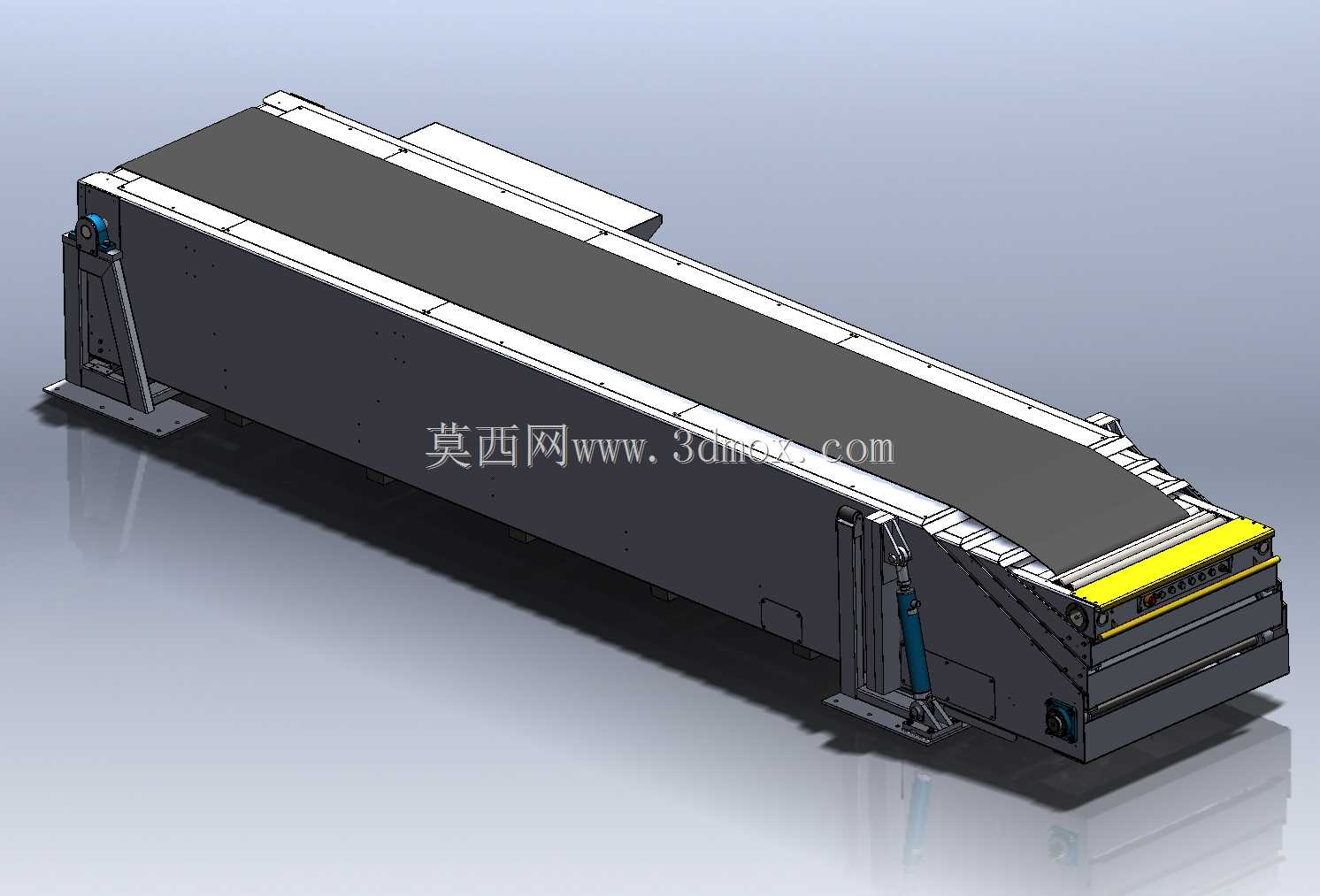

散料转运现场常遇到固定输送线长度适配性差的问题，不同货台高度、不同装卸距离的场景下，常规皮带机要么够不到装卸位，要么多余段挤占通道空间，这款四段伸缩结构的设计，刚好戳中了这类场景的核心痛点。侧置的液压支撑缸没有采用常见的双侧对称布局，而是偏向进料端布置，避开了伸缩段滑动导轨的安装位，缸体铰接座的安装面做了1.5mm的下沉止口，现场焊接时不用额外做定位工装，就能保证铰接孔的同轴度公差控制在0.2mm以内，避免后续伸缩动作出现卡滞。四段嵌套的伸缩框架没有用统一壁厚的矩形管，最外侧固定段用3mm厚型材承担整体支撑载荷，向内逐级减薄到1.5mm，每段框架的滑动接触面都贴了聚氨酯耐磨条，不用额外加装铜套或者直线导轨，既能控制整体自重，又能把伸缩间隙控制在1mm以内，不会出现皮带跑偏的问题。前端的操作面板集成了长度调节、高度调节的按钮，下方预留的LED照明安装槽做了向内翻边的防水结构，雨天户外作业时不会有积水渗入接线腔，前端的防撞触边直接接入控制回路，碰到障碍物时会立刻停止伸缩动作，不用额外加装外置的传感器支架。皮带托辊的间距没有按常规等距排布，伸缩段的托辊间距比固定段小80mm，因为伸缩段伸出后悬臂更长，更小的托辊间距能避免皮带重载下出现塌腰变形，即使长时间输送80kg/m的散料，皮带也不会和框架边缘发生摩擦。尾部的驱动辊筒做了菱形包胶，和聚氨酯皮带的摩擦力比光面辊筒高30%左右，不用额外加装张紧结构就能避免打滑，辊筒的轴承座采用外装式设计，后期更换轴承时不用拆解整个框架，在设备外侧就能完成维护操作。每段伸缩框架的限位块都做了聚氨酯缓冲垫，伸缩到极限位置时不会出现金属碰撞的异响，也不会因为刚性撞击导致框架变形，液压管路全部走框架内侧的走线槽，外部没有裸露的管线，避免作业时被货物勾挂造成损坏。
