商用车双轴叶片式悬架结构设计

重载运输场景下，双轴悬架的载荷分配不均一直是底盘调校的核心痛点，传统刚性连接结构在颠簸路段易出现单轴载荷过载，引发板簧断裂、车轴变形等故障，这套双轴叶片悬架的结构设计，正是针对这类工况做的定向优化。

叶片弹簧与车轴连接座的接触面做了微弧面过渡处理，没有采用常规的平面贴合设计，避免长期交变载荷下连接螺栓出现剪切疲劳，座体上的安装孔位预留了0.2mm的公差补偿量，适配不同加工精度的车轴装配需求，哪怕是批量生产的铸件存在微小尺寸偏差，也能顺利完成装配，不会出现孔位错位强行锁止导致的内应力残留。

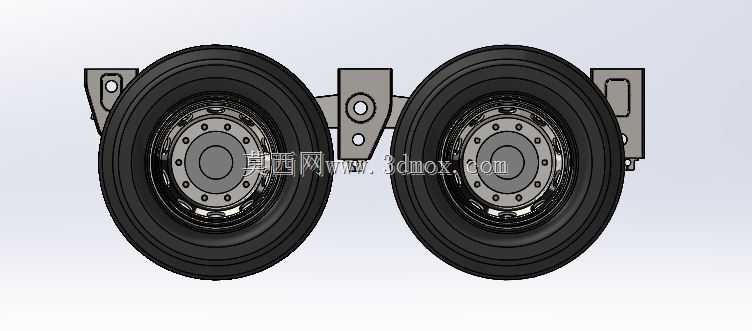

两侧的悬架吊耳支架采用了变厚度冲压结构，靠近车架连接端的壁厚比下端铰接处厚1.5mm，在不增加整体重量的前提下，提升了侧向冲击下的结构强度，支架上的定位凸台刚好卡入车架纵梁的预留槽内，装配时不需要额外做位置校准，能大幅缩短底盘总装的工位耗时，也避免后期使用中支架出现移位跑偏。

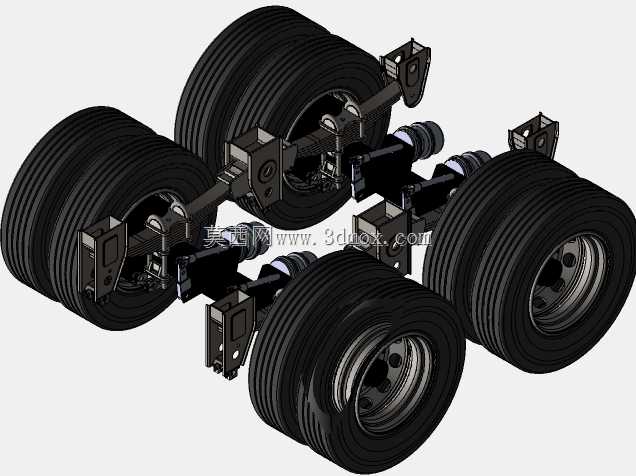

相邻两轴的叶片弹簧端部做了错位避让设计，极限压缩工况下不会出现弹簧片互相剐蹭的问题，弹簧片之间的接触边缘做了倒圆角处理，减少应力集中点的同时，也能降低悬架工作时的金属摩擦异响。车轮轮毂与车轴的配合轴颈做了表面淬硬处理，硬度达到HRC45-50，能承受重载下的长期转动磨损，轮毂上的螺栓孔分布圆精度控制在0.05mm以内，保证轮胎安装后的动平衡表现，减少高速行驶时的轮胎异常磨损。

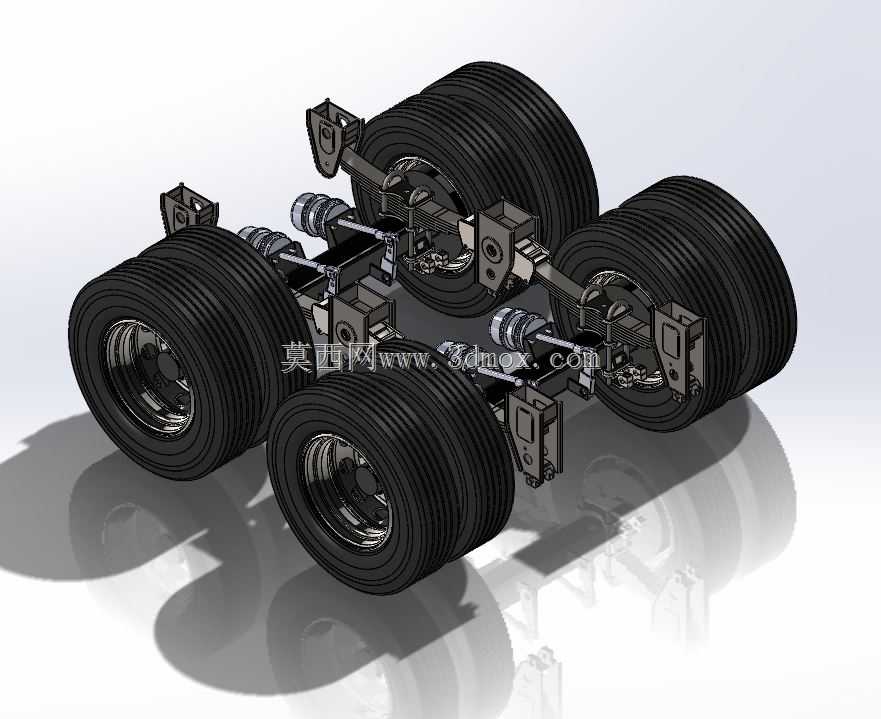

这套结构没有采用额外的载荷平衡杆，完全靠叶片弹簧的刚度匹配和连接座的铰接自由度实现两轴载荷动态分配，坑洼路面行驶时，单侧车轮抬升的位移会通过铰接结构传递到另一轴，让两个轮胎始终保持与地面的有效接触，不会出现单轮悬空导致的驱动力流失，也能避免单轴承受全部载荷引发的结构损坏。日常维护时，只需要定期检查铰接点的润滑情况和连接螺栓的预紧力，不需要拆解整个悬架结构，维保成本比传统平衡悬架低近三成。
