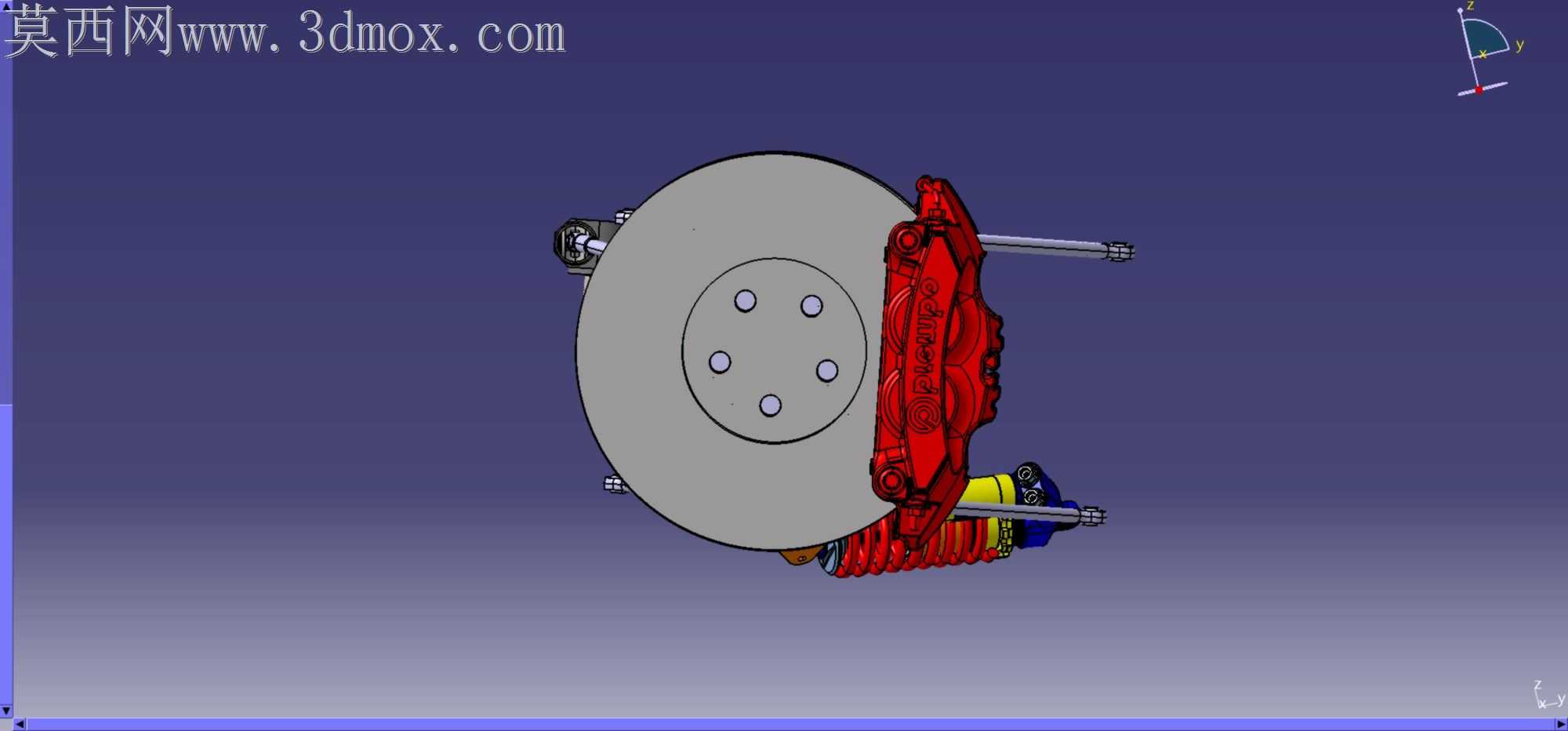

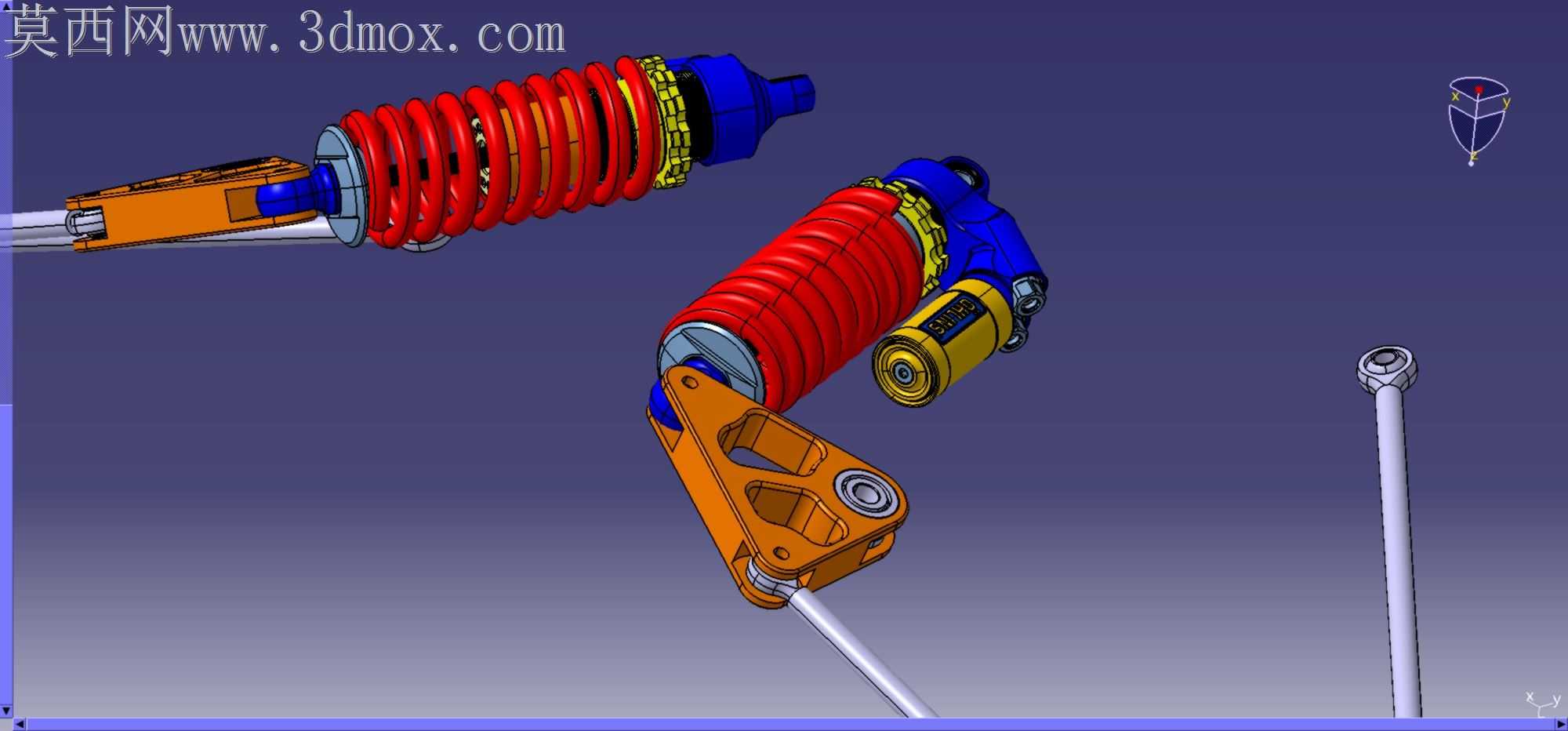

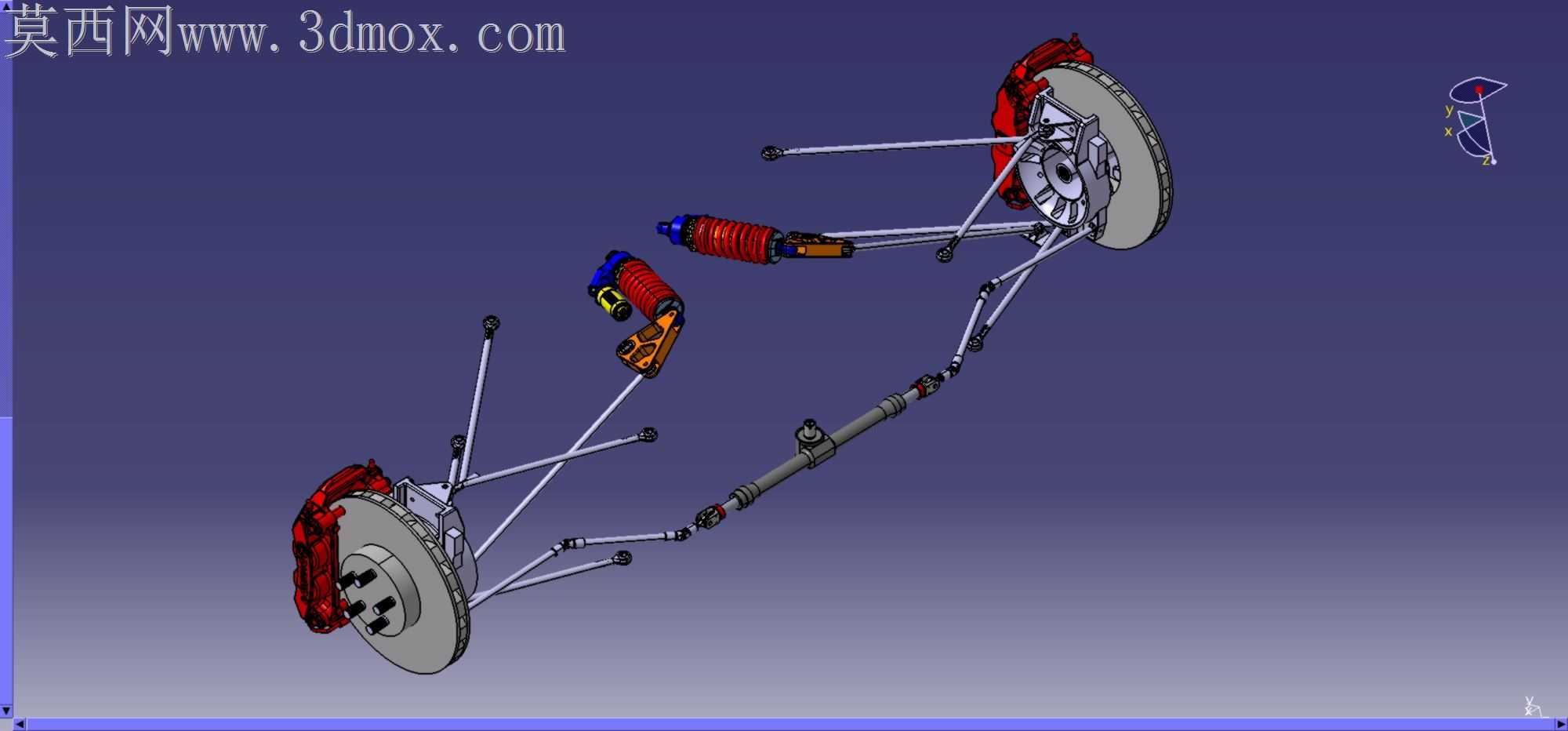

量产车底盘调校阶段常遇到悬架硬点与轮边空间干涉的问题,传统麦弗逊结构的减震器安装座容易侵占刹车通风道布局空间,转向拉杆与下摆臂的运动轨迹在大跳动行程下易出现运动干涉,这套曲拐悬架的结构设计恰好针对这类工程矛盾做了针对性调整。轮边制动盘与卡钳的安装法兰面预留了0.3mm的平面度公差带,避免刹车盘转动时的端面跳动引发踏板抖动,卡钳安装脚的位置特意避开了减震器下端的连接球头,就算在最大转向角加全跳动的极限工况下,两者也不会出现剐蹭。多根控制臂的铰接点采用了不等长的布置逻辑,上下摆臂的球头销中心连线与主销内倾角的匹配经过反复校核,轮距在悬架压缩回弹过程中的变化量控制在2mm以内,能大幅减少轮胎的偏磨损耗。转向中间轴的万向节采用了等速设计,十字轴的轴向预留了0.15mm的窜动间隙,既不会出现转向卡滞,也能过滤掉路面传递上来的细碎振动。减震器的上端安装座做了偏置设计,弹簧的中心线与减震器活塞杆的轴线错开3度,抵消减震器工作时受到的侧向力,延长活塞杆油封的使用寿命。每处铰接点的衬套安装座都做了倒角过渡,压装衬套时不会刮伤衬套橡胶表面,控制臂的杆身截面采用变厚度设计,靠近铰接点的位置壁厚加厚2mm,杆身中部做了挖槽减重,在保证120kN侧向冲击强度要求的前提下,单根控制臂的重量比等截面设计轻了18%。刹车通风导管的安装支架直接集成在转向节上,不用额外设计固定结构,导管出口正对刹车盘的通风筋,连续制动时能把盘温控制在合理区间。转向拉杆的长度调节螺纹做了细牙设计,螺距1.25mm,四轮定位时前束值的调节精度能控制在0.05度以内,调节完成后的锁紧螺母采用双螺母结构,车辆长期行驶在颠簸路面也不会出现前束跑偏的问题。这套结构没有为了追求视觉效果做多余的造型设计,所有曲面和结构特征都服务于运动轨迹避让、强度冗余和装配便利性,哪怕是小批量试制阶段,普通的三坐标夹具就能完成所有硬点的检测,不需要定制专用的检具,装配时每个连接点的操作空间都预留了足够的扳手活动余量,不会出现螺栓拧到一半被周边结构挡住的尴尬情况,衬套压装的导向角也做了统一设计,压装过程中不会出现衬套偏斜的问题。
- 上一篇:带转向功能的横臂悬架系统结构设计
- 下一篇:商用车双轴叶片式悬架结构设计
- 全部评论(0)
- 模板大小: 62.73 MB
- 售价:5金币
- 下载次数: 228
- 系统要求: STEP / IGES,Rendering
- 软件分类: 悬架
