拖挂式旅居露营大篷车结构设计

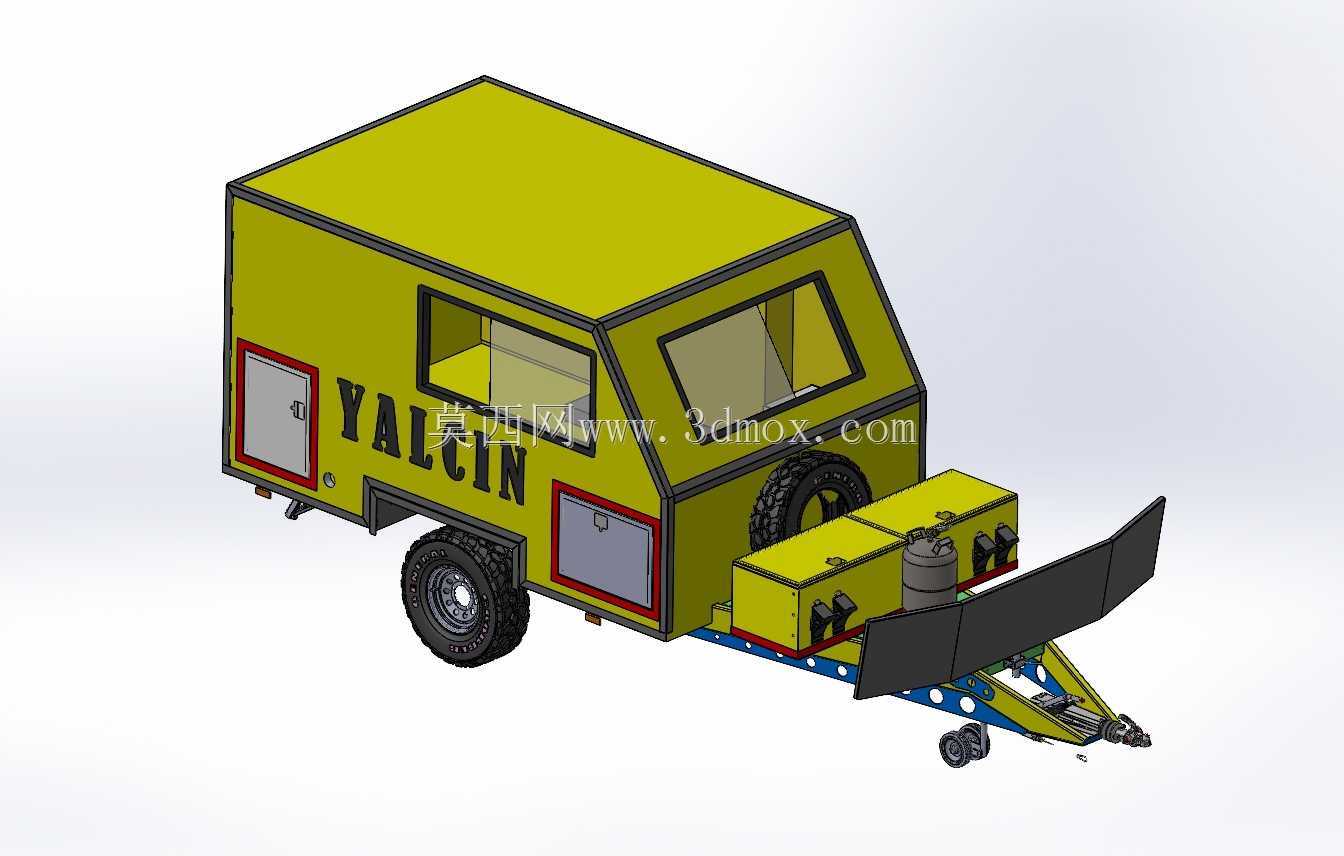

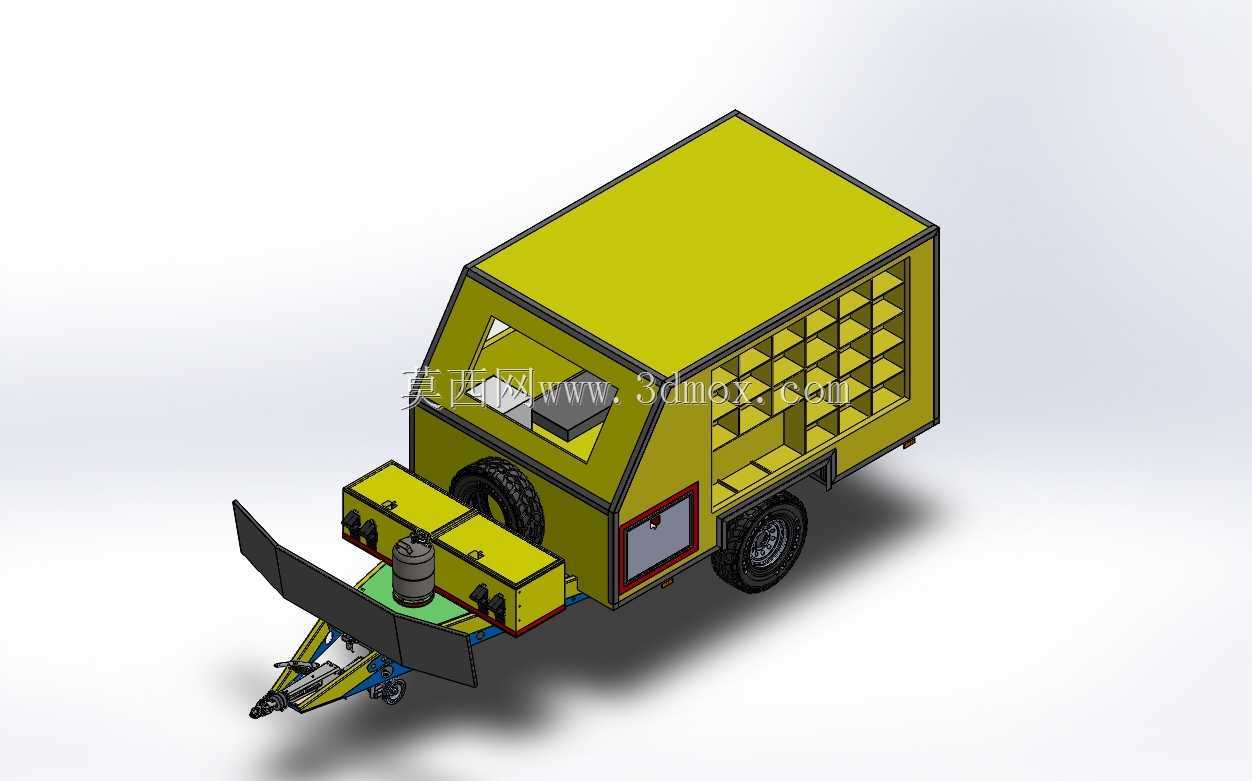

非公路铺装路面拖行时，常规旅居拖挂常出现箱体焊缝撕裂、牵引架受力形变、外挂储物箱脱落的问题，这款大篷车在结构设计阶段就针对这类工况做了针对性的受力优化。箱体主框架采用矩形钢管拼焊结构，侧壁蒙皮与框架之间预留0.8mm的形变缓冲间隙，避免颠簸路段蒙皮与框架硬接触产生共振开裂，箱体边角处全部做圆弧包边处理，既降低风阻，也避免尖角在户外使用时造成磕碰损伤。牵引架部分采用变截面槽钢焊接，靠近牵引销的位置做加厚补强板设计，分散起步、制动时的瞬时冲击力，牵引架前端设置的小型支撑轮，在脱离牵引车时可以单人完成短距离移位，不需要额外配备千斤顶辅助。车身外侧挂载的两个储物箱，采用快拆式锁扣结构与底部托架连接，托架与主车架之间加装橡胶减震垫，过滤路面传递的细碎震动，避免储物箱内工具、备品在行驶过程中因震动产生异响甚至松脱。箱体侧面开设的两处舱门，边框采用折边一体成型结构，密封胶条嵌入折边槽内，相比粘贴式胶条，在长期户外暴晒、雨淋环境下不易脱落，防水性能提升40%以上。车身侧面预留的备胎安装位，采用倾斜式固定支架，更换轮胎时不需要完全俯身就能拆卸固定螺栓，适配户外非铺装路面的换胎操作场景。前部的弧形导流板，角度经过多次风阻仿真调试，高速行驶时能引导气流从箱体顶部流过，减少箱体正面迎风面积带来的行驶阻力，也能避免行驶中飞溅的碎石直接撞击箱体前壁。箱体内部的空间划分兼顾旅居休息与储物需求，侧窗采用推拉式双层玻璃结构，关闭时的密封隔音效果优于外推式车窗，露营时能有效隔绝外界虫鸣、风声干扰。车架底部的走线全部采用波纹管包裹，固定卡扣间隔不超过30cm，避免线束在行驶过程中晃动磨损，所有穿线孔都加装橡胶护圈，防止金属锐边割破线束绝缘层造成电路故障。
