双界面锁模注塑模具结构设计

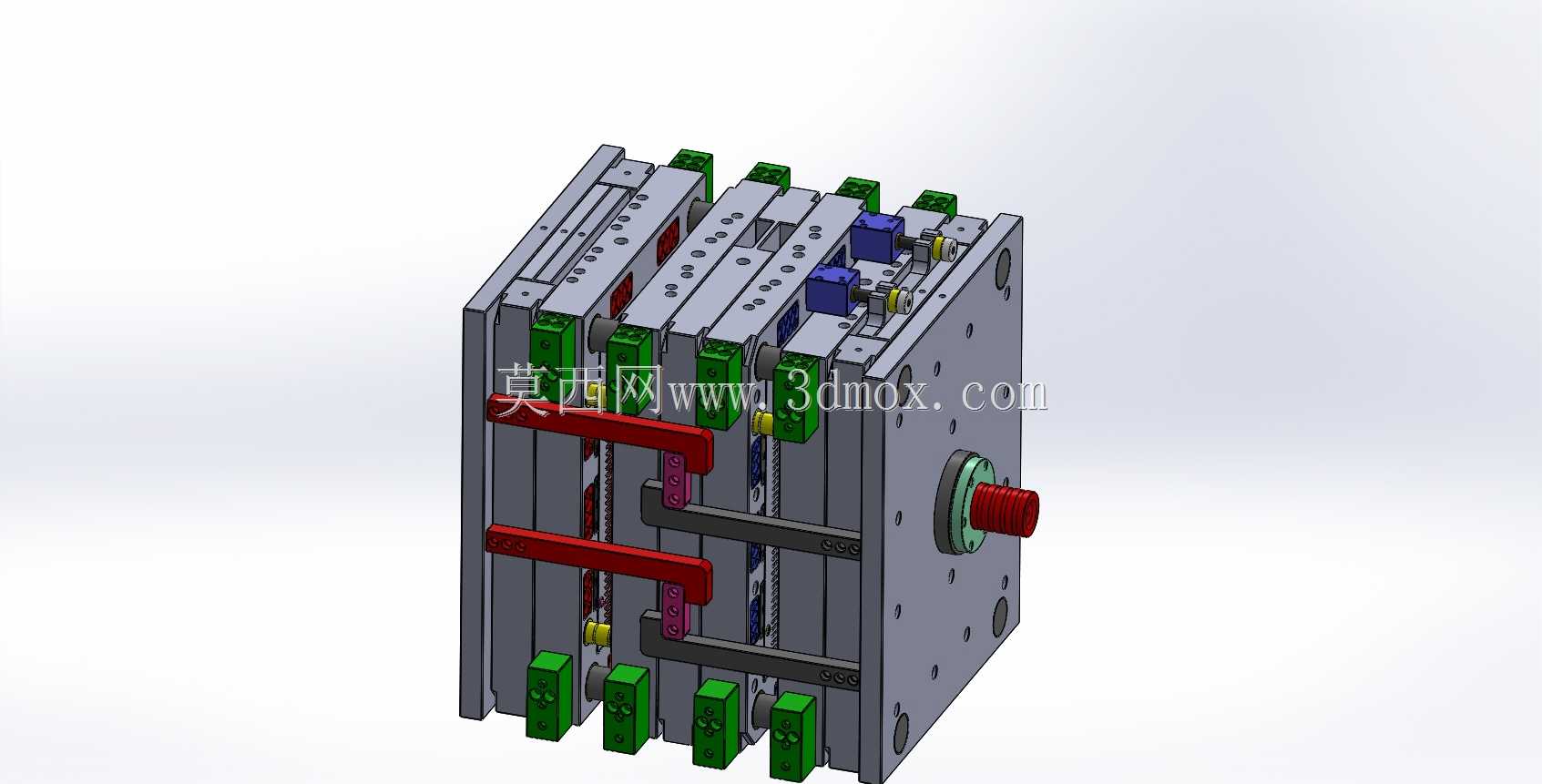

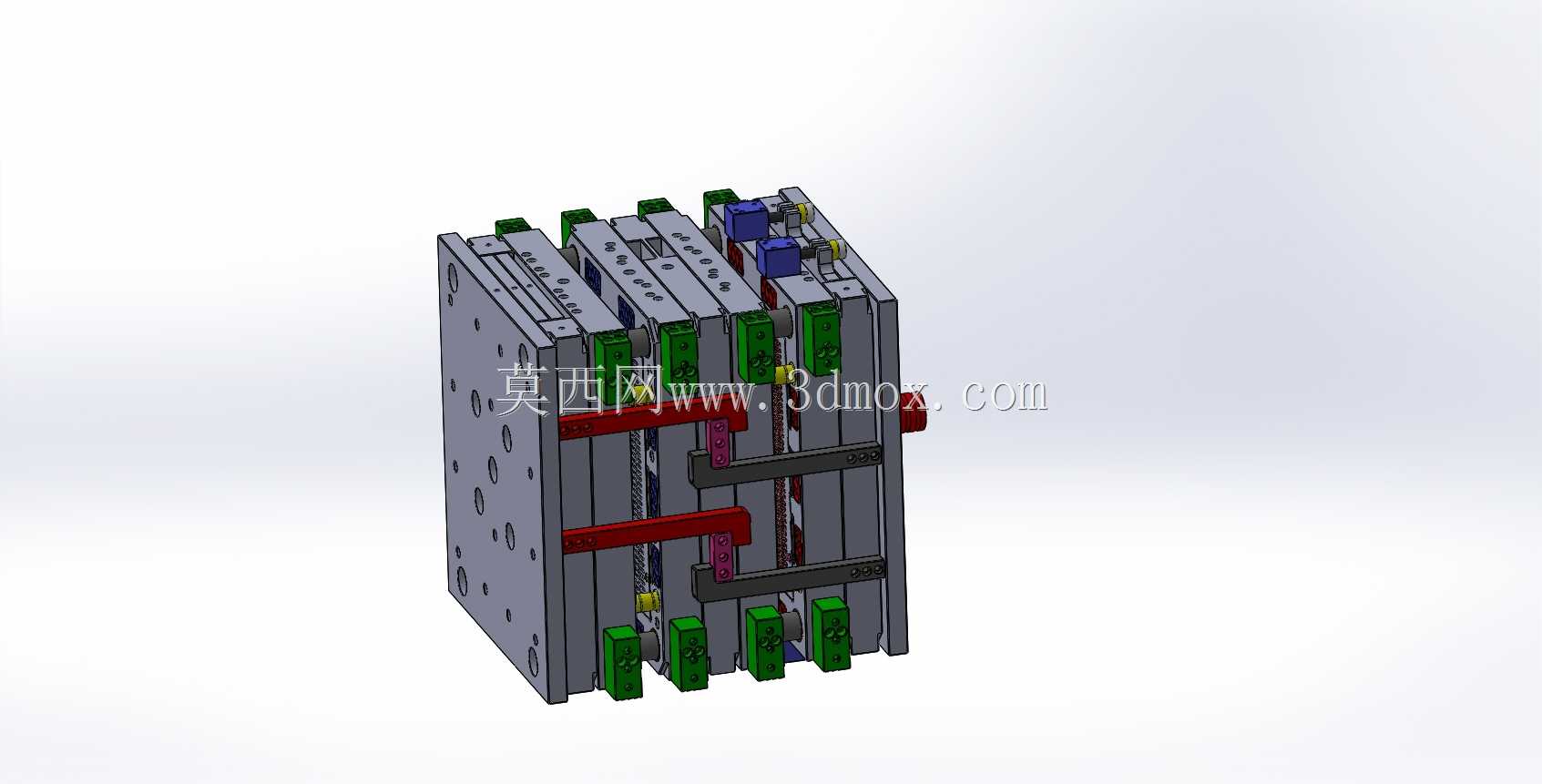

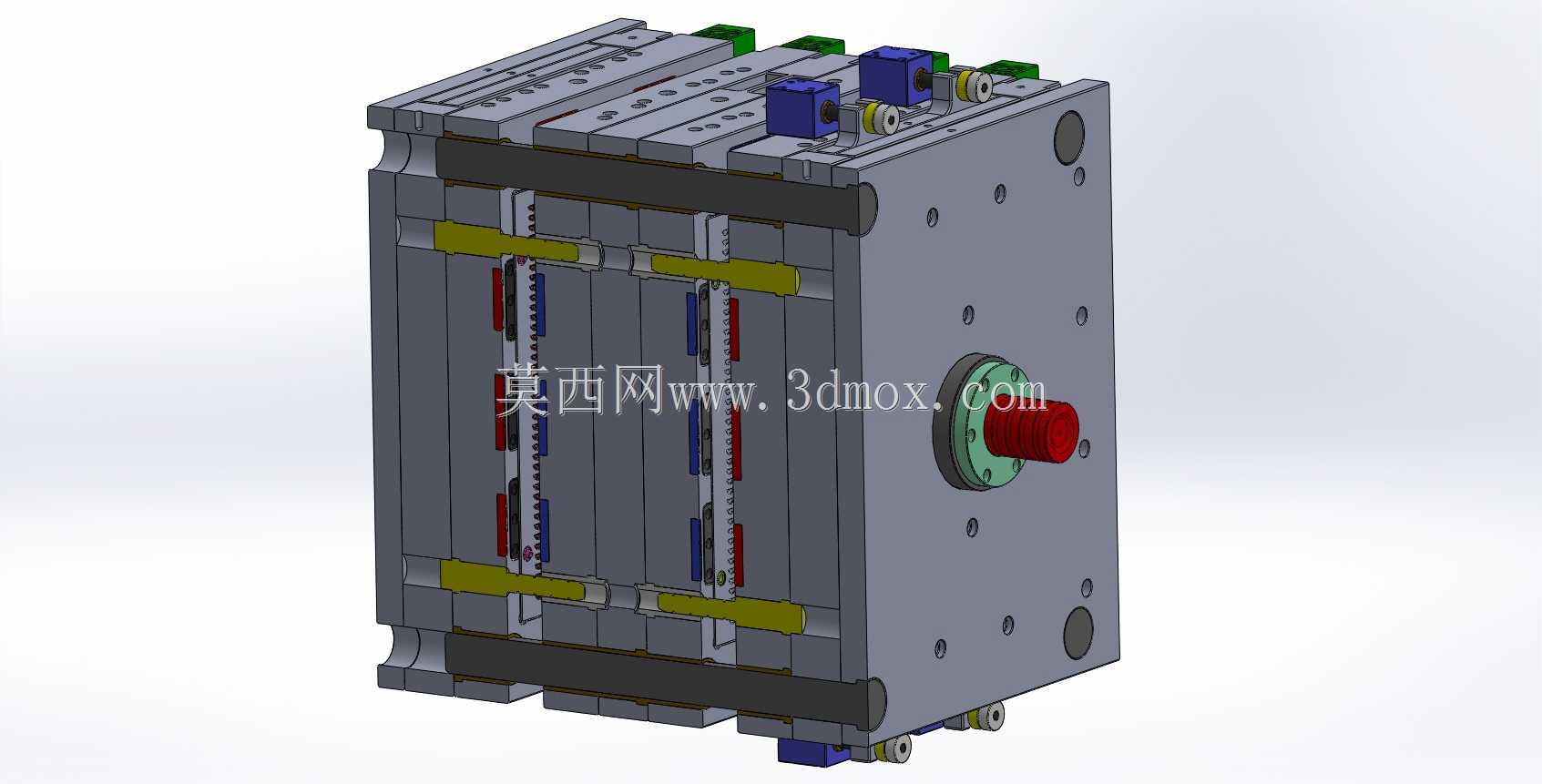

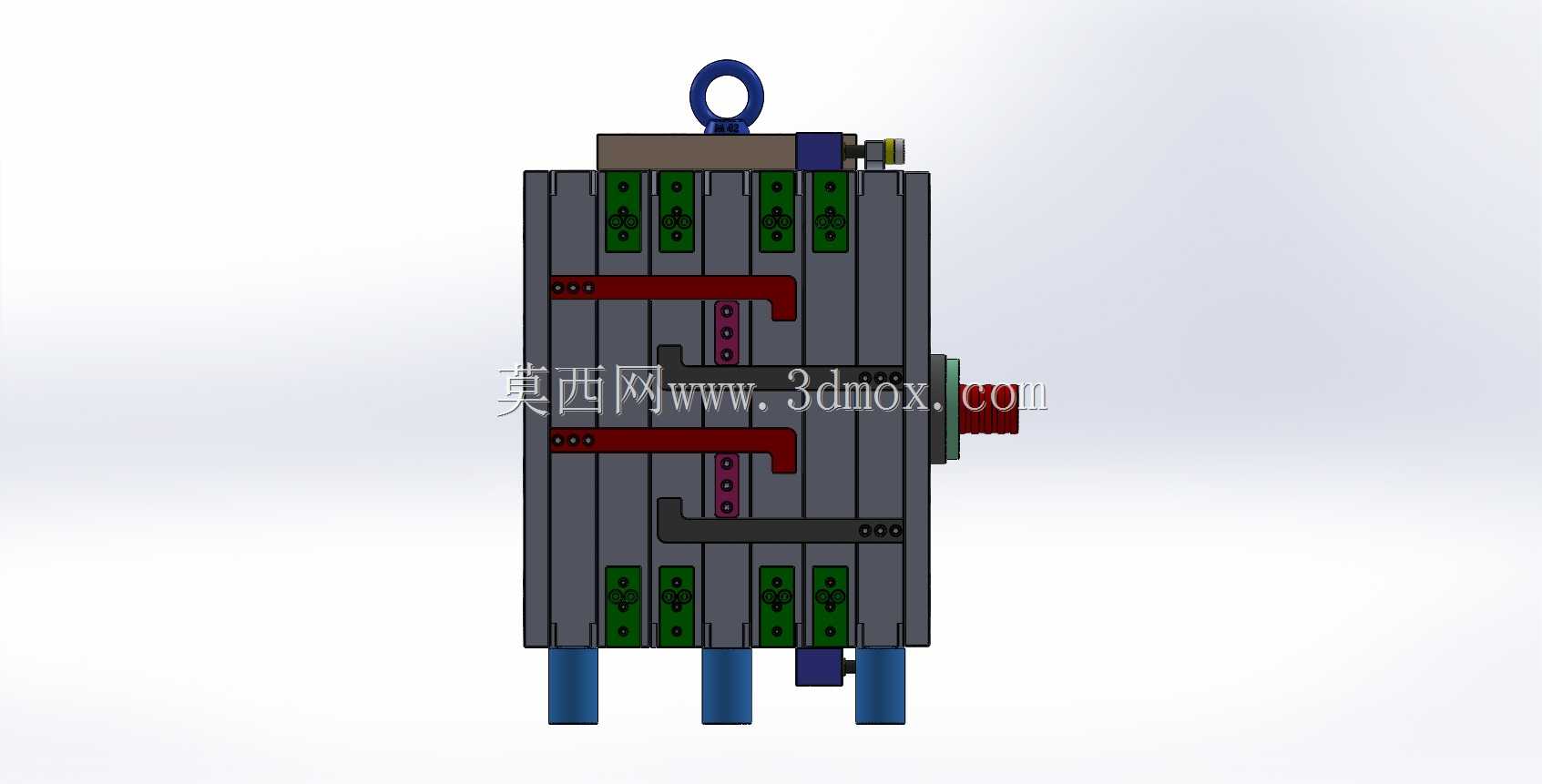

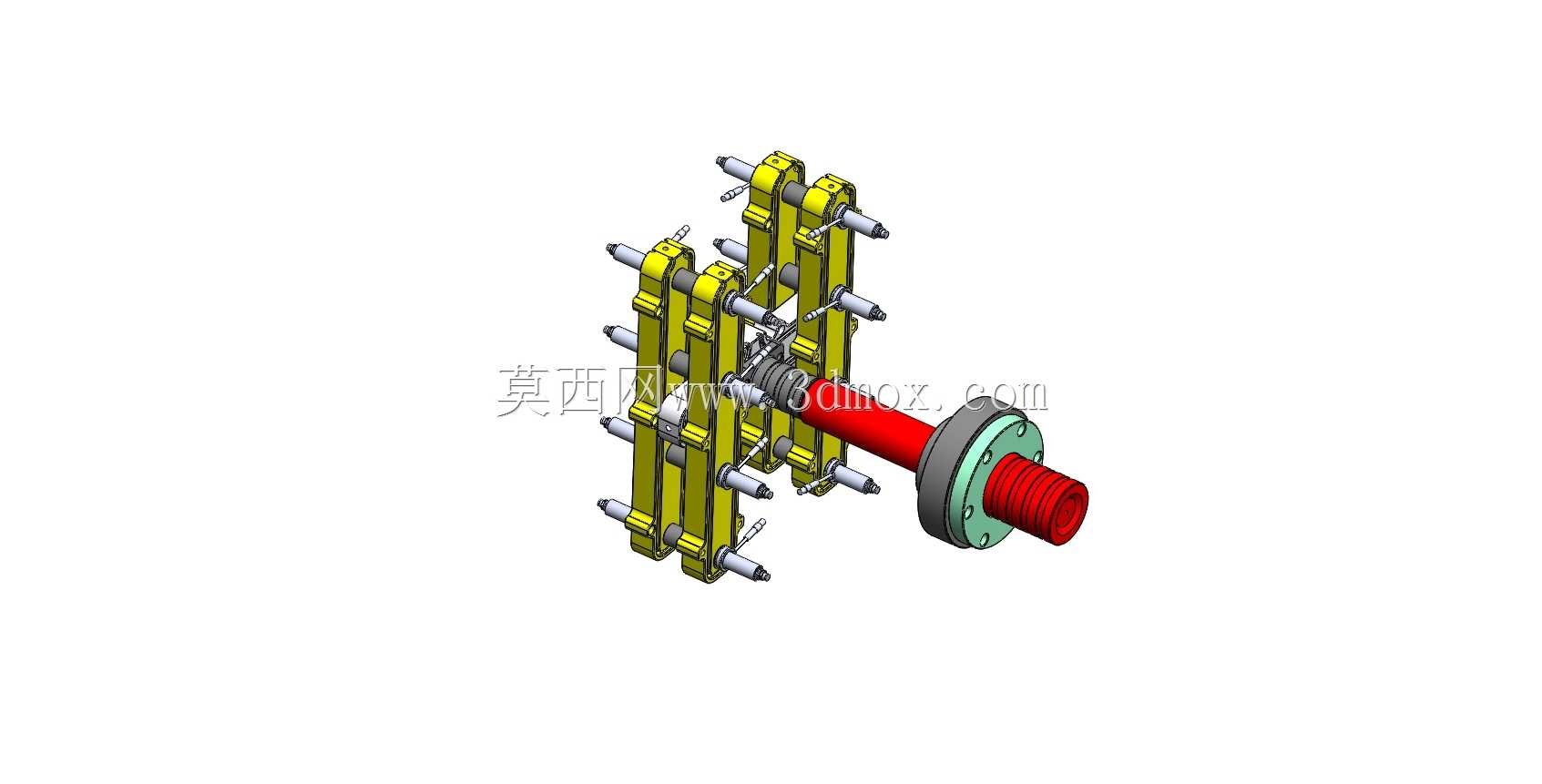

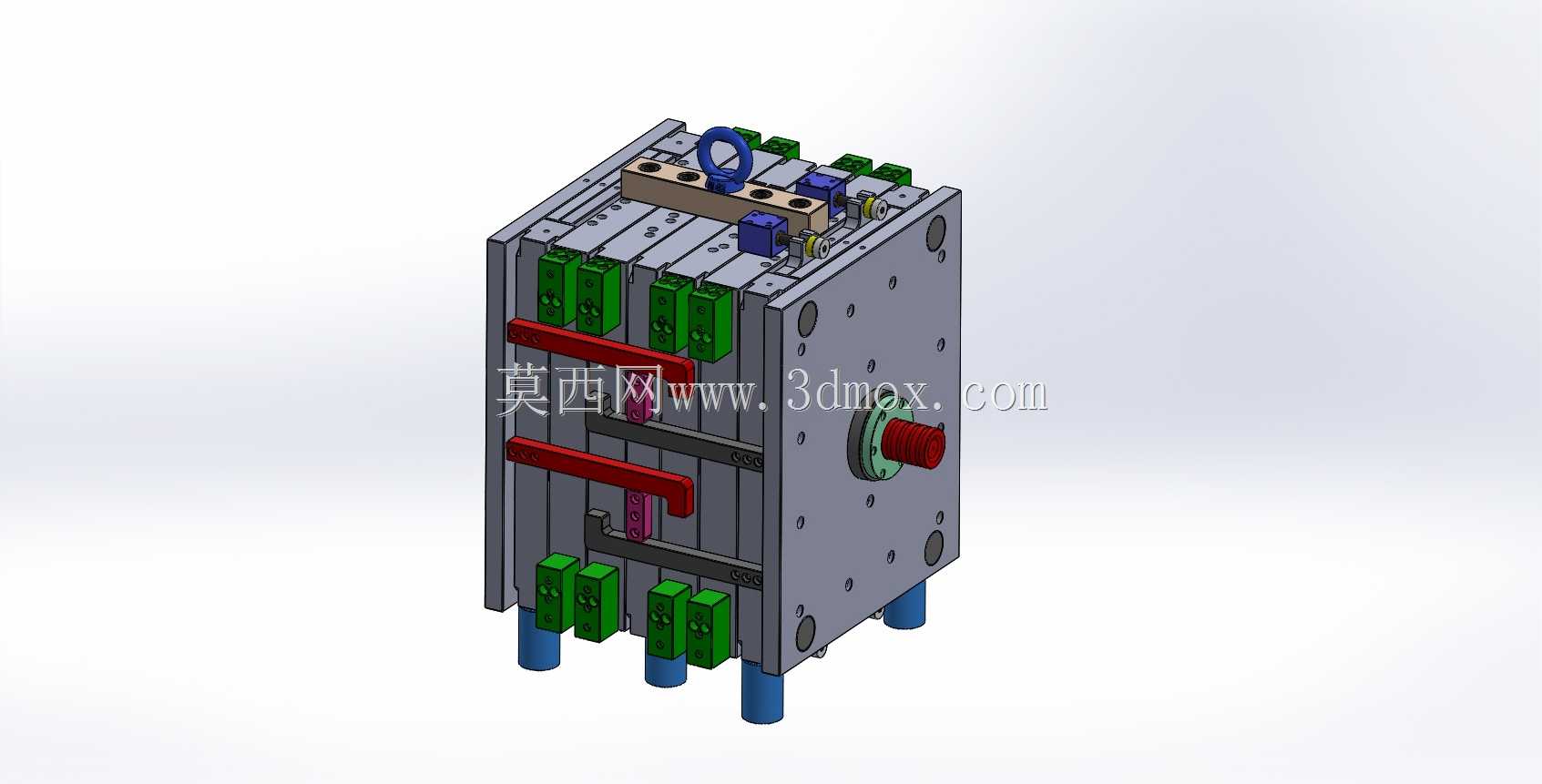

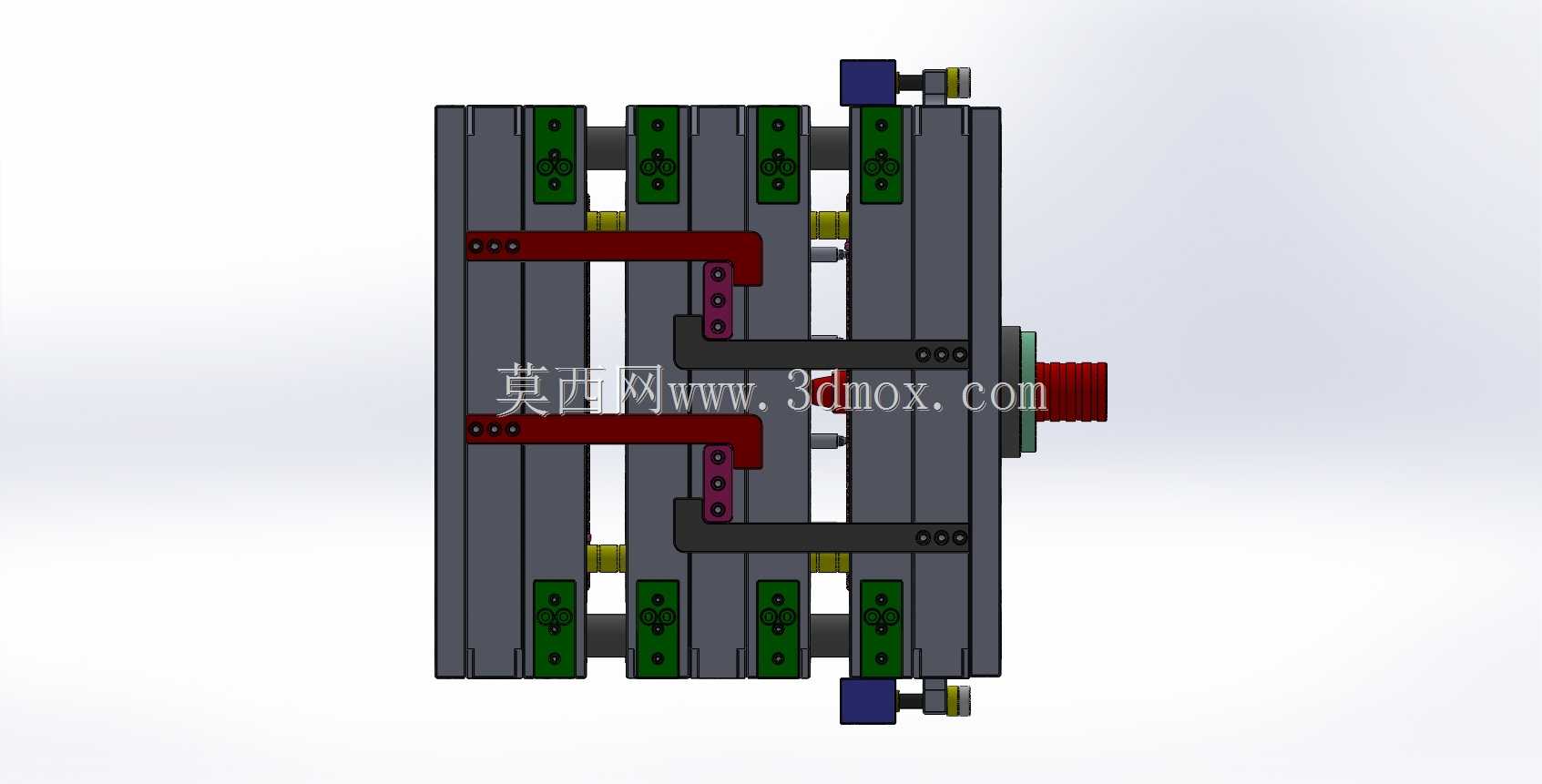

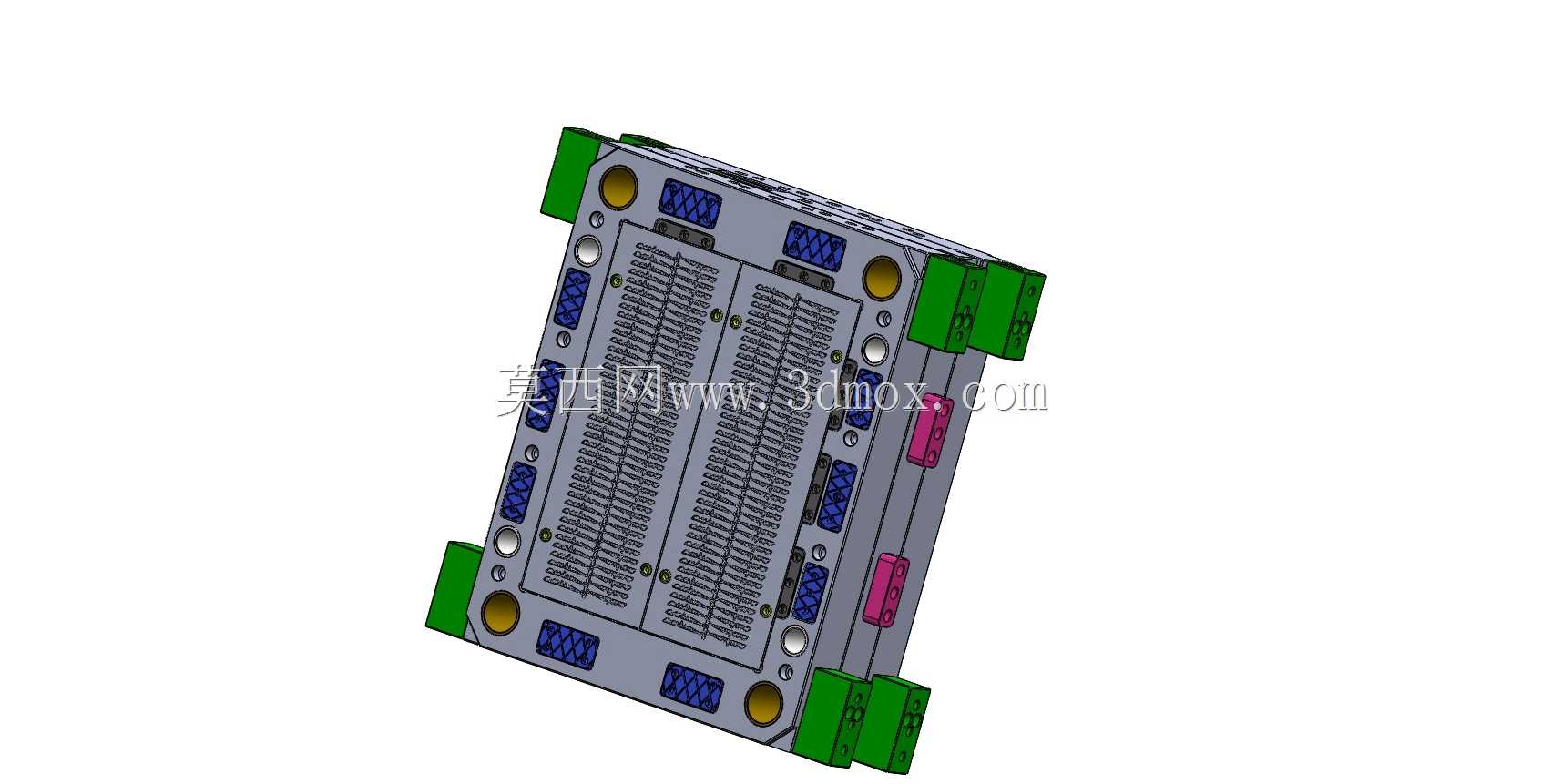

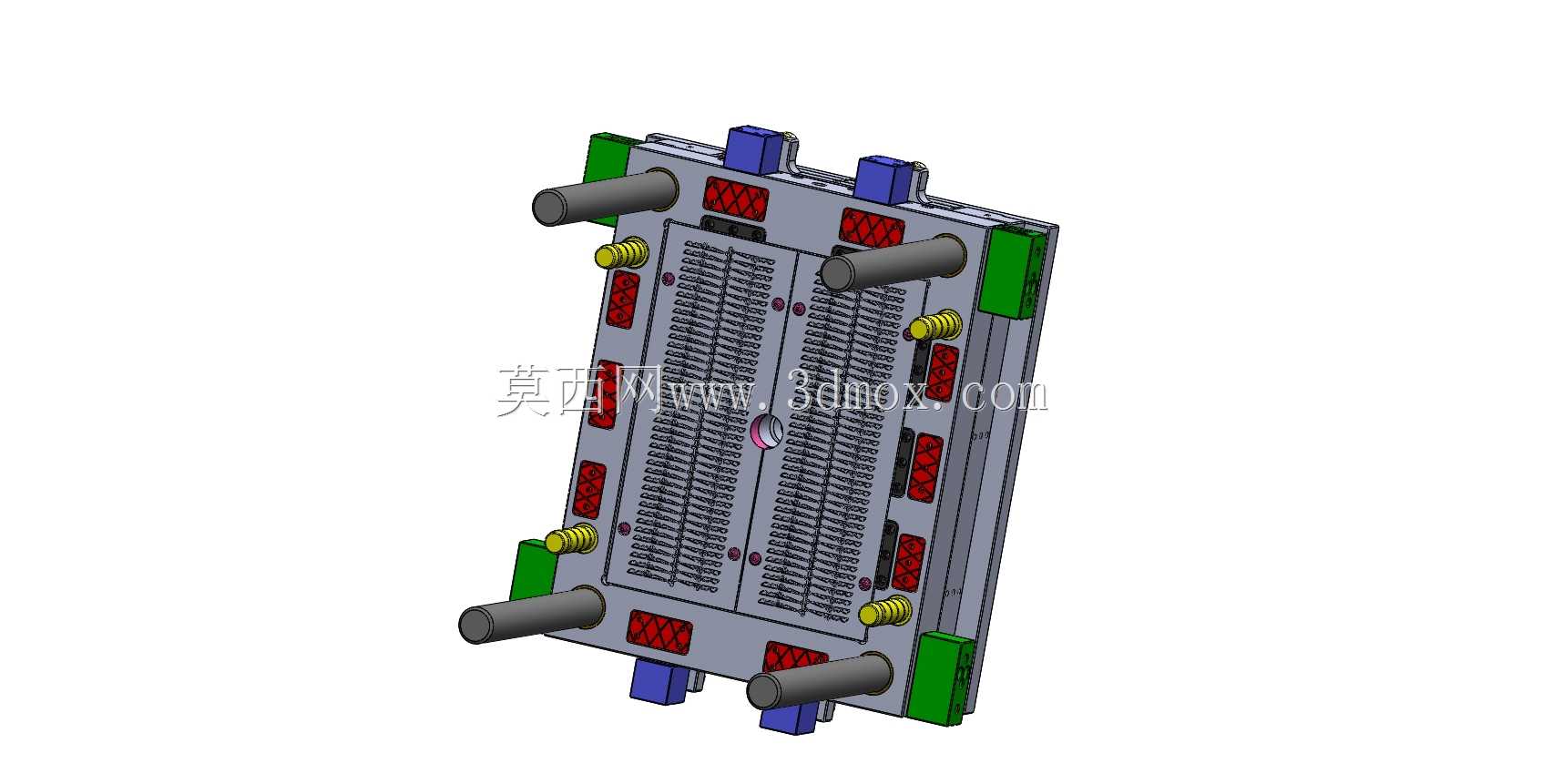

注塑生产现场常遇到的分型面错位飞边问题，大多来自锁模机构的刚性不足与受力不均，这套双界面锁模结构恰好针对这类痛点做了针对性的结构排布。侧面外露的红色锁止压条采用对称式布局，上下两组压条分别对应两个分型界面的锁止点位，压条与模架接触面做了0.02mm的研磨预留量，合模时压条的楔形面会先于主分型面贴合，提前抵消注塑机台的锁模力偏差，避免高压射胶时模腔涨开产生飞边。模架顶部的吊环安装座做了加厚处理，座体与模架顶板采用嵌入式定位，不是常规的螺丝直锁结构，起吊时整个模架的受力会分散到顶板的整面加强筋上，不会出现单点受力导致的模架变形，这点针对大吨位模具的车间转运场景非常实用。侧面的绿色导向块做了分段式设计，每块导向块都单独配做了销钉定位孔，磨损后可以单独更换某一块导向件，不用整组拆卸返修，大幅降低后期维护成本。模架底部的蓝色支撑柱采用不等距排布，对应模腔注塑时压力集中的区域加密布置，支撑柱顶面与动模底板的贴合面做了红丹研配，保证每根支撑柱都能均匀承受射胶时的反向推力，避免动模长期受力出现凹陷。进出油口的红色接头做了沉台防护，接头整体藏在模架侧面的沉孔内，车间周转模具时不会因为磕碰碰坏油嘴，避免油路泄漏导致的抽芯动作故障。锁模机构的传动件藏在模架内部的空腔里，外部只露出操作端的调节旋钮，日常生产时不会有料渣、灰尘掉进传动间隙，减少了机构卡滞的概率。双界面的锁止行程做了差速设计，第一界面锁止到位后第二界面才会开始锁紧，两个界面的锁止力互不干扰，针对不同壁厚的注塑产品，可以单独调节某一界面的锁模压力，不用整体调整台机参数，适配多批次小批量的柔性生产需求。
