肘节式侧向抽芯塑料注塑模具结构

车间里常碰到带侧向凹凸结构的塑料件注塑难题，普通直顶脱模会直接刮伤塑件内壁，强行顶出还会让浇口附近残留应力集中，批量生产时次品率能冲到15%以上。这套带肘节式侧向抽芯的注塑模，刚好把这类痛点拆进了每一处配合细节里。

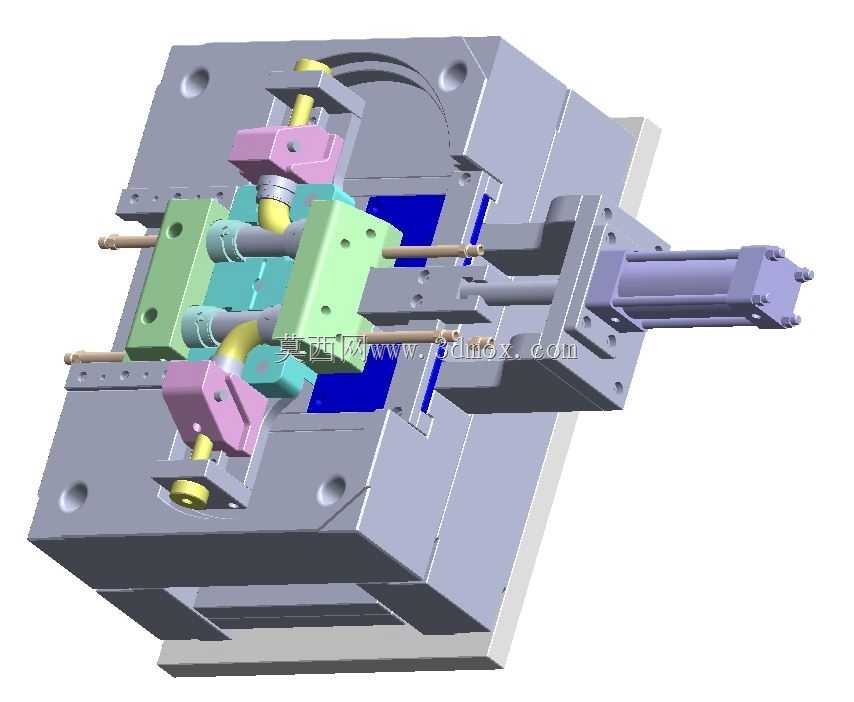

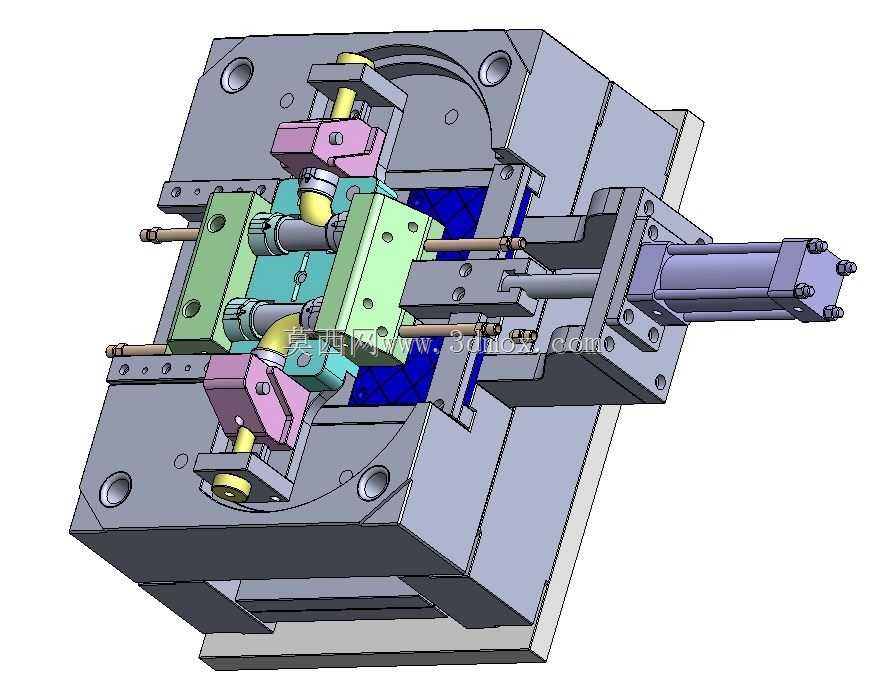

侧抽芯的滑动导轨面做了0.02mm的斜度偏移，不是完全平行于开模方向，合模时滑块能顺着斜度慢慢压紧定模镶块，不会因为长期往复滑动出现磨损间隙，避免飞边顺着滑块缝隙钻进去卡涩导轨。驱动抽芯的蓝色油缸活塞杆和滑块连接位，留了0.1mm的浮动间隙，油缸动作时的微小偏摆不会直接拽着滑块别劲，就算油缸安装座有几丝的装配误差，也不会把滑块导柱掰弯。

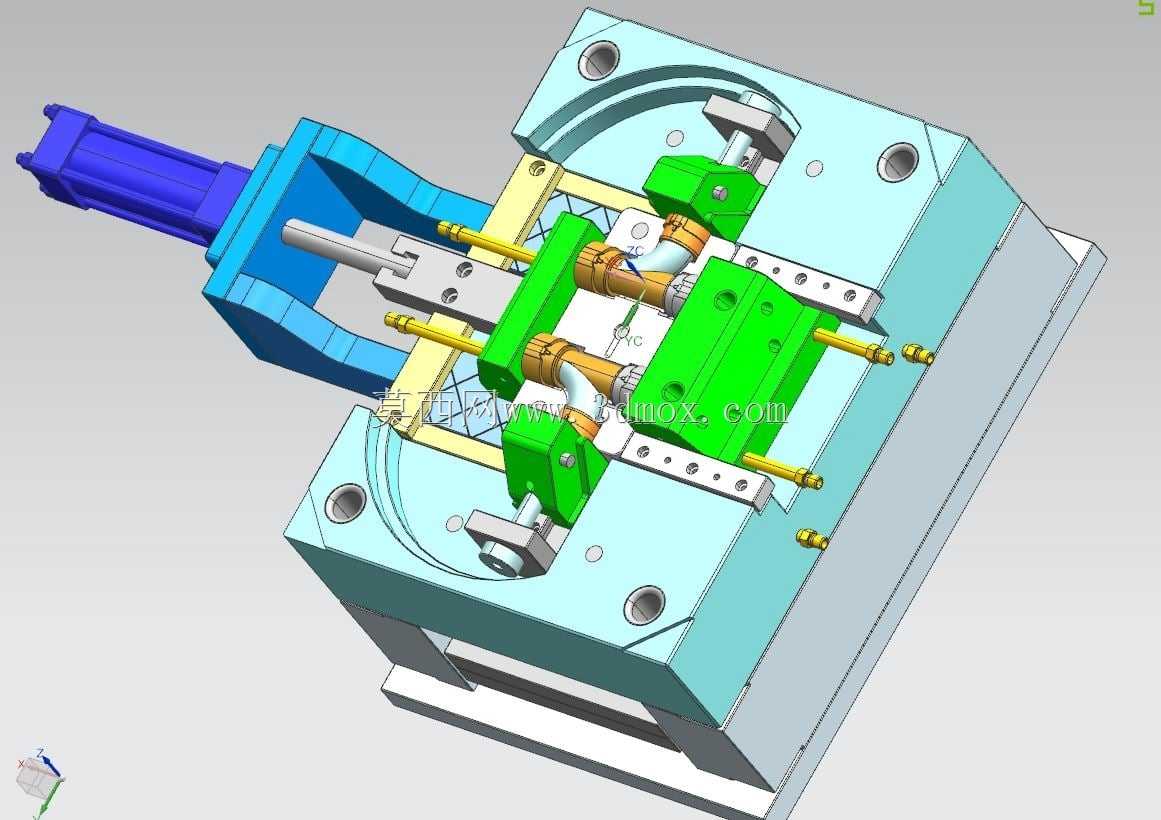

动模框的四个角做了嵌入式的耐磨镶块，不是和模框一体铣出来的，长期合模撞击的磨损只需要更换小镶块，不用整块模框返修，省了不少线下补模的工时。绿色的滑块压条上开了断续的润滑油槽，不是通槽，注油后油脂会存在槽段里，不会被滑块往复运动全挤出去，连续生产三四个班次也不用中途停机补润滑。

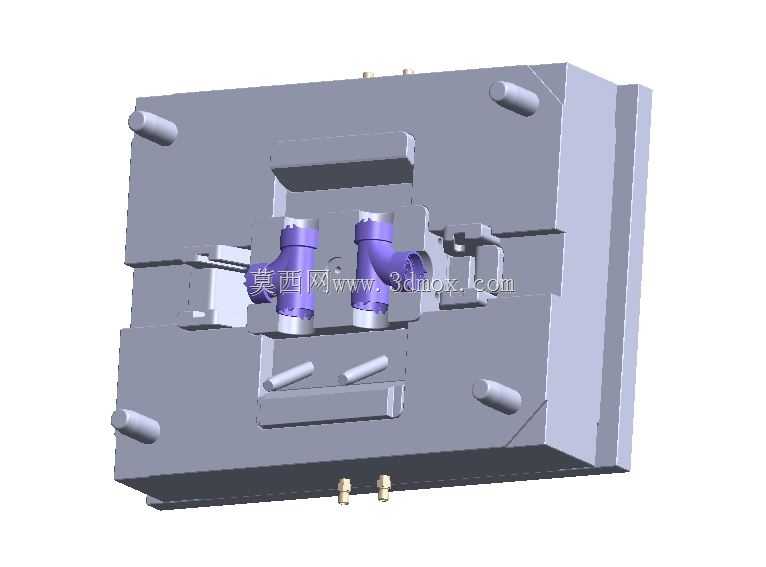

冷却水路绕着抽芯镶件走了环形回路，不是直来直去的穿孔，靠近浇口的位置水路间距缩到12mm，远离浇口的位置放宽到18mm，让整个型腔的冷却速度差控制在5℃以内，不会出现塑件局部缩瘪或者翘曲的问题。顶针排布特意避开了抽芯滑块的运动路径，每根顶针的尾部都做了防转扁位，装配时不会因为顶针转动刮花塑件背面的加强筋。

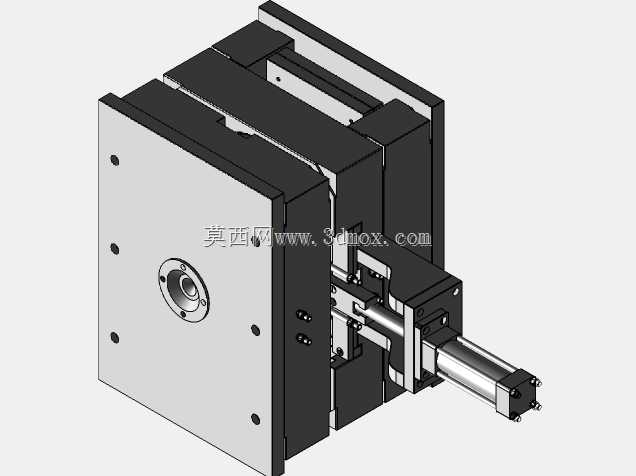

定模侧的浇口套做了球面贴合设计，和注塑机喷嘴的接触面积比普通平口套大了30%，射胶时不会因为接触缝隙漏胶，也减少了喷嘴和浇口套的撞击磨损。模架上的所有紧固螺丝孔都做了沉头深度余量，就算螺丝因为长期受热伸长，也不会顶到模架表面影响合模精度。
