电气接线盒双顶出注塑模具结构设计

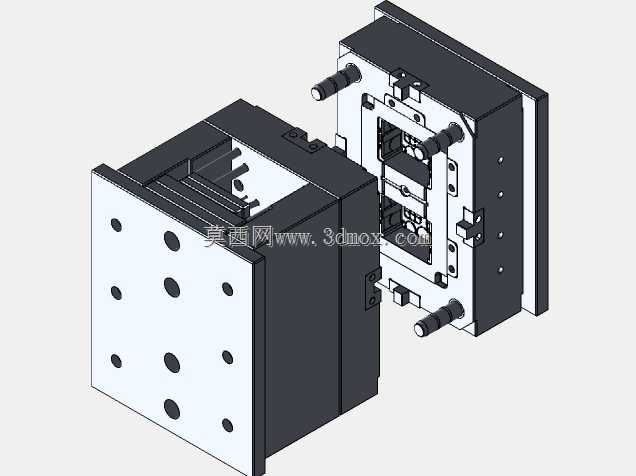

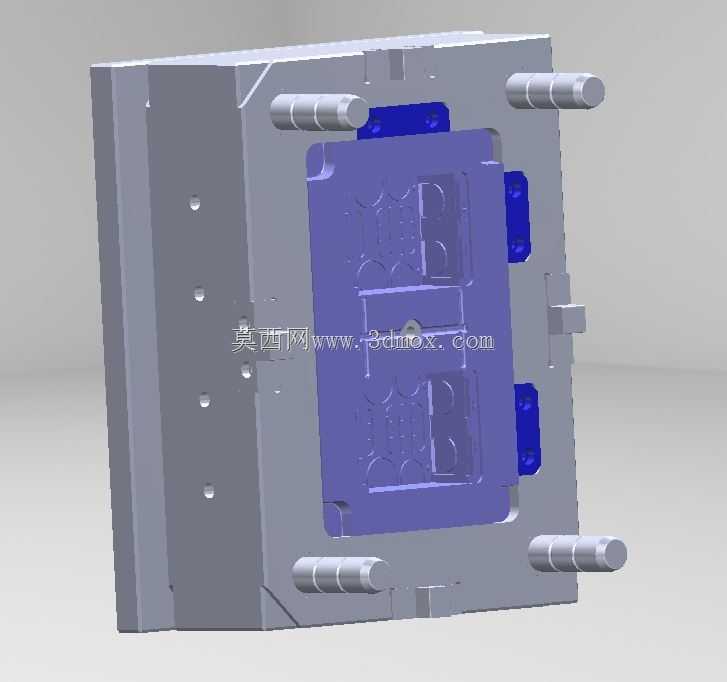

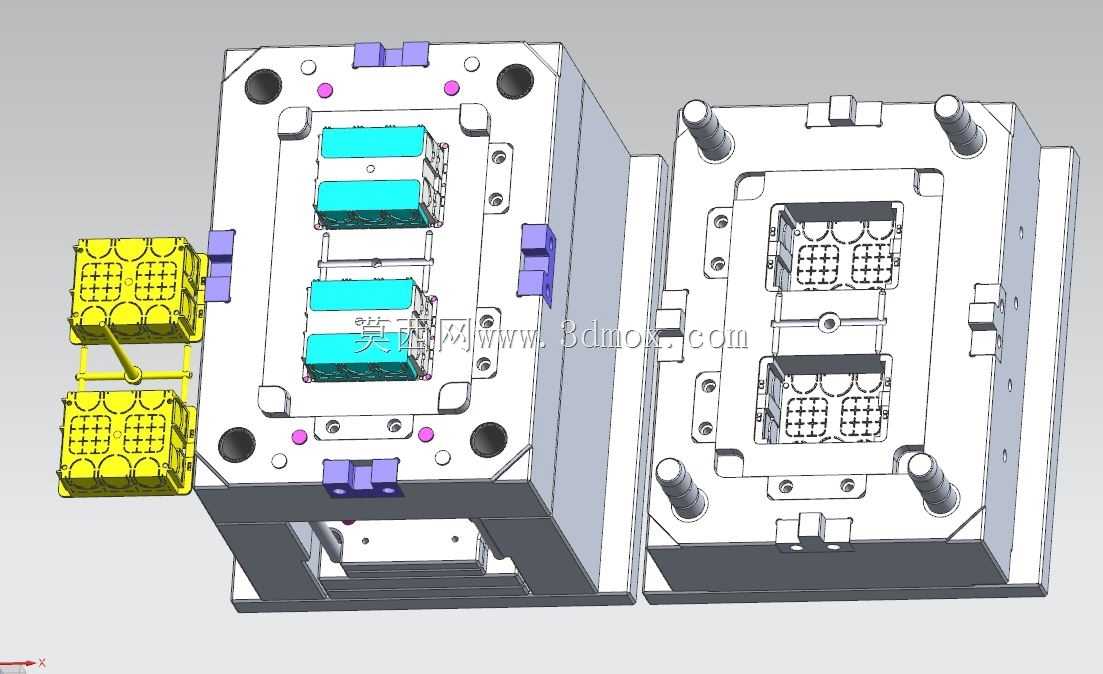

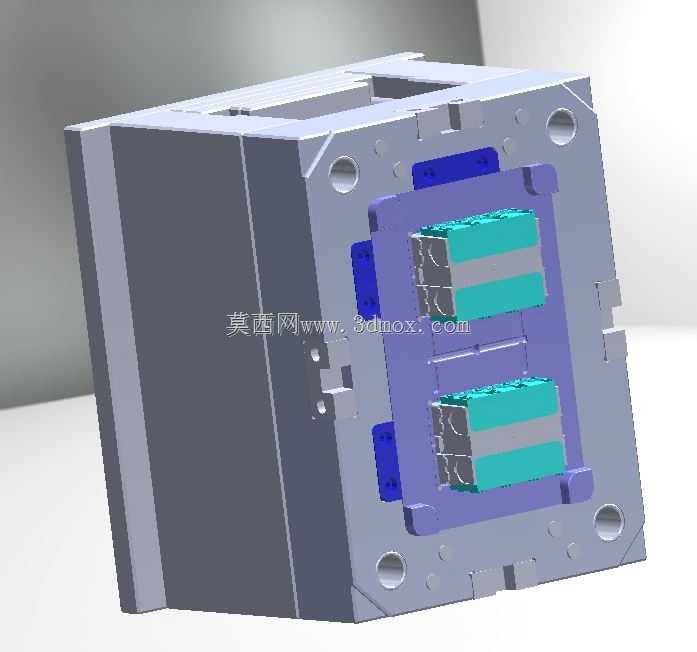

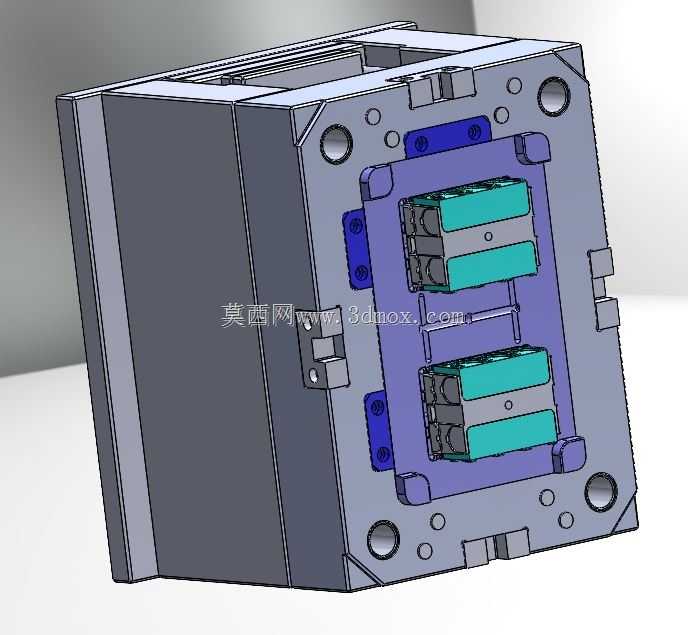

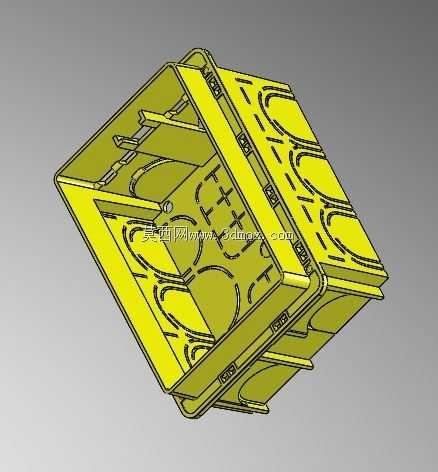

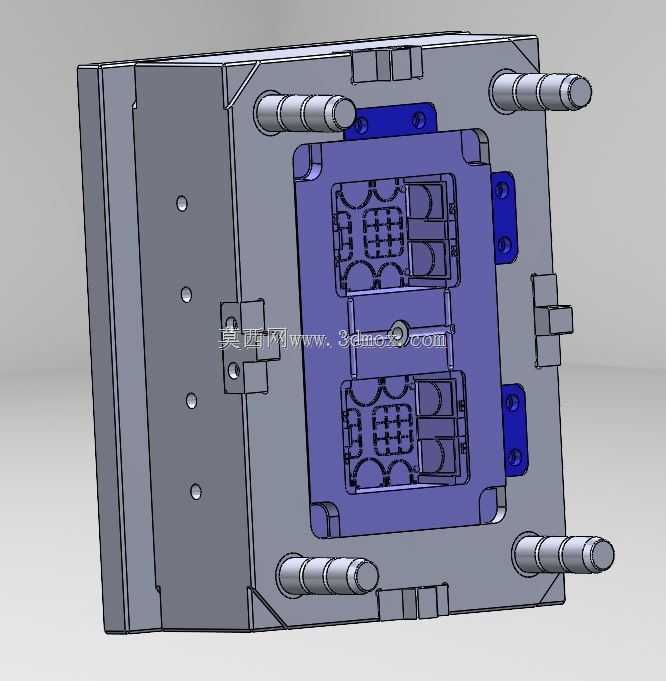

注塑生产中接线盒类带密集网格筋位的塑件，最容易出现顶出印痕、筋位粘模的问题，这套双顶出结构的模具恰好针对这类痛点做了针对性的结构适配。动模侧的顶出组件分成两组独立动作的顶块，对应接线盒的外缘边框和内部网格筋位两个区域，开模后先由内侧顶块接触筋位根部施力，待塑件与模腔初步脱离后，外侧顶块再同步动作托住边框整体顶出，避免单点受力过大导致的筋位发白、边框变形问题。模腔周边排布的紫色定位压块采用斜面配合结构，合模时能自动修正前后模的微小错位，把模腔合模公差控制在0.02mm以内，避免接线盒侧壁出现飞边，减少后续修边的人工成本。冷却水道沿着模腔轮廓做随形排布，在网格筋位对应的模芯位置加密了水道间距，让筋位区域和平面区域的冷却速度差控制在5℃以内，避免因冷却不均导致的塑件翘曲变形。浇注系统采用侧浇口进料，浇口位置选在接线盒的侧边非外观面，开模后能自动拉断浇口，不需要人工修剪浇口痕迹。导柱导套采用不等径排布，避免上下模装反导致的模腔磕碰，每个导柱旁都设置了耐磨镶块，长期生产磨损后只需要更换镶块，不需要整体更换模架，降低模具维护成本。模架边角的吊装孔做了沉台处理，吊装时吊环不会突出模架表面，避免合模时吊环干涉。顶出板上设置了行程开关，能精准控制两组顶块的顶出行程差，不会出现顶出过度导致塑件变形的情况。试模过程中针对网格筋位粘模的问题，在筋位对应的模芯表面做了微米级的抛光纹理处理，既不影响塑件表面精度，又能减少脱模时的吸附力，不需要额外喷涂脱模剂就能顺利脱模。这套结构适配批量生产的接线盒塑件，能把生产周期压缩到25秒以内，良品率稳定在98%以上，兼顾了生产效率和塑件成型质量。
