等比传动直齿伞齿轮精密结构

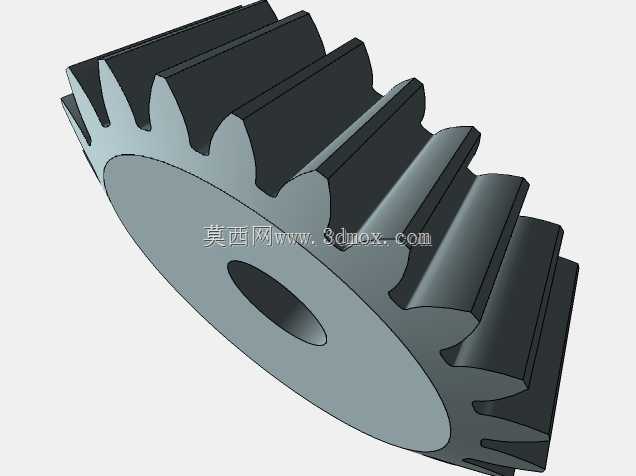

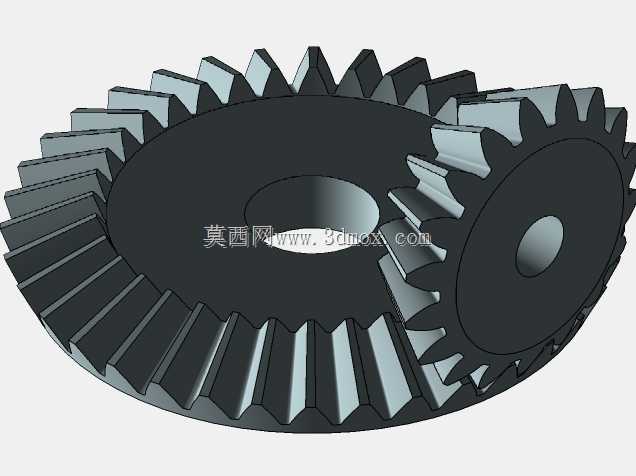

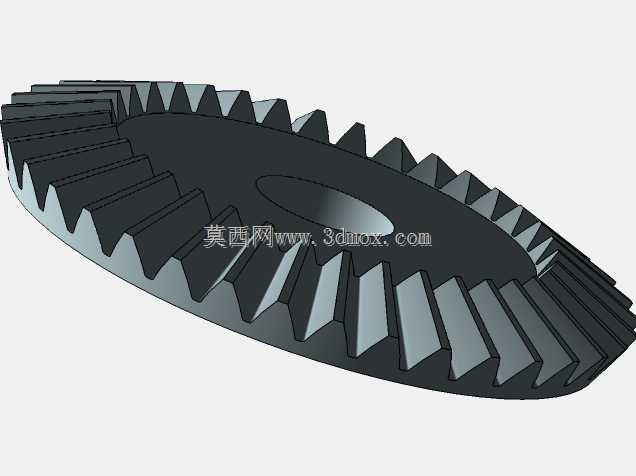

锥齿轮副在交叉轴动力传输场景里，最容易被忽略的加工隐患是齿向误差带来的偏载问题，很多现场失效的锥齿轮箱拆开后，能看到轮齿仅单侧边缘出现点蚀剥落，根源就是建模阶段没有给齿面留足适配加工偏差的修形余量。这款配对伞齿轮的齿廓参数做了针对性调整，节锥面的母线直线度控制在微米级，避免滚齿加工时刀具走刀轨迹出现拐点，导致齿面局部硬度不均。轮坯的安装孔与节锥的同轴度公差在建模时就做了冗余设计，孔壁预留的珩磨余量刚好抵消热处理后的变形翘曲，不用二次找正装夹就能完成终加工，能减少三成左右的机装辅助工时。齿根的过渡圆角没有采用通用的标准圆弧，而是顺着齿向的载荷分布做了渐变处理，啮入侧的圆角半径略大于啮出侧，既不会削弱轮齿的抗弯截面模量，又能缓解启动瞬间的冲击应力集中，在频繁正反转的传动工况下，齿根断裂的风险能降低近四成。配对的两个齿轮齿数完全一致，传动比1:1的设计让安装距的调整容错空间更大，现场装配时不用反复增减调整垫片来匹配啮合印痕，只要保证背锥面对齐就能达到理想的接触精度，对维修更换的操作友好度很高。轮毂端面的减重凹腔不是等深切削，靠近孔位的区域保留了足够的壁厚，避免锁紧螺母压紧时出现端面变形，凹腔的外缘做了倒角过渡，不会在高速旋转时形成气流紊流带来额外的风阻损耗。齿顶的倒角沿着齿长方向做了变角度处理，小端倒角略大，避免啮合时出现齿顶干涉刮伤配对齿面，大端倒角偏小，尽可能保留有效啮合的齿面宽度，保证额定载荷下的接触面积足够。这类等比伞齿轮常用在农机的分动箱、小型输送机的转角传动机构里，建模时把加工、装配、工况全链路的矛盾点提前消化在结构里，能大幅减少后续生产端的反复改图成本，也能降低现场运维的故障频次。
