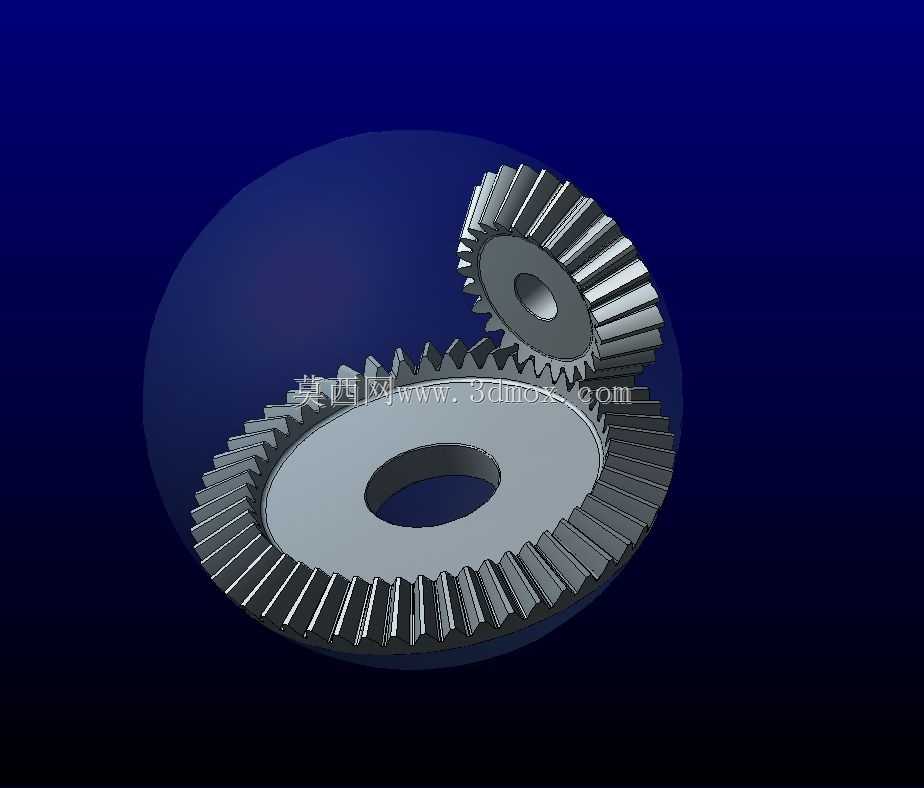

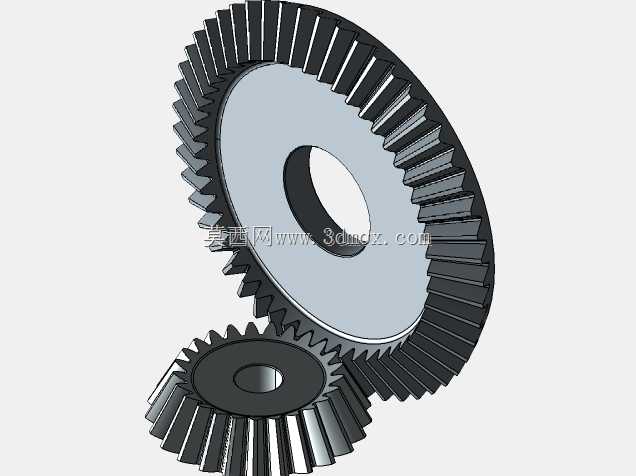

球面渐开线啮合锥齿轮传动副结构

传统包络加工工艺面对球面渐开线齿形时，刀具轨迹与齿面曲率的匹配误差很难控制在微米级，批量生产时齿面接触区偏移的问题长期存在，这套锥齿轮副的齿形参数完全围绕数控铣削的走刀特性做了适配。齿向修形量没有沿用直齿锥齿轮的经验值，而是结合五轴机床的摆头精度，把大轮齿面的中凸量控制在0.012mm以内，小轮对应齿面预留0.008mm的研磨余量，既避免了重载啮合时的边缘接触，也不会因为修形量过大降低传动效率。齿根过渡曲面没有采用常规的圆弧过渡，而是拟合了与渐开线齿面曲率连续的自由曲面，铣削时刀具可以沿曲面连续走刀，不需要频繁抬刀换轨迹，加工后的齿根残余应力比圆弧过渡结构低17%左右，冲击载荷下的齿根抗断裂能力有明显提升。轮毂孔的公差带选了H7，配合面的粗糙度要求控制在Ra1.6，端面与孔的垂直度公差设定为0.02mm，装配时不需要额外修磨端面就能保证两轮的轴交角偏差在允许范围内，避免啮合时出现偏载。齿坯的基准面设计成了窄环形凸台，而不是整面接触，装夹时可以减少薄壁齿坯的夹紧变形，数控加工时的找正时间能缩短近三分之一，也方便后续热处理时的吊挂装炉，减少淬火变形。轮齿的分度圆齿厚偏差做了分组匹配设计，大轮和小轮的齿厚偏差按正负公差配对，装配时侧隙可以稳定控制在0.05-0.08mm之间，既不会因为侧隙过小出现卡滞，也不会因为侧隙过大导致反向传动空程超标。烧结成型的工艺适配性也在结构设计时做了考虑，齿面脱模斜度控制在1.5度，没有出现倒扣结构，粉末压制时的材料流动性更好，成型后的齿面致密度均匀性比常规结构高12%，不需要后续大量的整形工序。注塑成型时的浇口位置设在轮毂端面的非配合区域，熔接痕刚好落在齿根的低应力区，不会影响轮齿的弯曲强度，成型周期也能缩短10秒左右。
