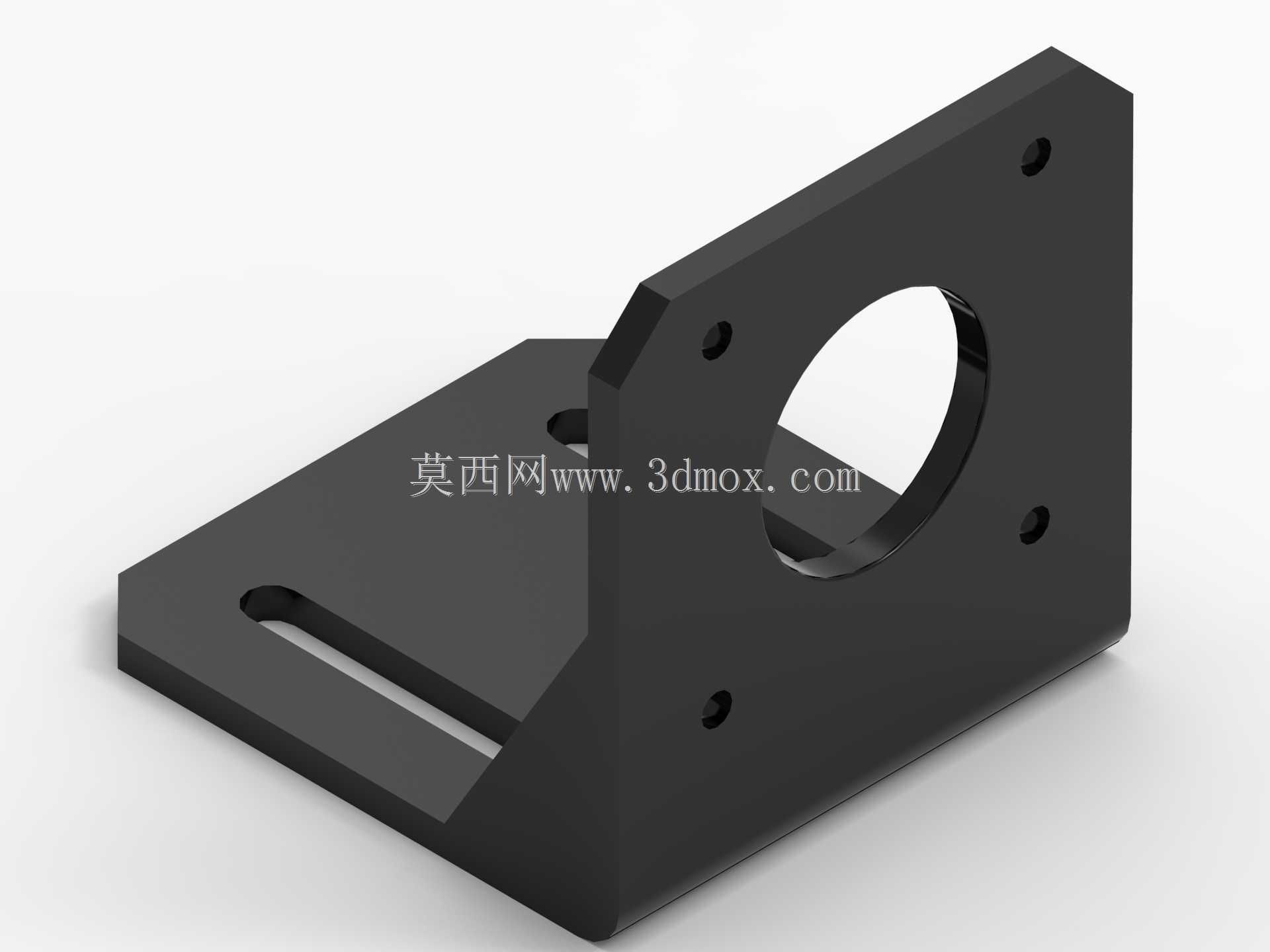

Nema17步进电机90度直角安装固定支架

常规L型电机支架在小空间自动化设备内安装时，常出现垂直安装面与设备型材贴合不严、电机轴输出端同轴度偏差超差的问题，这款直角支架的结构设计刚好针对性解决了这类现场装配的痛点。垂直安装面上的四个安装孔位严格匹配Nema17步进电机的标准安装孔距，孔位周边做了0.2mm的沉台设计，既可以容纳电机端面的定位凸台，避免安装时电机端面与支架面出现虚接，也能抵消板材冲压或铣削加工时产生的平面度误差，不需要额外加垫片调整就能保证电机端面与支架面完全贴合。底部安装面开的长条形腰型孔，给安装时的位置调整留出了足够余量，现场装配时不需要反复打孔对位，松开固定螺丝就能沿着腰型孔方向微调电机位置，适配同步带、丝杠等不同传动结构的张紧需求，哪怕是型材安装孔位存在小范围加工偏差，也能顺利完成装配，不会出现孔位对不上需要扩孔的情况。折弯处做了加厚的加强筋结构，没有采用常规直角折弯的薄板材设计，而是通过一体铣削成型的加厚过渡区，避免电机高速运转时支架产生共振，长时间运行也不会出现折弯处开裂、固定螺丝松动的问题。垂直安装面中间的大尺寸镂空孔，刚好给电机轴的伸出留出足够空间，也能减轻支架整体重量，同时不会影响整体结构强度，电机运行时产生的热量也能通过这个镂空孔快速散出，避免热量堆积在支架与电机的接触面加速电机老化。所有孔位的边缘都做了去毛刺处理，安装时不会刮伤电机外壳或者安装人员的手部，安装面的粗糙度控制在Ra1.6以内，不需要额外打磨就能保证与电机、型材的贴合度，哪怕是用普通冷轧钢板做表面喷塑处理，也能满足常规自动化设备的使用需求，不需要选用更贵的不锈钢材质就能达到足够的结构强度和使用寿命。
