THSL8毫米丝杠螺母方形安装座

　　做直线传动模组设计的时候，这类方形丝杠螺母安装座是绕不开的基础零件，尤其是适配8毫米直径丝杠的规格，在小型桌面级传动结构里使用率极高。从实际装配场景来看，这类零件最常出现在轻载直线滑台、小型进给机构的传动链路里，核心作用是把丝杠的旋转运动转化为滑台的直线往复动作，同时承担螺母与移动负载之间的刚性连接，避免丝杠螺母直接受力出现偏载、磨损加剧的问题。

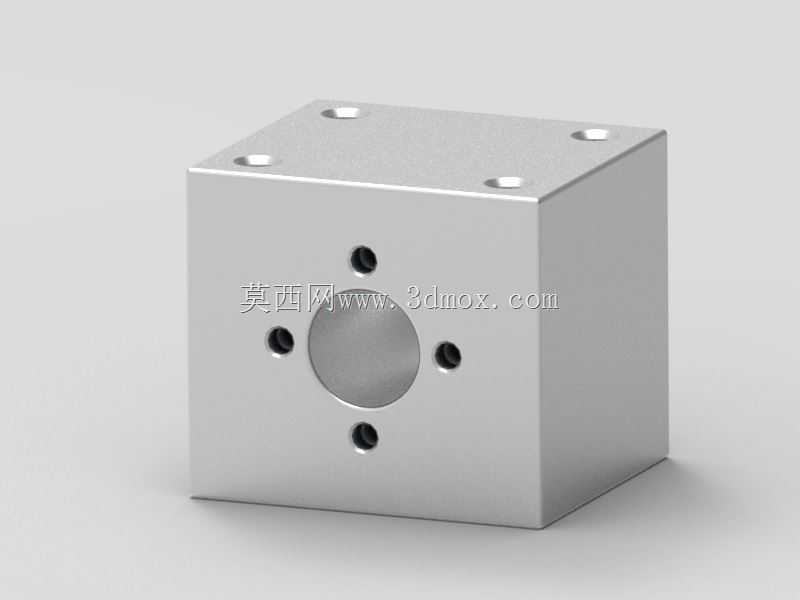

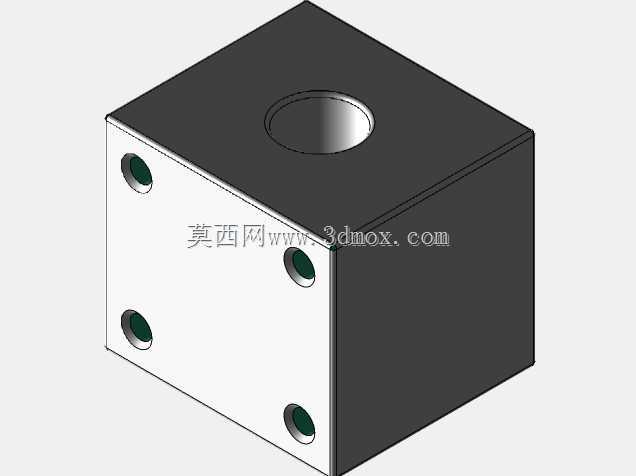

　　从结构设计逻辑来看，采用方块式的整体结构并非随意选择，首先方形的四个立面可以提供稳定的定位基准，不管是贴装在滑台的安装板背面，还是嵌入铝型材框架的预留槽位，都能通过平面贴合保证安装垂直度，相比圆形的螺母座，方形结构不需要额外做防转设计，靠自身的立面贴合就能限制周向转动，省去了额外的防转销或者紧定螺钉的加工工序，也减少了装配时的调整工作量。正面的中心大孔是用来嵌套THSL系列8毫米丝杠的螺母本体，孔位周围均匀分布的四个小孔，是用来穿设螺丝将螺母本体锁紧在安装座内部，这四个孔的位置度公差需要严格控制，要保证螺母装入后，丝杠的轴心线和安装座的基准面保持平行，否则会出现丝杠卡滞、运行阻力变大、磨损加快的问题。

　　再看安装边界的设计，安装座顶面的四个沉孔是用来和上方的移动负载或者滑台板连接的，沉孔的深度刚好能把内六角螺丝的头部完全埋入，不会突出安装面影响负载的贴合精度，这四个安装孔的孔距是按照常用的小型滑台安装孔位规范设计的，能直接适配市面上多数20系列、30系列铝型材搭建的滑台结构，不需要额外做转接板。零件的整体壁厚经过了受力校核，在承受8毫米丝杠额定的轻载轴向力时，不会出现形变，同时方块的边角做了小尺寸的倒角处理，既避免了加工后的锐边割手，也能在装配时起到导向作用，方便快速对准安装孔位。

　　在实际设备应用中，这类安装座除了常规的直线滑台，还会用在小型3D打印设备的Z轴进给结构、桌面级雕刻机的进给传动、小型自动化检测设备的探针位移机构里，这些场景的共同特点是负载不大、传动行程中等、对安装空间的紧凑性要求高，方形的结构可以在有限的安装空间里最大化接触面积，保证连接刚性。设计的时候需要特别注意中心螺母安装孔的同轴度，以及安装面和孔轴心的垂直度，这两个形位公差直接影响整套传动机构的运行顺畅度，如果公差超差，哪怕丝杠和导轨的精度再高，也会出现运行卡顿、定位精度下降的问题。另外零件的材质通常选用铝合金，在保证足够刚性的同时控制整体重量，降低移动部分的惯量，提升传动响应速度，表面做阳极氧化处理后，能提升耐磨性能和抗腐蚀能力，适应不同的车间使用环境。

　　从装配流程的角度来说，这类安装座的设计也充分考虑了现场装配的便利性，所有孔位都做了倒角导向，螺丝拧入时不会出现错牙，方形的外形方便用台钳或者夹具夹持进行二次加工，如果实际项目中需要调整安装孔位，也能很方便地在平面上进行钻孔、攻丝操作，不需要复杂的工装定位。在做传动系统选型的时候，首先要确认安装座的中心孔尺寸和所用的丝杠螺母外径匹配，其次要核对顶面安装孔的孔距和自身滑台的安装孔位是否一致，还要确认安装座的整体厚度方向尺寸，是否会和周围的导轨、电机座等其他零件产生运动干涉，尤其是在行程两端的极限位置，要预留足够的安全间隙，避免运行到端点时出现硬碰撞损坏零件。
