600脉冲增量式旋转编码器结构设计

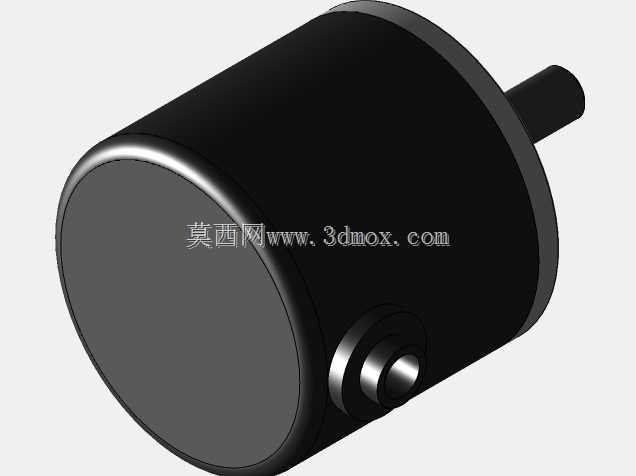

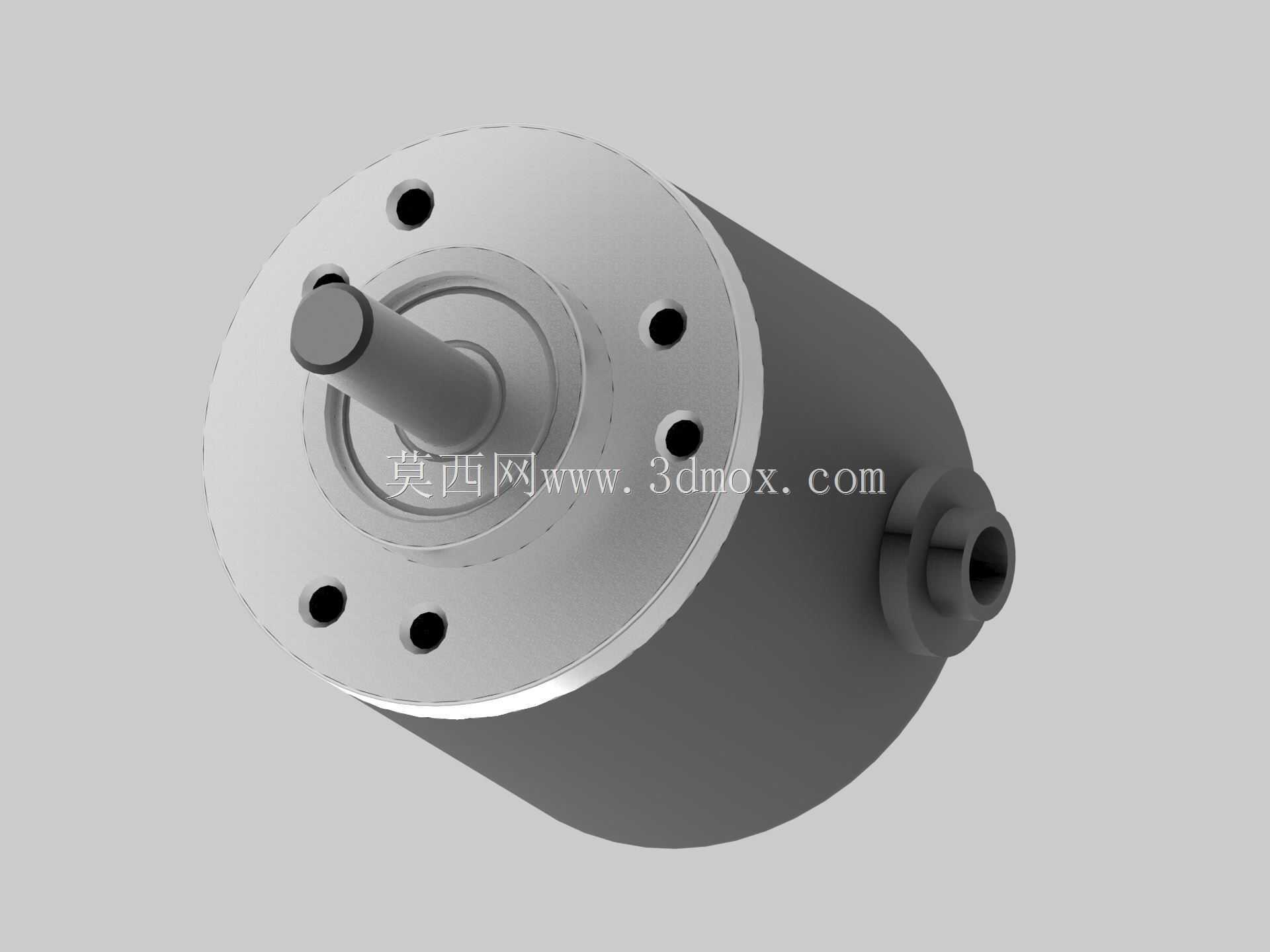

　　通孔孔径都匹配市面上绝大多数同规格编码器的安装尺寸，能直接替换现有设备上的同类型号，不需要额外加工转接板，也不用调整设备上的安装孔位，能大幅降低现场改造的适配成本。输出轴采用实心轴设计，轴径、轴伸长度都符合通用工业编码器的尺寸规范，轴端做了倒角处理，方便现场安装时对接联轴器，不会出现轴端卡滞、刮伤联轴器内孔的问题；轴与法兰端面的同轴度公差在建模时就做了严格约束，避免安装后出现轴跳动超差，导致检测脉冲丢失、计数不准的问题。编码器尾部的侧出接线端做了凸起的接头防护结构，预留了足够的线缆弯曲半径，不管是采用航空插头直连还是线缆出线，都不会因为线缆弯折角度过小导致线芯断裂，也能避免接头部位受外力拉扯时直接作用在内部接线端子上，在自动化生产线的工位定位、伺服电机的转速闭环反馈、数控机床的进给轴位置采集、输送线的速度同步控制场景里，增量式旋转编码器都是核心的位置与速度反馈部件，本次呈现的600脉冲每转增量式旋转编码器结构，完全围绕工业现场的安装适配需求与检测功能需求展开设计。做这类编码器的三维建模时，首先要跳出内部光电码盘、信号处理电路的细节桎梏——对于设备集成端的结构工程师而言，选型时最核心的考量从来不是内部电路的排布，而是外部安装边界的匹配度、输出轴的负载耐受能力、接线端的走线空间是否适配现有设备的安装位。这款编码器采用主流的圆柱形主体结构，前端带圆形安装法兰，法兰上均匀分布6个安装通孔，孔位的节圆直径、

　　提升现场使用的可靠性。从设计思路上看，这款编码器的外部结构完全服务于“通用替换、快速集成”的选型需求，外壳的壁厚做了均匀化处理，既保证了足够的结构强度，能承受工业现场的轻微震动与碰撞，又不会因为壁厚过大导致整体重量超标，给安装支架带来额外负载。法兰端面与主体外壳的衔接处做了圆角过渡，没有尖锐的加工棱角，避免现场安装调试时划伤操作人员，也能减少应力集中，避免长期受震动后法兰与主体衔接处出现开裂问题。在实际设备集成场景中，这类600脉冲的增量编码器能满足绝大多数中低速工况的检测需求，每转输出600个脉冲，配合四倍频计数电路能实现2400个每转的检测分辨率，足够应对包装机的送膜轴定位、输送线的速度跟踪、普通工位的旋转角度检测这类场景，

　　不需要选用过高分辨率的型号徒增成本。建模过程中，所有外部尺寸都严格按照工业现场的通用安装规范设定，安装法兰的端面到轴端的距离、主体外壳的外径、接线端的突出高度都做了精准约束，工程师在做设备整体布局时，能直接调用这个模型放入装配体，不需要反复核对安装间隙，也不用担心后期采购的实物与模型尺寸不符导致装配干涉。比如在做小型输送线的驱动辊转速反馈设计时，把这个编码器模型通过支架安装在驱动辊的端侧，搭配弹性联轴器连接驱动辊轴与编码器轴，就能直接在装配体里检查联轴器的同轴度、编码器与支架的安装间隙、接线端与周边护板的距离，提前规避现场安装时可能出现的干涉问题。另外，编码器外壳的安装基准面选在法兰的后端面，

　　这个面与输出轴的垂直度公差也在建模时做了设定，保证安装后编码器轴与被测轴的平行度符合要求，减少联轴器的偏磨，延长联轴器与编码器轴承的使用寿命。对于做设备改造的工程师来说，这类通用尺寸的编码器模型能大幅提升设计效率，不需要重新测绘实物尺寸，直接调用就能完成装配布局，而且所有外部安装尺寸都和市售主流同参数产品一致，后期采购配件时也不会出现尺寸不匹配的问题。在做结构细节处理时，输出轴根部做了密封圈安装槽的预留结构，能适配常规的骨架油封，防止工业现场的粉尘、切削液、水汽进入编码器内部，损坏内部的光电元件与轴承，提升编码器在恶劣工况下的使用寿命；主体外壳的表面做了均匀的壁厚设计，适合采用铝合金压铸工艺加工，量产时的工艺性更好，能降低加工成本。接线端的接头位置选在主体侧面而非尾部正后方，也是考虑到现场安装时如果尾部有其他设备部件遮挡，侧出的接线方式能留出更多操作空间，方便现场接线与后期维护，不用拆卸编码器就能完成线缆的插拔与检修。
