立式螺旋输送设备结构设计方案

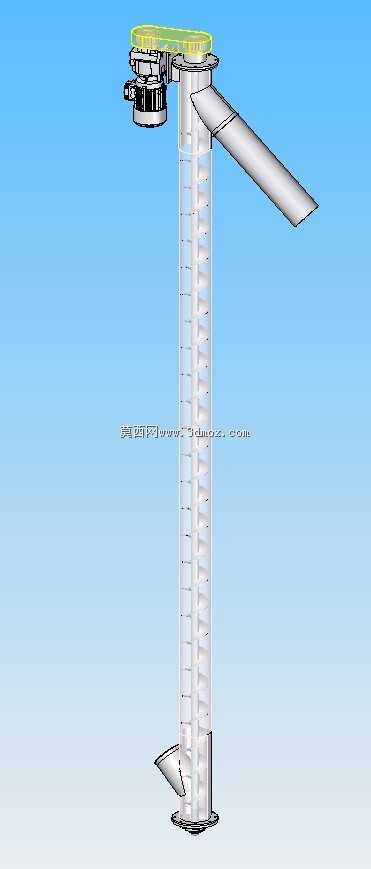

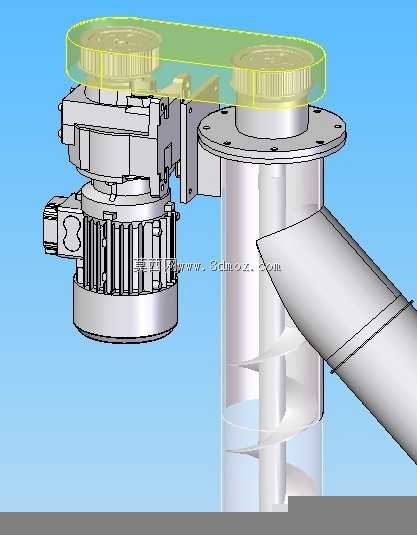

散料垂直输送场景里，普通立式螺旋机常出现底部积料卡滞、顶部出料撒漏的问题，这款立式螺旋结构针对这些现场痛点做了针对性的结构适配。底部进料端做了弧形导料收口，和螺旋叶片最下端的旋向做了错位匹配，散料落入筒体时不会在端盖和叶片的间隙里堆积卡料，避免长时间运行后积料压实造成的启动扭矩过载。筒体采用分段式法兰拼接，每段筒体内壁都做了0.8mm的凸起导向筋，螺旋轴转动时带起的散料不会贴着筒壁随轴同步空转，保证物料能沿着螺旋叶道持续向上抬升，不会出现无效空转的输送效率损失。顶部的传动端做了下沉式安装座，驱动电机和减速组件直接嵌装在筒体顶端的法兰座上，不需要额外的外置支撑架，既压缩了整机的顶部占用空间，也让传动输出轴和螺旋主轴的同轴度更容易保证，装配时不需要反复调整联轴器的对中公差，现场安装的调试工作量能减少近四成。侧面的出料导槽做了15度的下倾斜角，导槽和筒体的衔接处做了圆弧过渡，没有直角积料死角，物料抬升到顶部后能顺着导槽顺畅滑出，不会在出料口位置堆积堵料。螺旋叶片的边缘做了3mm的折边强化，输送有一定磨琢性的颗粒散料时，叶片边缘的磨损速度会比平直叶片慢很多，延长易损件的更换周期。主轴和筒体之间的密封位置做了双层填料密封结构，外层密封阻挡细粉料渗入轴承位，内层密封预留了润滑脂注油通道，日常维护时不需要拆解筒体就能直接补充润滑，避免粉尘进入轴承造成的异常磨损。整机的支撑脚做了外翻式法兰结构，和地面基础固定时受力点更分散，满负荷运行时的整机晃动量比直筒支撑脚小很多，不需要额外做地面加固就能稳定运行。
