多规格工业铝型材截面参数化设计

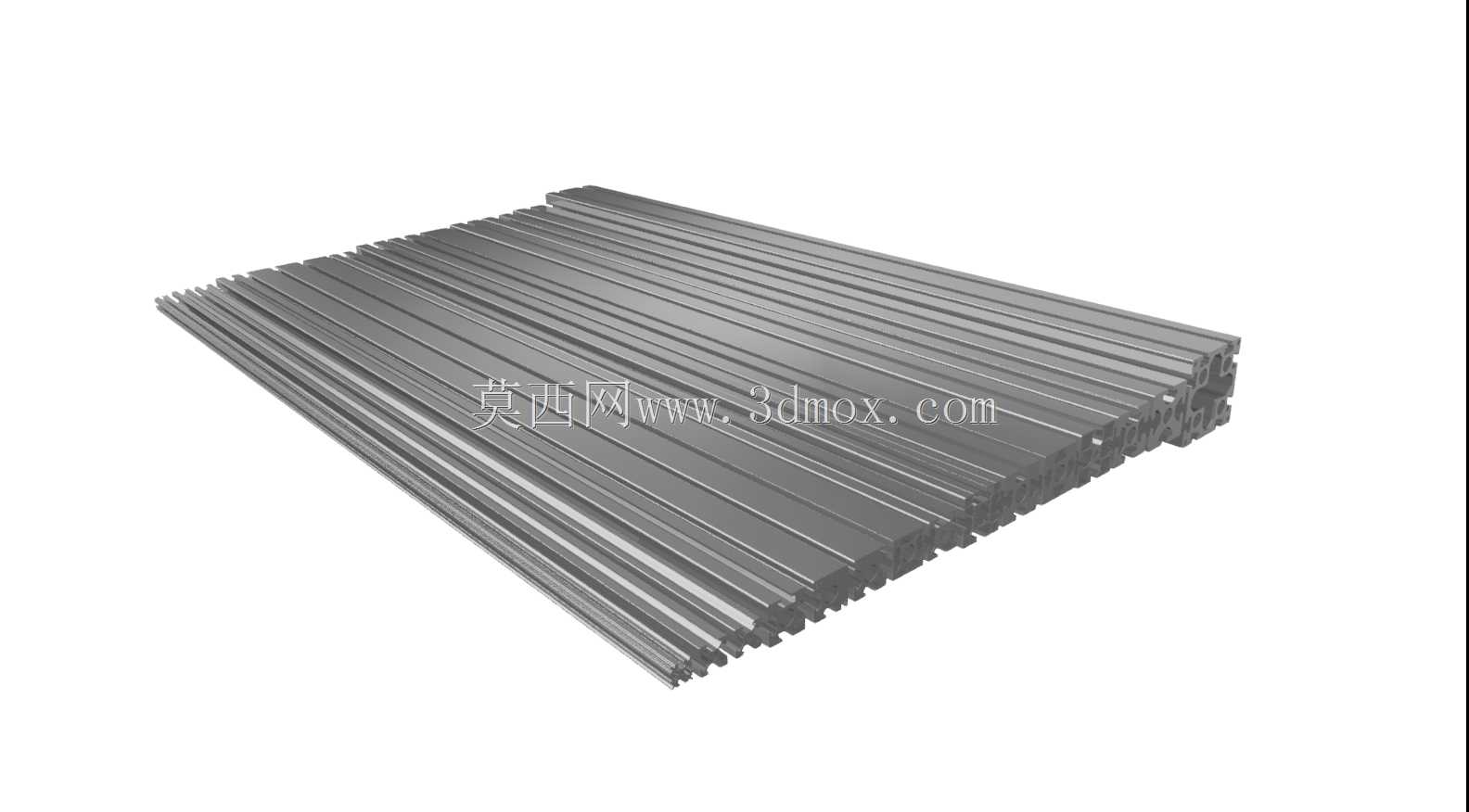

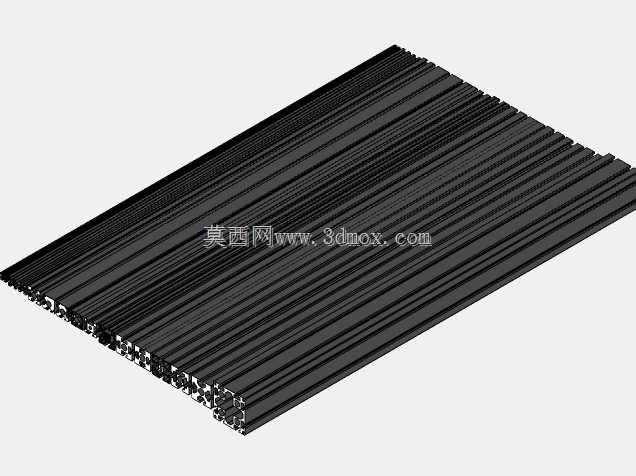

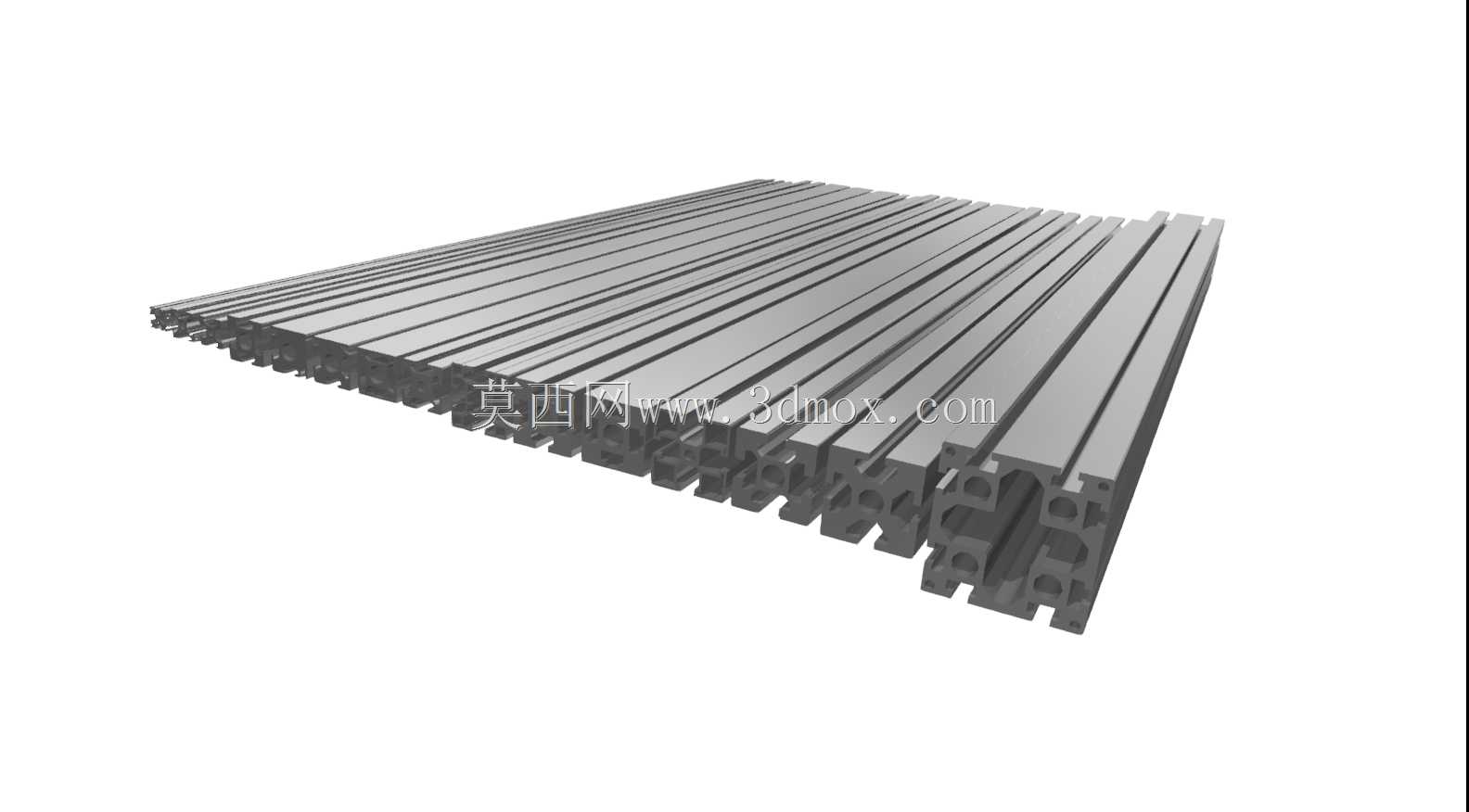

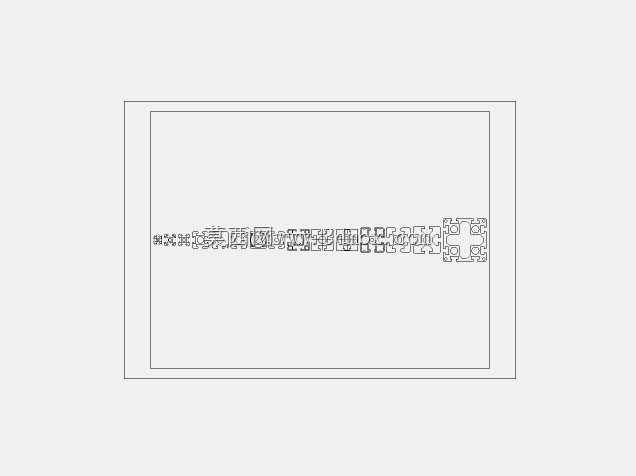

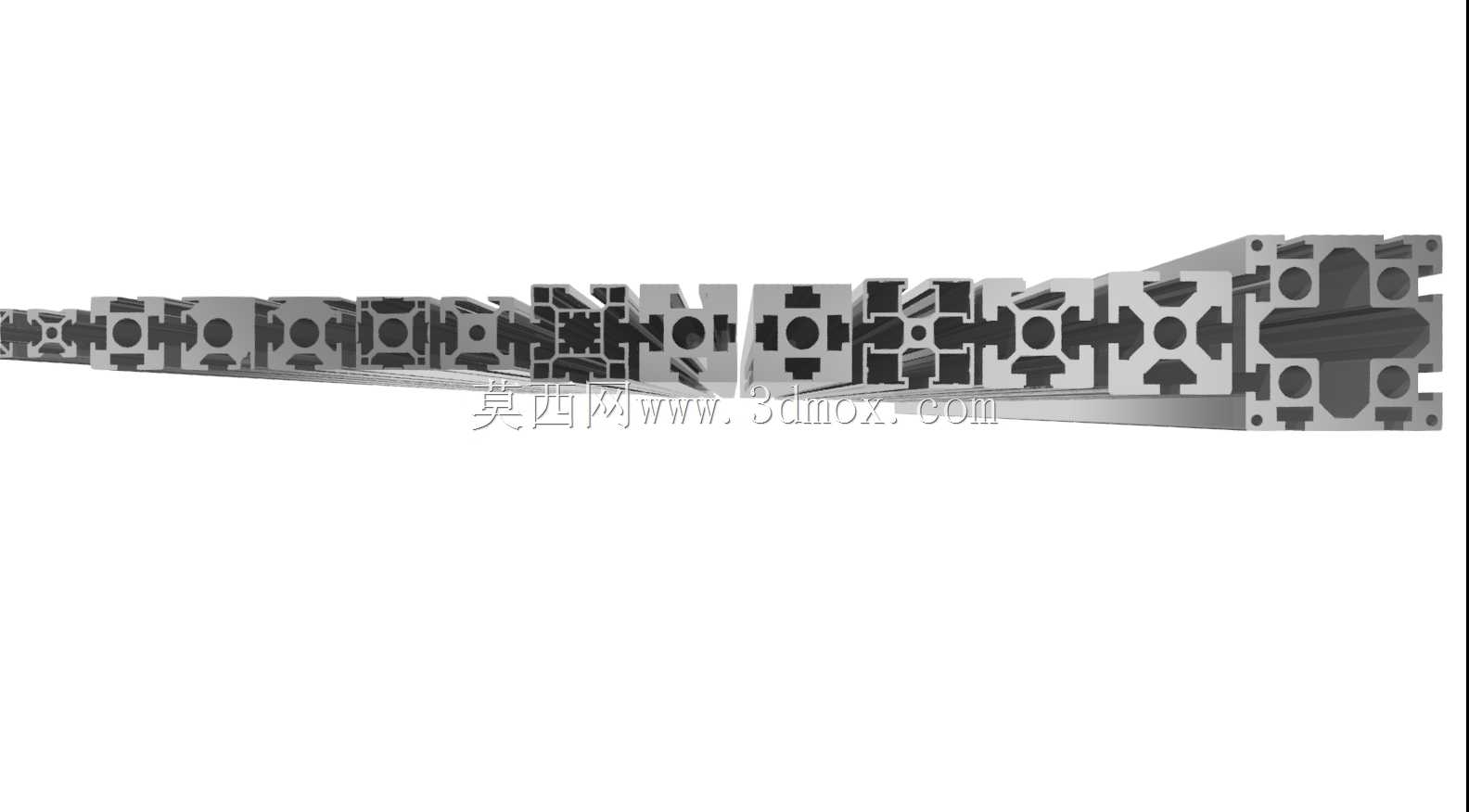

常规工业铝型材挤压成型后，常出现槽口同轴度偏差超差、安装孔位与配套紧固件干涉的现场问题，这套截面设计从挤压模具出料的形变规律出发，对每一款规格的壁厚过渡、槽口倒角、中心孔位做了针对性的公差预留。1515、2020这类小规格型材，壁厚控制在1.5mm时，直角位置的内R角统一设为0.3mm，既避免挤压时尖角位置应力集中导致的开裂，也能让配套的弹性扣件卡入后贴合面无虚位，不会出现框架组装后受力晃动的情况。2020 v-slot款的V型槽角度严格控制在90°±0.1°，槽面粗糙度预留挤压后拉丝处理的余量，配套的滑轮行走时不会出现卡顿、偏磨的问题，槽底的退刀槽深度设为0.2mm，刚好容纳挤压时产生的微小飞边，不用后续二次铣削加工就能直接装配。3030系列的不同变体分别对应不同安装场景，边角款的外侧圆角设为R1，避免组装设备外框时划伤操作人员，封边款的侧边卡槽尺寸与常用的密封胶条过盈量控制在0.15mm，胶条压入后不会出现松脱、渗水的问题，中心M8螺纹孔位的周边做了局部加厚，壁厚达到2.5mm，攻丝后螺纹啮合长度能达到8mm，承重时不会出现滑牙失效。4040、4545这类中大型规格的型材，内部加强筋的排布避开了后续打孔、攻丝的常用位置，筋位厚度从中心到外侧做渐变过渡，挤压出料时冷却速度更均匀，不会出现型材弯曲变形的问题，重型款的壁厚提升到3mm，单根米重控制在合理区间的同时，静态承重能达到每米200kg以上，满足大型设备机架的承重需求。5050、8080大规格型材的截面空腔做了分隔设计，既提升了截面的抗扭刚度，也能在空腔内布设线缆、气管，不用额外加装线槽，外侧面的T型槽尺寸统一兼容标准紧固件，不同规格型材拼接时不用单独定制转接件，现场组装效率能提升40%以上。所有截面的尺寸参数都做了关联约束，修改任意规格的外形尺寸时，槽口、孔位、壁厚的参数会自动匹配调整，不用逐个修改特征，后续衍生新规格时能大幅缩短设计周期。
