半挂车双档侧起落支撑支腿结构

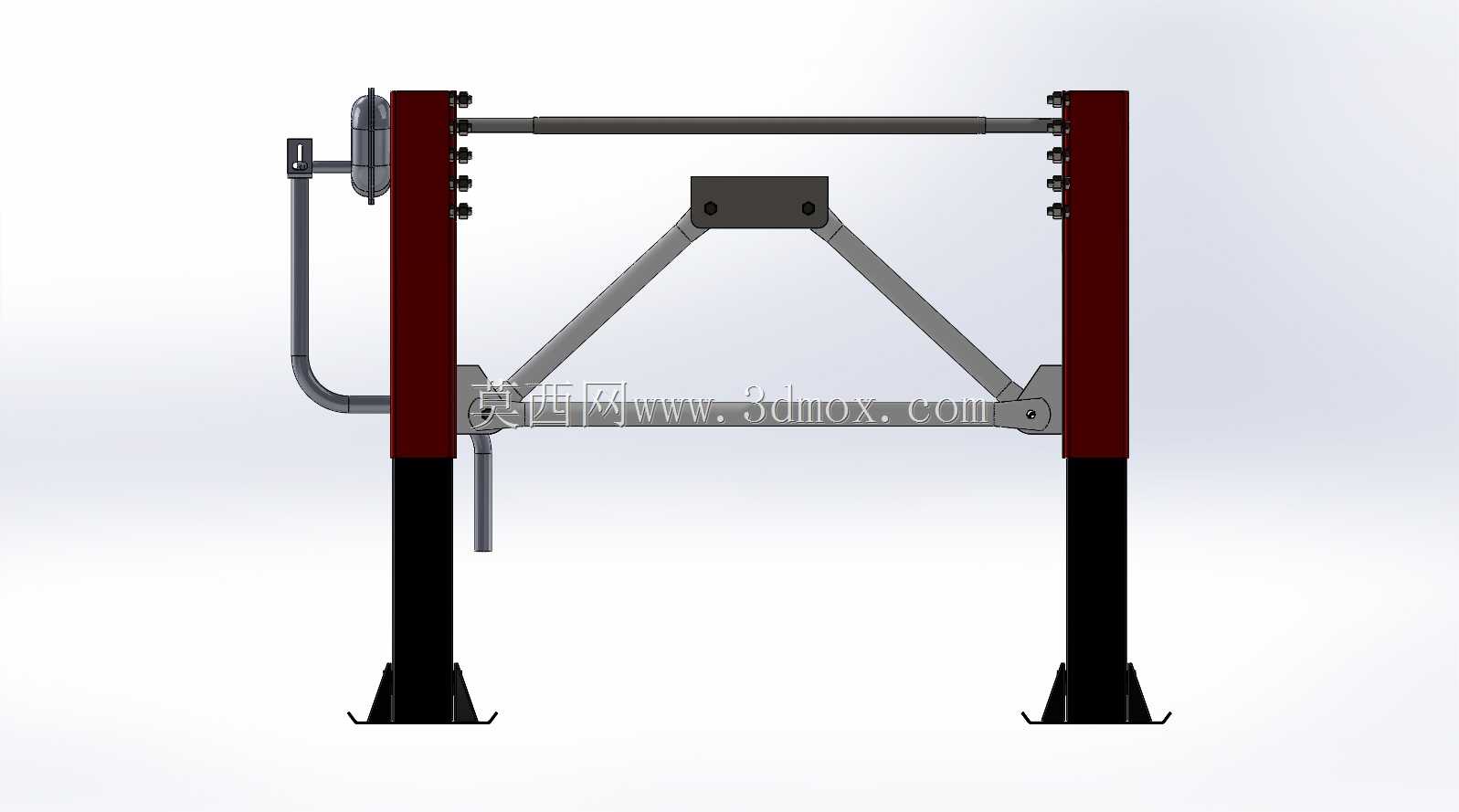

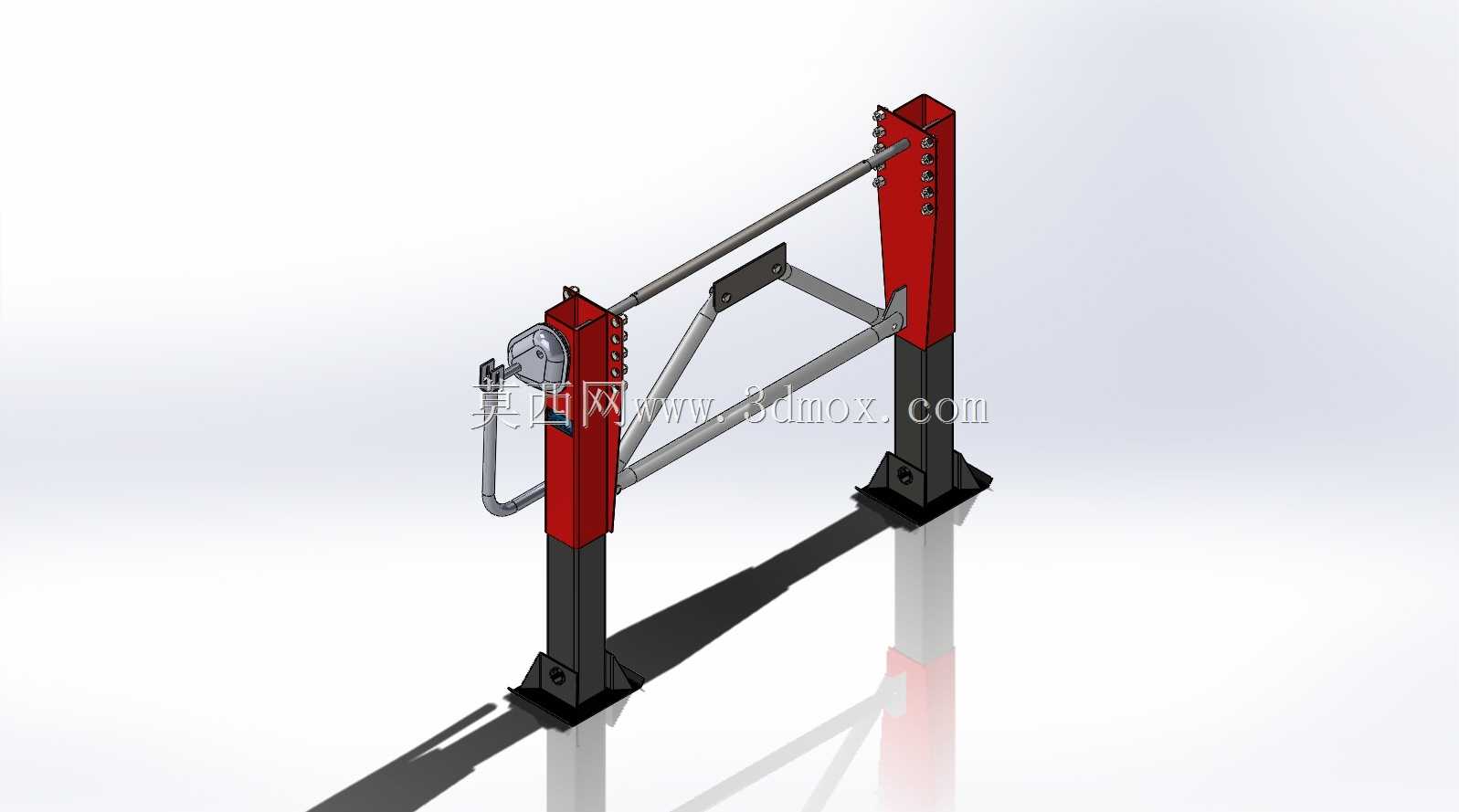

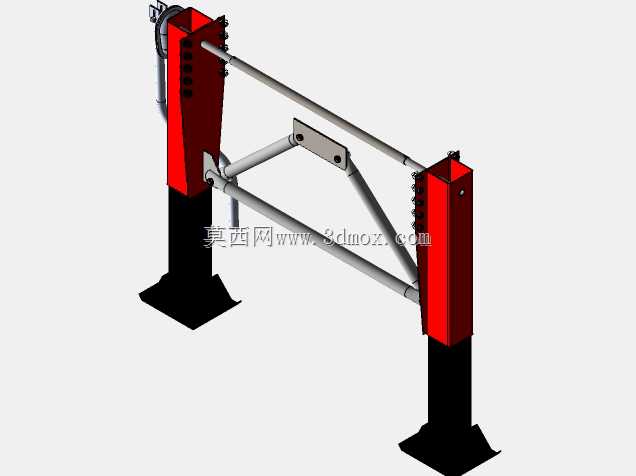

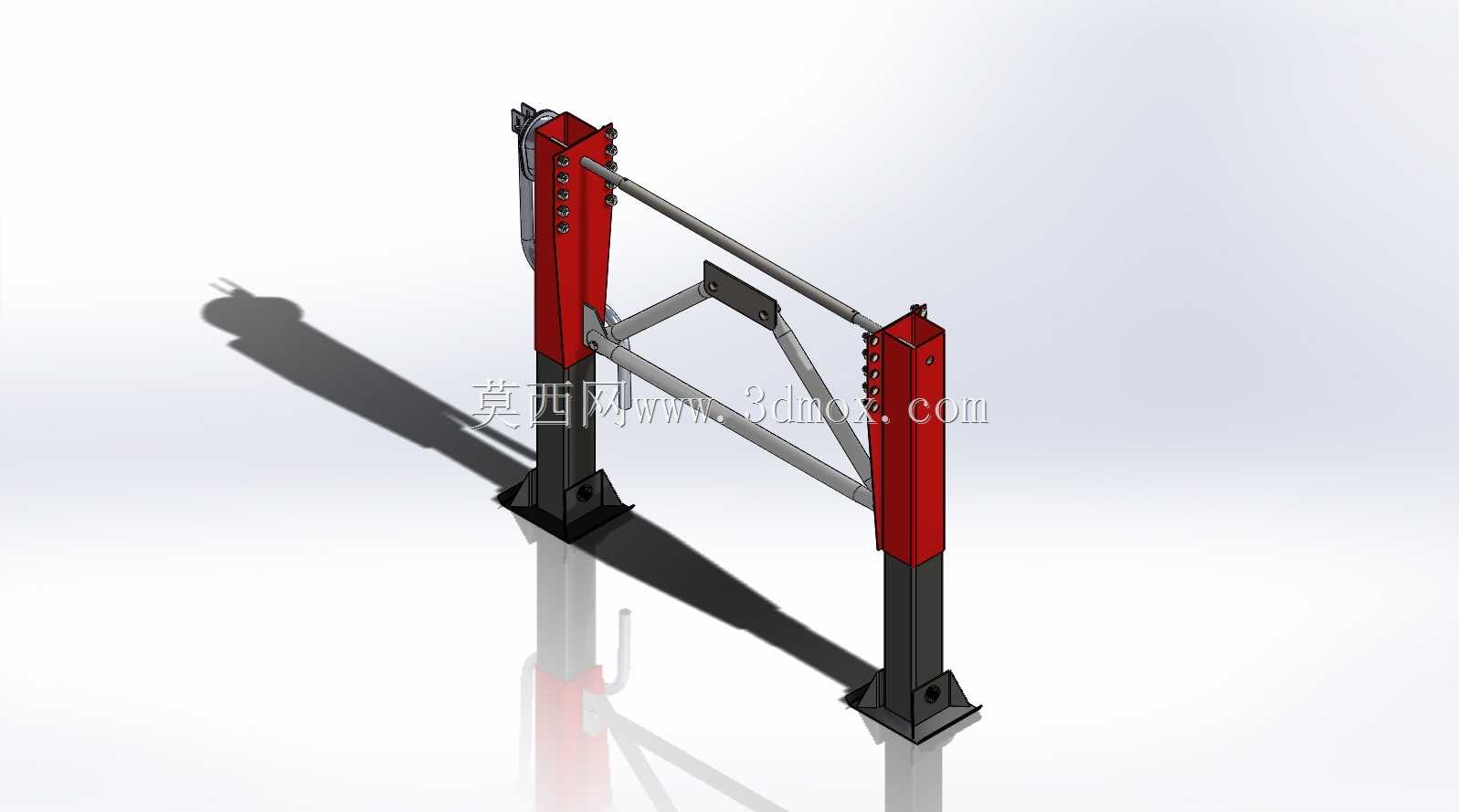

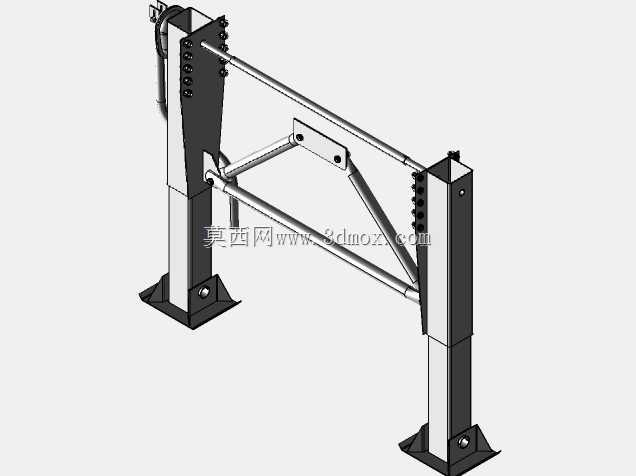

半挂车停靠装卸货时的支腿失效隐患，一直是货运场站高频出现的安全痛点，这款双档侧起落支腿的结构设计，刚好对准了常规支腿静载冗余不足、侧方受力易形变的核心问题。支腿立柱采用上下分段式的箱型焊接结构，底部法兰盘预留的四个沉头安装孔，刚好适配半挂车车架纵梁的现有安装位，不需要额外在纵梁上扩孔改位，避免了现场改装时破坏纵梁原有受力结构的问题。红色涂装的立柱上段内置两档卡位调节机构，对应不同停靠场地的地面高度差，调节时不需要额外撬棍辅助，扳动侧方的锁止手柄就能完成档位切换，锁止销的插入深度做了12mm的冗余设计，就算支腿承受偏载冲击力，锁止销也不会从卡位槽中脱出。连接两侧立柱的横向拉杆采用空心圆管结构，两端的连接头做了球面铰接设计，就算两侧立柱安装时存在微小的同轴度偏差，铰接结构也能自动补偿公差，不会出现拉杆憋劲、调节卡滞的问题。斜向布置的加强撑杆一端固定在立柱下段的加强筋位置，另一端连接在车架侧方的安装座上，刚好把支腿承受的垂直载荷分散到车架的两个受力点上，避免立柱根部应力集中出现焊缝开裂的情况。支腿底部的支撑座做了外翻的防滑边，就算停靠在硬化不平整的碎石场地，支撑座也能和地面形成足够的接触面积，不会出现支腿下陷的问题。两档载荷的参数匹配也贴合实际货运场景，28吨的起重载荷对应半挂车满载时的单组支腿受力，80吨的静载冗余可以覆盖装卸货时叉车开入车厢带来的瞬时冲击载荷，不需要额外加装辅助支撑就能满足常规装卸作业的需求。立柱表面的涂装做了三层防腐处理，底层的环氧富锌底漆可以抵御场站融雪剂、雨水的腐蚀，中间的腻子层填补焊接缝隙避免应力腐蚀，外层的聚氨酯面漆抗刮耐磨，就算日常作业中被绳索、货物剐蹭也不会出现大面积掉漆生锈的问题。横向拉杆和铰接位置都预留了黄油嘴注油位，日常维保的时候不需要拆解结构，直接用黄油枪就能给铰接点加注润滑脂，减少调节时的磨损量，延长支腿的整体使用寿命。
