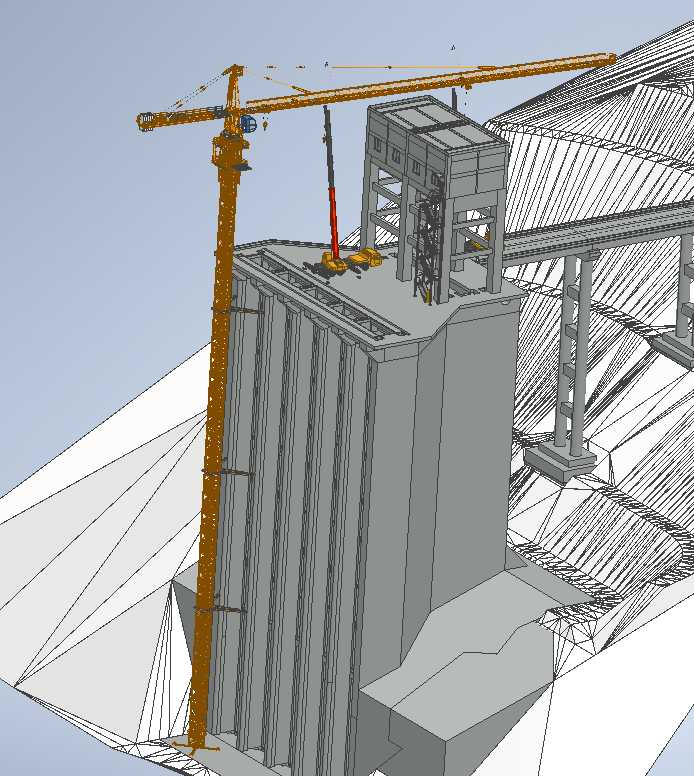

建筑施工用塔式吊机高精度三维结构

施工现场的塔式起重机常年承受交变风载与变幅起吊的复合载荷，常规建模常忽略标准节连接节点的应力集中隐患，这套三维结构在搭建时就把加工适配的细节落到了每一处连接位。塔身标准节的主弦杆拼接面预留了0.2mm的机加工公差带，对应实际生产中端铣工序的精度控制范围，缀条与主弦杆的相贯线切口完全匹配数控切割的走刀路径，没有出现建模时常见的零间隙理想贴合，避免后续生产中出现焊接收缩导致的装配错位。

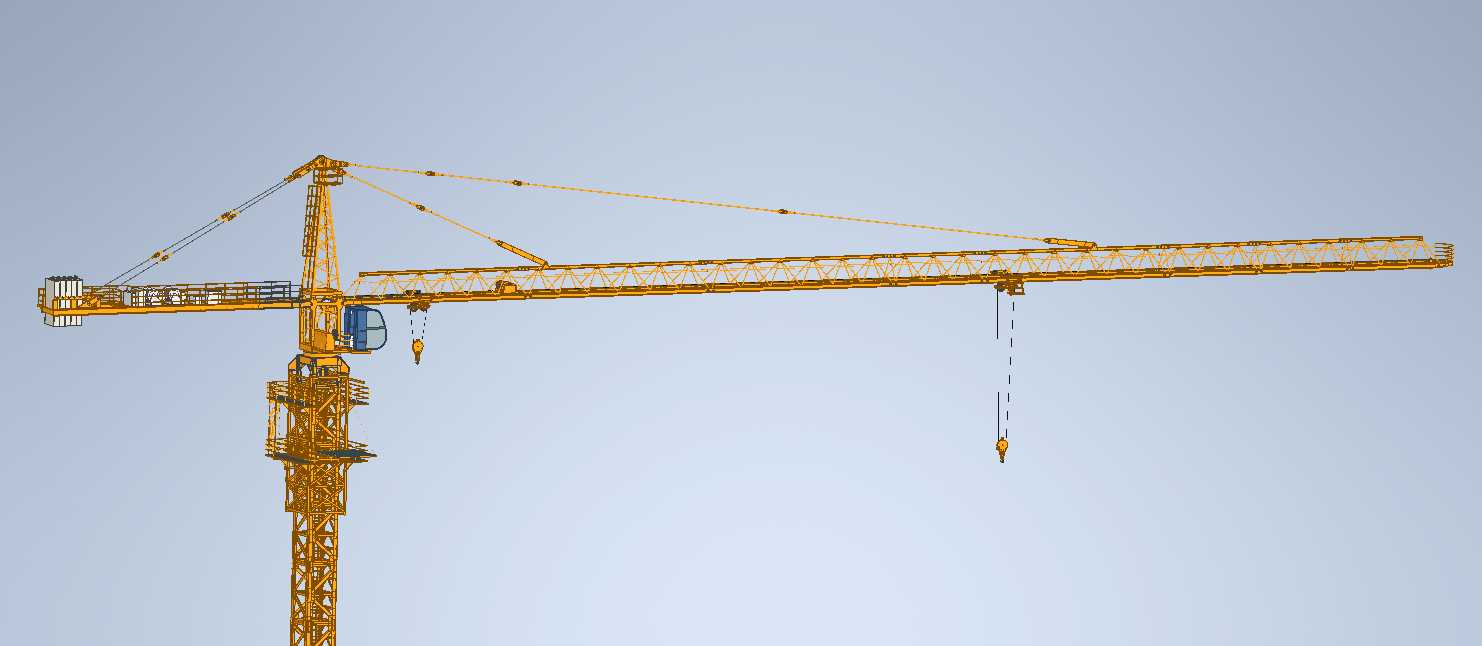

起重臂的变幅小车轨道面做了0.3°的微倾角处理，对应实际工况中小车带载下行时的自重滑移趋势，不用额外增设复杂的锁止结构就能降低溜车风险，臂架节段之间的销轴连接孔位做了同轴度偏差模拟，把现场高空拼装时的对位余量提前在模型里预留，不用在施工现场反复修磨孔位。平衡臂的配重块安装槽做了限位凸台的细节还原，凸台的倒角尺寸完全匹配铸造件的拔模斜度，不会出现模型里直角结构实际生产无法脱模的问题。

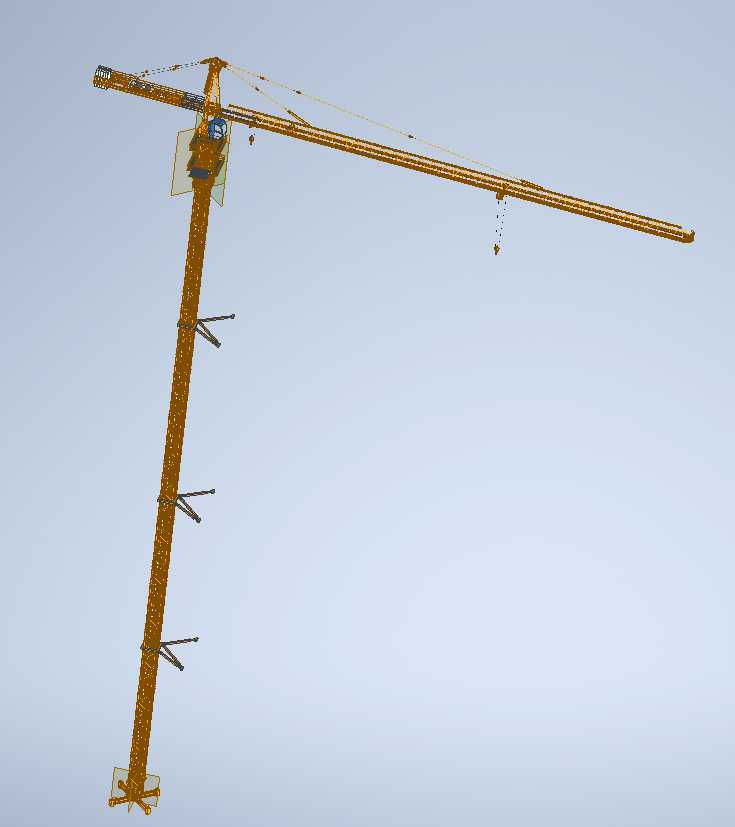

回转支承的连接螺栓孔位排布完全对应现有通用塔机的安装法兰尺寸，甚至把螺栓预紧后的接触面压痕区域都做了结构示意，方便加工时提前做表面强化处理。司机室的连接支架做了折弯件的工艺缺口还原，对应钣金加工时的折弯避位需求，不用后续二次切割修边。附着装置的附着杆长度做了可调范围的结构演示，调节段的螺纹旋合长度完全满足实际施工中不同楼间距的附着需求，不会出现模型里长度固定无法适配现场工况的问题。

塔顶的滑轮组槽型尺寸严格匹配常用钢丝绳的直径倍率，滑轮的挡绳杆间隙控制在钢丝绳直径的1/5，刚好符合安全规范里的防脱槽要求，没有过度放大间隙导致跳绳风险，也没有缩小间隙造成钢丝绳磨损加剧。整个模型的所有板材厚度、型材规格都对应市面上可直接采购的国标材料规格，没有自定义非标尺寸导致采购成本飙升，每一处结构细节都能直接对接生产加工环节，不用二次深化调整就能用于工艺拆解与施工交底。
