90吨六轴低床半挂承载车架结构设计

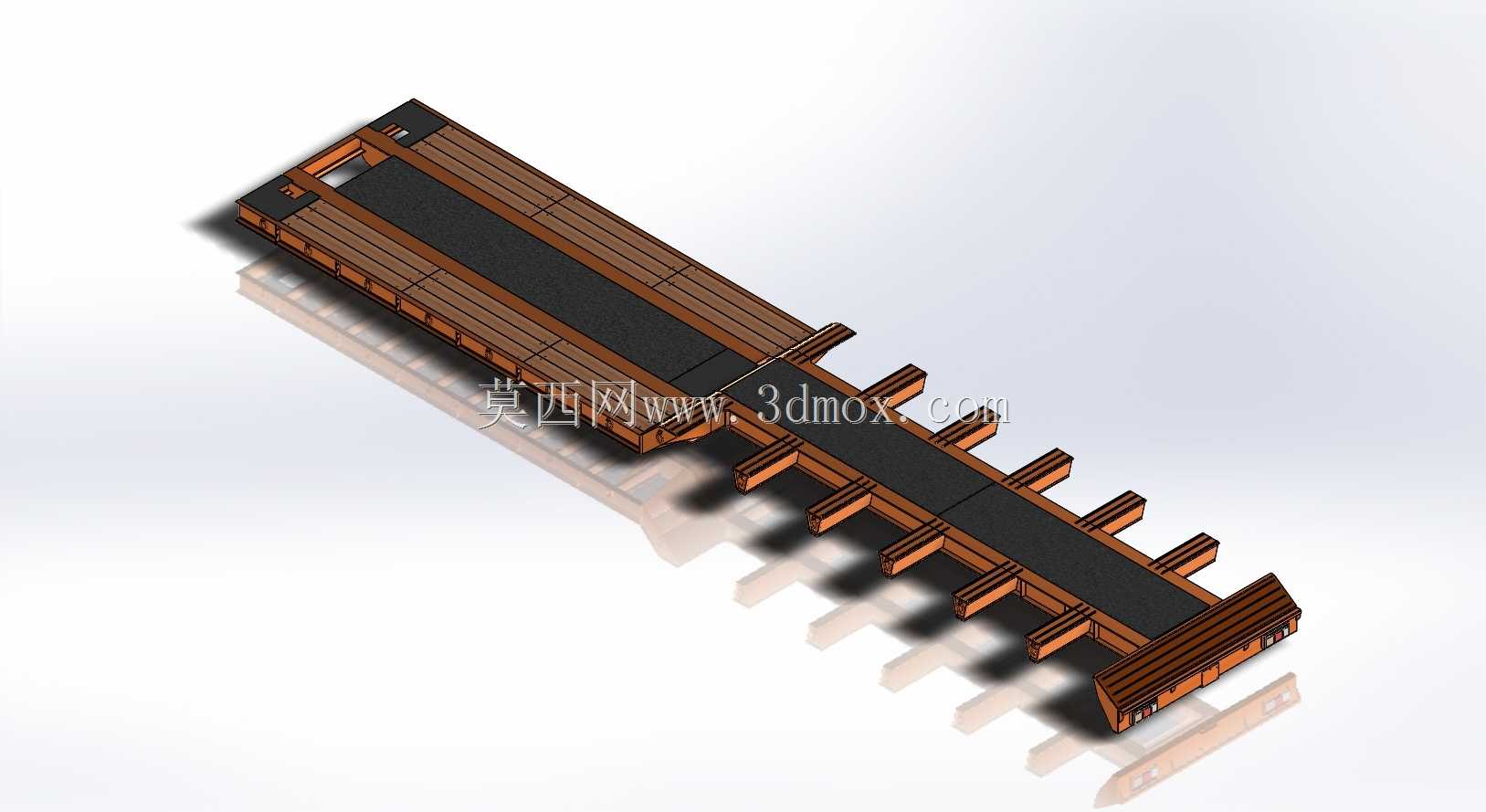

重载低床运输场景里，车架纵梁的挠度控制一直是加工落地的核心痛点，常规等截面纵梁在90吨级载荷下，中部弯矩集中区域极易出现焊后变形超差，甚至在交变载荷下出现焊缝撕裂隐患。这款六轴低床拖车的车架结构，在纵梁设计上做了针对性的变截面适配，鹅颈过渡区域的翼板做了渐变加厚处理，没有采用传统的拼接补强板结构，而是直接用整板折弯成型，减少了三道纵向焊缝，既降低了焊接热影响区的应力集中，也省去了焊后二次矫形的工序，加工时的定位装夹难度下降不少。车架中部的承载横梁采用了错落排布的箱型结构，没有沿用等间距直横梁的常规布局，对应轮轴上方的横梁做了局部加高，同时在横梁和纵梁的连接位置预留了0.2mm的装配公差带，避免焊接时纵梁外侧的板件因为焊接收缩出现内凹，后续安装悬挂支架时不用再反复修磨配合面。前端的牵引连接区域做了双层嵌套的加强结构，销座周围的加强筋没有采用满焊设计，而是在筋板末端预留了应力释放缺口，长期在颠簸路面行驶时，不会因为应力累积出现筋板根部开裂的问题。车架两侧的爬梯结构直接和纵梁腹板做了一体化设计，没有额外用螺栓外挂附件，既降低了整车自重，也避免了外挂件在长期震动下出现螺栓松动脱落的风险。六轴的安装支座采用了同轴度一体化加工的工艺基准，所有支座的安装面在同一装夹工序下完成铣削，不用分序加工后再二次找正，装配时车轴的平行度更容易保证，轮胎偏磨的概率能降低近四成。车架底部的走台板采用了镂空格栅设计，既减轻了整体自重，也能在雨雪天气减少积水积雪附着，降低行驶时的额外负载。整个结构的设计没有盲目追求更高的安全系数冗余，而是在每一处应力集中的位置做精准补强，非承载区域则尽可能做减重优化，平衡了承载能力、加工难度和整车自重三者的矛盾，完全适配90吨级重型设备的低床运输需求，在厂区转运、大件物流场景下都能稳定适配工况。
