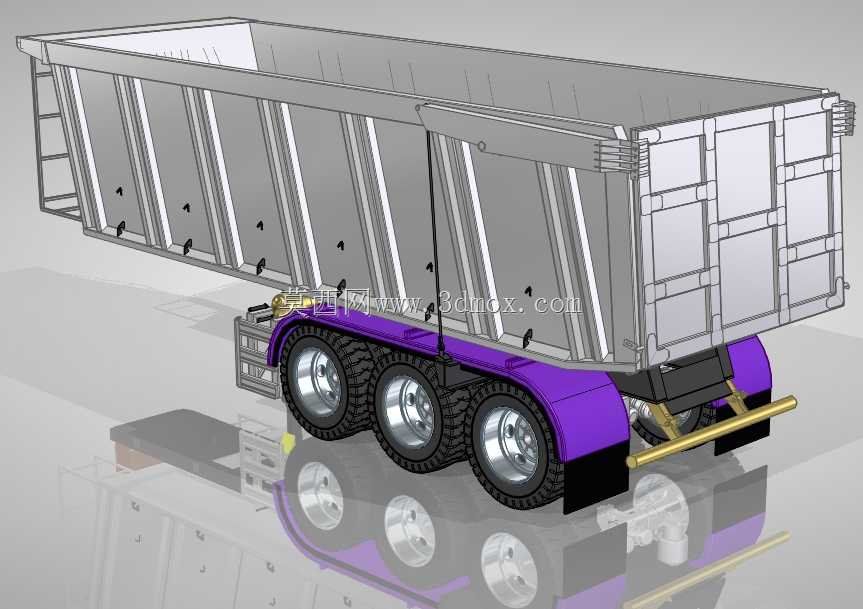

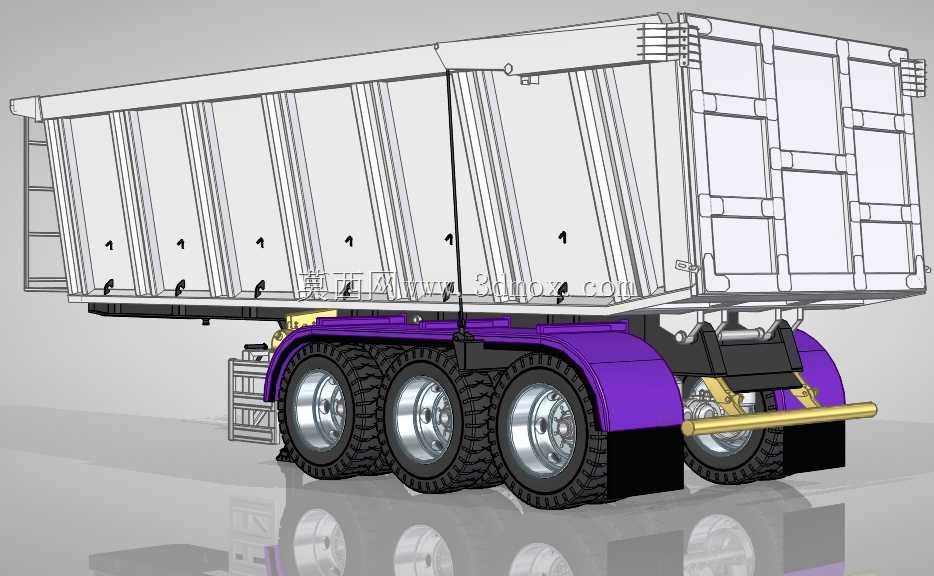

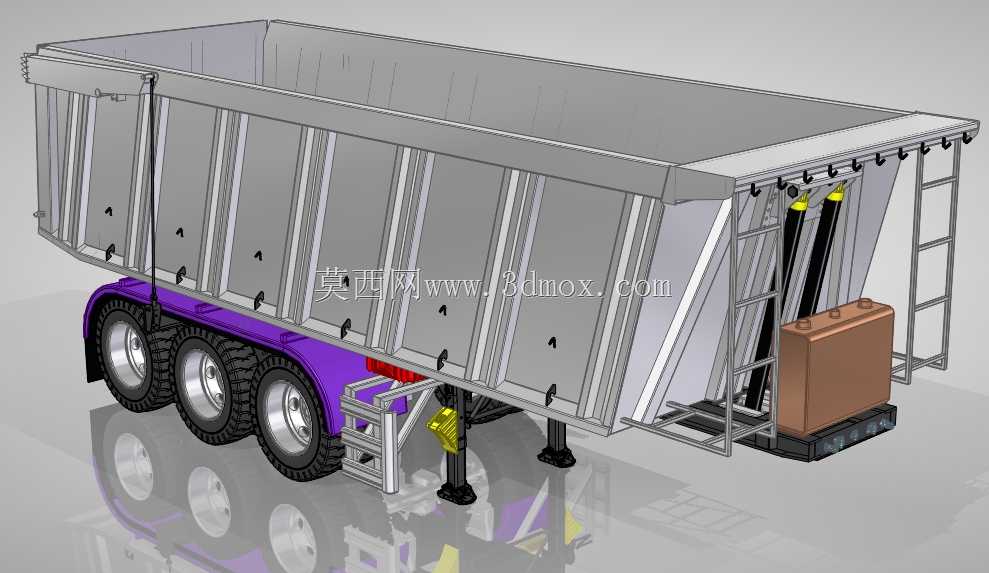

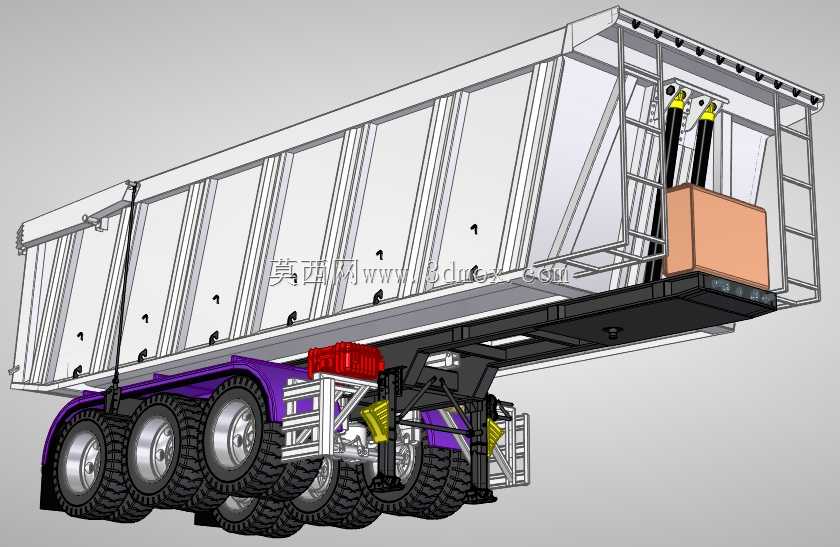

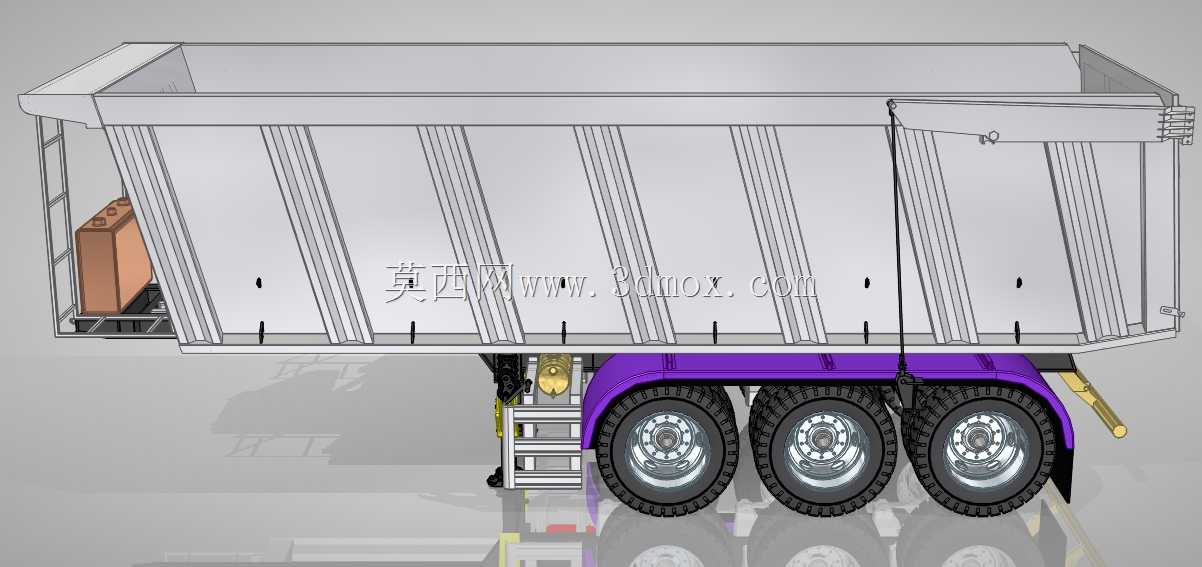

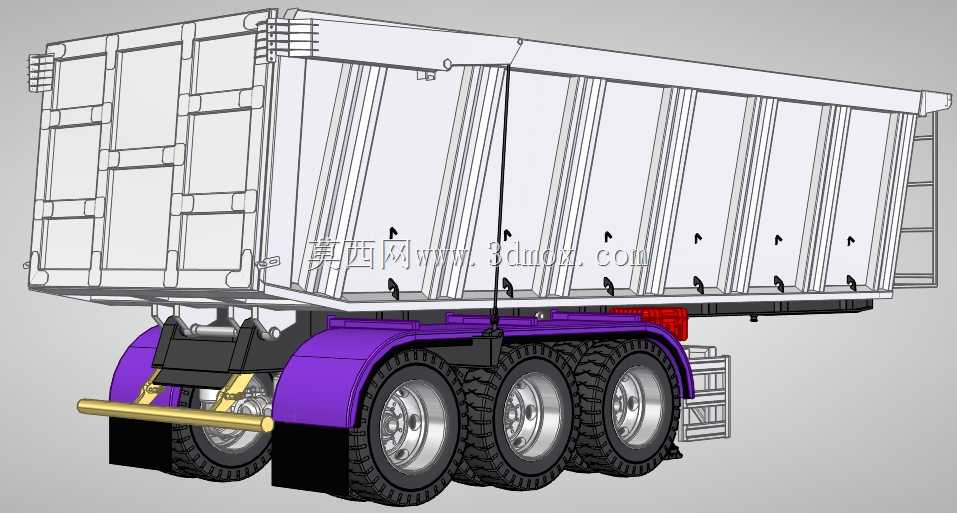

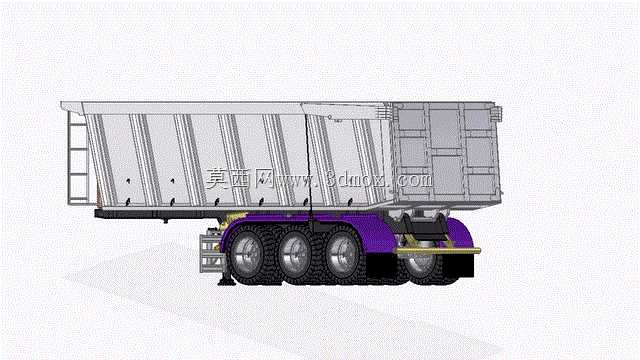

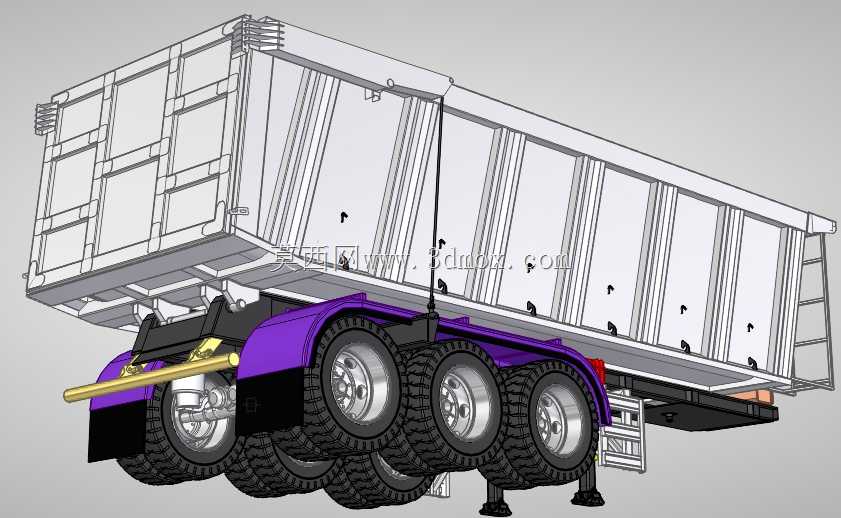

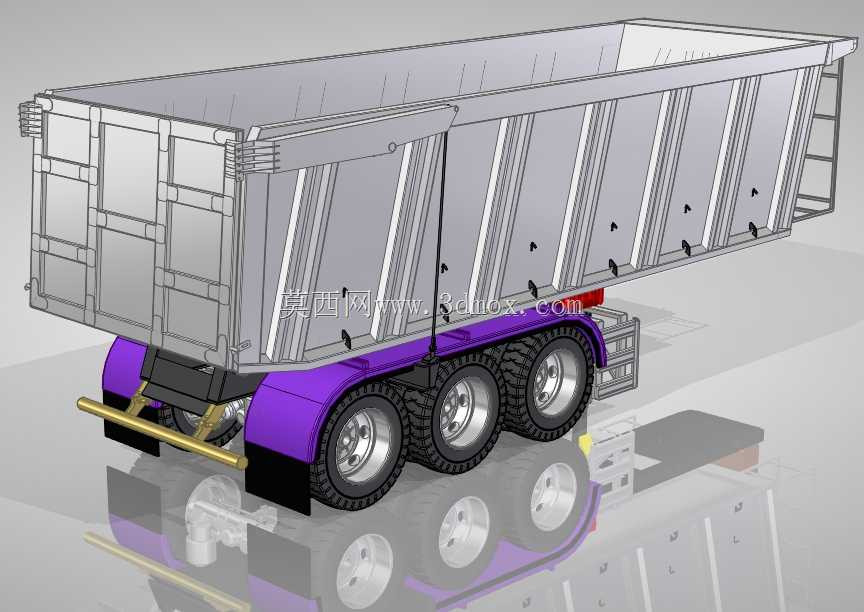

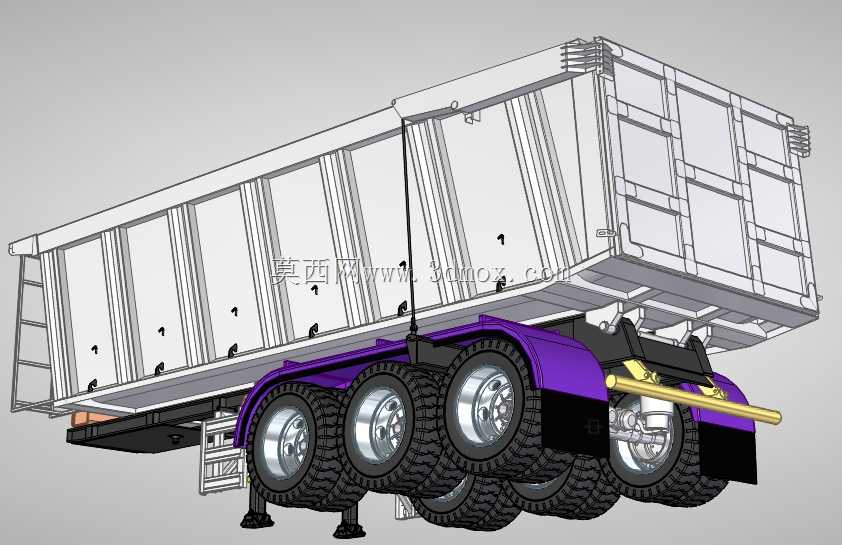

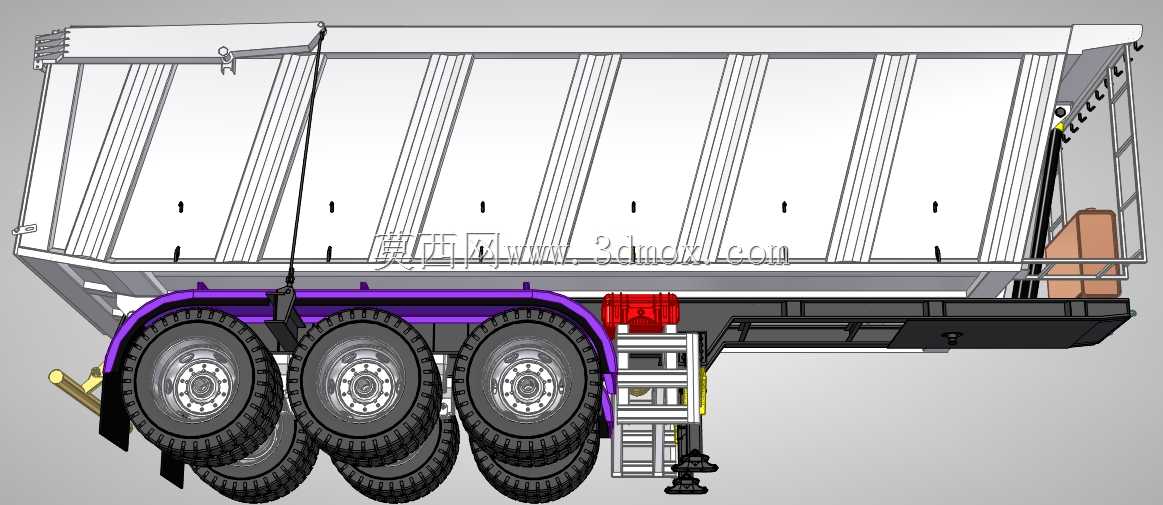

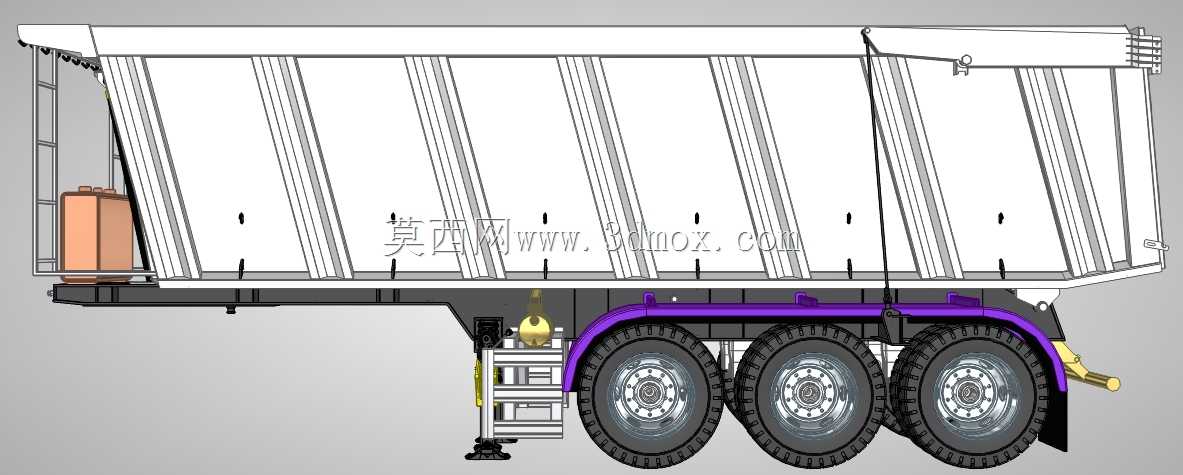

45立方三轴自卸半挂货运车斗结构

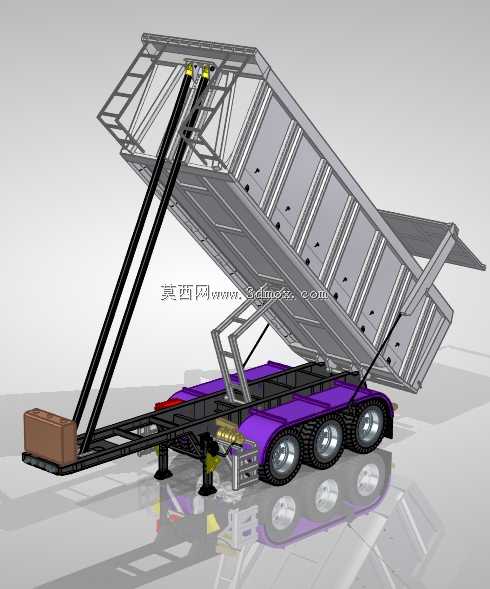

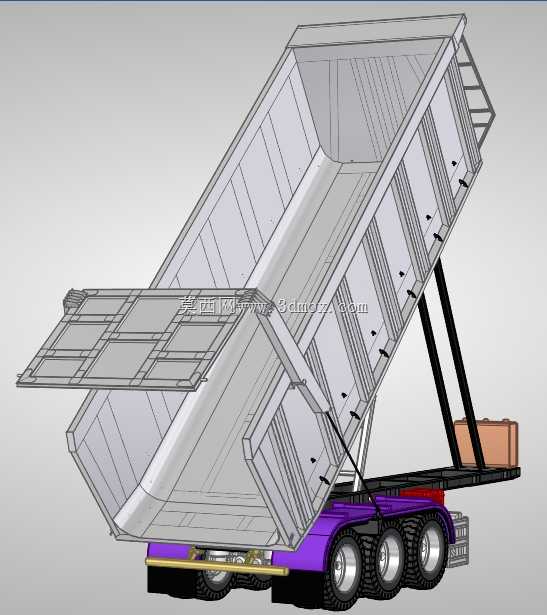

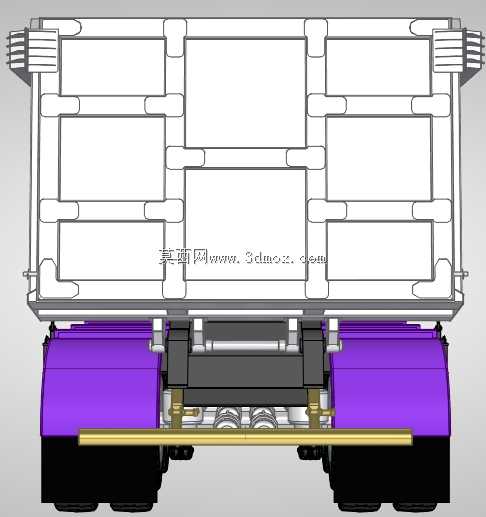

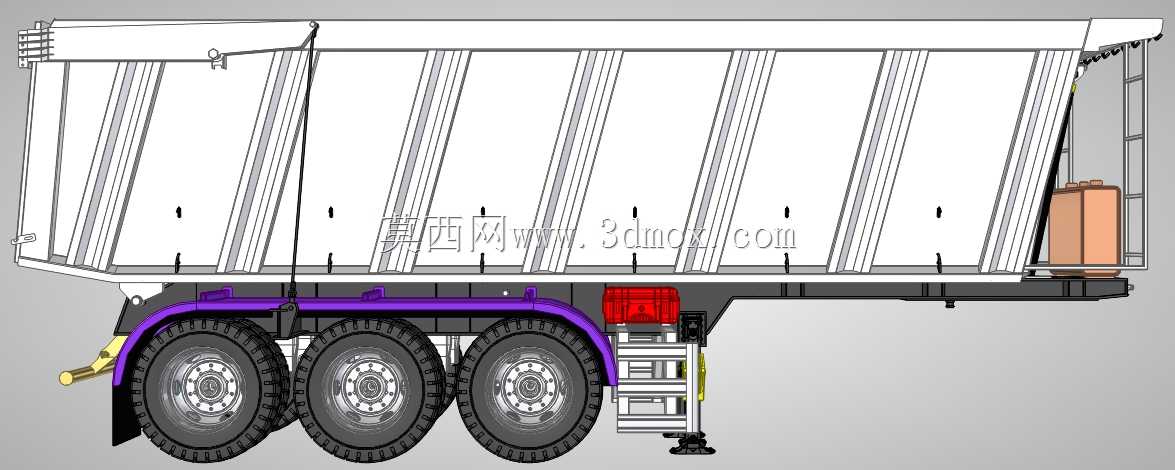

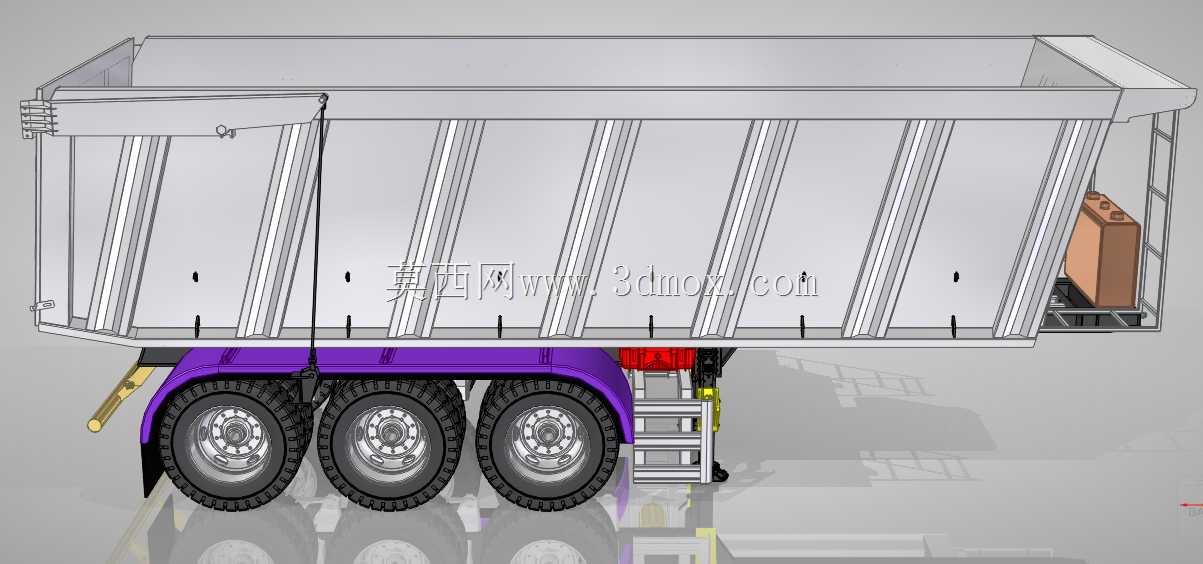

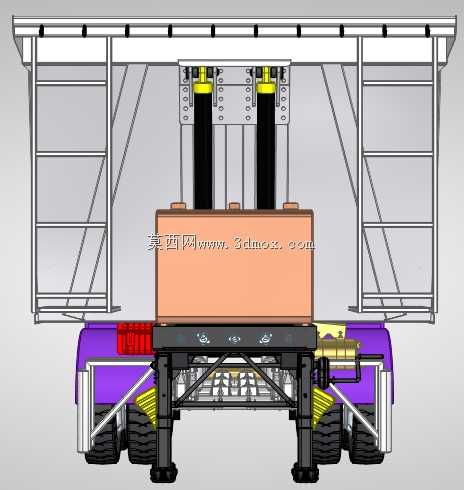

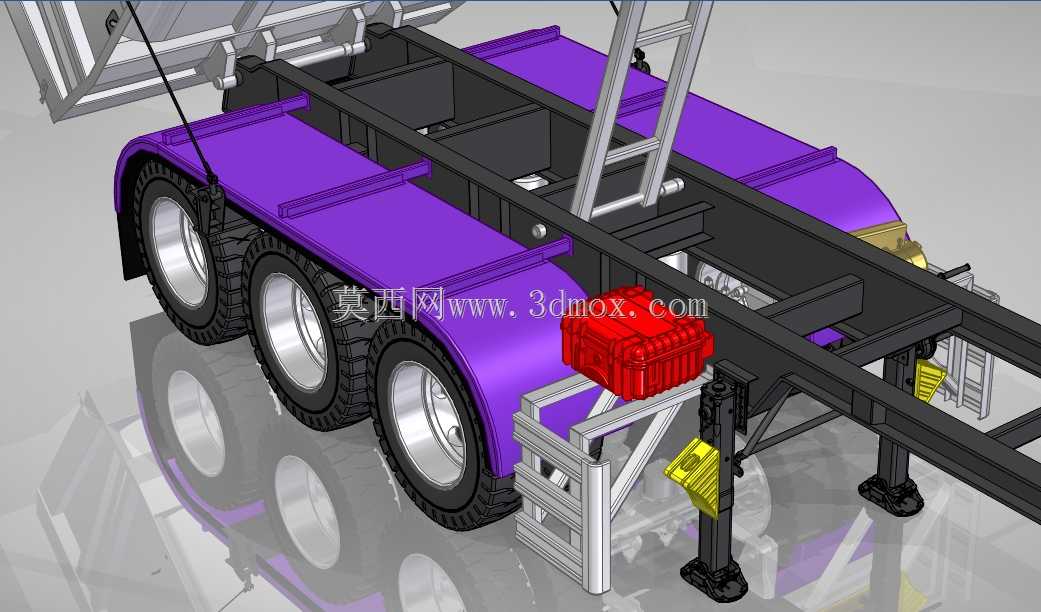

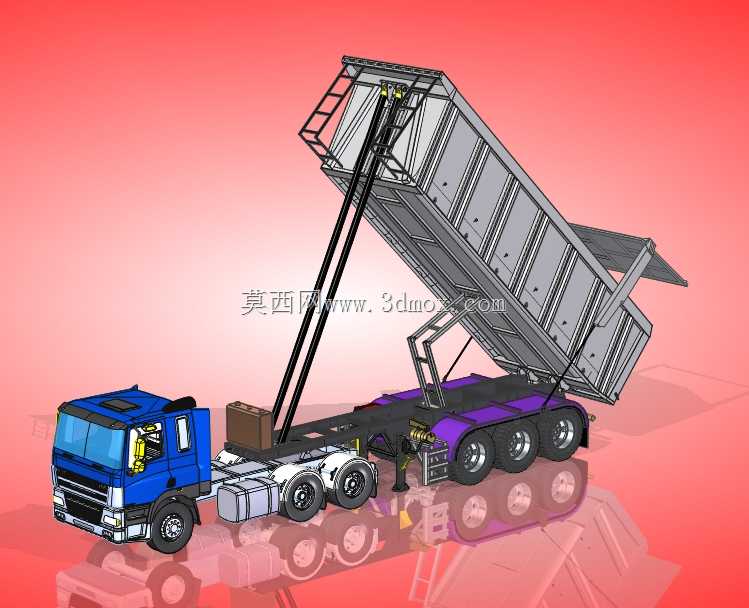

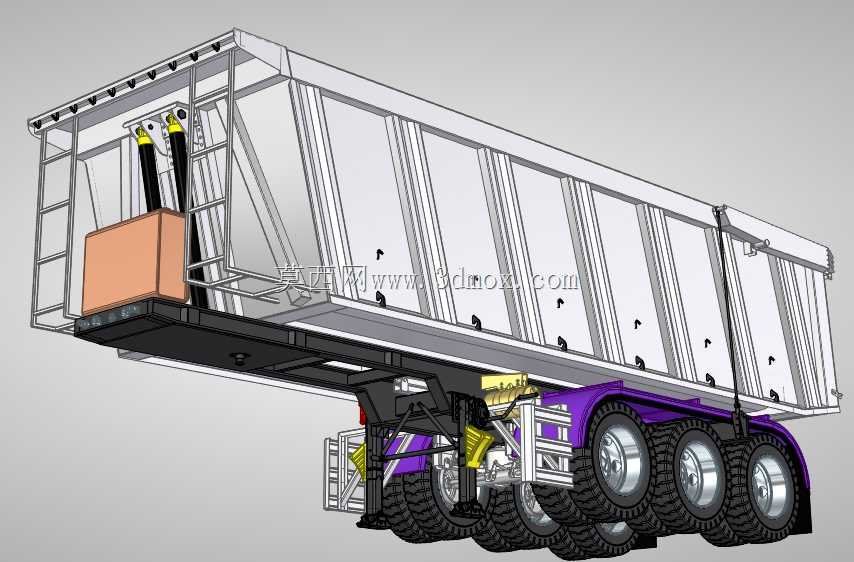

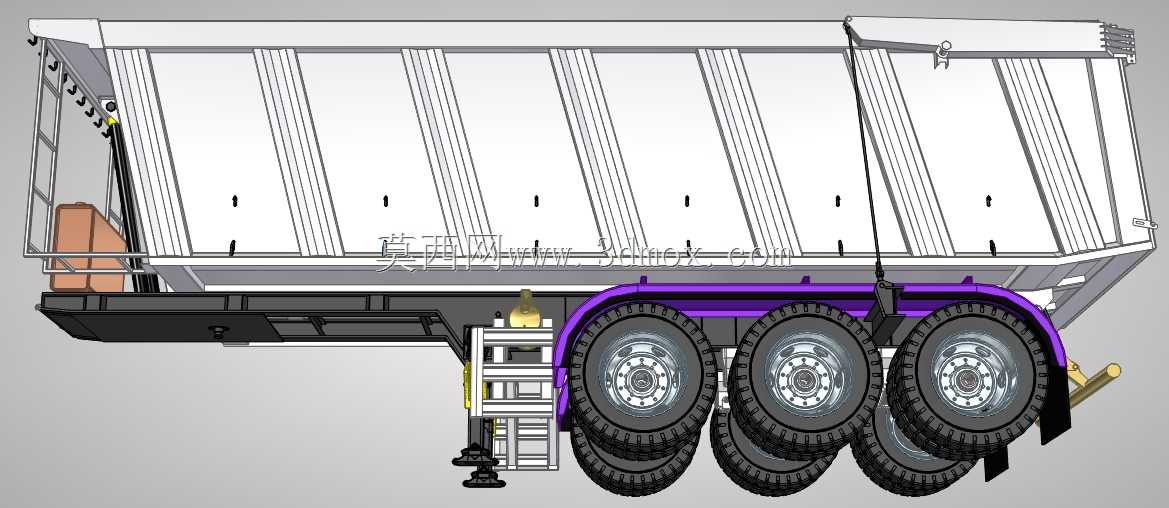

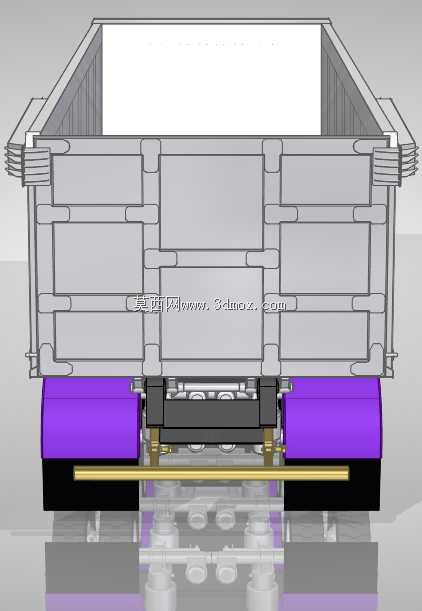

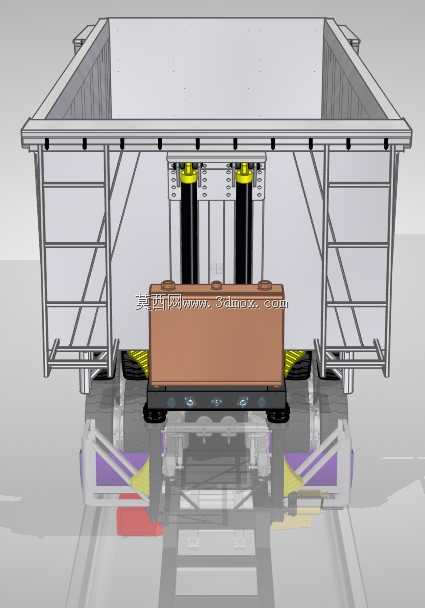

散装物料运输场景里，常规自卸半挂常遇到厢体侧板受物料长期挤压变形、举升时重心偏移侧倾、三轴载荷分配不均吃胎的问题，这款45立方容量的三轴自卸半挂结构，在加工适配层面做了不少针对性的落地调整。厢体侧板采用间隔式竖向加强筋布局，没有采用满焊的整面加强结构，而是在筋板和侧板连接位置预留了分段焊的应力释放槽，避免重载时焊缝受交变载荷撕裂，加工时筋板的折弯角度统一控制在92度，预留焊接变形的回弹余量，焊后不用额外校形就能保证厢体内壁的平整度，卸料时不会残留粘黏的矿料。底盘和厢体连接的副梁位置，没有采用常见的整体式垫板，而是在三轴对应的悬挂上方分别设置了分散式承压块，每个承压块和主纵梁的接触面都做了铣平处理，装配时不用额外加调整垫片就能保证三轴的轮荷差控制在5%以内，避免长期运营出现轮胎偏磨。尾部的翻转铰接座采用了分体式镶套结构，衬套选用自润滑铜基材质，加工时铰接孔的同轴度公差控制在0.1mm以内，举升卸料时不会出现铰接卡滞、厢体左右晃动的问题，后期维护只需要更换衬套不用切割整个铰接座。厢体顶部的边沿做了向内收的折边结构，既可以避免装载时物料撒漏，折边的圆弧过渡也能减少行驶时的风阻，加工时折边采用一次冷压成型，没有拼接焊缝，长期受雨水冲刷也不会出现焊缝锈蚀漏料的问题。挡泥板支架采用了和悬挂联动的随动结构，颠簸路面行驶时挡泥板和轮胎的间隙始终保持一致，不会出现支架震裂、挡泥板磨胎的情况，支架的安装孔位做了长圆孔设计，装配时可以根据轮胎的实际磨损情况调整间隙，不用重新打孔。厢体内部的底板采用了分段式耐磨板拼接，每段耐磨板的拼接位置都做了斜坡过渡，不会出现焊缝凸起刮伤卸料传送带的情况，靠近车头的厢体前板做了15度的倾斜角，举升时物料可以顺着斜面快速滑出，不用额外加装振动器就能卸干净残留物料。
