五吨定柱式旋臂起重设备结构设计

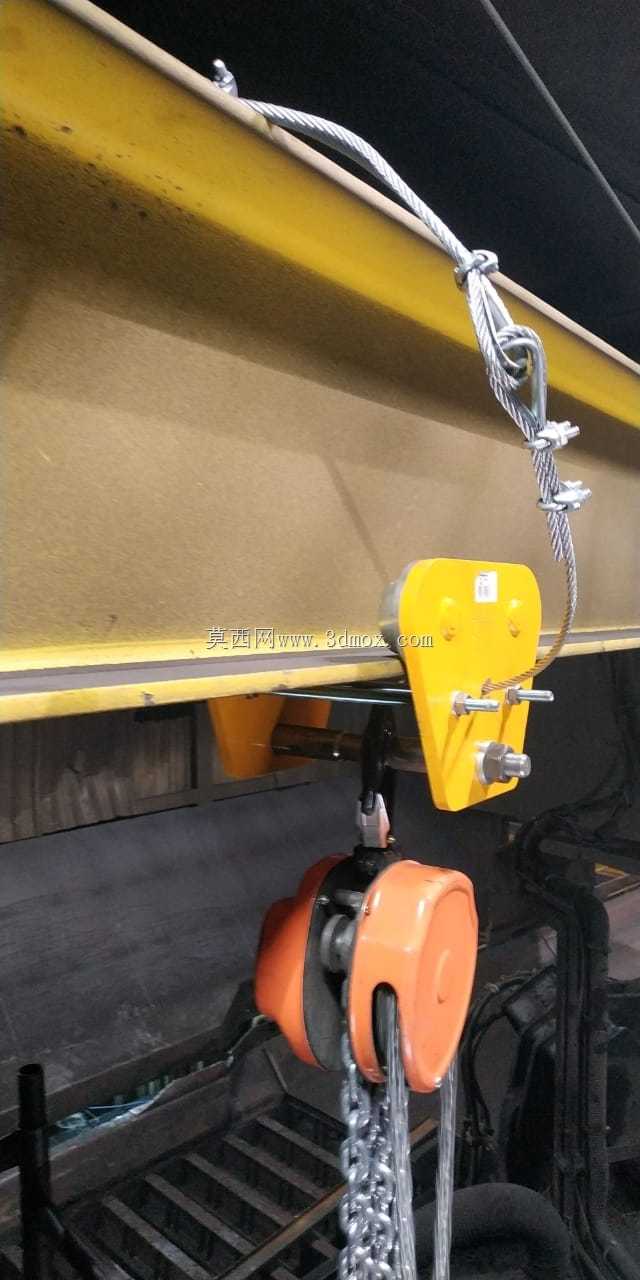

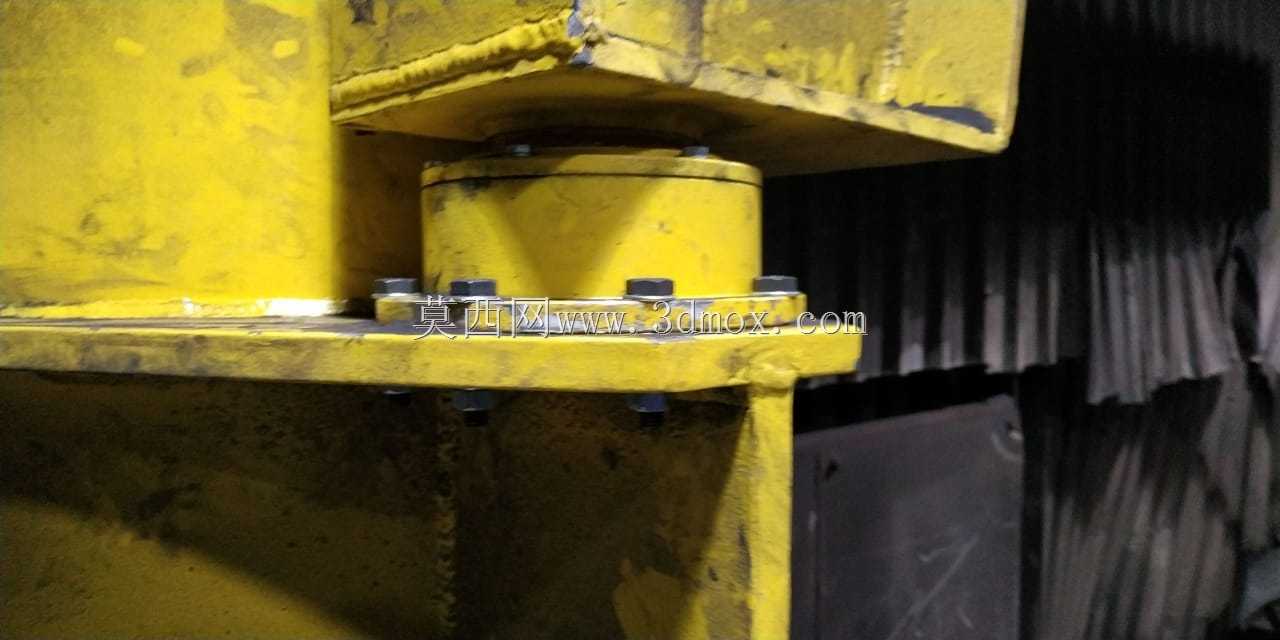

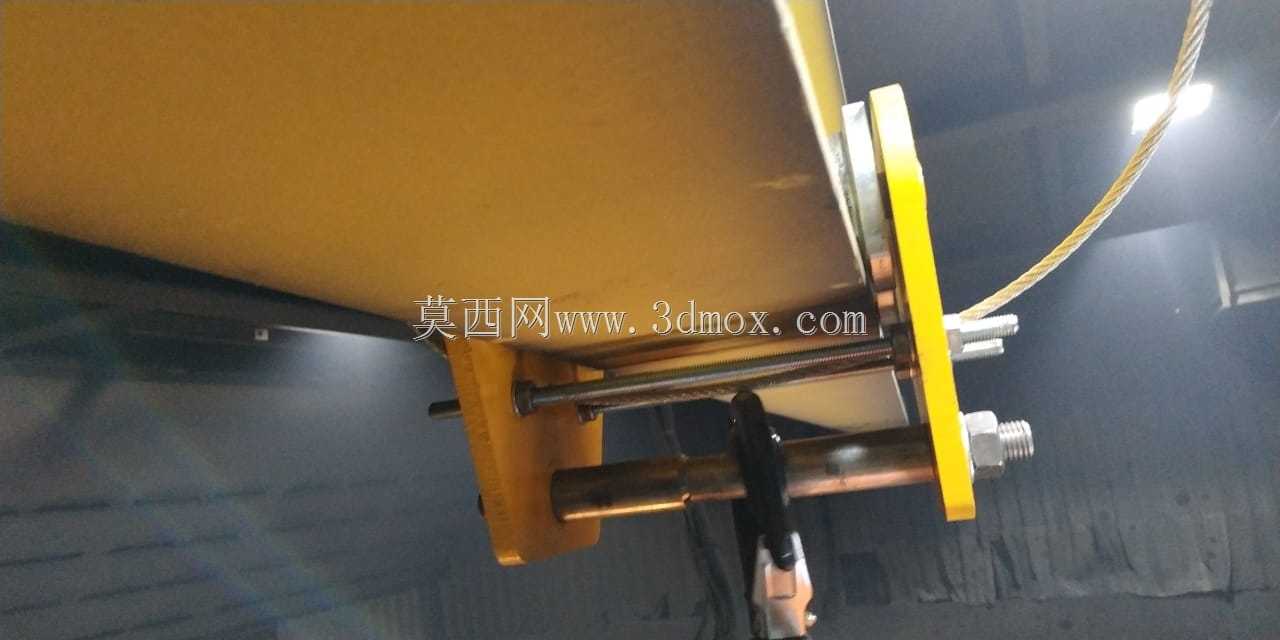

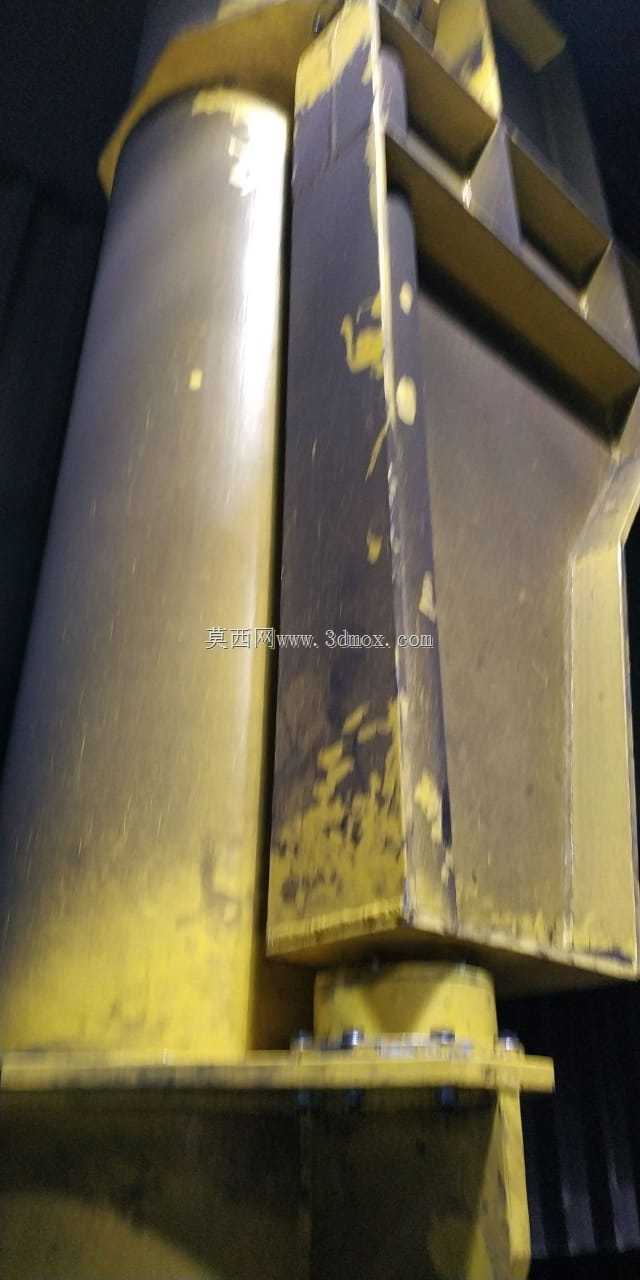

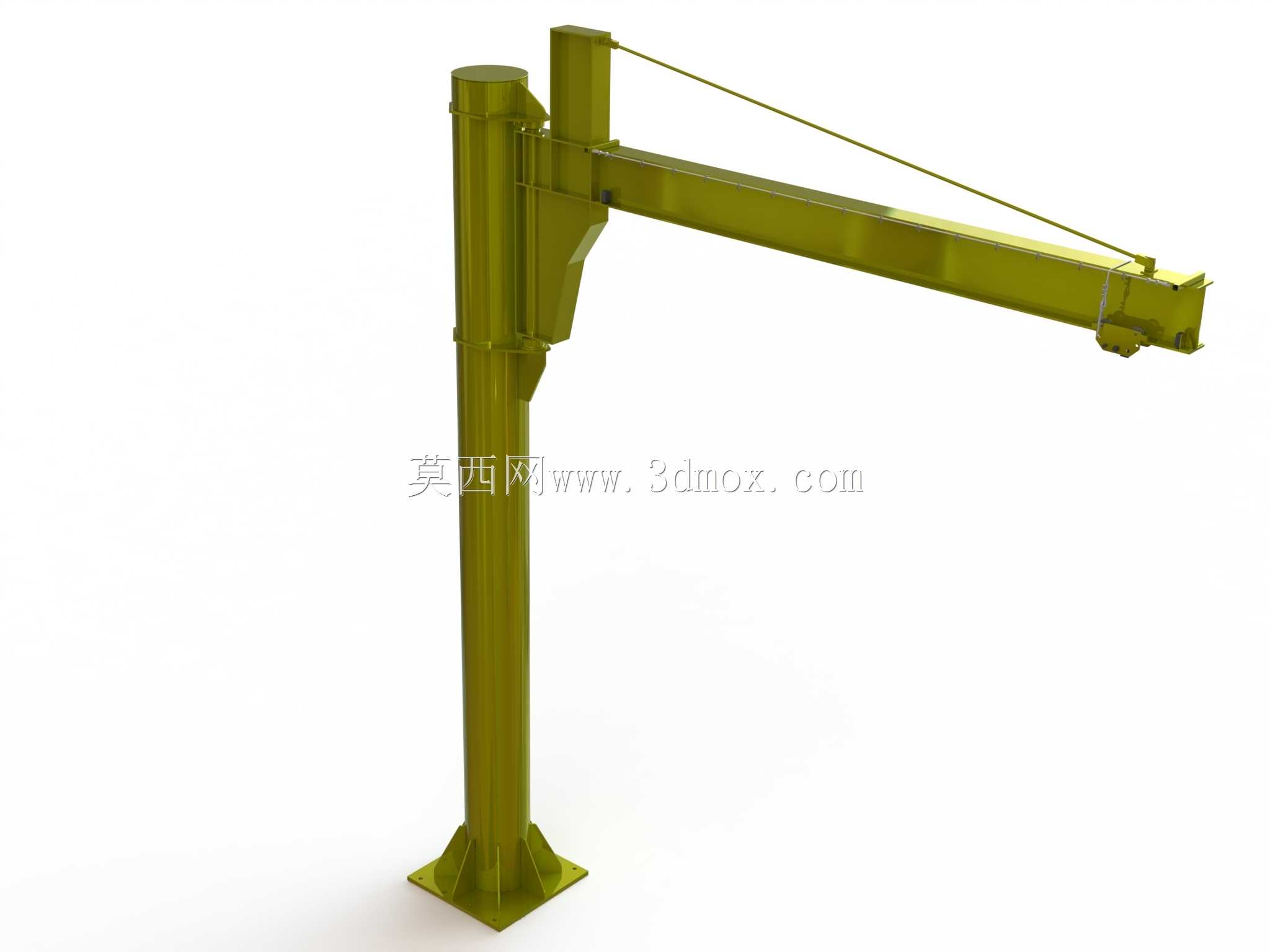

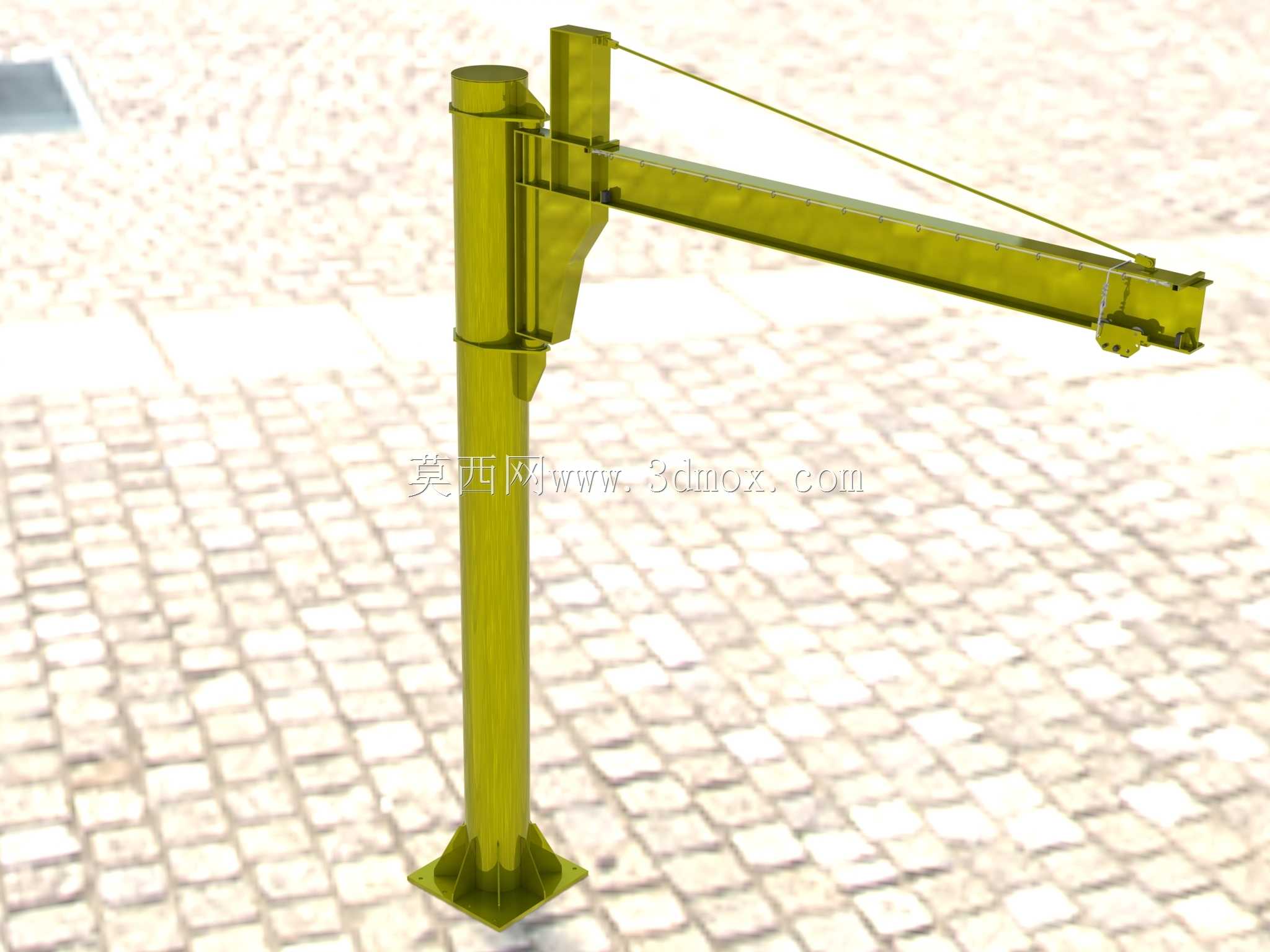

车间现场重载工位的悬臂吊常出现立柱根部焊缝疲劳开裂、臂架下挠超差、回转卡滞三类共性故障，这套五吨级旋臂结构的设计全程围绕加工适配逻辑做细节取舍，没有照搬通用悬臂的等截面型材方案。立柱底部的法兰盘没有采用常规整板切割下料，而是拆分成分体式筋板组焊结构，每块筋板的坡口角度都匹配车间现有埋弧焊机的焊枪可达角度，避免了小角度坡口需要人工补焊的工序，焊后法兰平面的铣削余量控制在两毫米以内，既减少了机加工时长，又能保证地脚螺栓安装时的贴合度，不会出现局部虚接导致的立柱偏载。臂架采用变截面箱型结构，靠近立柱的根部截面高度比远端大三分之一，变径段的过渡圆弧没有做顺滑大曲面，而是拆成三段斜板拼接，适配数控等离子切割机的直边切割工艺，不需要额外做曲面切割编程，下料后拼接的焊缝刚好落在臂架内部的加强筋位置，焊后变形量比整板弯弧结构降低百分之四十，省去了后续火焰校正的工序。回转支承的安装座做了止口定位设计，止口的公差带选了过渡配合，现场装配时不需要人工反复调校同轴度，用铜锤轻敲就能到位，连接螺栓的孔位做了锪平处理，避免焊接飞溅导致的螺栓孔边缘凸起，拧紧时不会出现螺栓偏斜的问题。臂架前端的吊具行走轨道没有采用外购C型钢，而是用两块折弯板拼焊而成，轨道内侧的耐磨条安装槽直接在折弯时一体成型，不需要后续铣削加工，耐磨条更换时只需抽出旧条插入新件即可，不用拆解整个臂架结构。斜拉索的连接座做了球形铰点设计，能抵消臂架变形带来的拉索附加弯矩，避免拉索端部出现应力集中断裂，铰点的润滑通道直接钻在连接座内部，现场维护时不用拆开护罩就能加注润滑脂。立柱与臂架连接的根部加了两块可拆卸的耐磨衬板，衬板用沉头螺栓固定，长期使用出现磨损后只需更换衬板，不用整体更换臂架或立柱，大幅降低后期维护成本。所有外露的焊接边都做了三毫米的倒角处理，既避免涂装时出现流挂，也能防止现场安装人员被锐边划伤，涂装的漆膜厚度预留了车间常规搬运磕碰的余量，不需要额外做外层防护。
