制版机机械结构爆炸拆解设计

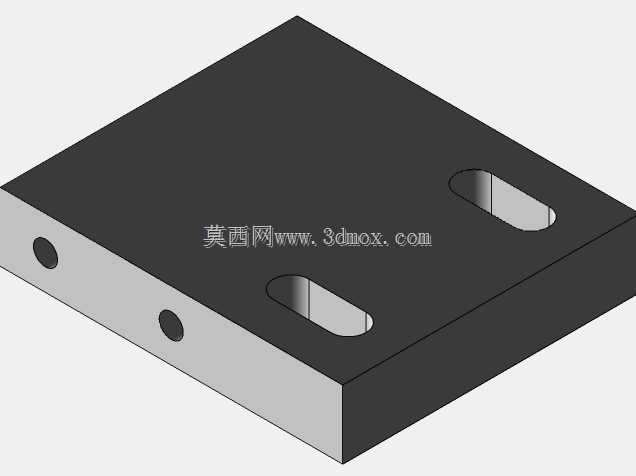

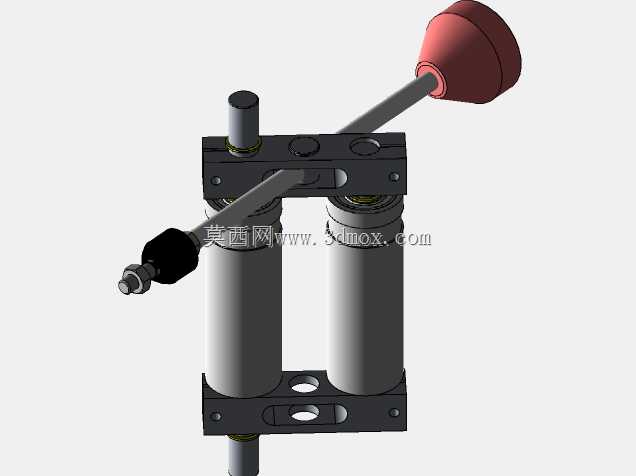

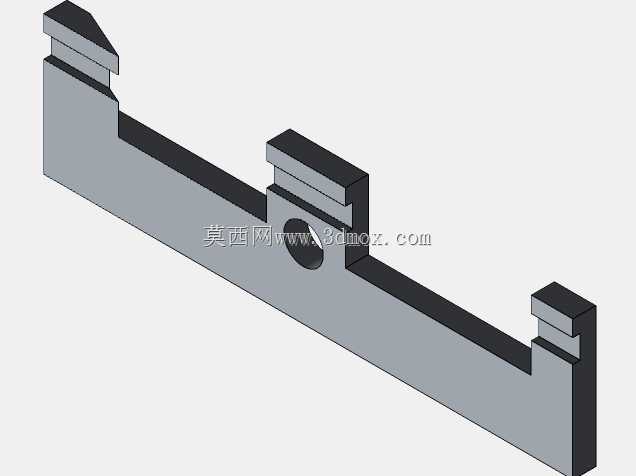

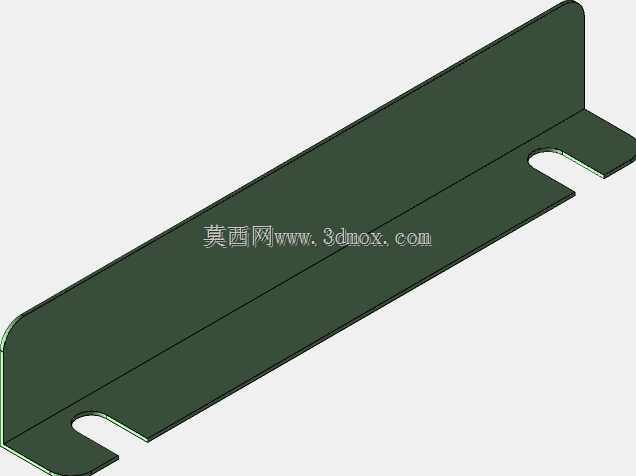

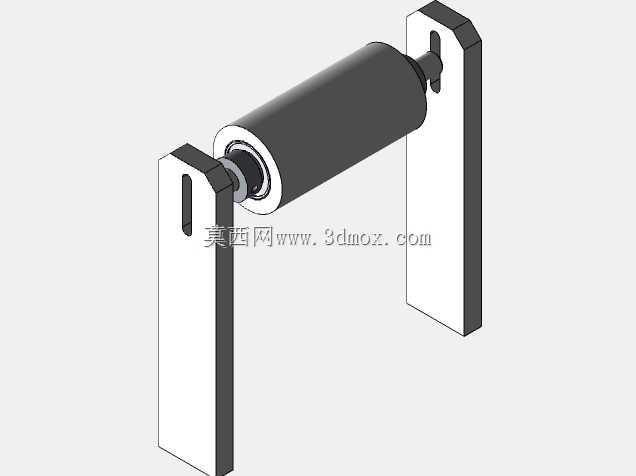

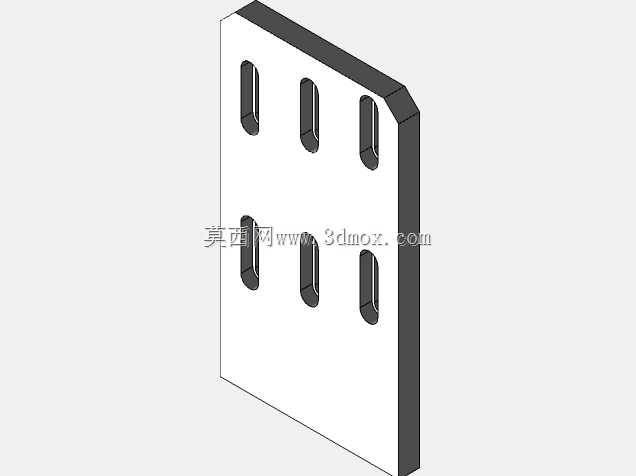

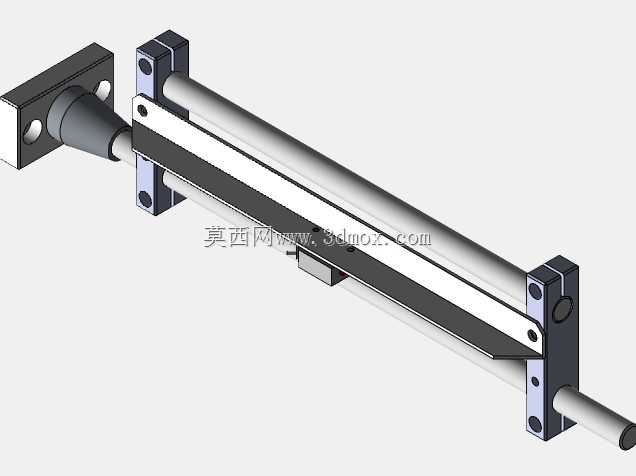

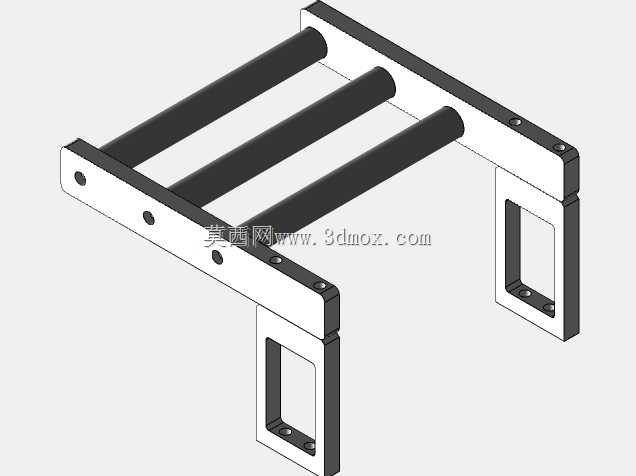

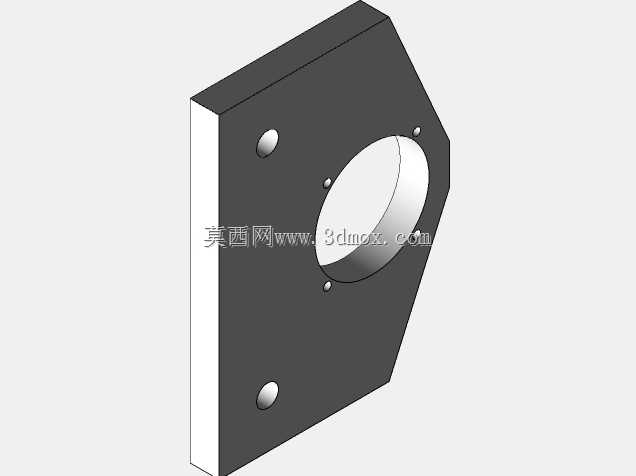

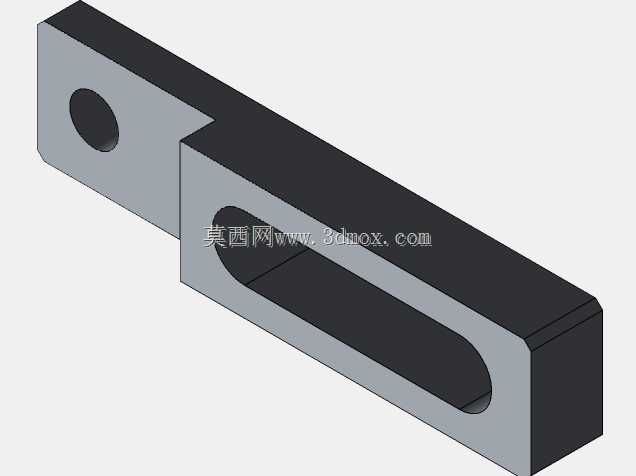

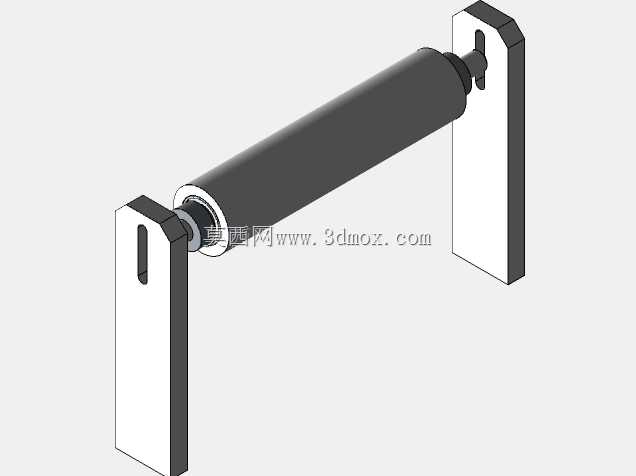

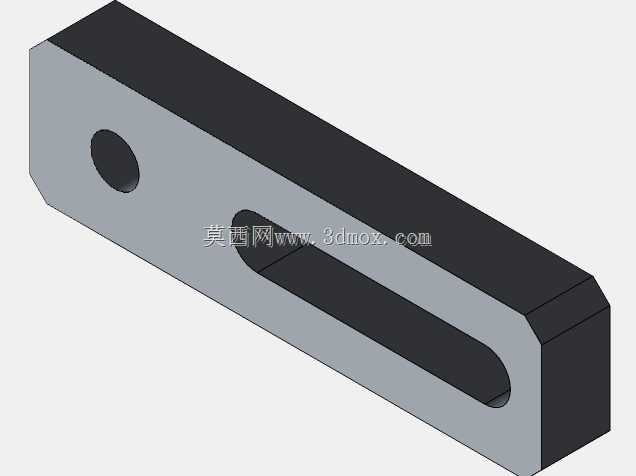

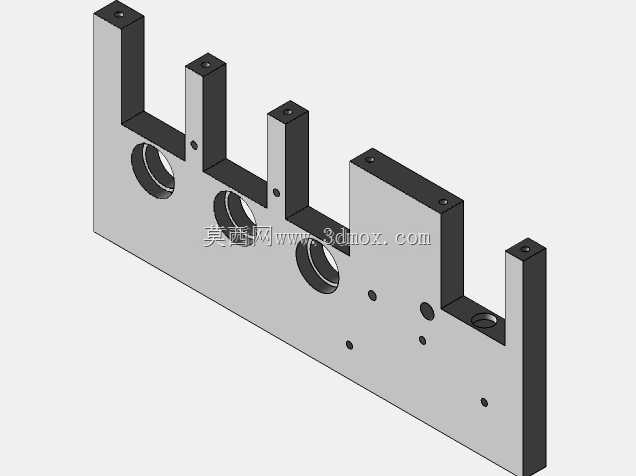

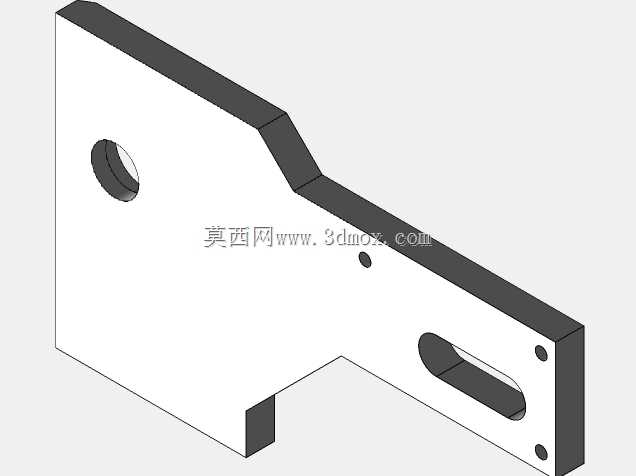

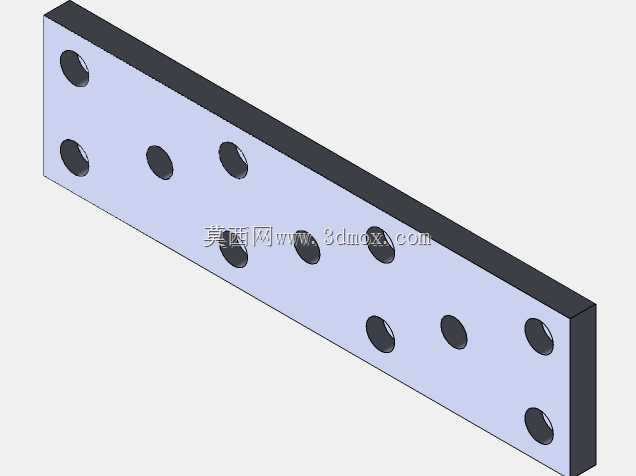

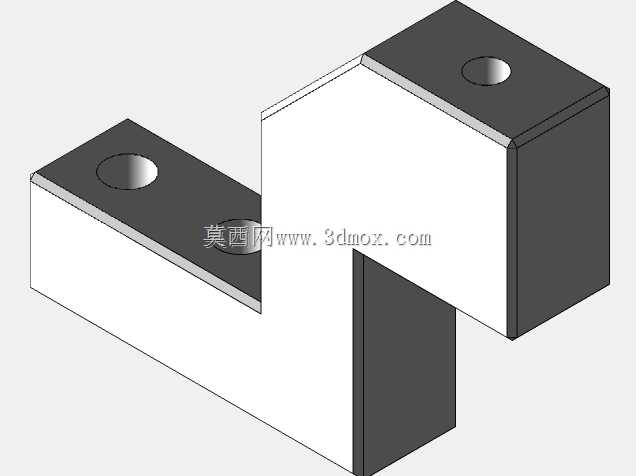

车间里制版设备常年处于高频启停工况，传统装配方案里辊轴与侧支架的同轴度偏差，很容易在连续走料时出现膜面起皱、定位偏移的问题，这套拆解结构在设计时就把装配公差的补偿余量藏在了每一处配合面里。侧装支架的沉头孔位特意做了0.2mm的微调间隙，不用靠现场锉修就能适配不同批次加工的辊轴端面跳动，锁紧螺栓的排布避开了应力集中的转角位置，就算长期受传动侧的交变载荷，也不会出现支架根部开裂的隐患。

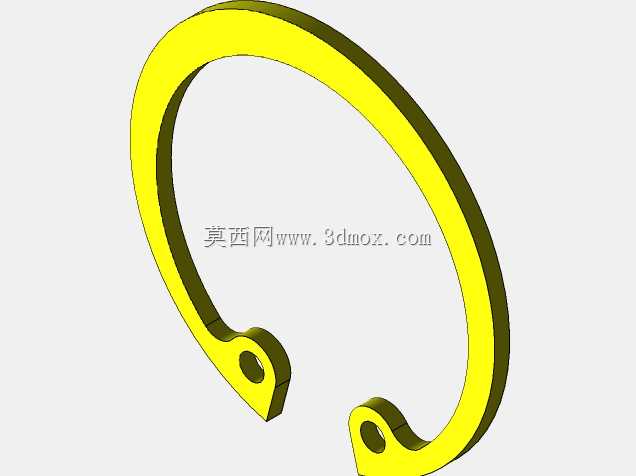

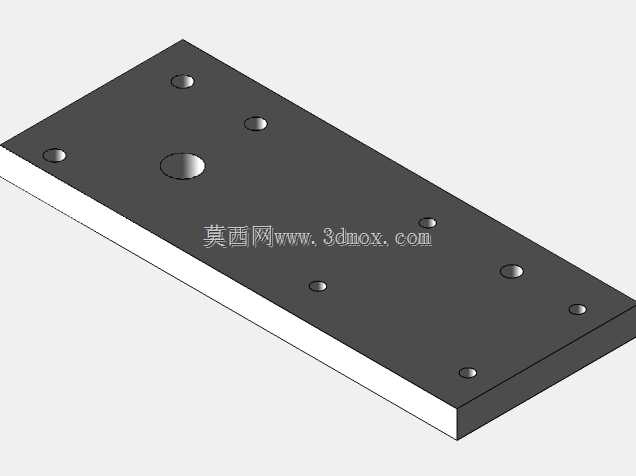

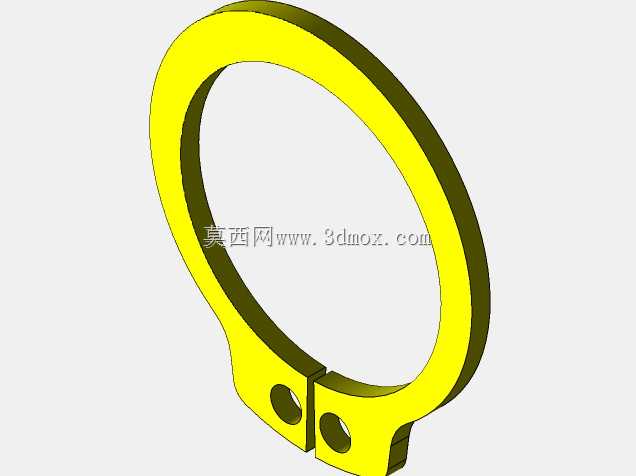

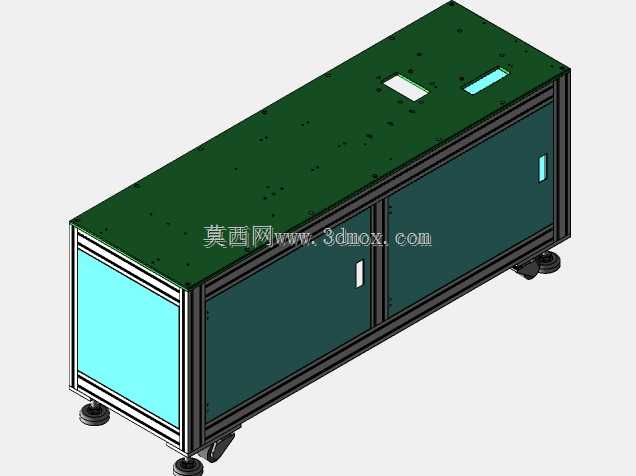

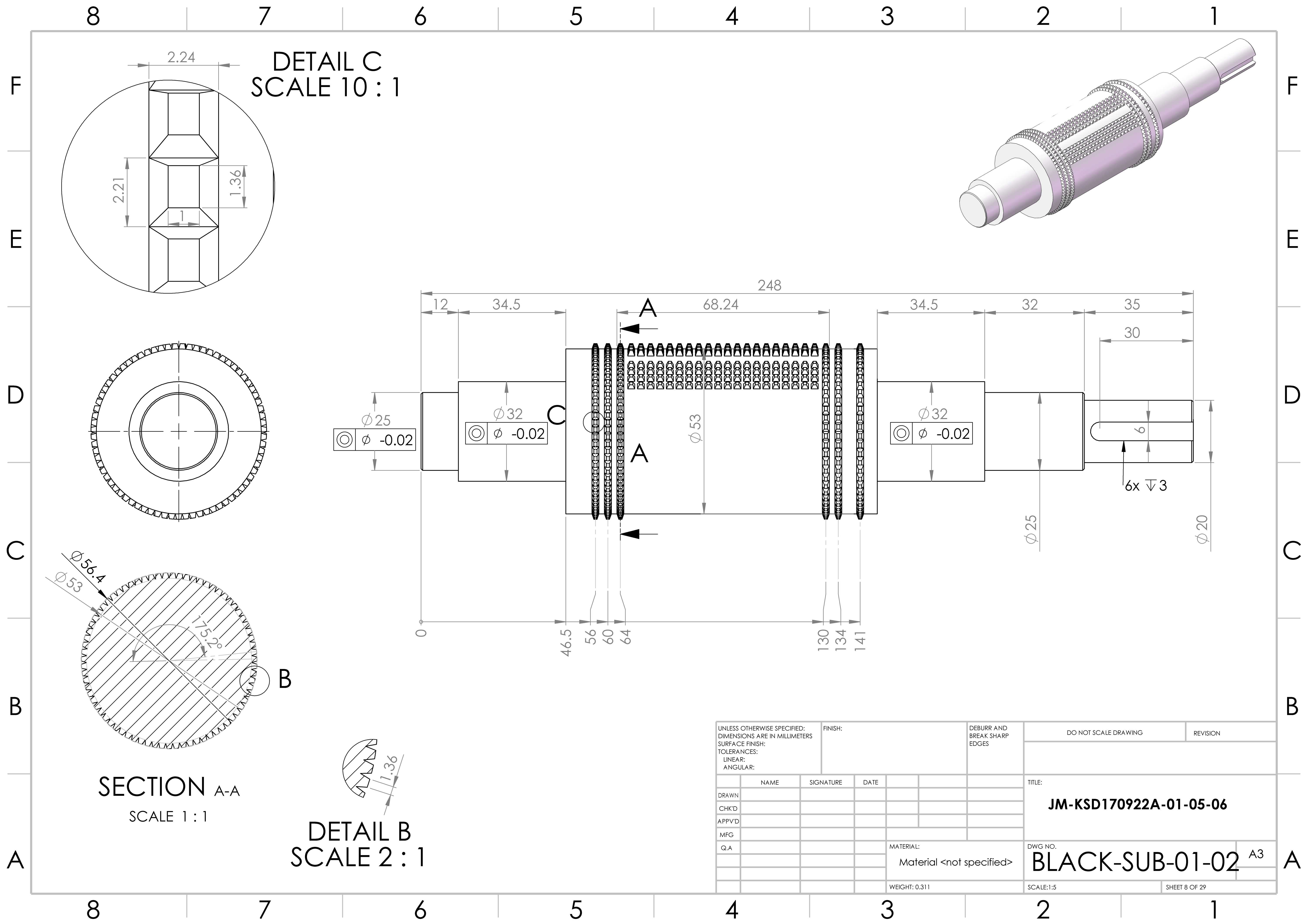

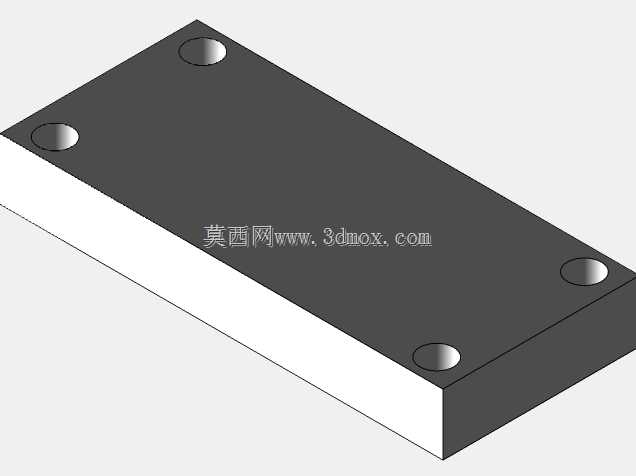

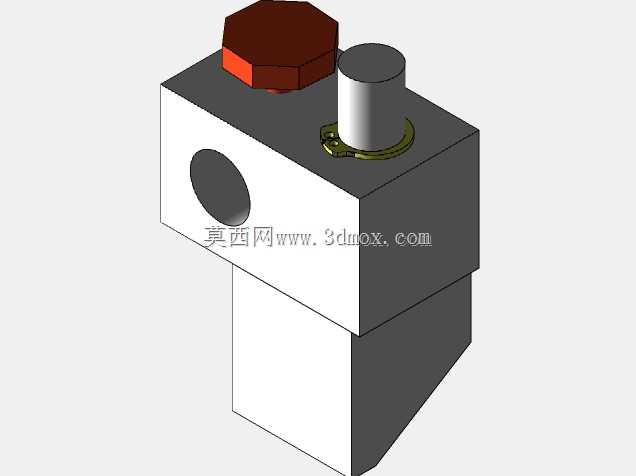

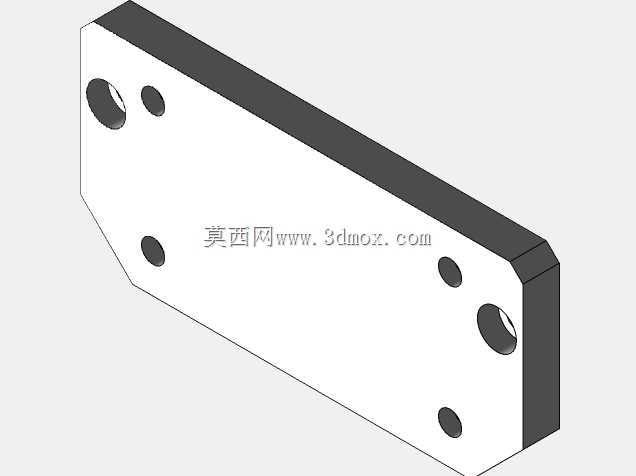

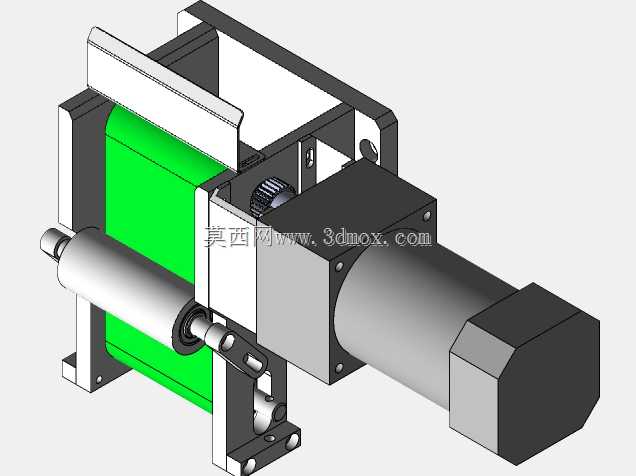

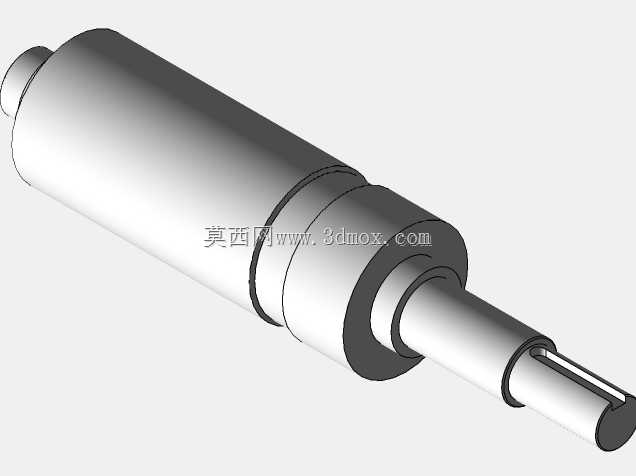

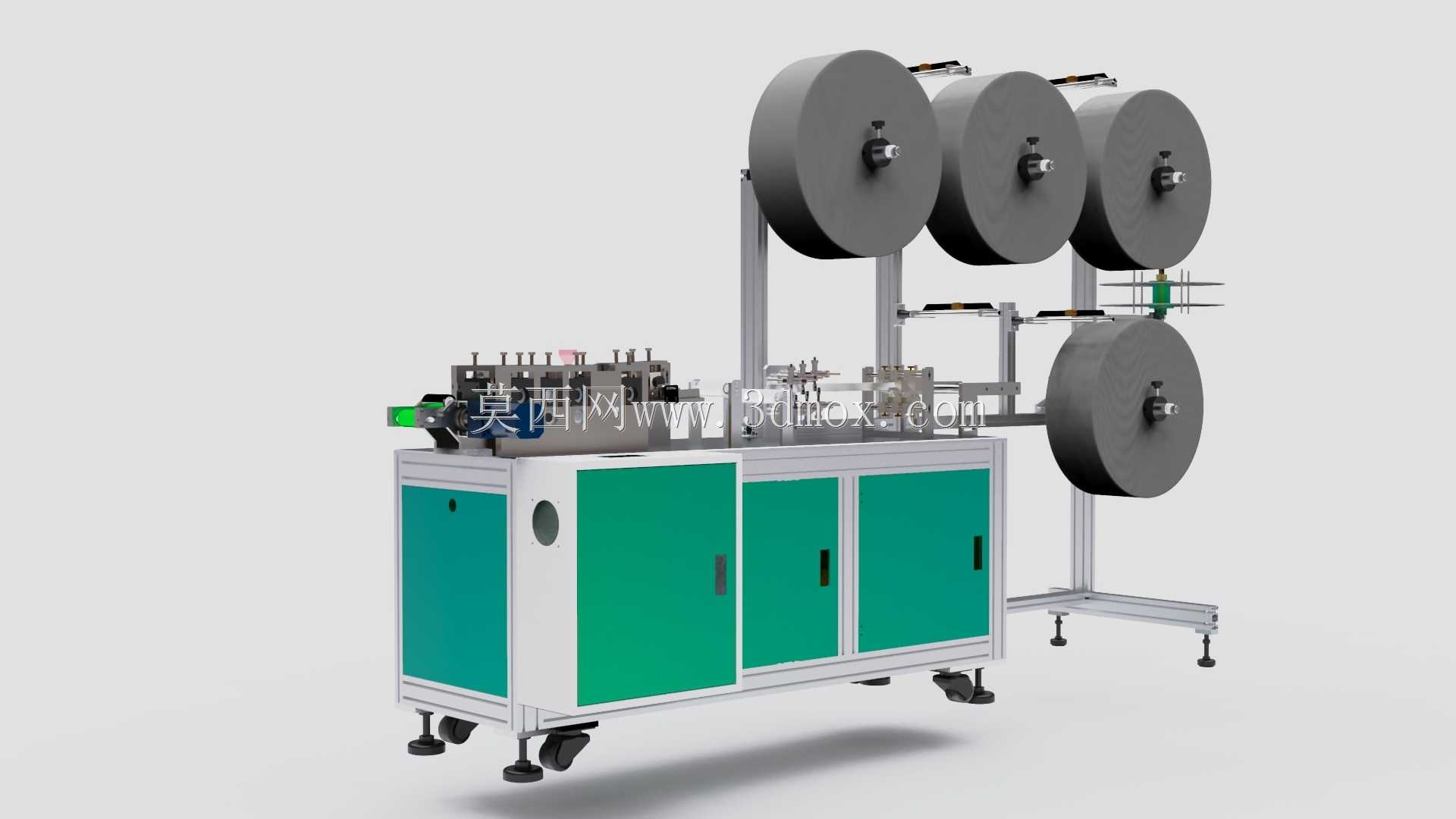

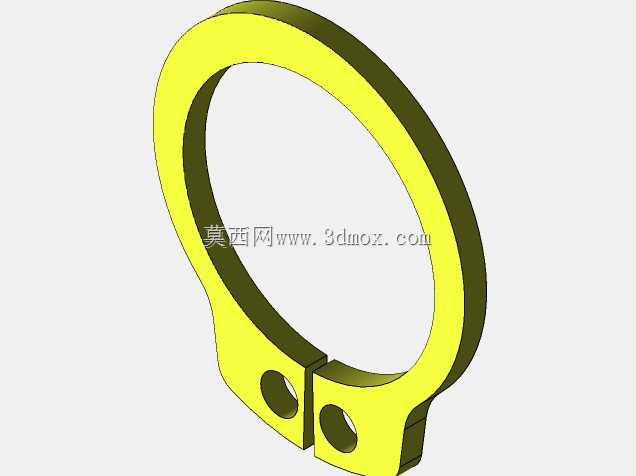

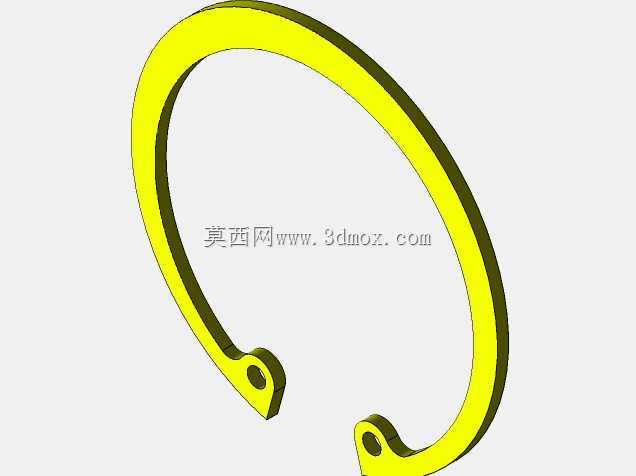

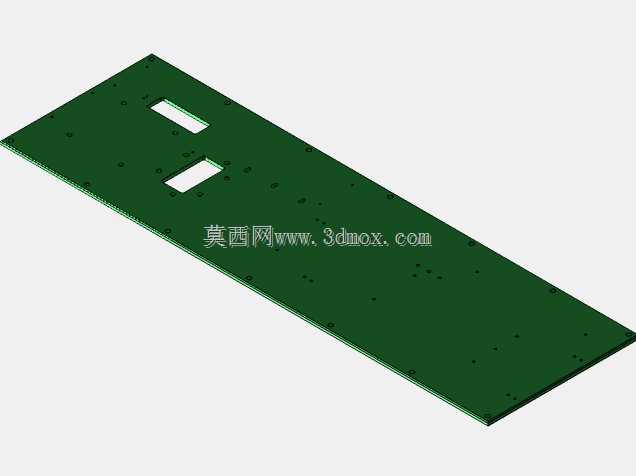

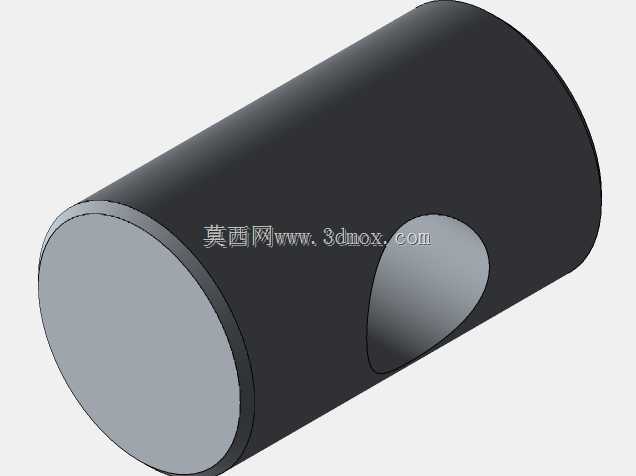

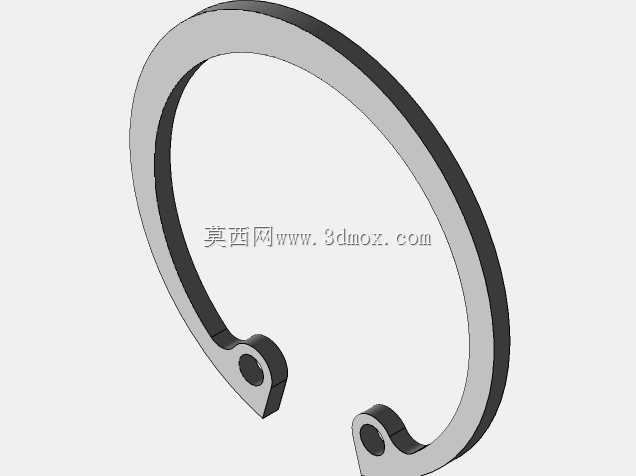

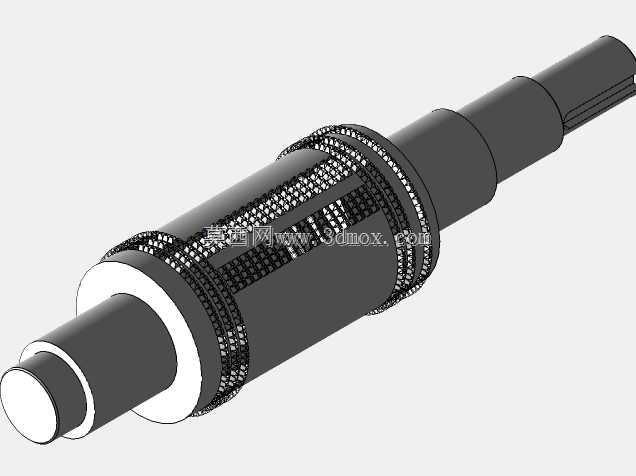

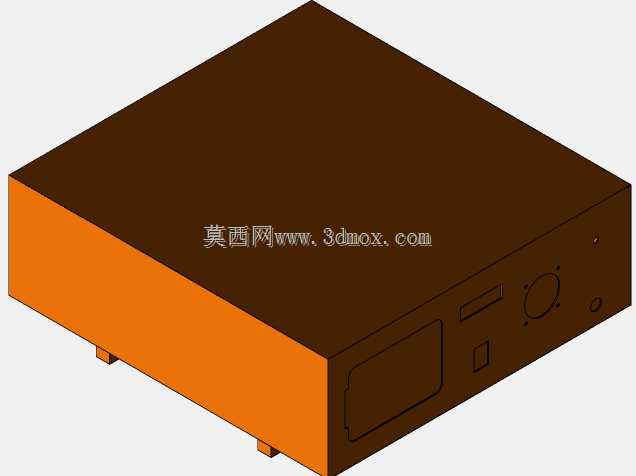

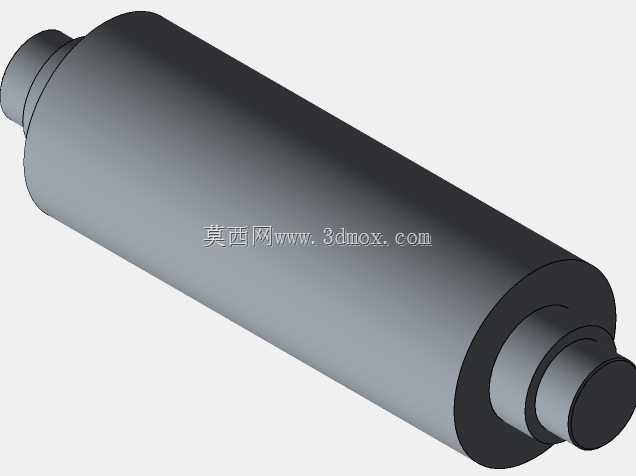

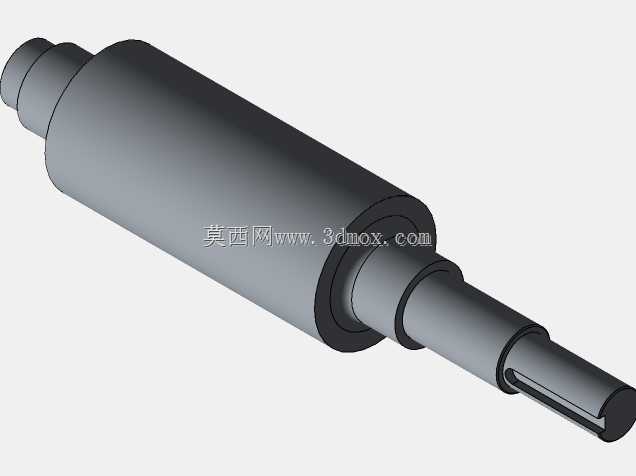

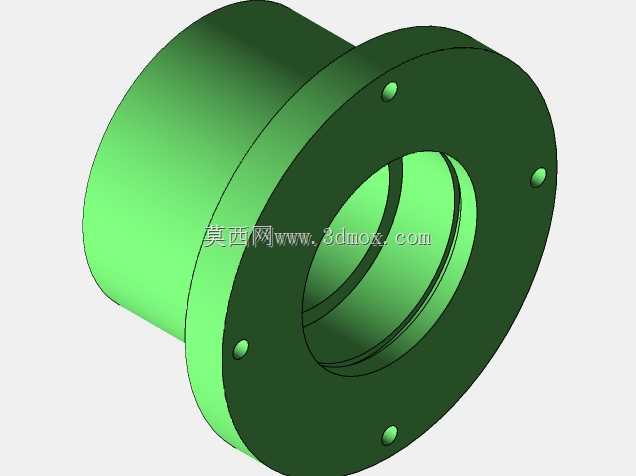

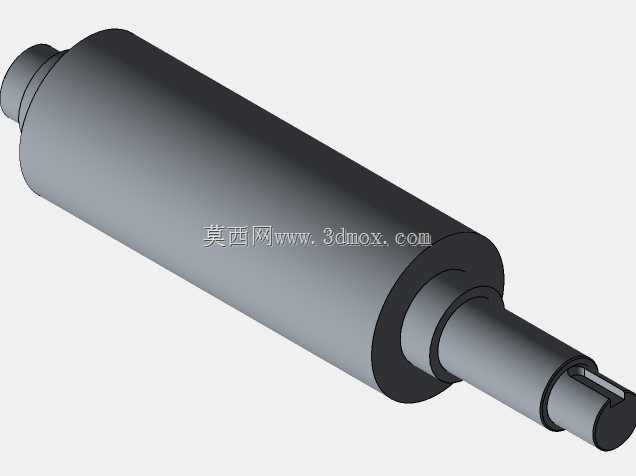

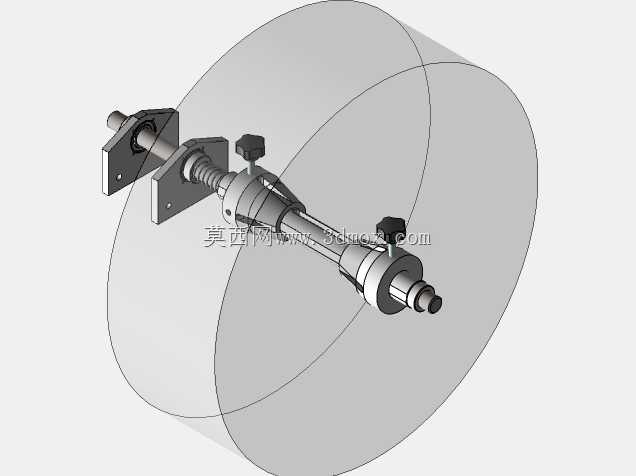

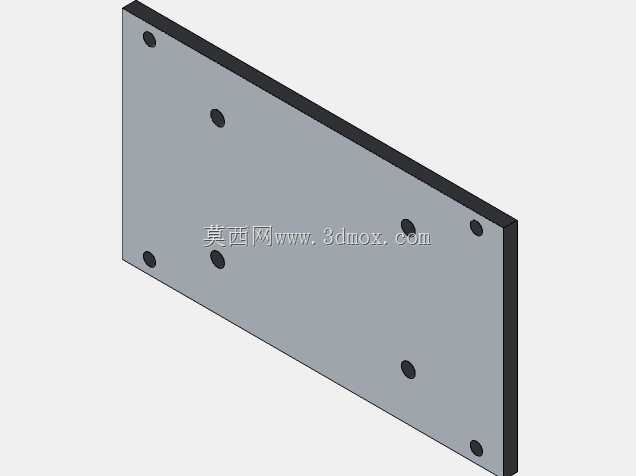

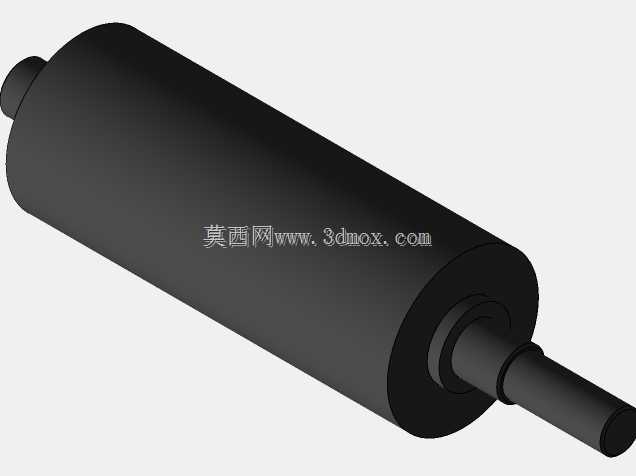

绿色的驱动壳体和相邻安装板之间，特意留了0.15mm的密封胶槽余量，不用额外加密封垫片就能阻挡车间里的纸尘进入传动腔，比传统垫片密封的维护周期拉长三倍。传动辊的轴端卡簧槽做了圆角过渡，不会像直角槽那样在反复拆装时出现卡簧崩飞的情况，连紧固件的选型都对应了不同位置的受力：受径向载荷的位置用圆柱销定位，受轴向拉力的位置配弹垫防松，没有一处多余的标准件堆砌。

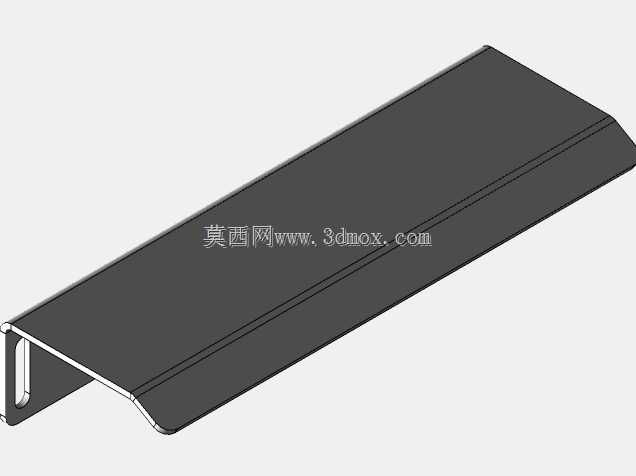

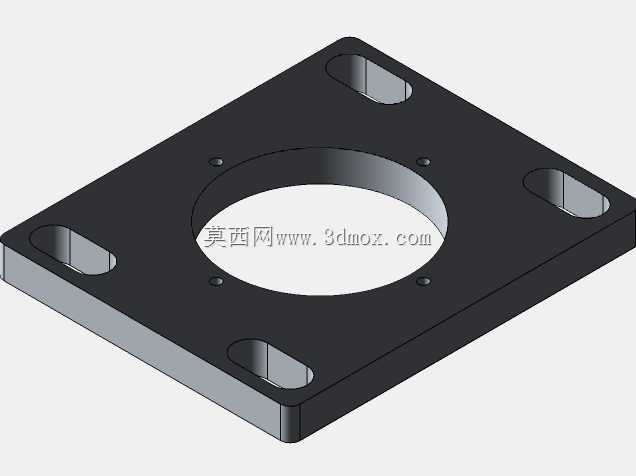

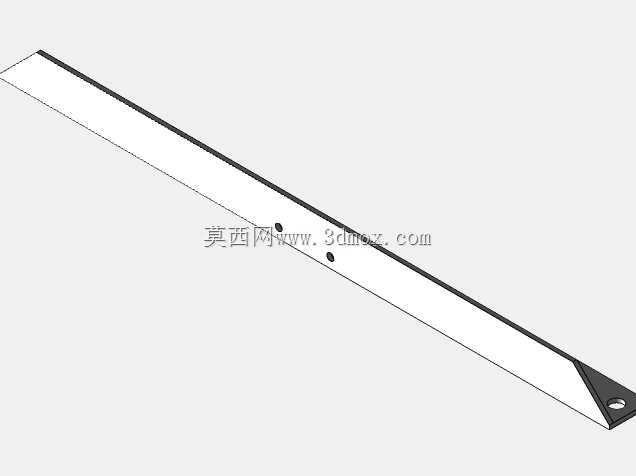

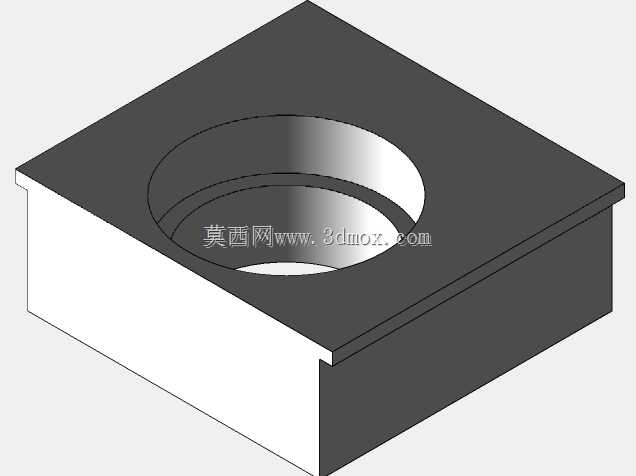

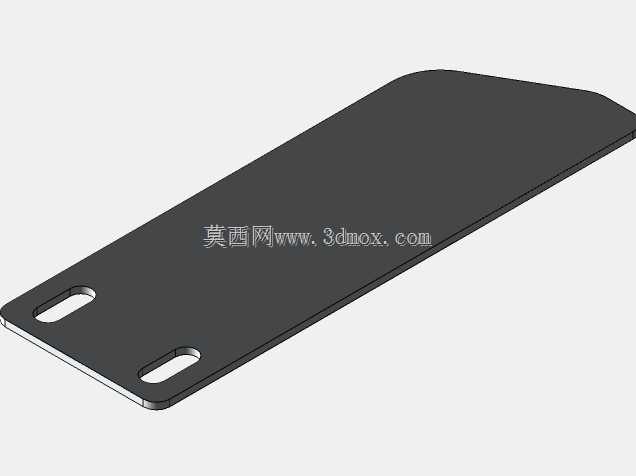

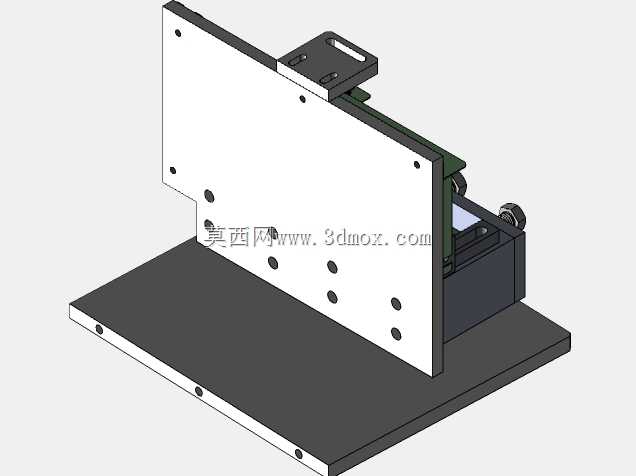

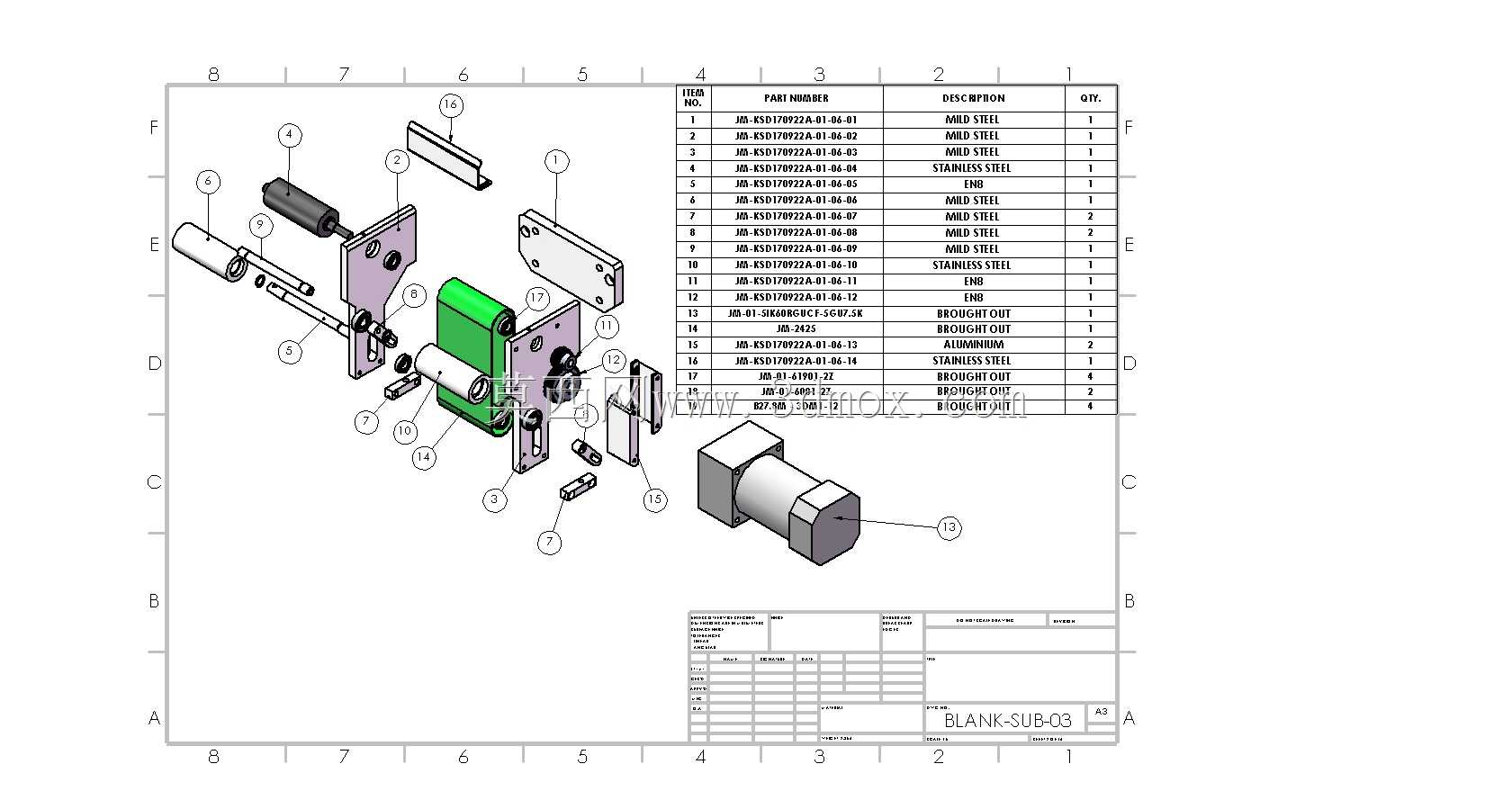

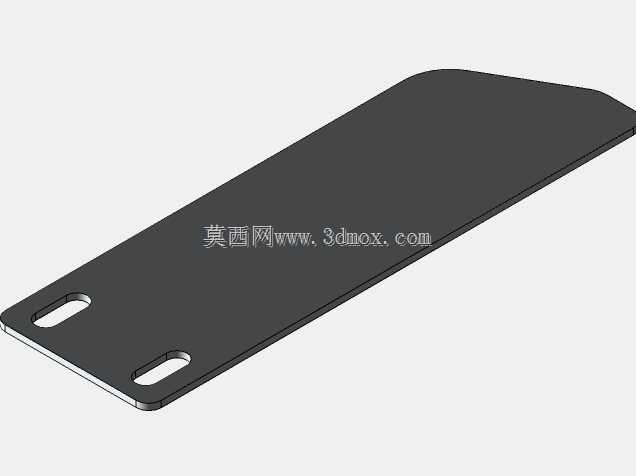

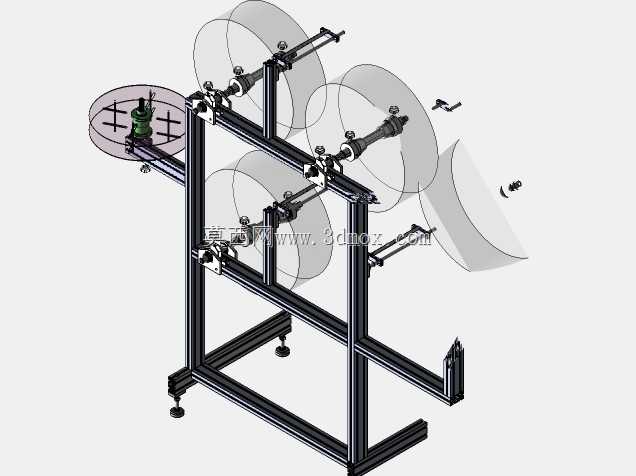

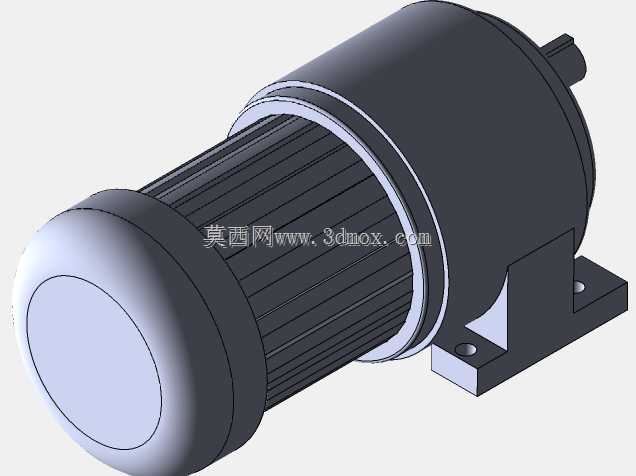

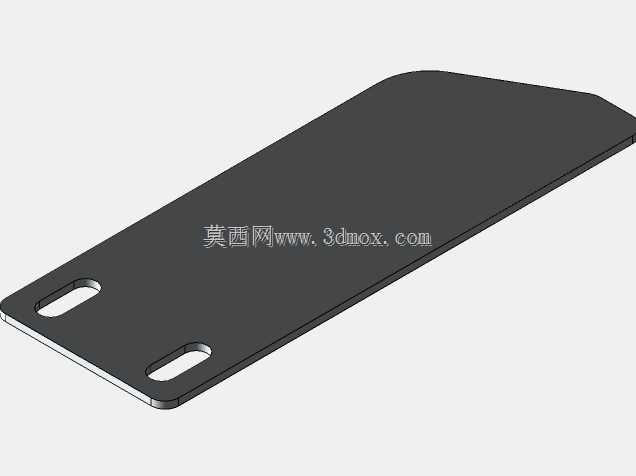

爆炸视图里的零件序号排布顺着装配动线走，现场维修时不用翻厚厚的装配手册，顺着序号就能完成易损件的更换，连出料导板的倾斜角度都对应了常用制版材料的摩擦系数，不用额外调整压料力度就能走料顺畅。底部的动力安装座做了下沉式定位槽，电机装上去自动找正同轴度，不用靠百分表反复打表调整，新手装配也能把传动误差控制在允许范围内。

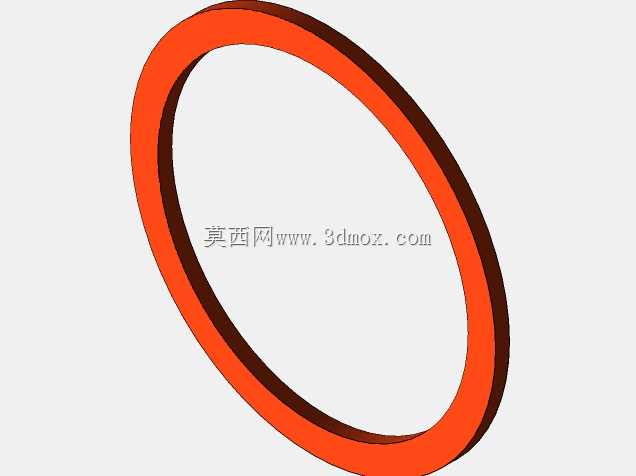

每个零件的边角都做了去毛刺的倒角处理，不会在装配时划伤操作人员的手套，外露的转动件边缘都留了安全间隙，避免运行时卷入杂物。不同材质的零件接触面做了电位差隔离，就算车间湿度偏高，也不会出现异种金属接触腐蚀的问题，整套结构没有为了好看做多余的曲面造型，每一处形状都对应实际装配、维护、工况的真实需求，哪怕是不起眼的垫片厚度，都经过了实际压装测试，不会出现压得过紧转不动、压得过松窜动的问题。
