快开式多袋过滤罐体结构设计

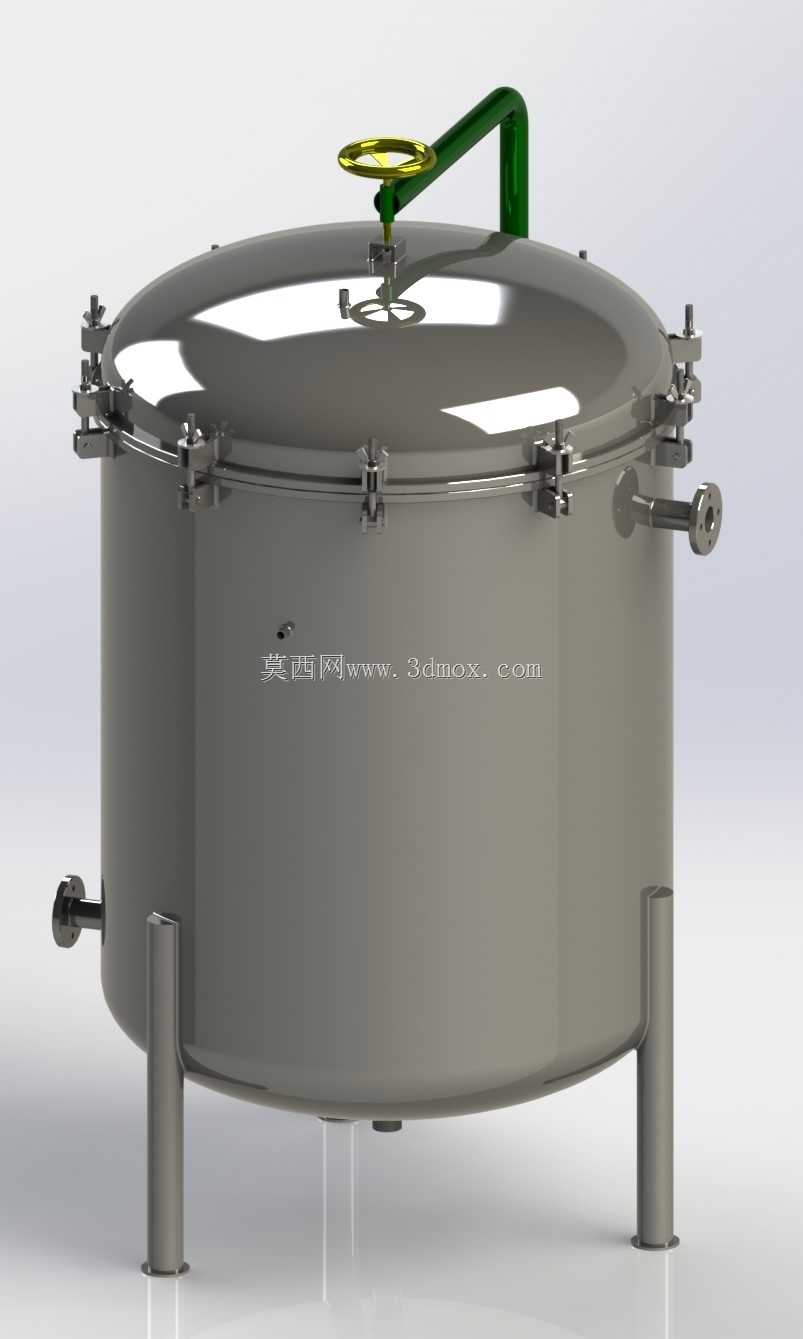

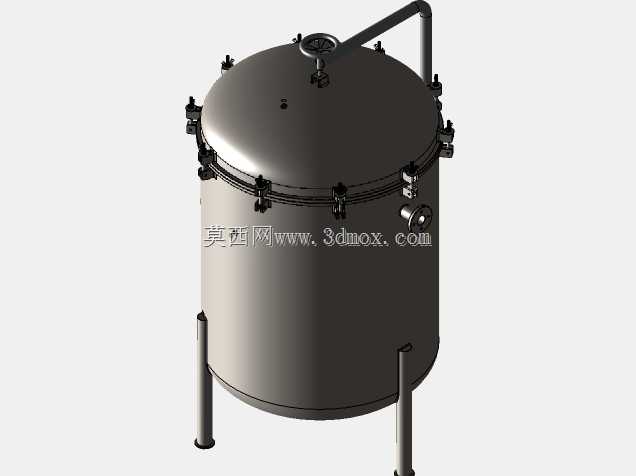

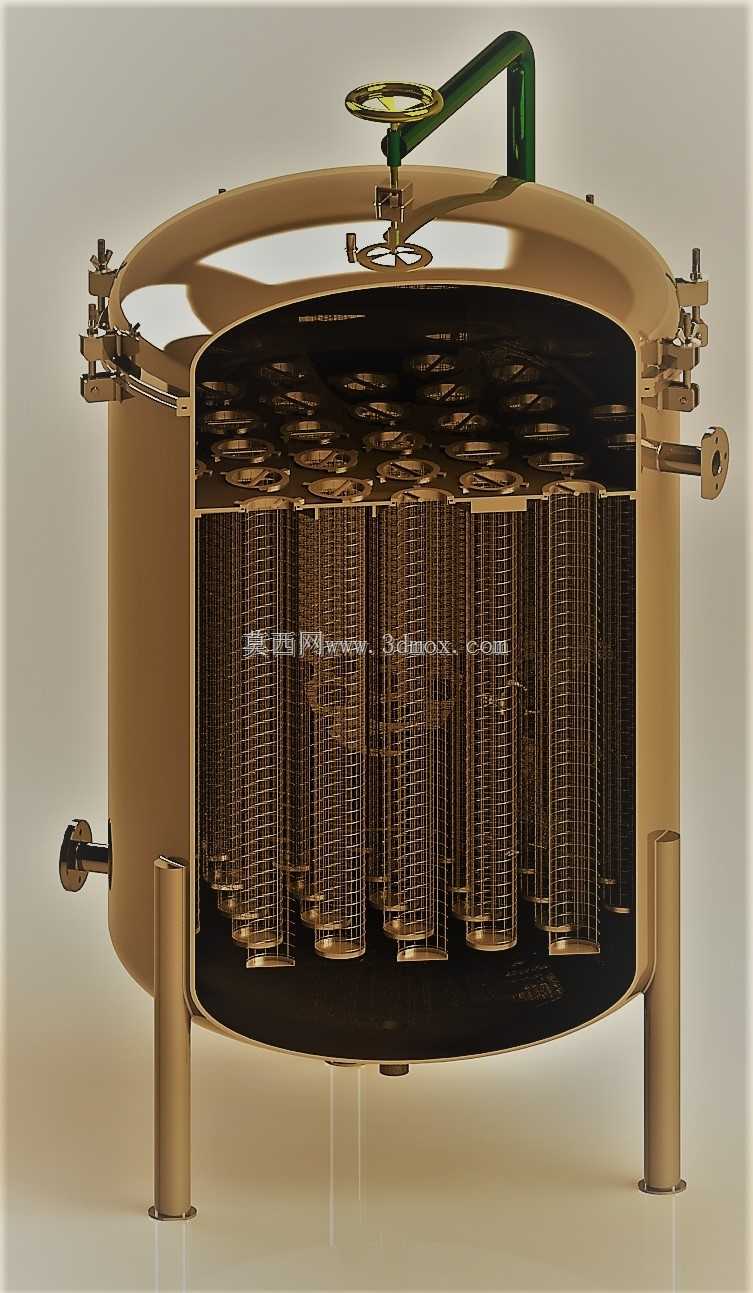

现场运维更换滤袋时，传统螺栓紧固的过滤器端盖往往需要多人配合拆卸数十组螺栓，不仅耗时久，螺栓长期接触腐蚀性介质还容易锈死，导致开盖维护难度陡增。这款多袋过滤罐体的快开压盖结构，正是瞄准这一实际工况痛点做的结构适配。罐盖边缘的快开压爪采用等距排布的铰接式设计，不需要完全拧下紧固件，只需松开锁紧螺母后扳动压爪即可脱离罐身法兰的卡位，配合罐顶的手轮式提升机构，单人就能完成端盖的开启与闭合，大幅缩减滤袋更换的停机时长。罐体的支撑腿采用无缝钢管焊接后整体机加工端面，保证三个支撑点的平面度误差控制在0.2mm以内，避免满液运行时因支撑不平导致的局部应力集中，长期承压工况下也不会出现支腿焊缝开裂的问题。罐身侧面的进出液接口采用径向切向布置，进液时流体能顺着罐体内壁形成旋流，既可以降低流体直接冲击滤袋造成的破损概率，也能让待过滤介质更均匀地分配到每一个滤袋中，避免单袋过载缩短整体过滤周期。罐盖与罐身的密封槽做了梯形截面优化，适配常规的三元乙丙或氟橡胶密封圈，压合时密封圈能均匀填充槽内间隙，不需要过大的锁紧力矩就能实现0.6MPa工况下的零泄漏，同时也避免了平槽密封容易出现的密封圈被压力挤出的问题。手轮下方的压紧丝杆做了梯形螺纹设计，具备自锁特性，开盖提升到指定高度后不会自行滑落，运维过程中不需要额外加装插销固定，操作安全性更高。罐体内部的滤袋保持架定位凸台，在焊接后做了二次车削加工，保证每个凸台的同轴度，滤袋安装后不会出现倾斜偏移，过滤时不会出现旁漏的情况。罐身底部的排污接口采用最低点布置，停机维护时能完全排净罐内残留的介质，不会出现积液残留导致的内部锈蚀或者介质变质问题。所有外露的金属部件都做了圆弧倒角处理，没有尖锐的棱角，运维人员操作时不会被划伤，也不容易积灰积污，日常清洁更方便。
