带流量计数功能的集成式油液过滤装置

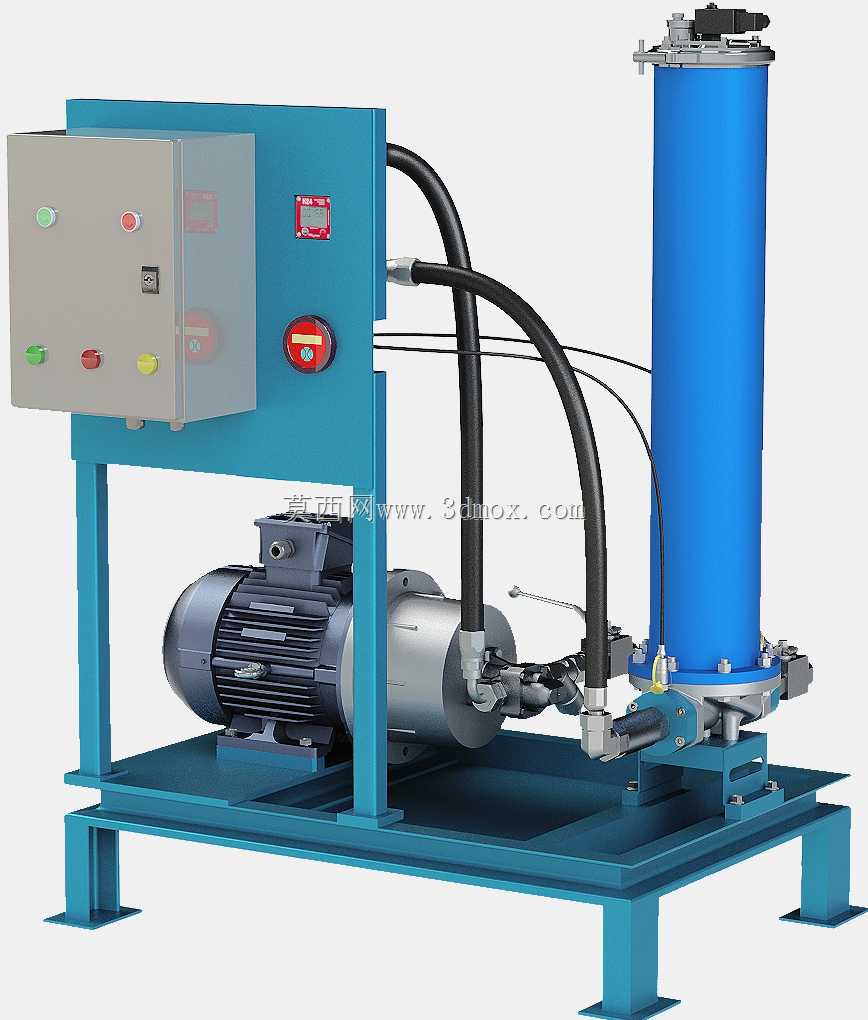

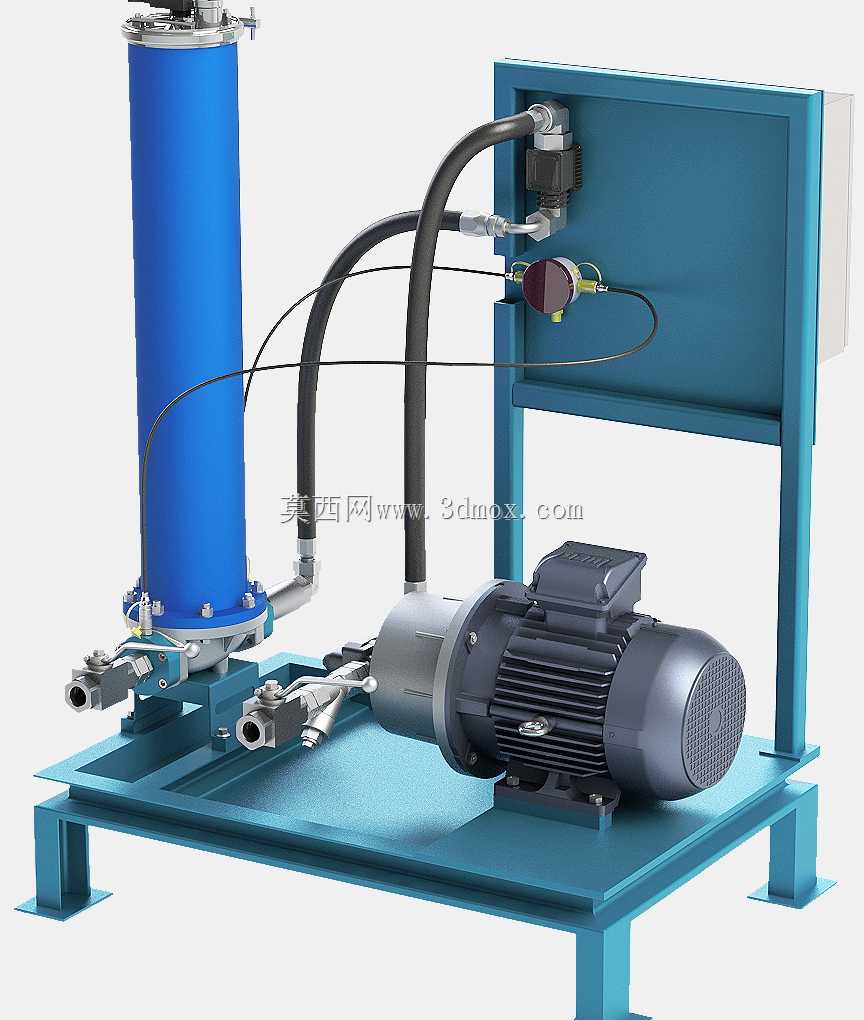

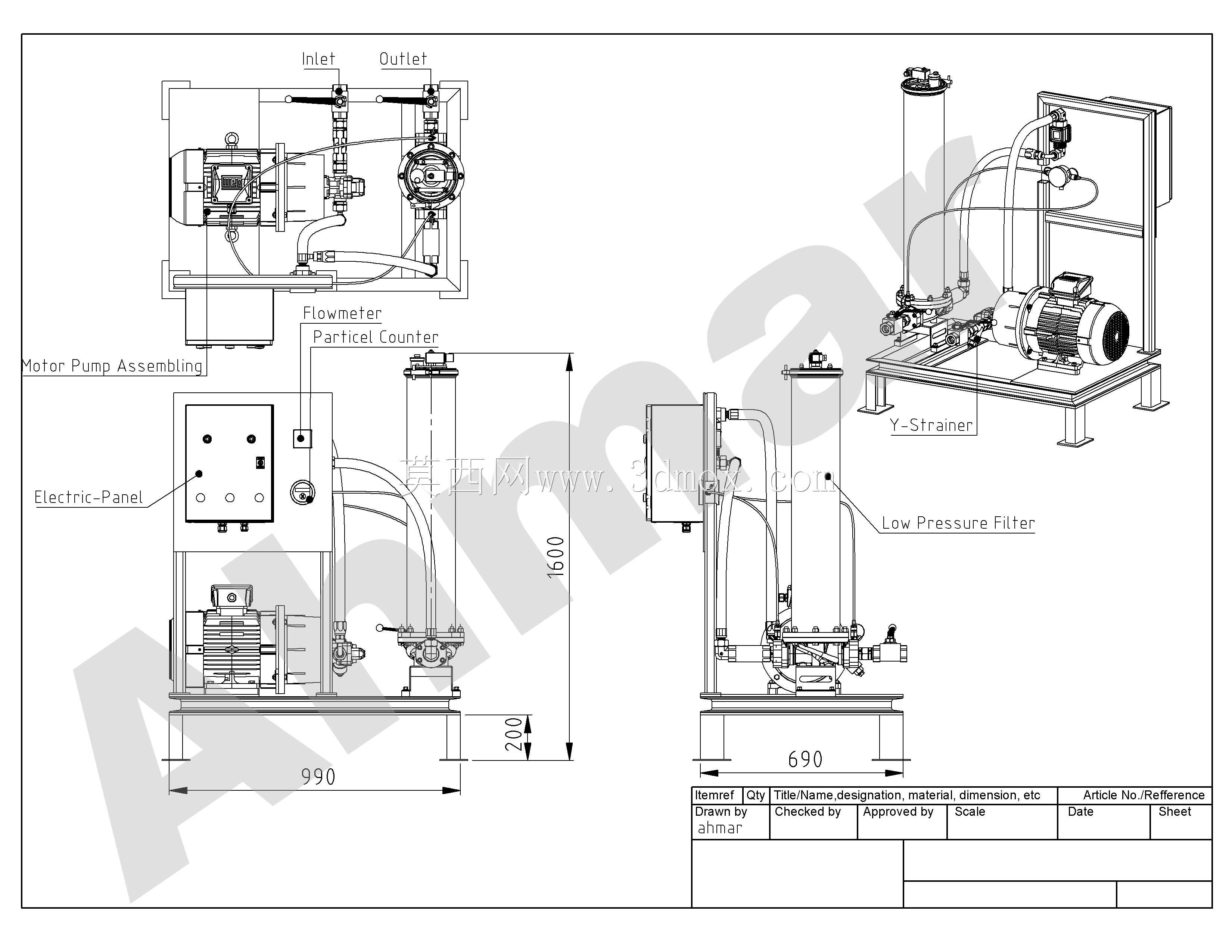

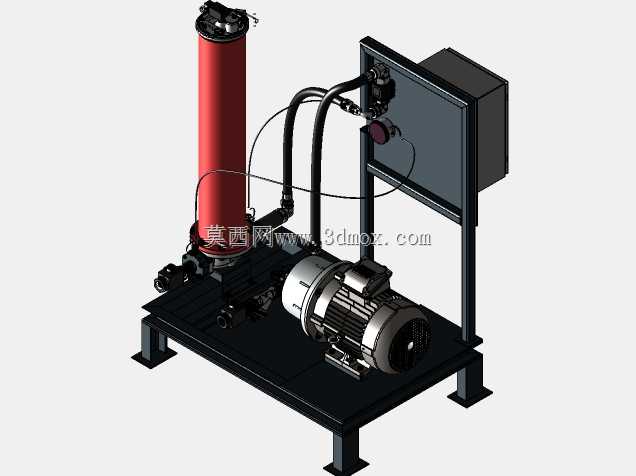

工业现场的旁路过滤工位常年受管路共振、滤芯更换空间局促、计量元件磕碰损坏的困扰，这套集成式过滤单元在结构排布上做了针对性的适配调整。蓝色滤筒的安装座直接锁附在底座台面靠近支腿的位置，避开了电机运行时的振动传递路径，滤筒底部的排污球阀预留了足够的扳手操作空间，不需要额外拆卸周边管路就能完成排污作业。电机与滤筒之间的硬管衔接处特意加设了两段高压橡胶软管，软管的弯曲半径严格控制在标准允许范围内，既抵消了电机启停时的管路窜动，也避免了硬管焊接处长期受交变应力出现渗漏的隐患。台面上的安装立板没有做满幅覆盖，只保留了压力开关、流量计、颗粒计数器的安装点位，三个检测元件的接线全部顺着立板内侧的走线槽排布，不会和运动的管路产生摩擦，外露的检测探头外侧加了小型防护挡边，日常巡检时不会被工具磕碰损伤。底座的支腿做了外翻式折弯处理，和地面接触的位置预留了减震垫安装槽，整套装置落地后不需要额外做地脚固定就能抵消电机运行的小幅振动。滤筒顶部的排气阀位置特意做了抬升设计，更换滤芯后排气操作不需要俯身贴近台面，站在侧面就能完成排气操作。各个管路接头的密封面都做了倒角处理，装配时不会刮伤O型圈，相邻接头的间距预留了足够的扭矩扳手操作空间，不需要使用特殊薄壁工具就能完成锁紧作业。流量计和颗粒计数器的安装座做了快拆结构设计，后期校准计量元件时不需要拆解周边管路，松开两个快拆螺丝就能把元件取下送检。整套结构没有多余的装饰性设计，所有的排布细节都围绕现场运维的实际操作需求调整，既保证了过滤回路的运行稳定性，也把后期维护的操作难度降到了最低。
