香烟包装自动化生产设备结构设计

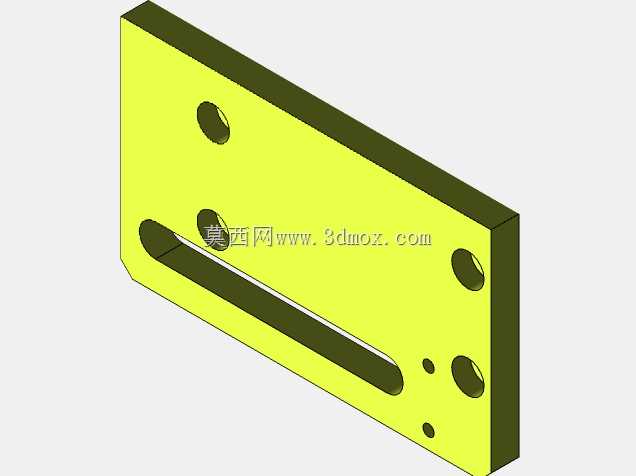

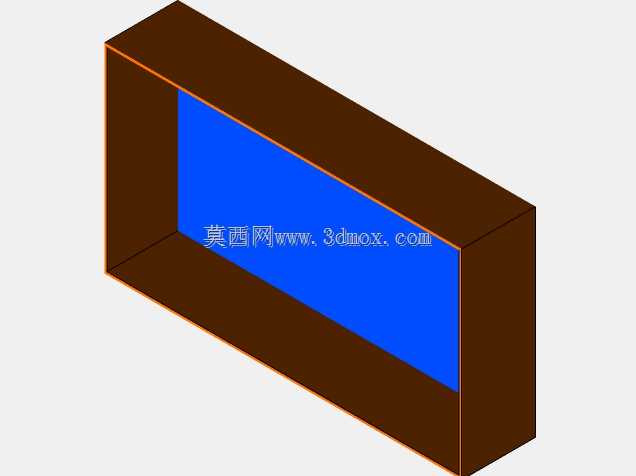

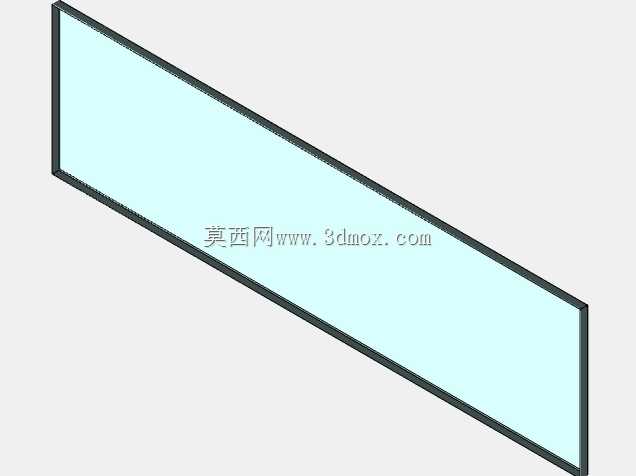

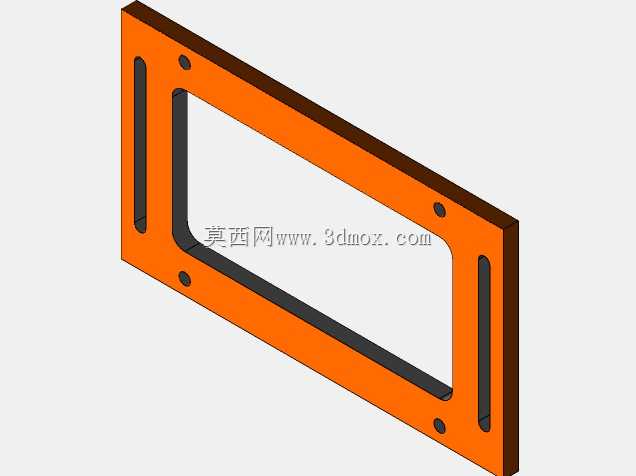

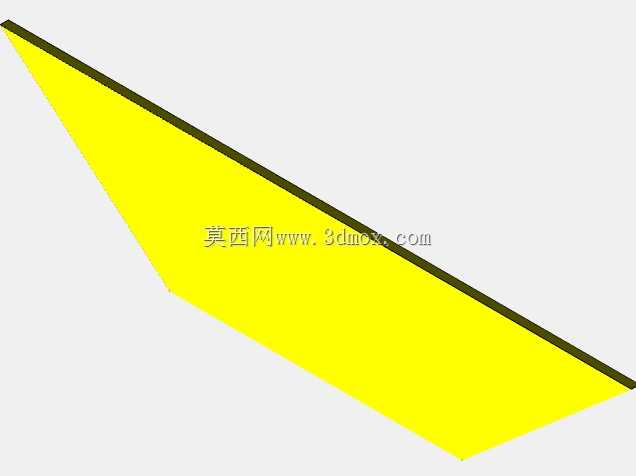

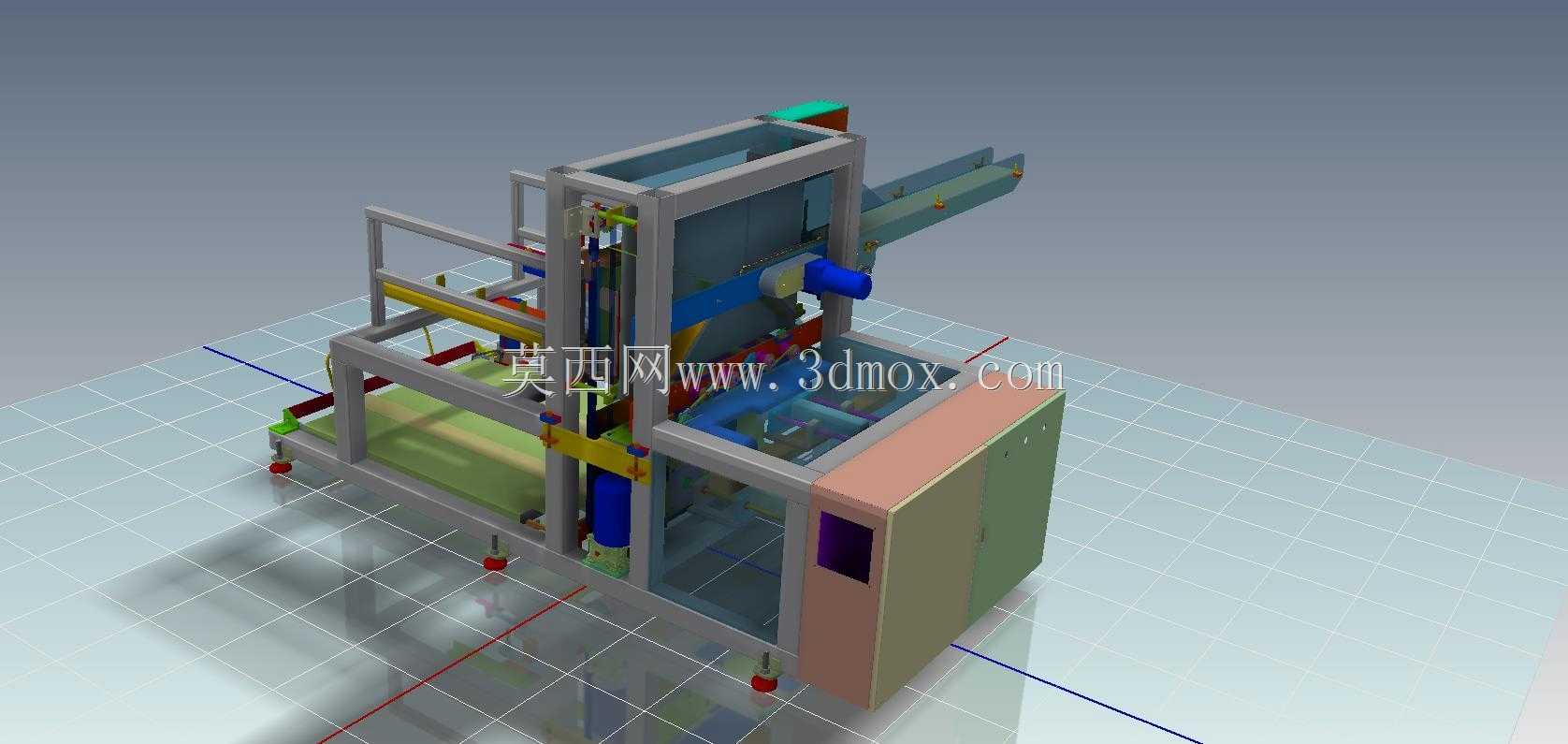

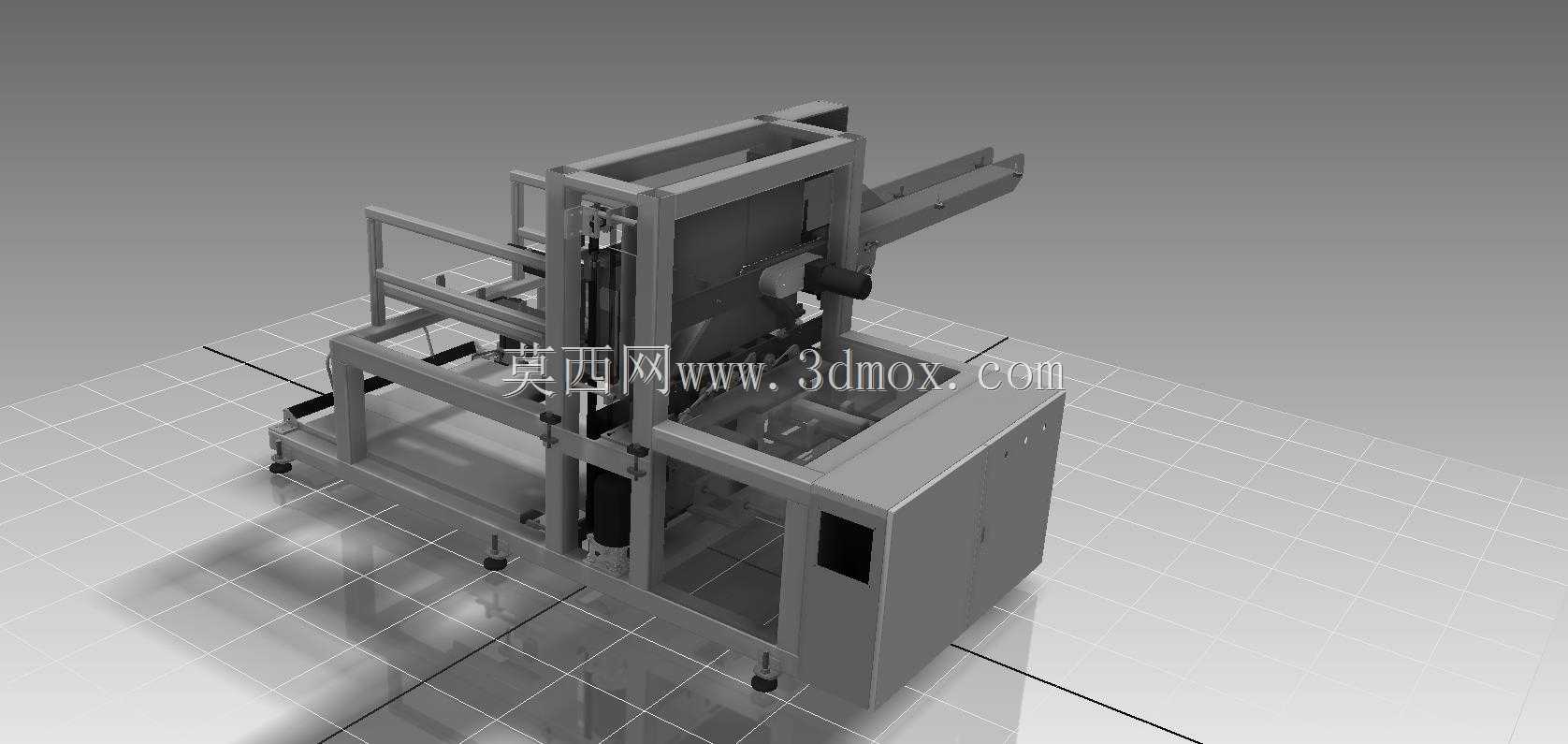

烟包生产现场最常暴露的问题，是高速运转下机架共振带偏包装定位精度，薄烟盒包材在输送段易被剐蹭起皱，传统设备的维护拆装要拆大半段护板，换产调试耗时长。这套结构在设计时把受力框架做了分区处理，底部承托段用加厚方钢做闭环焊接，避开了输送辊的动平衡共振频率区间，支脚处加了可调式阻尼垫，直接抵消车间地面微振带来的包装走位偏差。侧边的输送导轨做了分段快拆结构，每段导轨用两颗快锁销固定，不用拆周边管线就能单独更换磨损的导向条，换产时只需要更换对应规格的导轨挡块，不用重新校准整线平行度。设备侧柜的电气安装位预留了走线槽冗余空间，强弱电线路分槽排布，避免伺服电机的脉冲信号干扰包装检测传感器的读数，柜门上的观察窗用了防刮亚克力，不用拆门就能直接观察内部气动元件的运行状态。横向伸出的出料段做了倾角微调结构，包装完成的烟盒顺着导板滑出时不会因为惯性堆叠卡料，导板表面做了哑光硬质氧化处理，摩擦系数控制在0.15以内，哪怕是覆膜的烟包表面也不会留下划痕。内部的气动元件安装座都做了腰型孔调节位，气缸行程可以根据烟包堆叠厚度做±10mm的微调，不用额外加工转接板。框架上的所有外露螺栓都做了沉头处理，避免勾住包材或者清洁时剐蹭操作人员，护板的拼接缝做了错位挡边，车间的粉尘不会直接掉进设备内部的传动间隙，日常清洁只需要擦净外表面就能满足卫生要求。这套结构没有做多余的装饰性曲面，所有折弯件都适配常规钣金加工的折弯刀序，没有特殊角度的定制加工件，外协加工时不用额外开模，加工周期能压缩三分之一，装配时每个模块都有对应的定位止口，哪怕是新入行的装配工也能快速对位，不用反复调整同轴度。
