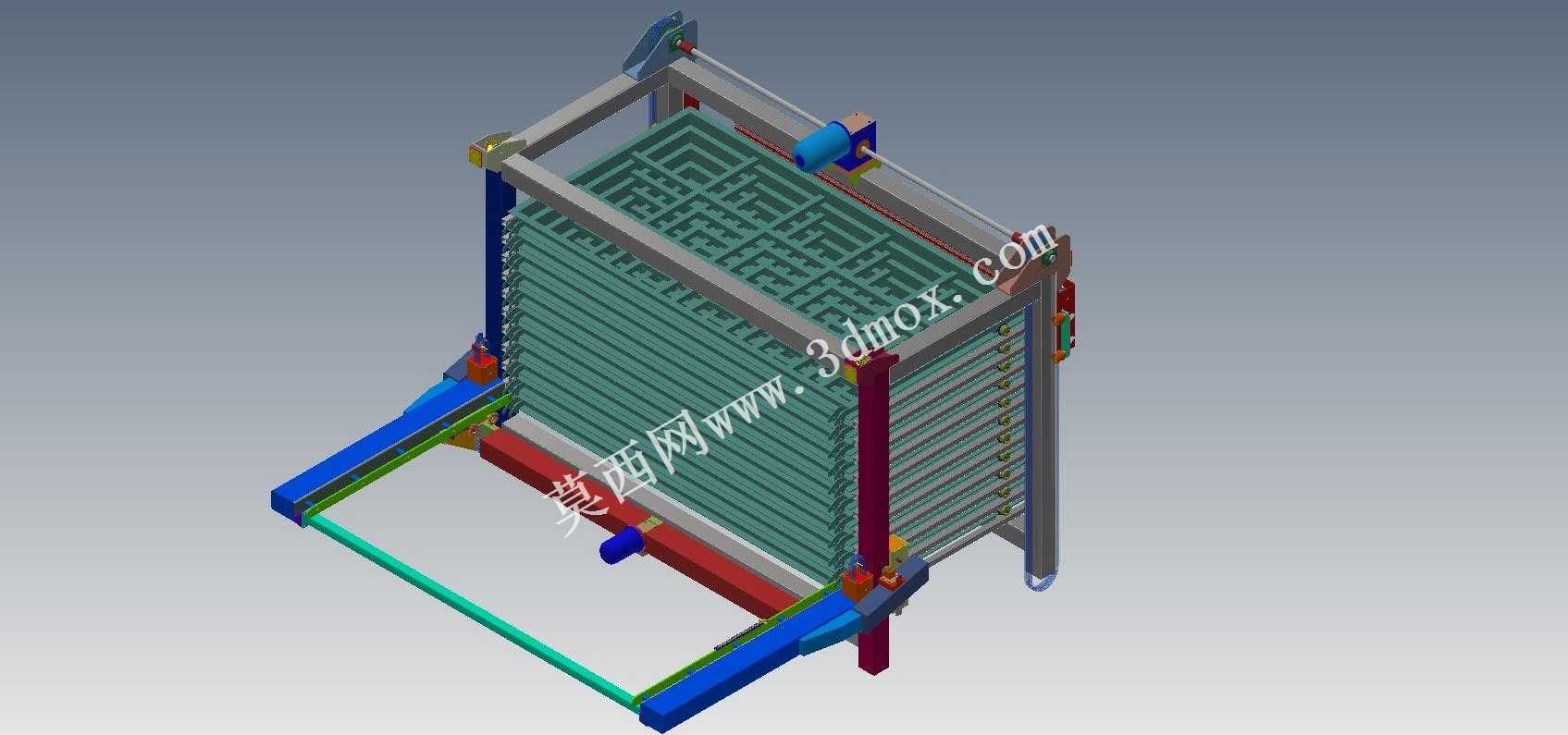

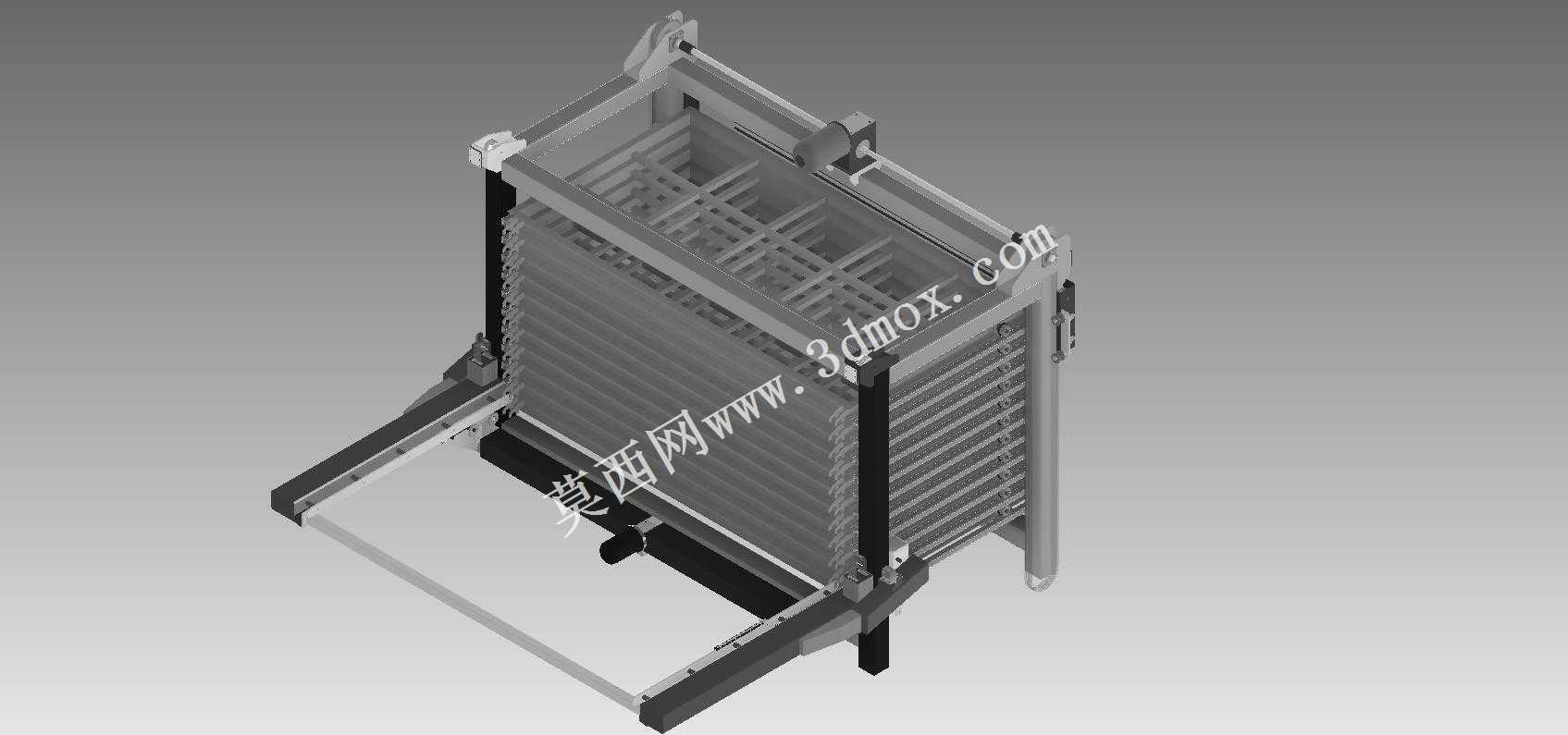

多层钣金物料立式存取仓储装置

在钣金加工生产车间的物料流转环节，零散待加工、已成型的钣金件往往因为幅面大、易刮蹭、堆叠易变形的特点，成为车间现场管理的难点，这款立式多层钣金存储装置，正是针对钣金加工场景的物料存放痛点设计，适配中小型钣金加工厂、五金冲压车间的工序间物料暂存、成品分类存放需求，替代传统的平面堆叠、靠墙倚靠的粗放存放方式，从根源上减少钣金件表面划伤、形变的问题，同时压缩物料存放的占地空间。从实际用途来看，这款装置主要用于存放各类平板类钣金坯料、折弯成型后的钣金构件、待喷涂或已完成表面处理的钣金半成品，可根据生产工序的排布，放置在激光切割机旁、折弯工位侧、喷涂线待料区，方便作业人员随取随用，减少物料搬运的折返距离，提升工序间的流转效率。在功能特性上，装置采用立式层架结构，每层设置独立的钣金承托隔层，隔层边缘做了圆角钝化处理，避免取放物料时刮伤钣金表面，同时承托部位采用低摩擦的顺滑导向结构，抽拉隔层时阻力小，单人即可轻松完成整层钣金件的取放操作；框架主体采用高强度矩形钢管焊接成型，整体结构刚性充足，满载状态下不会出现框架形变、层板下坠的问题，侧边设置的导向限位结构，能避免隔层抽拉过度出现脱落风险，底部预留的安装固定孔位，可根据车间地面情况选择膨胀螺栓固定或者加装脚轮实现移动布置，适配不同的车间布局需求。设计思路上，这款装置充分考虑了钣金件的尺寸特性，层间间距可根据存放物料的厚度进行灵活调整，无需额外工具即可完成隔层位置的变动，能同时适配0.5mm到5mm厚度的不同规格钣金件存放；框架侧边预留的标识安装位，可粘贴物料品类、批次的标识卡，方便作业人员快速定位所需物料，减少找料的时间损耗。在外形尺寸与安装边界上，装置整体采用窄面立式设计，横向占地宽度不足1.2米，纵向深度适配常规1220*2440mm标准钣金板材的存放尺寸，安装时仅需预留单侧0.8米的操作空间即可完成全部取放动作，无需占用过多的车间通道面积，不管是靠墙布置还是放置在设备间隙都能适配，对于空间紧张的中小型加工车间尤为友好。
