四款日常民用塑料包装瓶曲面造型设计

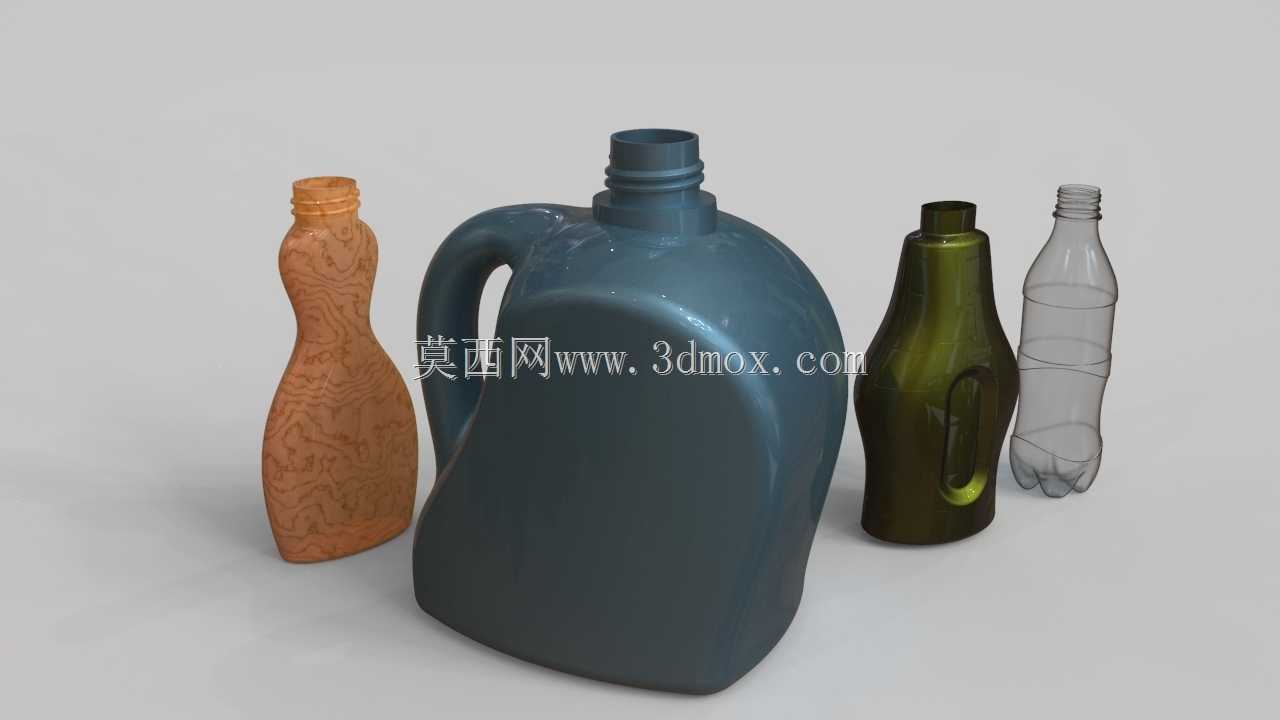

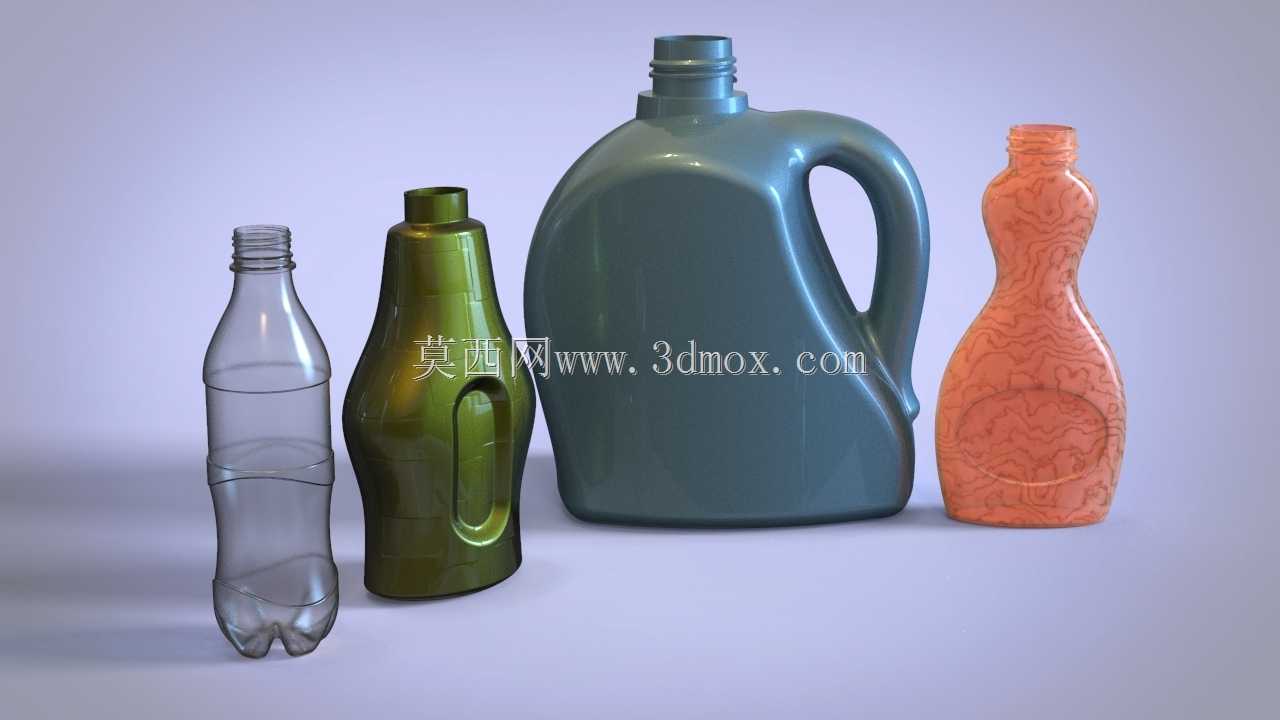

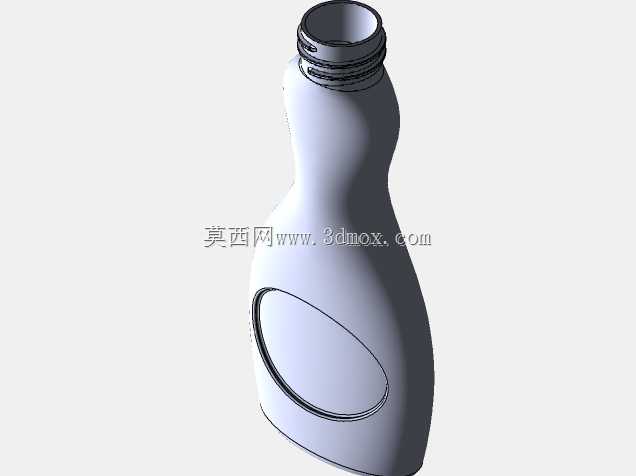

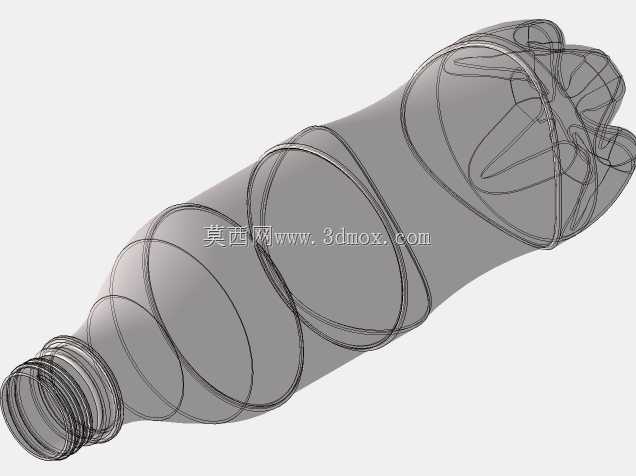

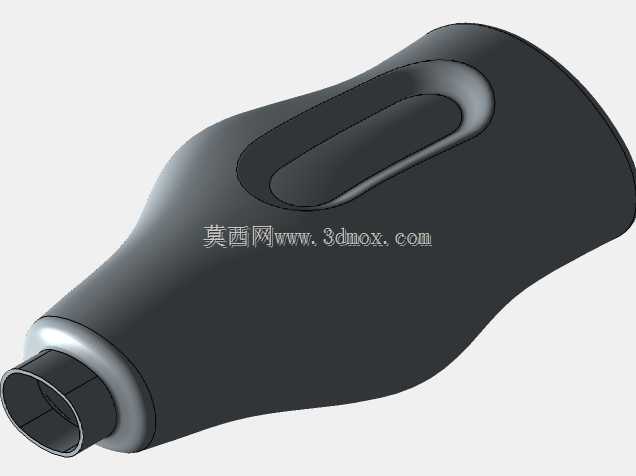

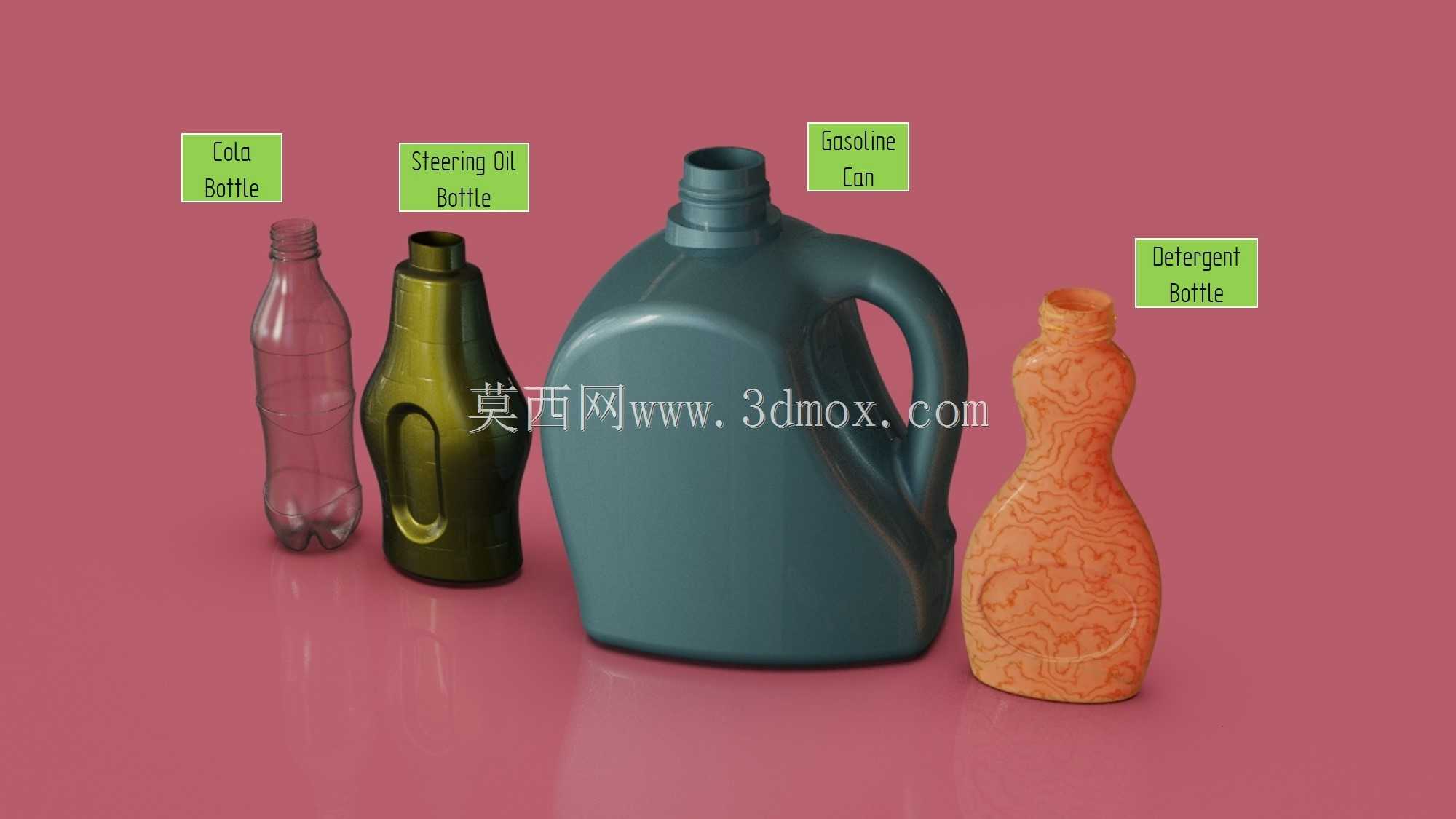

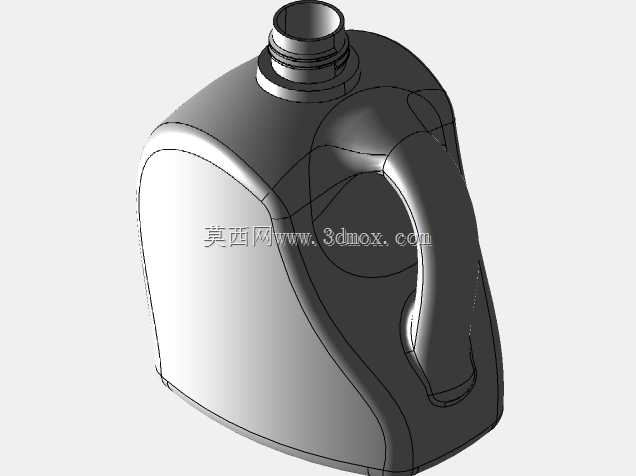

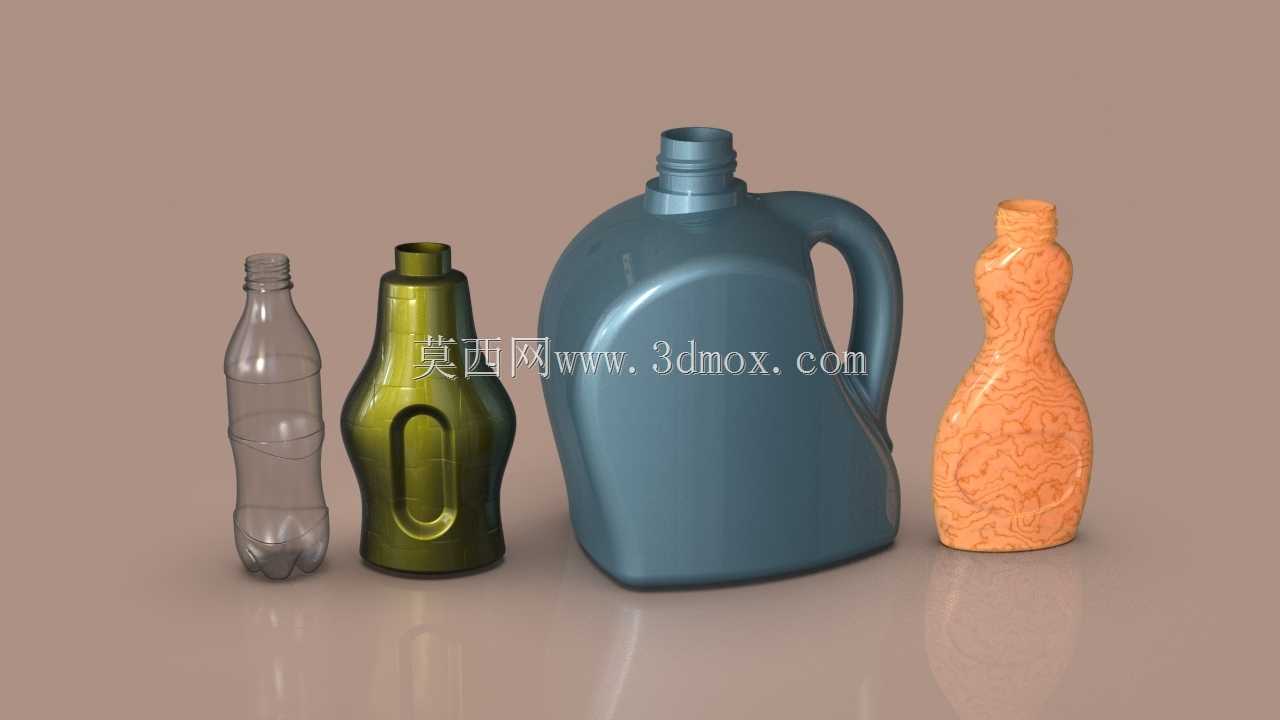

吹塑成型的薄壁包装瓶，最容易在量产阶段出现壁厚不均、转角应力开裂的问题，尤其是带异形把手、非对称曲面的瓶型，曲面过渡的曲率变化直接决定了型坯吹胀时的材料流动走向。这组瓶型的曲面处理完全贴合吹塑工艺的成型逻辑，没有为了视觉效果强行做尖锐转角或者曲率突变的棱线，所有瓶身的曲面衔接处都做了连续的G2曲率过渡，哪怕是绿色瓶身的内凹握持区，凹陷深度和周边曲面的斜率差也控制在吹塑可成型的范围内，避免出现局部壁厚过薄导致的承压不足。大容量洗衣液瓶的把手区域，曲面做了渐变加厚的隐性处理，从瓶身主体到把手握持面的壁厚差控制在15%以内，既保证了握持时的结构强度，不会在装满液体后出现把手根部开裂的情况，也不会因为局部过厚导致吹塑冷却时间拉长，拖慢量产节拍。透明矿泉水瓶的底部花瓣式支撑结构，每个凸起的弧度都匹配直立放置时的受力分布，曲面的过渡圆角避开了应力集中点，哪怕装满液体堆叠放置，底部也不会出现凹陷变形。橙色洗护瓶的表面纹理做了浅浮雕式的曲面偏移，纹理深度控制在0.3mm以内，既保留了视觉上的肌理质感，也不会在吹塑时出现纹理处材料堆积导致的表面缩痕。瓶口的螺纹曲面没有做全牙的尖锐轮廓，而是把螺纹起始端做了圆弧导角，匹配自动灌装线的旋盖工序，不会出现旋盖时卡滞、螺纹滑牙的问题。不同瓶型的分型线位置都藏在曲面的视觉暗区，沿着曲面的曲率走向布置，避免分型线处的飞边影响外观质感，也减少了后续修边的工序成本。瓶身的贴标区域做了微凹的平面过渡，曲面的平整度误差控制在0.1mm以内，保证自动贴标时标签不会起翘、偏移。哪怕是小容量的瓶型，曲面的拔模角度也统一控制在1.5度以上，适配吹塑模具的开模动作，不会出现脱模时瓶身被拉伤的情况。
