摩托车零件三板式注塑模具结构

小尺寸摩托车塑料件的注塑成型常遇到浇口残留难处理、型腔填充不均的问题，这套三板模的结构设计刚好针对性解决了这类痛点。细水口进料的布局让浇口能在开模过程中自动切断，不会在零件外观面留下明显料把痕迹，省去后续人工修剪浇口的工序，适配摩托车外观件对表面质量的高要求。

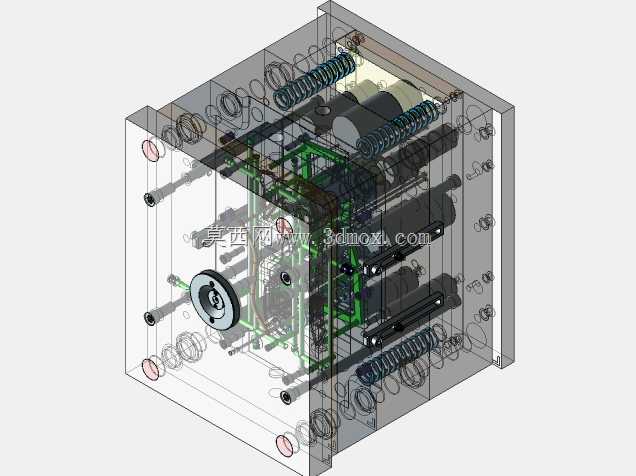

模架内部的弹簧排布经过反复校核，不同位置的弹簧线径和预压量都做了差异化设置，靠近浇口套的弹簧刚度更高，开模时能保证分型面按预设顺序依次打开，先拉断点浇口，再完成流道凝料的脱落，最后才是塑件和动模型芯的分离，不会出现开模顺序错乱导致的凝料卡滞、塑件拉伤问题。导柱导套的配合段做了加长处理，合模时的导向行程更长，能抵消部分模架加工带来的平行度误差，避免型腔错位导致的塑件飞边。

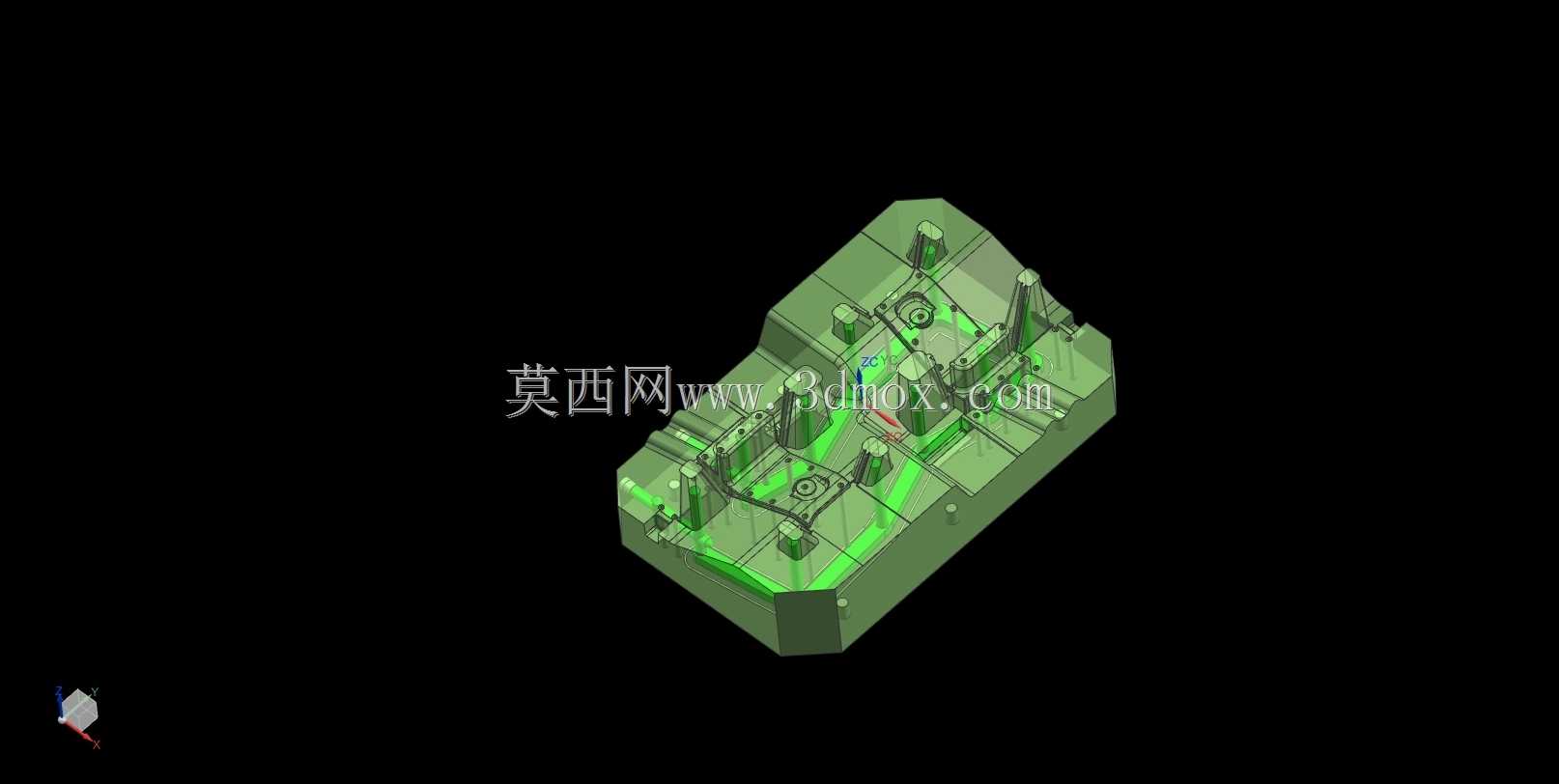

冷却水路的排布紧贴型腔壁，顺着摩托车零件的曲面轮廓走形，进水和出水的温差控制在极小范围内，成型时塑件各区域冷却速度均匀，不会因为局部收缩不均产生翘曲变形，尤其是零件上带卡扣的装配位，冷却速率一致能保证卡扣尺寸精度达标，后续和摩托车其他部件装配时不会出现卡扣卡滞或松脱的情况。顶出机构采用顶针和推块结合的方式，对应零件的厚壁位置布置顶针，薄壁易变形区域用推块均匀施力，顶出过程中塑件受力平衡，不会出现顶白、顶穿的缺陷。

模架上的精定位组件设置在型腔四周，合模时的定位精度能控制在微米级，保证塑件的壁厚均匀度，不会出现局部壁厚过薄导致的强度不足问题。流道的截面尺寸经过优化，在保证塑料熔体填充顺畅的前提下尽可能缩小流道体积，减少冷料产生，降低原料损耗。排气槽开设在型腔最后填充的边缘位置，深度控制在塑料溢边值以下，既能顺畅排出型腔内的空气，避免塑件出现烧焦、气泡缺陷，又不会产生飞边增加后续处理工作量。
