挖掘装载一体轮式工程作业机械

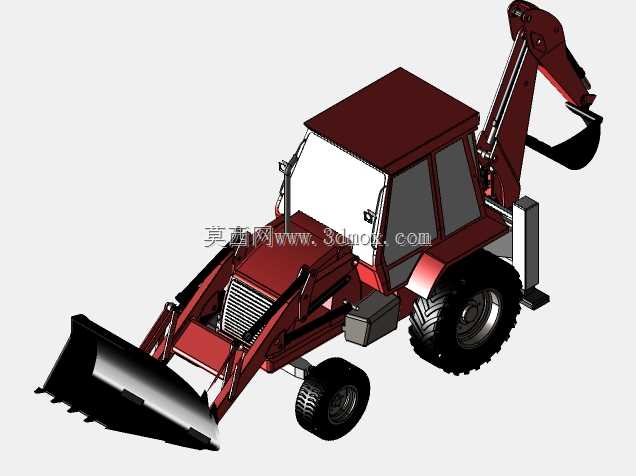

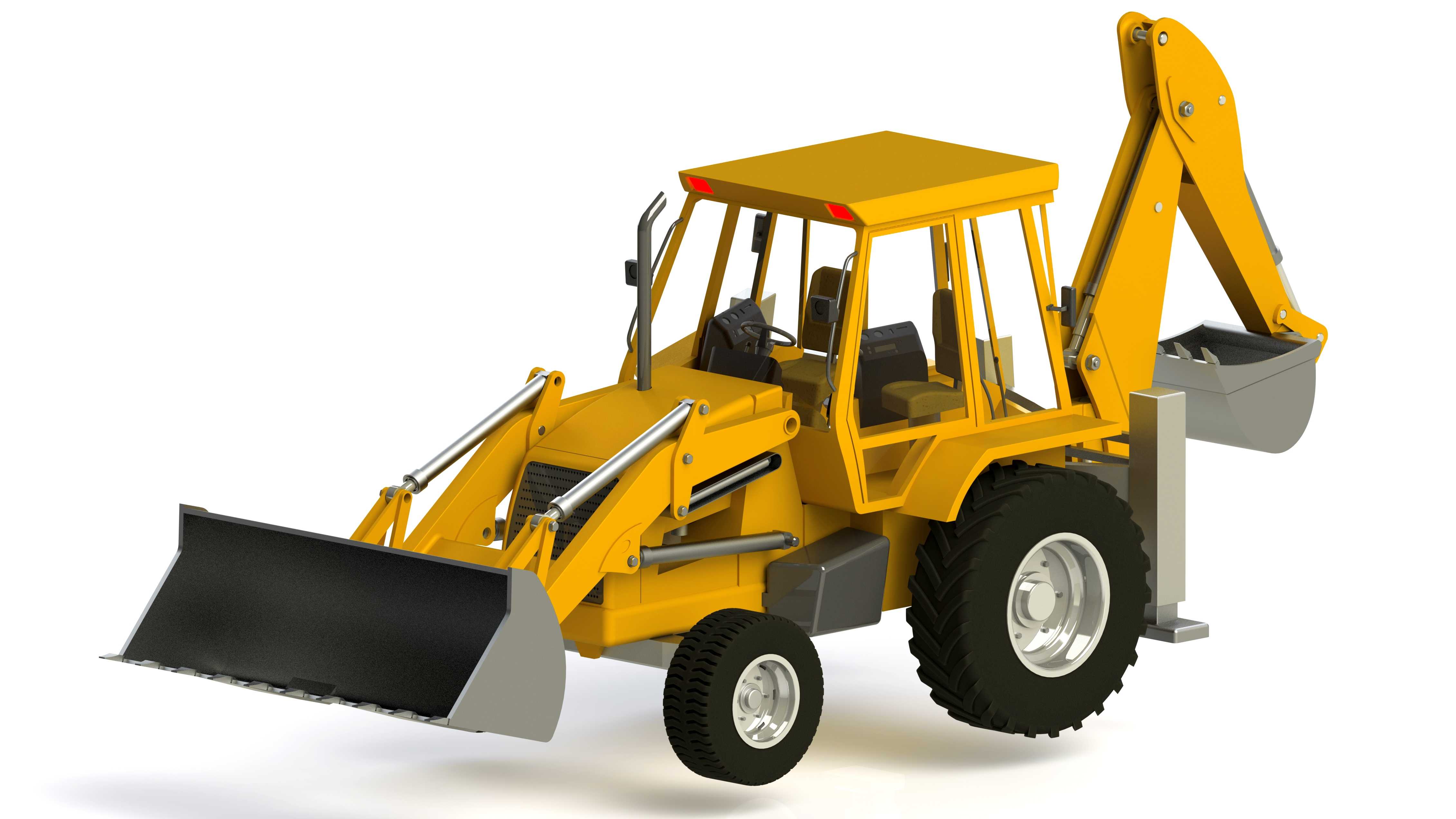

野外非铺装路面作业时，这类两头忙设备最常出现的结构失效点，集中在前端装载铲斗与动臂的铰接位置，以及后端反铲作业时的支撑腿受力形变。常规建模时很容易忽略铰接销轴的间隙预留，实际作业中铲斗频繁举升偏载，销轴与轴套的配合公差如果卡得太死，泥沙进入后会直接出现卡滞，松旷量超过0.3毫米又会在重载冲击下产生金属异响，加速铰接位的磨损。前端装载铲斗的刃口做了加厚处理，建模时特意把刃口的焊接坡口预留出来，不用后续二次修改图纸就能直接下料切割，铲斗侧板与背板的折弯圆角做了差异化处理，靠近斗齿的位置圆角更小，避免推料时物料卡积在拐角处，背板与动臂连接的支座特意加宽了20毫米，分散举升时的集中应力，不会出现焊缝撕裂的问题。后端反铲的动臂做了变截面设计，靠近机身的位置板材厚度更大，延伸到铲斗端逐渐减薄，既保证挖掘时的结构强度，又不会让尾部重量过大导致整机翘头。支撑腿的触地板做了防滑纹路，同时预留了螺栓孔位，可以按需加装橡胶垫，在硬化路面作业时不会刮伤地面，也能减少作业时的整机震动传导到驾驶室。驾驶室的框架做了防滚结构设计，立柱的型材特意选了圆角矩形管，焊接时不用额外打磨坡口，玻璃安装位的止口做了台阶差，密封胶条嵌装后不会出现雨水渗漏的问题，座椅安装位置预留了减震器的安装空间，不用改动底板结构就能直接换装悬浮座椅。液压管路的排布特意避开了动臂的摆动干涉区，每处管路固定卡的位置都预留了安装余量，不会因为动臂反复弯折出现管路磨损漏油的情况，转向桥的位置做了限位结构，打满方向时轮胎不会蹭到车架侧帮，也不会拉扯到转向油缸的油管。
